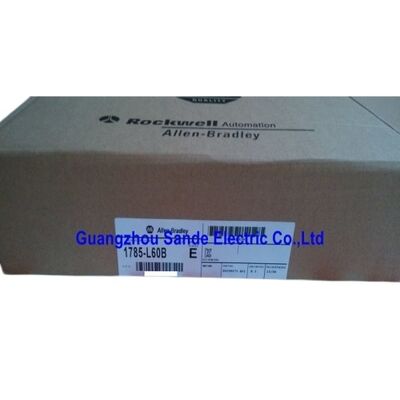

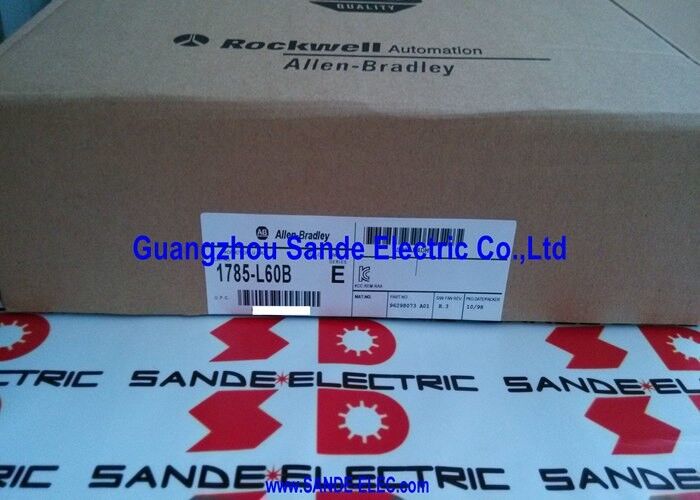

PLC-5 پردازنده 1785-L60B 1785L60B 1785-L6OB

1785-L60B | پردازنده PLC-5/60 — 64K Word SRAM / 3072 I/O / 4 DH+ / Remote I/O / 24 Rack / 92 Remote Chassis / RS-232

PLC-5/60 - انتهای بالایی خانواده PLC-5

1785-L60B PLC-5/60 است که در بالاترین سطح خانواده پردازنده های PLC-5 قرار دارد. تعیین کننده عددی ظرفیت حافظه را منعکس می کند. 5/60 با 64K کلمه SRAM بالاتر از انواع 5/40 (28K) و 5/30 (16K) قرار دارد و حافظه برنامه و داده را برای کنترل فرآیند پیچیده و برنامه های اتوماسیون ماشین در مقیاس بزرگ فراهم می کند.

چهار کانال DH+/Remote I/O مشخصه ای است که PLC-5/60 را از پردازنده های کوچکتر خانواده جدا می کند. هر کانال به طور مستقل یا یک شبکه ارتباطی همتا DH+ (Data Highway Plus) یا یک پیوند اسکنر I/O راه دور به رک های I/O راه دور را مدیریت می کند. یک سیستم PLC-5/60 می تواند به طور همزمان پیوند DH+ را به پایانه های برنامه نویسی و

سیستم‌های HMI در یک کانال، یک پیوند ورودی/خروجی از راه دور به قفسه‌های کابینت اصلی در یک ثانیه، و دو پیوند ورودی/خروجی از راه دور دیگر به قفسه‌های توزیع شده در بخش‌های دستگاه از راه دور. این معماری چند کاناله چیزی است که PLC-5/60 را به انتخاب صحیح برای تاسیسات توزیع شده بزرگ تبدیل می کند - پردازنده های تک کانالی نمی توانند حوزه های ارتباطی مستقلی از این نوع را مدیریت کنند.

تا 92 شاسی ورودی/خروجی از راه دور جهانی، دسترسی فیزیکی سیستم PLC-5/60 را به مناطق مختلف کارخانه گسترش می‌دهد، با مجموع ظرفیت ورودی/خروجی 3072 که حتی تأسیسات فرآیند متراکم را با صدها ابزار میدانی و محرک پوشش می‌دهد.

مشخصات کلیدی

چهار کانال ورودی/خروجی DH+/Remote - دامنه‌های ارتباطی مستقل

هر یک از چهار کانال ارتباطی در 1785-L60B به طور مستقل عمل می کنند. در یک کارخانه فرآیند بزرگ یا نصب حمل مواد، به این معنی است:

• کانال 1 (DH+):به شبکه DH+ مشترک با ایستگاه های کاری برنامه نویسی و سرورهای ControlView/WonderWare SCADA متصل می شود.
• کانال 2 (I/O از راه دور):رک های ورودی/خروجی محلی از راه دور را در اتاق اصلی برق اسکن می کند.
• کانال 3 (I/O از راه دور):قفسه های ورودی/خروجی از راه دور را در قسمت خط نقاله در فاصله 100 متری پانل اصلی اسکن می کند.
• کانال 4 (I/O از راه دور):گروه سوم قفسه ها را در بخش پردازش جداگانه اسکن می کند.

هر چهار کانال به طور همزمان کار می کنند و برنامه PLC-5/60 بدون توجه به اینکه هر رک از طریق کدام کانال ارتباط برقرار می کند، از طریق همان تصویر I/O یکپارچه به تمام داده های ورودی/خروجی دسترسی پیدا می کند.

سناریوهای کاربردی

کنترل کارخانه فرآیند میراث:سیستم های شیمیایی، تصفیه آب یا پردازش مواد غذایی که بر اساس معماری PLC-5 ساخته شده اند. 1785-L60B پردازنده را بدون تغییر سیم کشی رک I/O راه دور نصب شده، شبکه DH+ یا پیوندهای ارتباطی SCADA بازیابی می کند.

سیستم های جابجایی مواد بزرگ:شبکه‌های نوار نقاله با قفسه‌های ورودی/خروجی از راه دور توزیع شده در هر بخش ماشین، همه از یک 1785-L60B مرکزی مدیریت می‌شوند. یک پردازنده جایگزین، سیستم را با برنامه بارگذاری شده از ماژول پشتیبان EEPROM به کار برمی گرداند.

HMI چند کاناله و یکپارچه سازی کنترل:کانال‌های DH+ که پایانه‌های اپراتور PanelView را در مکان‌های مختلف ارائه می‌کنند، در حالی که کانال‌های ورودی/خروجی راه دور، ورودی/خروجی میدانی را مدیریت می‌کنند - هر دو نوع ارتباط از یک پردازنده واحد.

سوالات متداول

Q1: چگونه PLC-5/60 با PLC-5/40 و PLC-5/80 در خانواده مقایسه می شود؟

PLC-5/30 16K کلمه و 2 کانال DH+/RIO را ارائه می دهد. PLC-5/40 28K کلمه و 2 کانال ارائه می دهد. PLC-5/60 (این پردازنده) 64 هزار کلمه و 4 کانال ارائه می دهد. PLC-5/80 تا 100 هزار کلمه و 4 کانال گسترش می یابد. مدل صحیح به اندازه برنامه سیستم نصب شده و تعداد کانال های ارتباطی مستقل مورد نیاز بستگی دارد. جایگزینی 5/60 با 5/40 باعث کاهش حافظه و ظرفیت ارتباطی می شود. جایگزینی مستقیم 5/60 یدکی درست شبیه به مشابه است.

Q2: چگونه برنامه هنگام تعویض 1785-L60B حفظ می شود؟

اگر یک ماژول حافظه 1785 MJ (EEPROM) نصب شده باشد، برنامه و داده ها به صورت غیر ارادی در ماژول حافظه ذخیره می شوند و با روشن شدن پردازنده جایگزین به طور خودکار بارگذاری می شوند. بدون ماژول حافظه، برنامه باید از بایگانی RSLogix 5 از طریق پورت RS-232 یا DH+ دانلود شود. قبل از خاموش کردن پردازنده ناموفق، بررسی کنید که ماژول حافظه موجود و پر شده است.

Q3: 1785-L60B از چه باتری استفاده می کند و چقدر دوام می آورد؟

1785-L60B از باتری 1770-XYC برای حفظ SRAM در هنگام قطع برق استفاده می کند. عمر باتری معمولاً 1 تا 5 سال بسته به شرایط عملیاتی است. یک نشانگر LED BATT زمانی که ولتاژ باتری به زیر آستانه احتباس می‌رسد، هشدار قبلی را ارائه می‌دهد. در یک چرخه تعمیر و نگهداری برنامه ریزی شده، به طور فعال جایگزین کنید - منتظر نشان BATT در تاسیسات حیاتی نباشید.

Q4: چه نرم افزار برنامه نویسی برای 1785-L60B مورد نیاز است؟

RSLogix 5 محیط برنامه نویسی برای خانواده PLC-5 است.RSLogix 5 بر روی سیستم عامل های استاندارد ویندوز با تنظیمات سازگاری مناسب اجرا می شود. نسخه سیستم عامل پشتیبانی شده را از یادداشت های انتشار RSLogix 5 برای نسخه نرم افزار نصب شده تأیید کنید.اتصال از طریق کانال RS-232 (با استفاده از آداپتور 1784-U2DHP USB-to-DH+ برای برنامه نویسی شبکه DH+) یا از طریق یک کارت PCMCIA 1784-PCC برای اتصال مستقیم لپ تاپ DH+ روی سخت افزارهای قدیمی تر است.

Q5: 1785-L60B پس از توقف از کجا تهیه می شود؟

از طریق تاسیسات پس از فروش قطعات یدکی PLC-5 - فروشندگان قطعات اتوماسیون صنعتی، تامین کنندگان مازاد آزمایش شده، و خدمات تخصصی PLC قدیمی. پلت فرم PLC-5 دارای یک پایگاه نصب شده جهانی بسیار بزرگ است که سیستم های آن چندین دهه پس از نصب اولیه در خدمت باقی مانده اند. نوع 5/60 به طور منظم در بازار پس از فروش ظاهر می شود. قبل از سفارش، شماره قطعه 1785-L60B را تأیید کنید و نوع باتری (1770-XYC) و سازگاری ماژول حافظه را بررسی کنید.
