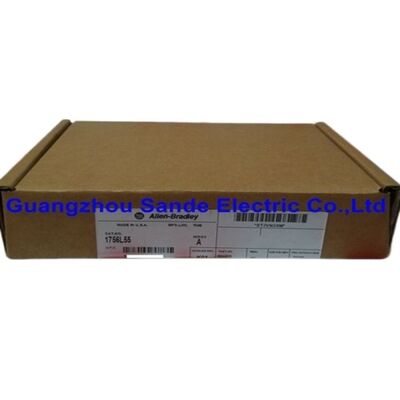

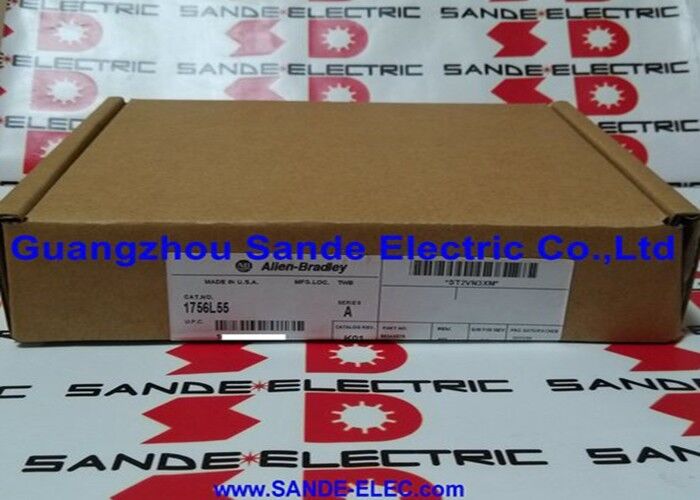

1756-L55 | پردازنده ControlLogix Logix5555 - بدون حافظه داخلی / اضافه کردن برد 1756-M / 250 Local I/O / EtherNet/IP ControlNet DeviceNet / 0–60 درجه سانتیگراد / 0.34 کیلوگرم
بدون حافظه داخلی - ویژگی اصلی 1756-L55
اکثر CPUهای ControlLogix جدید برنامه و حافظه داده را مستقیماً در ماژول پردازنده یکپارچه می کنند. 1756-L55 اینطور نیست. به یک برد حافظه جداگانه سری 1756-M که در کنار CPU در همان اسلات شاسی نصب شده باشد نیاز دارد.
برد حافظه داخل ماژول 1756-L55 نصب می شود. 1756-L55 یک شیار شاسی را اشغال می کند. برد حافظه بخشی از همان مجموعه فیزیکی است. گزینه های حافظه طیف وسیعی از ظرفیت را پوشش می دهند:
| برد حافظه |
حافظه کاربر |
حافظه ورودی/خروجی |
باتری |
| 1756-M12 |
750 کیلوبایت |
208 کیلوبایت |
مورد نیاز |
| 1756-M13 |
1.5 مگابایت |
208 کیلوبایت |
مورد نیاز |
| 1756-M14 |
3.5 مگابایت |
208 کیلوبایت |
مورد نیاز |
| 1756-M16 |
7.5 مگابایت |
208 کیلوبایت |
مورد نیاز |
| 1756-M22 |
750 کیلوبایت |
208 کیلوبایت |
لازم نیست (NVRAM) |
| 1756-M23 |
1.5 مگابایت |
208 کیلوبایت |
لازم نیست (NVRAM) |
| 1756-M24 |
3.5 مگابایت |
208 کیلوبایت |
لازم نیست (NVRAM) |
برای برنامههایی که پشتیبانگیری از باتری نامطلوب است - پانلهای مناطق خطرناک، تجهیزات سیار، نصبهایی با چرخههای تعمیر و نگهداری نادر - بردهای حافظه غیرفرار 1756-M22/M23/M24 محتوای برنامه را بدون باتری حفظ میکنند و نیاز به تعویض برنامهریزیشده را حذف میکنند.
مشخصات کلیدی
| پارامتر |
ارزش |
| پردازنده |
Logix5555 |
| حافظه داخلی داخلی |
هیچ کدام |
| Backplane (5.1VDC) |
1.23-1.25A |
| Backplane (24VDC) |
0.014A |
| اتلاف نیرو |
5.6-5.7W |
| حرارتی |
19.1-19.4 BTU/hr |
| انزوا |
30 ولت پیوسته |
| باتری (STD) |
1756-BA1 |
| دمای عملیاتی |
0 تا 60 درجه سانتی گراد |
| دمای ذخیره سازی |
-40 درجه سانتی گراد تا 85 درجه سانتی گراد |
| وزن |
0.34 کیلوگرم |
| ورودی/خروجی محلی (حداکثر) |
250 ماژول |
| ورودی/خروجی توزیع شده (حداکثر) |
4800 امتیاز |
| سرعت هواپیمای پشتی |
تا 5 مگابیت بر ثانیه |
مقیاس - 250 ماژول I/O محلی، 4800 امتیاز توزیع شده
1756-L55 در معماری I/O توزیع شده ControlLogix عمل می کند. حداکثر 250 ماژول محلی ورودی/خروجی روی صفحات پشتی شاسی ControlLogix که برای این پردازنده قابل دسترسی هستند نصب میشوند. برای برنامههای توزیعشده - ورودی/خروجی از راه دور از طریق اترنت/IP، ControlNet یا DeviceNet افت میکند - مجموع به 4800 نقطه ورودی/خروجی توزیعشده میرسد. ارتباطات Backplane تا حداکثر 5 مگابیت در ثانیه اجرا میشود و از بهروزرسانیهای I/O بیدرنگ در یک پیکربندی متراکم I/O پشتیبانی میکند.
شبکه ارتباطی در خود 1756-L55 تعبیه نشده است. اتصال شبکه از ماژولهای ارتباطی سری 1756 که در اسلاتهای شاسی مجاور نصب شدهاند به دست میآید:
- اترنت/IP:ماژول های 1756-ENET یا 1756-ENBT
- ControlNet:ماژول های 1756-CNB یا 1756-CNBR
- DeviceNet:ماژول 1756-DNB
این رویکرد ارتباطی ماژولار به همان پردازنده 1756-L55 اجازه میدهد تا برای توپولوژیهای مختلف شبکه - فقط اترنت/IP، حلقه ControlNet، ترکیبی چند شبکهای - با انتخاب ماژولهای ارتباطی مناسب پیکربندی شود.
سناریوهای کاربردی
خط مونتاژ خودرو:شاسی ControlLogix با برد حافظه 1756-L55 و 1756-M13 (1.5 مگابایت) که دارای منطق پیچیده متوالی برای جوشکاری، گیره و جابجایی مواد است. EtherNet/IP از طریق ماژول 1756-ENBT کنترل کننده های روبات و سیستم های بینایی را به هم متصل می کند. ControlNet از طریق 1756-CNB بهروزرسانیهای قطعی I/O را برای افتهای I/O راه دور در سراسر خط کنترل میکند.
تصفیه خانه آب:1756-L55 با 1756-M12 (750KB) مدیریت توالی پمپ، کنترل سوپاپ، و نظارت حلقه PID. DeviceNet از طریق 1756-DNB درایوهای سرعت متغیر را ادغام می کند. EtherNet/IP سیستم SCADA و پانل های HMI را به هم متصل می کند.
تولید مواد غذایی و آشامیدنی:1756-L55 با 1756-M22 (NVRAM، بدون باتری) در پانل محیط شستشو. حافظه غیرفرار، زمانبندی تعویض باتری را در مکانهایی که دسترسی به آن سخت است حذف میکند.
سوالات متداول
Q1: آیا 1756-L55 می تواند بدون نصب برد حافظه کار کند؟
خیر. بدون برد حافظه 1756-M، 1756-L55 هیچ برنامه ذخیره سازی کاربر ندارد و نمی تواند هیچ منطقی را اجرا کند. برد حافظه جزء ضروری است. پردازنده و برد حافظه مجموعه کامل CPU را تشکیل می دهند - هنگام سفارش یا تعویض یک سیستم، هر دو برد 1756-L55 و 1756-M مناسب را مشخص کنید.
Q2: 1756-L55 از چه نرم افزارها و زبان های برنامه نویسی پشتیبانی می کند؟
RSLogix 5000 محیط برنامه نویسی برای 1756-L55 است، با اتصال از طریق پورت برنامه نویسی RS-232C یا از طریق یک ماژول ارتباطی EtherNet/IP یا ControlNet. RSLogix 5000 از نمودار نردبانی، نمودار بلوک تابع، متن ساختاریافته و نمودار توابع متوالی مطابق با IEC 61131-3 پشتیبانی می کند. برای ویرایشهای جدیدتر میانافزار، Studio 5000 Logix Designer همان زبانهای برنامهنویسی را با یک رابط بهروز ارائه میکند.
Q3: باتری 1756-BA1 چه زمانی نیاز به تعویض دارد و اگر از کار بیفتد چه اتفاقی می افتد؟
بسته به دمای محیط و استفاده، تعویض باتری تقریباً هر 1 تا 2 سال توصیه می شود. کنترلر قبل از اینکه باتری به دشارژ بحرانی برسد، از طریق وضعیت خرابی خود، هشدار کم شدن باتری را ایجاد می کند. اگر باتری در پیکربندی حافظه استاندارد (غیر NVRAM) به طور کامل از کار بیفتد، برنامه ذخیره شده در SRAM فرار در چرخه برق بعدی از بین می رود. انواع حافظه غیرفرار 1756-M22/M23/M24 نیازی به باتری ندارند. محتوای برنامه از طریق از دست دادن انرژی بدون باتری حفظ می شود.
Q4: آیا 1756-L55 با شاسی ControlLogix 5570 یا 5580 فعلی سازگار است؟
1756-L55 از نظر فیزیکی با هر شاسی پشتی ControlLogix سری 1756 سازگار است. با این حال، ارتباط و سازگاری میانافزار بین 1756-L55 (پردازنده Logix5555) و پردازندههای جدیدتر L7x یا L8x در همان شاسی به پیکربندی خاص بستگی دارد. در عمل، 1756-L55 در سیستم های موجود مبتنی بر Logix5555 به جای مخلوط شدن با پردازنده های نسل جدیدتر نگهداری می شود. ماتریس سازگاری شاسی و ماژول ارتباطی را برای پیکربندیهای چند CPU خاص بررسی کنید.
Q5: تفاوت بین 1756-L55 (بدون حافظه) و یک واحد کامل پیکربندی شده مانند 1756-L55M12 چیست؟
1756-L55M12 ترکیبی از یک پردازنده 1756-L55 و یک برد حافظه 1756-M12 (750KB) است. پسوند "M12" نشان می دهد که کدام برد حافظه گنجانده شده است. هنگام سفارش یا تعویض، "1756-L55" به تنهایی یک پردازنده بدون حافظه است. "1756-L55M12" (یا M13، M14، M16، M22، M23، M24) برد حافظه خاص نصب شده را نشان می دهد. برای اهداف جایگزینی، تأیید کنید که آیا قطعه خراب پردازنده، برد حافظه یا هر دو است.
