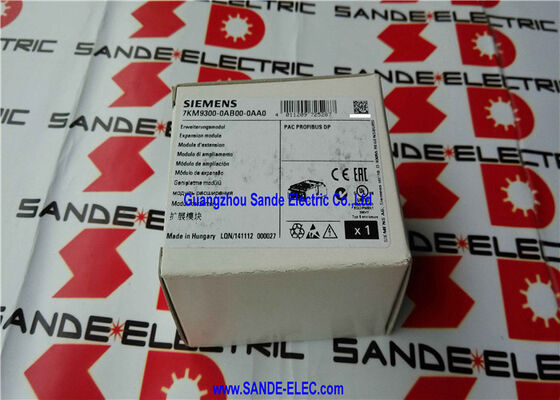

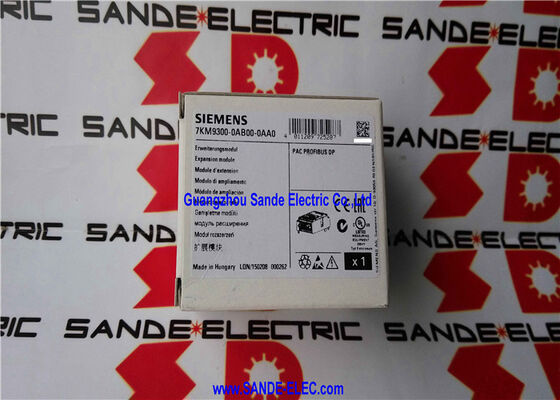

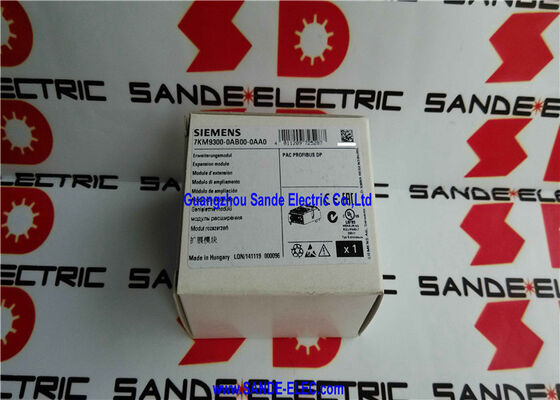

ماژول ارتباطات پلاگین شده 7KM9300-0AB00-0AA0 7KM9 300-0AB00-0AA0 7KM93OO-OABOO-OAAO

سیمنز 7KM9300-0AB00-0AA0. SENTRON PAC PROFIBUS ماژول گسترش DP پلگ-این برای 7KM PAC3200 / PAC4200 اندازه گیری انرژی، 9-پین زیر-D، 500V عایق بندی، IP20, 63 × 43 × 22mm

مرور کلی

درسیمنز 7KM9300-0AB00-0AA0ماژول گسترش PROFIBUS DP برای سنجه های انرژی Siemens SENTRON PAC است. به ویژه دستگاه های اندازه گیری 7KM PAC3200 و PAC4200.آن را به یک متر انرژی مستقل به یک برده کاملا شبکه PROFIBUS DP تبدیل، به طوری که تمام پارامترهای اندازه گیری شده از متر ‡ ولتاژ، جریان، قدرت، انرژی، عامل قدرت، فرکانس، هارمونیک ‡ در دسترس هر استاد PROFIBUS DP در شبکه کارخانه است.

پیشنهاد ارزش اساسی ساده است: شمارنده های انرژی که در پانل های توزیع برق، محفظه های سوئیچینگ و مراکز کنترل موتور قرار دارند داده های ارزشمند الکتریکی را جمع آوری می کنند.اين اطلاعات فقط در صورتي که به سيستم کنترل برسند سودمند هستند، نرم افزار مدیریت انرژی، یا سیستم عامل SCADA که بر روی آن عمل می کند.

بدون یک رابط ارتباطی، شمارنده مقادیر خود را به صورت محلی در صفحه نمایش خود نشان می دهد که فقط توسط فردی که در مقابل پانل ایستاده است قابل خواندن است.تمام مقادیر اندازه گیری شده به طور مداوم از طریق شبکه PROFIBUS کارخانه به هر جایی که مورد نیاز هستند جریان دارند..

ماژول به عنوان یک پلاگین به طور مستقیم در سوراخ گسترش PAC3200 یا PAC4200 نصب می شود بدون فضای نصب اضافی، بدون منبع تغذیه جداگانه، بدون سیم کشی خارجی بین ماژول و متر.

معماری گسترش PAC3200 با توجه به این مدولار بودن طراحی شده است: یک اسلات واحد یا یک PROFIBUS DP، PROFINET، Modbus RTU، یا RS485،اجازه می دهد که یک سخت افزار متر برای خدمت به معماری های ارتباطی مختلف با تعویض ماژول پلاگین.

مشخصات کلیدی

مبادله داده های چرخه ای (Cyclic Data Exchange)

پروتکل PROFIBUS DP در یک مدل نظرسنجی master-slave چرخه ای کار می کند: استاد DP (معمولا یک CPU Siemens S7-300 یا S7-400،یا هر کنترل کننده اصلی PROFIBUS DP) در هر چرخه اتوبوس درخواست را به ماژول PROFIBUS PAC3200 ارسال می کند.، و ماژول با داده های اندازه گیری شده در حال حاضر پاسخ می دهد.

از طریق فایل پیکربندی GSDML که در پیکربندی سخت افزاری استاد PROFIBUS بارگذاری شده است، مهندس انتخاب می کند که مقدار اندازه گیری شده از PAC3200 در چارچوب داده های چرخه ای گنجانده می شود.

PAC3200 مجموعه ای جامع از پارامترهای کیفیت قدرت را اندازه گیری می کند ولتاژ سه فاز (L-L و L-N) ، جریان سه فاز، قدرت فعال سه فاز، واکنش و قدرت ظاهری،فاکتورهای قدرت سه فاز، فرکانس، کل انرژی فعال و واکنشی (آمدن و صادرات برای اندازه گیری چهار ربع) ، محتوای هارمونیک و مقادیر تقاضا.

لازم نیست که همه اینها در هر پیام PROFIBUS وجود داشته باشد ‬ پیکربندی GSDML اجازه می دهد فقط آنچه که سیستم کنترل واقعاً نیاز دارد را انتخاب کند و بهره برداری از چرخه اتوبوس را بهینه کند.

مزیت عملی این پیکربندی انتخابی بهره وری پهنای باند است: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included، اجازه می دهد ظرفیت اتوبوس برای دستگاه های دیگر.

داده های آسیکلیک (DPV1) دسترسی به مجموعه کامل پارامتر

فراتر از کانال چرخه ای،7KM9300-0AB00-0AA0 از مبادله داده های بی چرخه از طریق PROFIBUS DPV1 پشتیبانی می کند. پروتکل گسترش یافته PROFIBUS DP که خواندن و نوشتن سوابق داده را در خارج از اسکن چرخه ای امکان پذیر می کند.. DPV1 برای:

دسترسی پیکربندی:خواندن و نوشتن پارامترهای پیکربندی PAC3200 (نسبت های CT، نسبت های VT، پیکربندی سیستم اندازه گیری، محدودیت های هشدار) از استاد PROFIBUS بدون دسترسی فیزیکی به پانل جلویی متر.

داده های اندازه گیری گسترده:خواندن مقادیر اندازه گیری شده که در کانال چرخه ای گنجانده نشده اند ️ مقادیر انرژی تاریخی، داده های هارمونیک گسترش یافته،یا پارامترهای کمتر مورد نیاز در صورت تقاضا به جای هر چرخه اتوبوس.

داده های تشخیصی:کانال DPV1 اطلاعات تشخیصی دستگاه را حمل می کند. وضعیت ماژول، نشانه های خطای ارتباطی،و نتایج خود آزمایش که به فرمانده PROFIBUS اجازه می دهد بدون قطع چرخه اندازه گیری عادی، نظارت دقیق بر وضعیت شمارنده انرژی را داشته باشد.

سوالات عمومی

Q1: آیا ماژول 7KM9300-0AB00-0AA0 می تواند با ورودی ها و خروجی های دیجیتال PAC4200 از طریق PROFIBUS استفاده شود؟

بله، وقتی ماژول DP پروفیبس در PAC4200 نصب شده (که شامل ورودی و خروجی های دیجیتال داخلی است)وضعیت I/O این ورودی ها و خروجی ها از طریق کانال چرخه ای PROFIBUS و از طریق DPV1 قابل دسترسی است..

بایت های کنترل در کانال چرخه ای اجازه می دهند استاد PROFIBUS بتواند خروجی های دیجیتال PAC4200 را کنترل کندایجاد یک خروجی پالس یا تغییر یک رله کنترل در حالی که وضعیت ورودی و تمام مقادیر اندازه گیری شده در همان فریم چرخه ای خوانده می شوند.

سوال2: چند متر PAC3200 7KM با ماژول های PROFIBUS می تواند به یک بخش DP PROFIBUS متصل شود؟

یک بخش استاندارد PROFIBUS DP از 32 ایستگاه (نود) بدون تکرارگر پشتیبانی می کند. با تکرارگرها، تا 126 آدرس برده در یک شبکه PROFIBUS DP در دسترس است.هر PAC3200 با یک ماژول PROFIBUS یک آدرس برده را اشغال می کند.

در عمل، تعداد مترها در یک بخش محدود به زمان چرخه اتوبوس است.هر چرخه اسکن کامل در سرعت بس پیکربندی شده طول می کشد (معمولا 1.5 Mbit/s برای شبکه های دستگاه های مخلوط)

سوال 3: برای پیکربندی ماژول PROFIBUS PAC3200 در مرحله 7 چه فایل GSD مورد نیاز است؟

ماژول PROFIBUS DP نیاز به فایل GSD ارائه شده توسط زیمنس برای سری 7KM PAC دارد. فایل GSD فرمت داده ماژول، گزینه های داده چرخه ای را تعریف می کند (که مقدار اندازه گیری شده را می توان انتخاب کرد),و قابلیت های تشخیصی.

فایل از Siemens Industry Online Support دانلود شده و وارد کاتالوگ سخت افزاری STEP 7 شدهپس از آن PAC3200 با ماژول PROFIBUS به عنوان یک غلام DP PROFIBUS قابل تنظیم در رابط HW Config ظاهر می شود.

فایل GSDML از انتخاب فردی مقادیر اندازه گیری شده برای کانال چرخه ای برای بهینه سازی استفاده از پهنای باند اتوبوس پشتیبانی می کند.

سوال 4: آیا نسخه -0AB00-0AA0 به طور مستقیم با ماژول جانشین -0AB01-0AA0 قابل تعویض است؟

-0AB01-0AA0 جانشین -0AB00-0AA0 است که سازگاری را به دستگاه های اضافی (PAC3220 ، 3VA COM100/800) فراتر از PAC3200 / PAC4200 گسترش می دهد. از دیدگاه شبکه PROFIBUS ،هر دو ماژول به عنوان برده های PROFIBUS DP با یک رابط داده کار می کنند..

از نظر فیزیکی، هر دو ماژول در همان اسلات توسعه PAC نصب می شوند. با این حال، پیکربندی GSD / GSDML ممکن است بین نسخه ها متفاوت باشد،و پیکربندی سخت افزاری STEP 7 / TIA Portal باید هنگام جایگزینی یکی با دیگری در یک پروژه موجود تأیید شود.

س5: آیا ماژول PROFIBUS و صفحه نمایش داخلی PAC3200 می توانند همزمان کار کنند؟

بله، ماژول پروفیبوس DP و صفحه نمایش محلی و صفحه کلید جلو PAC3200 مستقل و همزمان کار می کنند.

در حالی که داده های اندازه گیری شده در زمان واقعی از طریق PROFIBUS منتقل می شود، صفحه نمایش محلی متر همچنان صفحه نمایش اندازه گیری عادی خود را نشان می دهدانرژی و دکمه های پنل جلویی برای تغییرات پارامترهای محلی کار می کنند.

نصب ماژول PROFIBUS هیچ گونه قابلیت عملیاتی محلی PAC3200 را غیرفعال یا تغییر نمی دهد.
