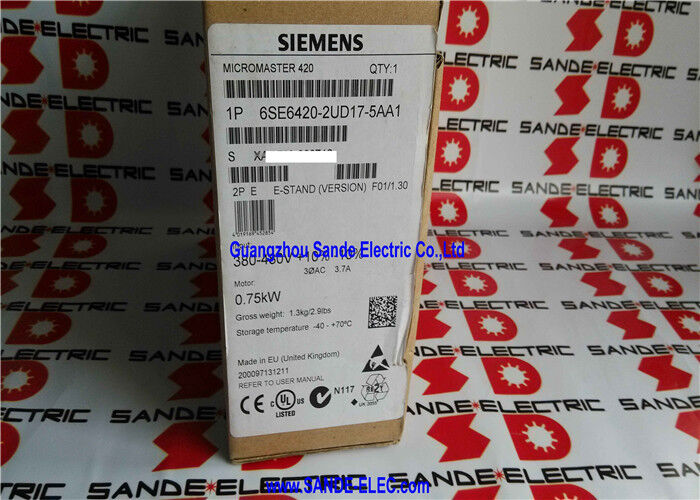

اینورتر 6SE6420-2UD17-5AA1 6SE6 420-2UD17-5AA1

زیمنس 6SE6420-2UD17-5AA1 MICROMASTER 420 موتور اینورتر 0.75 کیلو وات CT / 3AC 380V 480V / 3.70A / بدون فیلتر

MICROMASTER 420

6SE6420-2UD17-5AA1 عضو 0.75 kW از طیف محرک MICROMASTER 420 زیمنس است.75 کیلو وات بر روی یک منبع سه فاز 380V 480V، این کلاس قدرت سطح ورودی مجموعه MM420 است: پمپ ها، فن ها، بخش های ناقل، کمپرسورهای کوچک،و کاربردهای عمومی درایو ماشین که کنترل سرعت مورد نیاز است اما عملکردهای پیشرفته درایو مورد نیاز نیست.

نامگذاری "بدون فیلتر" نقطه تصمیم گیری خرید برای این نوع است. MICROMASTER 420 در دو پیکربندی موجود استفیلتر ساخته شده در کاهش صداهای فرکانس بالا هدایت شده بر روی منبع برق، اجازه می دهد تا درایو را برای رسیدن به محدودیت های انتشار EMC برای محیط خود بدون اجزای خارجی اضافی.نسخه بدون فیلتر (این واحد) کوچکتر و ارزان تر است اما نیاز به یک فیلتر EMC خارجی برای برآورده کردن استانداردهای انتشار هدایت می شود اگر محل نصب آن را نیاز دارد.

انتخاب فیلتر خارجی توسط جریان نامی درایو (3.70A) ، طول کابل ها و نیاز به کلاس انتشار سایت (کارت C2 یا C3 تحت EN 61800-3) تعیین می شود.برای تاسیسات در محیط های مسکونی یا صنعتی سبک که محدودیت های سختگیرانه انتشار اعمال می شودبرای نصب در محیط های صنعتی سنگین در شبکه های خصوصی، درایو می تواند بدون فیلتر خارجی تحت ارزیابی EMC سایت کار کند.

با کارايي 96درصد و قدرت صفر95، MM420 به قدرت واقعی نامی خود از شبکه بدون جزء واکنشگر قابل توجهی نزدیک می شود، کاهش تقاضای قدرت ظاهری در زیرساخت های تأمین.

مشخصات کلیدی

HO (شدید بیش از حد بار)

مشخصات جریان ورودی 3.70A جریان نامی بار سنگین (HO) است.درجه بندی HO MICROMASTER 420 پوشش می دهد بار گشت و گذار ثابت که در آن درایو ممکن است اوج جریان های بیش از حد را به طور قابل توجهی بالاتر از جریان نام تجاری مداوم ، کمپرسورها و کاربردهای مخلوط کننده که در آن بارهای شروع یا گذرا باعث اوج جریان می شود.

درجه بندی HO، حاشیه بیش از حد بار را برای این برنامه ها فراهم می کند.درایو به طور معمول می تواند قدرت موتور نامینی بالاتر را در درجه اضافه بار (LO) ارائه دهد..

سوالات عمومی

سوال1: تفاوت بین فرمت های فیلتر و بدون فیلتر MICROMASTER 420 چیست؟

فرمت فیلتر شامل یک فیلتر ورودی EMC داخلی است که انتشار انتشارات فرکانس بالا تولید شده توسط حرکت سوئیچ درایو را از گسترش به منبع برق سرکوب می کند. The no-filter variant (6SE6420-2UD17-5AA1) omits this filter — the drive is more compact and costs less but requires an external EMC filter for EMC compliance in most industrial and all residential/commercial installationsعملکرد درایو بین دو نوع یکسان است.

سوال2: موتور MM420 0.75kW با 380V و 480V چه اندازه ای را پشتیبانی می کند؟

موتور 6SE6420-2UD17-5AA1 یک موتور سه فاز استاندارد 0.75 kW (1 HP) را با 380V480V هدایت می کند. درایو با کلاس قدرت موتور مطابقت دارد. صفحه نام موتور باید 0 نشان دهد.75 کیلو وات در 380 و 480 ولت (اتصال Y). موتوری که به طور قابل توجهی بزرگتر باشد را متصل نکنید؛ جریان نامی محرک 3.70A حداکثر جریان مستمر موتور را که می تواند تامین کند را تعیین می کند.

س3: آیا MICROMASTER 420 از عملکرد ایمنی STO (Safe Torque Off) پشتیبانی می کند؟

MICROMASTER 420 (6SE6420 سری) پایه پشتیبانی نمی کند STO به عنوان یک عملکرد ایمنی گواهی شده این یک تمایز کلیدی از سری SINAMICS G120 بعدی است.برای کاربردهایی که نیاز به STO یا سایر توابع ایمنی عملکردی دارند (SIL 2 / PLd)، SINAMICS G120 با یک PM (ماژول قدرت) و CU (اتحاد کنترل) با توابع ایمنی انتخاب مناسب است.

سوال 4: MICROMASTER 420 از چه پروتکل های ارتباطی پشتیبانی می کند؟

واحد پایه MM420 یک پورت سریال RS-485 را پشتیبانی می کند که از پروتکل USS (Universal Serial Interface) برای دسترسی به پارامتر از راه دور، تنظیم سرعت و دستورات شروع / توقف پشتیبانی می کند.یک تخته ارتباطی اختیاری PROFIBUS می تواند برای ادغام PROFIBUS DP اضافه شوددرایو به طور بومی از پروتکل های مبتنی بر PROFINET یا Ethernet بدون سخت افزار اضافی پشتیبانی نمی کند.

س5: آیا می توان 6SE6420-2UD17-5AA1 را تعمیر کرد و از کجا تهیه می شود؟

بله، درایو های MICROMASTER 420 قابل تعمیر هستند از طریق سرویس درایو زیمنس و مراکز تخصصی تعمیر درایوتابلوهای راننده دروازهMM420 یک محصول بالغ با یک پایه نصب بزرگ است.هر دو واحد جدید و آزمایش شده بازسازی شده از طریق تامین خود سیمنز و از طریق بازار پس از MM420 موجود در دسترس هستند.برای اطمینان از پیکربندی درست قدرت / ولتاژ / فیلتر، شماره کامل قطعه را شامل 2UD17-5AA1 کنید.
