ODM CNC Sinumerik 828D سخت افزار PPU 6FC5370-6AA00-0AA0

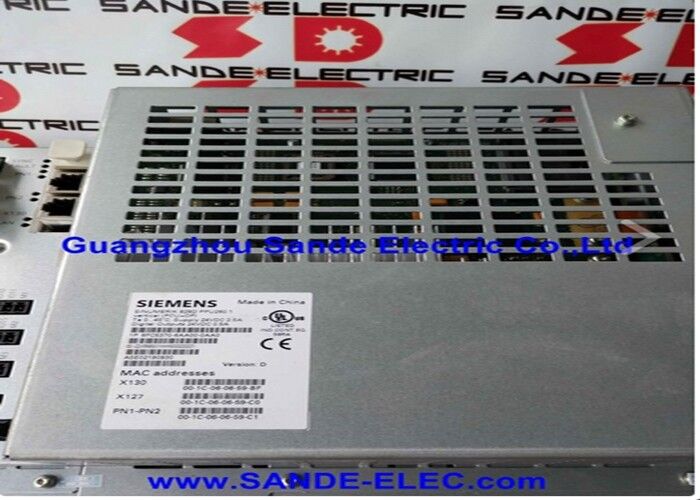

زیمنس 6FC5370-6AA00-0AA0 | واحد پردازش پنل SINUMERIK 828D PPU261.1 - CNC + رابط اپراتور / 24VDC / 310×380×121mm / 4.5kg

PPU چیست - واحد کنترل و پنل اپراتور به عنوان یکی

SINUMERIK 828D PPU (واحد پردازش پنل) الکترونیک محاسباتی CNC و رابط اپراتور ماشین را در یک مجموعه سخت افزاری ادغام می کند. جایی که 840D SL NCU (واحد کنترل) و پانل اپراتور را به سخت افزار مستقل جدا می کند، PPU 828D هر دو را از یک موقعیت نصب در کابینت دستگاه انجام می دهد. یک واحد، یک اتصال منبع تغذیه 24 ولت DC، یک نصب - شامل اجرای CNC، صفحه نمایش، صفحه کلید اپراتور و کلیدهای عملکرد دستگاه.

6FC5370-6AA00-0AA0 در مستندات زیمنس به PPU261.1 نگاشت می شود. این نام خاص PPU ظرفیت پیکربندی محور، کنترل اسپیندل و ساختار انبساط DRIVE-CLiQ را برای ماشینی که کنترل می‌کند، تعریف می‌کند. PPU261.1 ماشین‌های تراشکاری و فرز با پیچیدگی متوسط ​​- کانتورینگ چند محوره، برنامه‌نویسی طبقه فروشگاه ShopTurn و ShopMill، PROFINET برای اتصال دستگاه صحرایی - بدون نیاز به معماری NCU توزیع شده 840D SL را هدف قرار می‌دهد.

هنگامی که این دستگاه از کار می افتد، هر دو کنترل CNC و رابط اپراتور به طور همزمان از بین می روند. ادامه کار دستگاه از هر دستگاه جایگزین امکان پذیر نیست. فقط PPU261.1 یکسان یک جایگزین معتبر است - انواع مختلف PPU (PPU240، PPU260، PPU280) ویژگی‌های سخت‌افزاری متفاوتی دارند و نمی‌توانند بدون راه‌اندازی مجدد کامل دستگاه جایگزین شوند.

مشخصات کلیدی

سناریوهای کاربردی

مراکز تراشکاری CNC:چرخش چند محوره با کنترل ابزار زنده، نمایه سازی محور C و برش نخ. ShopTurn اپراتورهای طبقه فروشگاه را از طریق برنامه نویسی چرخه گرافیکی بدون دانش نحو G-code راهنمایی می کند.

ماشین های فرز CNC:فرز 3 تا 5 محوره با برنامه ریزی کانتور. ShopMill ایجاد چرخه گام به گام را در کنار کد استاندارد DIN/ISO برای برنامه نویسان با تجربه فراهم می کند.

نگهدارنده یدکی ماشین آلات:PPU تنها یدکی حیاتی در نصب 828D است. خرابی بدون یدکی منطبق در دست به معنای طولانی شدن زمان از کار افتادگی در حین تامین منابع است. نگه داشتن یک واحد مطابق با نسخه سیستم عامل نصب شده، جستجو را تحت فشار زمان حذف می کند.

سوالات متداول

Q1: چه چیزی مفهوم PPU 828D را از 840D SL متمایز می کند؟

828D CNC و رابط اپراتور را در PPU ادغام می کند - یک واحد، یک نقطه نصب. 840D SL از یک NCU (کنترل کننده مبتنی بر شبکه) و پانل اپراتور جداگانه استفاده می کند که به آنها اجازه می دهد به طور مستقل مشخص، نصب و ارتقا داده شوند. 840D SL مناسب سیستم های چند محوره پیچیده تر است. PPU 828D برای تراشکاری و فرز میان رده مناسب است، جایی که رویکرد یکپارچه طراحی کابینت را ساده می کند.

Q2: آیا یک PPU240، PPU260 یا PPU280 می تواند جایگزین PPU261.1 شود؟

خیر. هر نوع PPU دارای محدودیت‌های تعداد محور، رابط‌های اسپیندل و قابلیت‌های گسترش DRIVE-CLiQ است. این دستگاه برای مشخصات سخت افزاری خاص PPU261.1 راه اندازی شده است. نصب یک PPU متفاوت نیاز به راه اندازی مجدد کامل CNC از داده های پروژه سازنده ماشین دارد - این یک تعویض ساده نیست.

Q3: آیا PPU جایگزین شامل نرم افزار CNC و داده های ماشین است؟

خیر. واحدهای PPU جایگزین فقط به عنوان سخت افزار ارسال می شوند. نرم افزار سیستم CNC، داده های ماشین NC، برنامه PLC و پارامترهای درایو باید از یک نسخه پشتیبان گرفته شده قبل از خرابی بازیابی شوند. بدون پشتیبان گیری از ماشین فعلی، بایگانی پروژه سازنده ماشین و روش راه اندازی زیمنس برای راه اندازی مجدد لازم است.

Q4: PPU جایگزین چه نسخه سفت‌افزاری باید داشته باشد؟

جایگزین باید با نسخه سیستم عامل نصب شده در PPU خراب مطابقت داشته باشد. عدم تطابق نسخه باعث ایجاد خطاهای سازگاری پارامترها، خطاهای رابط PLC یا خرابی در ارتباطات درایو می شود. قبل از سفارش، نسخه سیستم عامل نصب شده را از صفحه نرم افزار سیستم دستگاه تأیید کنید.

Q5: منبع 6FC5370-6AA00-0AA0 کجاست؟

از طریق کانال‌های خدمات Siemens SINUMERIK، شرکای مجاز خدمات زیمنس، و بازار پس از سخت‌افزار CNC - فروشندگان متخصص قطعات CNC و تامین‌کنندگان مازاد آزمایش شده. قبل از سفارش، نام PPU261.1 و نسخه سیستم عامل مورد نیاز را تأیید کنید. روشن کنید که آیا تامین کننده می تواند واحدی را در سطح سیستم عامل منطبق برای جلوگیری از عوارض به روز رسانی در محل ارائه دهد یا خیر.
