مرور کلی

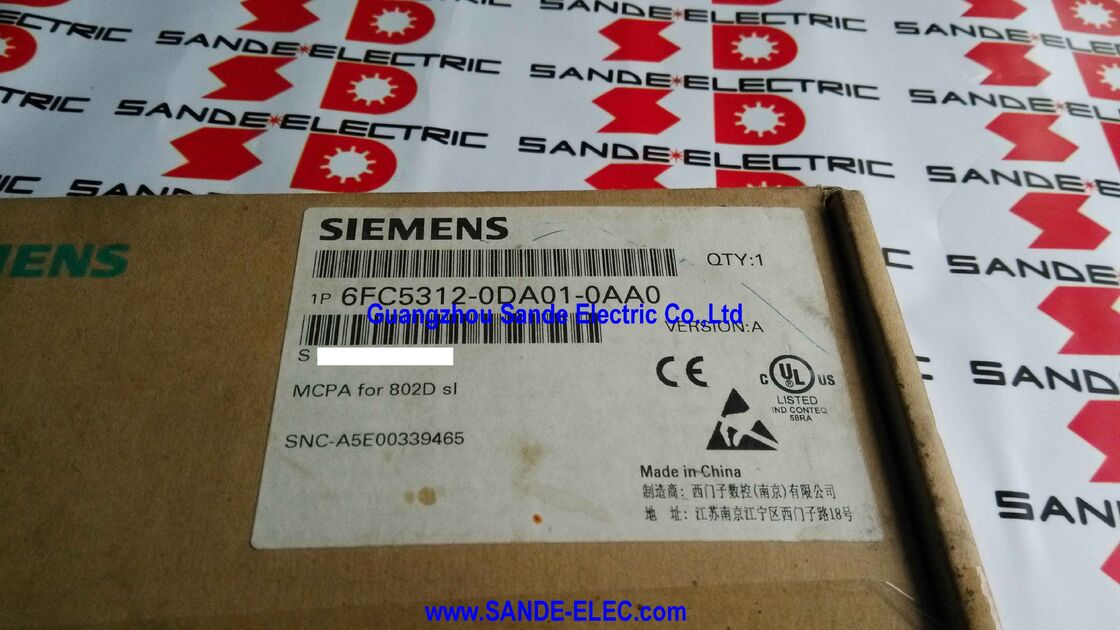

درزیمنس 6FC5312-0DA01-0AA0MCPA یک ماژول فشرده اما از نظر عملکردی در سیستم CNC SINUMERIK 802D sl است.

نام MCPA هر دو عملکرد آن را در یک نام واحد به دست می آورد: رابط صفحه کنترل ماشین (اتصال MCP از طریق کابل نوار) و خروجی آنالوگ (حوالۀ ±10V spindle).

این دو تابع یک ماژول فیزیکی را به اشتراک می گذارند زیرا آنها در یک سناریوی نصب CNC ظاهر می شوند: 802D sl Control Panel Machine به طور مستقیم در کنار واحد نمایش نصب می شود،متصل شده از طریق این ماژول رابط، و همان نصب به طور معمول از یک محرک اسپندل آنالوگ استفاده می کند که نیاز به خروجی فرمان ± 10 ولت دارد که MCPA به طور همزمان فراهم می کند.

SINUMERIK 802D sl کنترل CNC ورود به سیمنز برای ماشین های فریز و چرخش است که برای ارائه قابلیت کامل CNC در سطوح سخت افزاری مقرون به صرفه قرار دارد.

در بسیاری از ماشین آلات مجهز به 802D sl،محرک اسپندل یک اینورتر فرکانس متغیر آنالوگ (VFD) یا محرک سرو آنالوگ است. یک فناوری بالغ است که ولتاژ بین -10V و +10V را به عنوان مرجع سرعت خود می گیرد..

خروجی آنالوگ MCPA این مرجع ±10V را مستقیماً از CNC sl 802D ارائه می دهد،تبدیل سرعت برنامه ریزی شده اسپینل (امر S در برنامه NC) به ولتاژ آنالوگ که درایو اسپینل اجرا می کند.

بدون MCPA، دو عملکرد به طور همزمان در دسترس نیست: پیچ آنالوگ نمی تواند از CNC فرمان داده شود، و 802D sl MCP (دسته عامل ماشین با دکمه های محور دستی،کنترل سرکوب پیچ، و feed override) نمی تواند از طریق مسیر کابل ربن اختصاصی آن متصل شود.

بنابراین MCPA یک جزء ضروری در هر نصب 802D sl است که از یک اسپندل آنالوگ و MCP استاندارد استفاده می کند.

مشخصات کلیدی

رابط اسپندل آنالوگ ±10 ولت ️ چه کاری انجام می دهد و چرا مهم است

سیگنال ±10 ولت زبان آنالوگ جهانی بین یک کنترل CNC و یک محرک اسپیندل آنالوگ است. هنگامی که اپراتور ماشین یا برنامه NC به سرعت اسپیندل دستور می دهد3000 RPM برای یک عملیات آسیاب ′′ CNC 802D sl ولتاژ خروجی مناسب را بر اساس حداکثر سرعت پیچ تنظیم شده محاسبه می کند، آن را متناسب مقیاس بندی می کند و ولتاژ را از ترمینال خروجی آنالوگ MCPA تولید می کند.

اگر حداکثر سرعت پیکربندی شده 6000 RPM و سرعت دستور داده شده 3000 RPM باشد، خروجی +5V است. جهت چرخش پیچ (M03 برای جلو،M04 برای معکوس در استاندارد G-کد) توسط قطب نشان داده شده است: ولتاژ مثبت برای یک جهت، منفی برای سمت دیگر.

درایو اسپندل (که ممکن است یک Siemens MICROMASTER، Siemens G120 یا VFD شخص ثالث باشد) این ولتاژ را در ترمینال ورودی آنالوگ خود دریافت می کند.آن را به یک فرکانس یا فرمان گشتاور برای موتور خود تبدیل می کند.، و در سرعت دستور داده شده، اسپندل را اجرا می کند.

کل کنترل سرعت پیچ حلقه بسته در درایو و موتور قرار دارد؛ نقش CNC به سادگی فراهم کردن نقطه تنظیم ولتاژ است.

This analogue spindle interface has been used in machine tool CNC systems for decades and remains entirely practical for machining centres where the spindle speed does not need to change dozens of times per second or require closed-loop speed regulation from the CNC.

برای تنظیم سرعت پیچ در حلقه کنترل CNC، یک رابط درایو دیجیتال (مانند PROFIBUS یا DRIVE-CLiQ) عملکرد بالاتر را فراهم می کند،اما رویکرد آنالوگ ±10V برای اکثر کاربردهای اسپندل ماشین آلات عمومی مقرون به صرفه و قابل اعتماد است.

اتصال MCP ️ رابط کابل نوار

پانل کنترل ماشین SINUMERIK 802D sl (MCP) ردیف دکمه ها، سوئیچ ها و کنترل های سرکوب است که اپراتور ماشین در طول ماشینکاری استفاده می کندشروع چرخهدر معماری 802D sl ، MCP (6FC5303-0AF30-1AA0) عمودی در کنار واحد نمایش نصب می شود ،و به ماژول MCPA از طریق یک کابل نوار صاف که با MCP همراه است متصل می شود.

این کابل نوار سیگنال های تمام دکمه ها و کنترل های MCP را به ماژول MCPA منتقل می کند که به نوبه خود به رابط X110 PCU 802D sl متصل می شود.

PCU ورودی های پانل اپراتور را از طریق این اتصال می خواند و آنها را به منطق عملیاتی ماشین ادغام می کند و دکمه شروع چرخه را به عنوان دستور اجرای برنامه تفسیر می کند.صفحه ی کنترل تغذیه به عنوان یک تغییر دهنده ی سرعت محور در زمان واقعی، و دکمه های دویدن به عنوان دستورات حرکتی دستی.

طراحی مکانیکی MCPA تضمین می کند که اتصال کابل نوار محافظت می شود و ماژول به طور ایمن در معماری سیستم 802D sl نصب می شود.

ماژول به PCU در موقعیت X110 متصل می شود و هم مدار خروجی آنالوگ و هم مسیر داده MCP را از طریق یک صفحه رابط مجزا ایجاد می کند.

نصب در سیستم SINUMERIK 802D sl

در یک نصب کامل SINUMERIK 802D sl، ماژول MCPA یک موقعیت مشخص در معماری سیستم را اشغال می کند.PCU 802D sl (وحده پردازش پانل) واحد سخت افزاری مرکزی CNC است که حاوی پردازنده NC است، PLC و تمام رابط ها

MCPA به رابط X110 PCU متصل می شود. MCP از طریق کابل نوار به MCPA متصل می شود. درایو اسپندل آنالوگ به ترمینال خروجی آنالوگ MCPA متصل می شود (± 10V،به طور معمول از طریق یک کابل غربالگری شده به ورودی آنالوگ درایو).

پیکربندی پارامتر 802D sl، رابطه بین سرعت های برنامه ریزی شده پیچ و ولتاژ خروجی آنالوگ MCPA را تعریف می کند. حداکثر سرعت پیچ مربوط به ±10V مقیاس کامل،حداقل سرعت، و قطب گرایی ولتاژ برای هر جهت پیچ.

این پارامترها در هنگام راه اندازی ماشین تنظیم می شوند و در پشتیبان گیری داده های ماشین ثبت می شوند.

سوالات عمومی

Q1: آیا MCPA را می توان با هر درایو فندلی آنالوگ استفاده کرد یا فقط درایو های زیمنس؟

خروجی آنالوگ ±10 ولت از MCPA یک رابط استاندارد صنعت است که تقریباً توسط تمام درایوهای فرکانس متغیر و درایوهای سرو آنالوگ از هر سازنده پذیرفته می شود.

سیمنس میکروماستر، سیمنس G120، سری ABB ACS، Yaskawa V1000 و J1000، سری Mitsubishi FR-Aو بیشتر مارک های اصلی دیگر VFD همه یک مرجع سرعت آنالوگ ± 10V را در ترمینال های AI ( ورودی آنالوگ) خود قبول می کنند.

MCPA هیچ پروتکل خاص درایو را اجرا نمی کند حساسیت ورودی آنالوگ و مقاومت درایو باید در طول طراحی ماشین با مشخصات خروجی MCPA بررسی شود.

س2: اگر ماژول MCPA در یک دستگاه در حال اجرا شکست بخورد چه اتفاقی می افتد؟

خرابی MCPA معمولاً دو اثر همزمان را ایجاد می کند: محرک اسپندل آنالوگ کنترل سرعت خود را از دست می دهد ( ولتاژ خروجی به صفر کاهش می یابد یا تعریف نشده می شود ،که اکثر VFD ها با توقف یا خطا پاسخ می دهند)، و ورودی های دکمه و override MCP غیرفعال می شوند (CNC نمی تواند ورودی های پانل اپراتور را بخواند).

802D sl پیام های خطای مربوطه را تولید می کند spindle drive fault از سمت درایو و به طور بالقوه خطاهای ارتباطی MCP از سمت کنترل.تعویض با یک ماژول MCPA جدید یا بازسازی شده و بازیابی از پشتیبان گیری داده های ماشین عملکرد عادی را بازگرداند.

س3: آیا ماژول MCPA قابل برنامه ریزی کاربر است یا به طور خودکار از خروجی دستورات پیچ CNC کار می کند؟

MCPA خود حاوی هیچ منطق قابل برنامه ریزی کاربر نیست این یک ماژول رابط سخت افزاری است که خروجی سرعت اسپندل دیجیتال PCU 802D sl را به ولتاژ آنالوگ تبدیل می کند و سیگنال های MCP را هدایت می کند.

تمام محاسبات سرعت پیچ و منطق کنترل در پردازنده NC CNC 802D sl CNC قرار دارند و از طریق پارامترهای داده ماشین در هنگام راه اندازی پیکربندی می شوند.

MCPA به سادگی ولتاژ خروجی را که CNC دستور می دهد اجرا می کند.

هیچ به روز رسانی نرم افزار یا برنامه نویسی از خود ماژول MCPA مورد نیاز یا ممکن نیست.

سوال 4: آیا 802D sl می تواند بدون استفاده از MCPA با یک محرک SPINDLE PROFIBUS یا دیجیتال کار کند؟

اگر دستگاه از یک محرک اسپیندلی دیجیتال استفاده کند که از طریق PROFIBUS (به جای آنالوگ ±10V) به 802D sl متصل شود،دستور سرعت پیچ بر روی محور میدان PROFIBUS حرکت می کند و هیچ خروجی آنالوگ ± 10V مورد نیاز نیست.

با این حال، اگر 802D sl MCP (6FC5303-0AF30-1AA0) هنوز مورد استفاده قرار گیرد، MCPA ممکن است هنوز برای رابط کابل نوار MCP مورد نیاز باشد، حتی اگر خروجی فنل آنالوگ استفاده نشود.

معماری سیستم بستگی به این دارد که آیا هم اتصال MCP و هم خروجی آنالوگ مورد نیاز است.

سوال 5: MCPA به عنوان قطعه ی جاوا ذکر شده است. آیا این بدان معناست که آن به عنوان یک محصول جدید در دسترس نبود؟

The designation "spare part" in the Siemens product description reflects that the MCPA is not a standalone purchasable item for new machine builds in the typical sense — machines with 802D sl CNC systems are delivered with the MCPA already installed.

فهرست قطعات یدکی MCPA را در صورت خرابی در دستگاه های موجود 802D sl برای تعویض در دسترس قرار می دهد.

زیمنس برای یک دوره مشخص پس از پایان فروش فعال محصول، در دسترس نگه داشتن قطعات جایگزین برای سیستم های CNC خود را حفظ می کند.اطمینان از اینکه صاحبان ماشین می توانند اجزای جایگزین را برای نگهداری در طول عمر ماشین تهیه کنند.
