کنترل عددی کامپیوتر 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

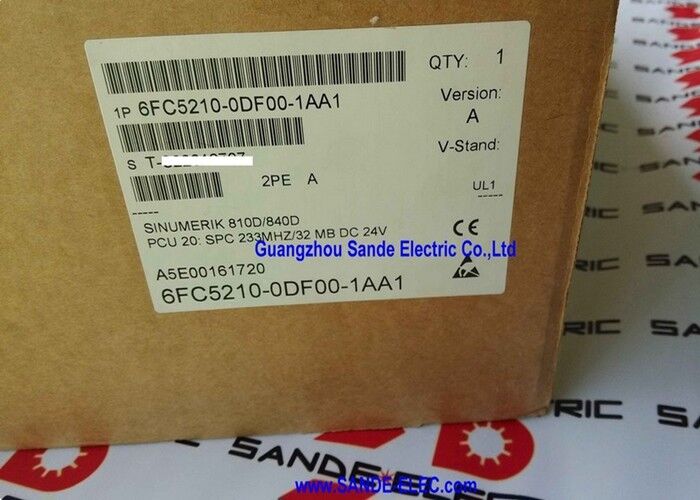

6FC5210-0DF00-1AA1 | واحد کنترل پنل SINUMERIK PCU 20 — 233 مگاهرتز / 32 مگابایت DRAM / 16 مگابایت فلش / 24 ولت دی سی / SINUMERIK 810D / 840D CNC

PCU 20 - واحد محاسبات HMI در داخل SINUMERIK 810D/840D

SINUMERIK 810D و 840D سیستم های CNC با کارایی بالا هستند که به طور گسترده در مراکز ماشینکاری، مراکز تراشکاری، ماشین های سنگ زنی و خطوط انتقال استفاده می شوند. در این سیستم‌ها، 6FC5210-0DF00-1AA1 PCU 20 (واحد کنترل پنل) لایه محاسباتی پانل اپراتور را فراهم می‌کند - نرم‌افزار SINUMERIK HMI را اجرا می‌کند، رابط اپراتور را مدیریت می‌کند و با NCU (واحد کنترل عددی) بر روی صفحه پشتی داخلی SINUMERIK ارتباط برقرار می‌کند.

PCU یک واحد فیزیکی متمایز از NCU است. NCU محاسبات CNC بلادرنگ - درون یابی محوری، اجرای PLC و ارتباطات سروو را انجام می دهد. PCU 20 همه چیزهایی را که اپراتور ماشین می بیند و با آنها تعامل دارد کنترل می کند: نمایش داده های ابزار، ویرایش برنامه، صفحه نمایش وضعیت و ورودی دستی داده. این جداسازی عملکردی به این معنی است که محیط محاسباتی HMI را می توان به طور مستقل از خود کنترلر CNC جایگزین یا ارتقا داد.

6FC5210-0DF00-1AA1 نوع پردازشگر 233 مگاهرتز PCU 20 است که به 32 مگابایت DRAM و 16 مگابایت حافظه فلش مجهز شده است - پیکربندی مورد استفاده در نصب ابزارهای ماشین ابزار میان نسلی 810D و 840D که نیاز به عملکرد SINUMERIK HMI در اپراتور دارد.

مشخصات کلیدی

32 مگابایت DRAM + 16 مگابایت فلش - منابع محاسباتی برای لایه HMI

DRAM 32 مگابایتی PCU 20، حافظه کاری زمان اجرا را برای برنامه HMI فراهم می کند - لیست برنامه های فعال، جداول ابزار و پارامترهای موجود در RAM برای نمایش سریع و اجرای نرم افزار HMI. فلش 16 مگابایتی نرم‌افزار عامل را ذخیره می‌کند - تصویر برنامه SINUMERIK HMI، فایل‌های پیکربندی مخصوص ماشین، و داده‌های حفظ‌شده که باید در چرخه‌های برق بدون پشتیبان‌گیری باتری زنده بمانند.

پردازنده 233 مگاهرتز برای کارهای صفحه نمایش SINUMERIK HMI کافی است که این واحد برای آنها طراحی شده است. اپراتورهای ماشین ابزار با PCU 20 از طریق پانل اپراتور SINUMERIK که به صفحه نمایش PCU و رابط صفحه کلید متصل می شود، تعامل دارند - PCU تمام رویدادهای ورودی را پردازش می کند و صفحه نمایش را بدون وابستگی به پردازش CNC در زمان واقعی NCU باز می کند.

سناریوهای کاربردی

مرکز ماشینکاری SINUMERIK 840D - تعویض PCU:یک مرکز ماشینکاری که سیستم CNC SINUMERIK 840D را اجرا می کند، یک خطای PCU ایجاد می کند: صفحه نمایش HMI از کار می افتد، پانل اپراتور پاسخ نمی دهد، یا PCU بوت نمی شود. جایگزینی 6FC5210-0DF00-1AA1 عملکرد پانل اپراتور را بازیابی می کند. NCU به نگه داشتن پیکربندی دستگاه ادامه می دهد. PCU جایگزین برای اتصال مجدد به NCU بدون از دست دادن اطلاعات محور ماشین پیکربندی شده است.

مرمت مرکز تراش HMI SINUMERIK 810D:یک مرکز تراش با کنترل SINUMERIK 810D به دلیل خرابی PCU قابلیت HMI را از دست می دهد. 6FC5210-0DF00-1AA1 جایگزینی مستقیم برای همان نوع PCU 20 است که نمایشگر اپراتور، قابلیت ویرایش برنامه و بازخورد وضعیت دستگاه را بدون نیاز به تعویض NCU بازیابی می کند.

مسیر ارتقاء پنل:اپراتورهای ماشین، پاسخ کند HMI را در نصب قدیمی‌تر 810D گزارش می‌کنند. ارتقاء PCU 20 از یک نوع کندتر به 6FC5210-0DF00-1AA1 با فرکانس 233 مگاهرتز، تازه کردن صفحه نمایش و پاسخ ورودی پارامتر را بدون تغییر در CNC یا پیکربندی محور دستگاه بهبود می بخشد.

سوالات متداول

Q1: تفاوت بین PCU 20 و PCU 50 در سیستم SINUMERIK 810D/840D چیست؟

هر دو واحد کنترل پنل برای SINUMERIK 810D/840D هستند، اما PCU 50 یک واحد با مشخصات بالاتر با قدرت محاسباتی بسیار بیشتر، رم بزرگتر و یک هارد دیسک یا گزینه ذخیره سازی CompactFlash در مقایسه با حافظه مبتنی بر فلش PCU 20 است. PCU 50 (6FC5210-0DF01-0AA0 و موارد مشابه) از عملکردهای پیشرفته تر HMI و ظرفیت داده بیشتر پشتیبانی می کند. PCU 20 (6FC5210-0DF00-1AA1) یک نوع فشرده و مبتنی بر فلاش است که برای نیازهای مرکز ماشینکاری استاندارد HMI بدون نیاز به ظرفیت بالاتری که PCU 50 را توجیه می کند مناسب است.

Q2: آیا می توان 6FC5210-0DF00-1AA1 را با هر دو سیستم SINUMERIK 810D و 840D استفاده کرد؟

بله. PCU 20 با هر دو سیستم CNC SINUMERIK 810D و 840D سازگار است. سخت افزار NCU بین 810D و 840D (ماژول های مختلف NCU) متفاوت است، اما PCU 20 از طریق یک رابط به هر دو متصل می شود. پیکربندی نرم افزار HMI در PCU 20 طوری تنظیم شده است که با نوع NCU متصل و پیکربندی دستگاه مطابقت داشته باشد.

Q3: آیا برنامه ماشین ابزار و داده های پارامتر در PCU 20 ذخیره می شود؟

داده های بخش برنامه و پارامترهای CNC در سراسر PCU و NCU توزیع می شوند. پارامترهای CNC فعال و پیکربندی محور در NCU قرار دارند. داده های سطح HMI - لیست برنامه ها، جداول داده ابزار نمایش داده شده از طریق پانل اپراتور و پیکربندی HMI - توسط PCU مدیریت می شود. هنگام تعویض PCU 20، پارامترهای محور دستگاه در NCU تحت تأثیر قرار نمی گیرند. فقط پیکربندی خاص HMI روی PCU باید از نسخه پشتیبان بازیابی شود.

Q4: چه نوع پنل اپراتور به 6FC5210-0DF00-1AA1 متصل می شود؟

PCU 20 به واحدهای جلوی پانل اپراتور SINUMERIK 810D/840D متصل می شود - به ویژه OP 010، OP 012، OP 015 یا انواع پانل اپراتور معادل که با نسل PCU 20 معاصر بودند. این اتصال سیگنال نمایشگر، رابط صفحه کلید و ارتباط USB یا MPI را بین PCU و پانل اپراتور حمل می کند. نوع اتصال فیزیکی و مشخصات کابل توسط اسناد سخت افزاری SINUMERIK 810D/840D برای پانل اپراتور خاص نصب شده بر روی دستگاه تعریف شده است.

Q5: برای پیکربندی یا بازیابی PCU 20 پس از تعویض به چه نرم افزاری نیاز است؟

پس از تعویض PCU، نرم افزار SINUMERIK HMI و پیکربندی مخصوص ماشین باید روی PCU جدید بارگذاری شود. روش بازیابی از یک نسخه پشتیبان از نرم افزار سیستم SINUMERIK استفاده می کند - معمولاً در هنگام راه اندازی دستگاه ایجاد می شود و با استفاده از ابزارهای نرم افزاری سیستم SINUMERIK در پورت USB پانل اپراتور یا رایانه شخصی ذخیره می شود. روش خاص در کتابچه راهنمای راه اندازی SINUMERIK 810D/840D مستند شده است. استفاده از یک نسخه پشتیبان تایید شده از دستگاه اصلی مطمئن ترین مسیر بازیابی است.
