زیمنس 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — رابط درایو آنالوگ برای 4 محور از طریق PROFIBUS DP، ورودی 24 ولت DC، خروجی نقطه تنظیم آنالوگ ±10 ولت، انکودر TTL/SSI، نسخه D

مرور کلی

ماژول زیمنس 6FC211-0BA01-0AA4 ADI4 (رابط درایو آنالوگ برای 4 محور) است که توسط واحد تولیدی اختصاصی CNC زیمنس در نانجینگ چین تولید شده است. این ماژول به عنوان نسخه D سخت‌افزار ADI4، یک بازبینی بالغ در چرخه عمر محصول را نشان می‌دهد و اصلاحات طراحی انباشته شده را در بر می‌گیرد و در عین حال سازگاری کامل عملکردی و نرم‌افزاری را با مشخصات SINUMERIK ADI4 حفظ می‌کند.

نقش مهندسی ADI4 به چالش ادغام مداوم در به‌روزرسانی ماشین‌ابزارهای CNC و نصب‌های ترکیبی می‌پردازد: CNCهای SINUMERIK از طریق PROFIBUS DP با استفاده از پیام‌های پروتکل دیجیتال با درایوهای سروو و اسپیندل ارتباط برقرار می‌کنند، اما پایگاه نصب شده بزرگی از آمپلی‌فایرهای سروو آنالوگ — از جمله سری SIMODRIVE 611 آنالوگ که به طور گسترده مستقر شده‌اند و بسیاری از آمپلی‌فایرهای سروو شخص ثالث — فقط دستورات سرعت را به عنوان سیگنال‌های ولتاژ آنالوگ ±10 ولت می‌پذیرند.

بدون ADI4، طراح سیستم با جایگزینی تمام درایوها (هزینه بالا، زمان توقف طولانی) یا صرف نظر از CNC مدرن (از دست دادن قابلیت برنامه‌نویسی و ویژگی‌های تشخیصی) روبرو می‌شود. ADI4 این انتخاب را حذف می‌کند.

ماژول که به عنوان یک برده PROFIBUS DP در باس هم‌فاصله متصل می‌شود، نقاط تنظیم سرعت دیجیتال را از CNC در هر چرخه باس دریافت می‌کند، آن‌ها را به ولتاژهای آنالوگ ±10 ولت در چهار کانال خروجی خود تبدیل می‌کند و همزمان بازخورد انکودر افزایشی یا SSI را از هر محور می‌خواند.

داده‌های انکودر به صورت داخلی پردازش می‌شوند، در فریم‌های پیام پروفایل PROFIDrive بسته‌بندی می‌شوند و از طریق PROFIBUS به CNC بازگردانده می‌شوند — به CNC کنترلر مقادیر واقعی موقعیت و سرعت را در زمان واقعی به صورت دیجیتال می‌دهد، حتی اگر درایوهای فیزیکی آنالوگ باشند.

برای CNC، ADI4 چهار محور سروو دیجیتال را ارائه می‌دهد؛ برای درایوها، چهار سیگنال فرمان آنالوگ متعارف ±10 ولت را ارائه می‌دهد. هر دو طرف رابط مورد انتظار خود را می‌بینند.

مشخصات کلیدی

سخت‌افزار نسخه D — معنای آن در عمل

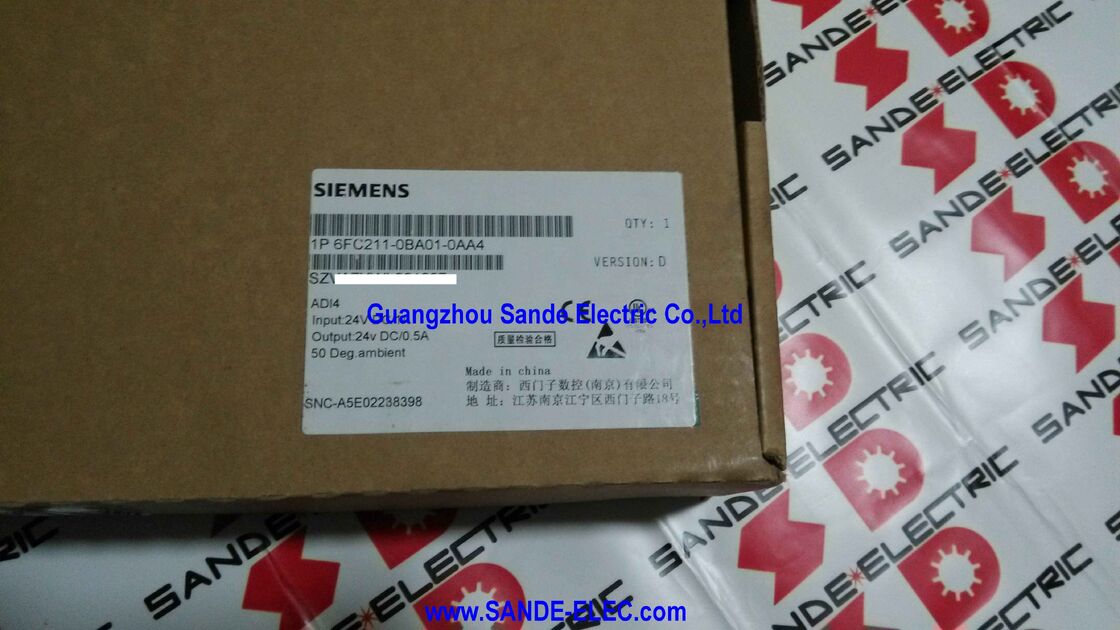

علامت "VERSION: D" روی برچسب محصول، نسخه سخت‌افزار این واحد ADI4 را مشخص می‌کند. زیمنس از حروف نسخه متوالی (A، B، C، D...) برای ردیابی تغییرات در طراحی سخت‌افزار فیزیکی — به‌روزرسانی قطعات، بازبینی طرح PCB، یا بهبودهای تولید — استفاده می‌کند، در حالی که مشخصات عملکردی و رابط نرم‌افزاری در بین نسخه‌ها سازگار باقی می‌مانند.

نسخه D ADI4 یک بازبینی در مراحل پایانی است که از بلوغ طراحی بهره می‌برد.

نسخه‌های سخت‌افزاری اولیه هر ماژول کنترل حرکت تعبیه‌شده ممکن است دارای اشکالاتی مربوط به موارد خاص عملیاتی، تلرانس قطعات، یا عملکرد EMC تحت شرایط نصب خاص باشند. نسخه‌های بعدی این موارد را از طریق تغییرات سخت‌افزاری هدفمند برطرف می‌کنند.

واحدهای نسخه D که از دسته‌های تولیدی این دوره تهیه می‌شوند، یک پایه سخت‌افزاری قابل اعتماد و به خوبی مشخص شده را برای نصب یا جایگزینی ماشین ارائه می‌دهند.

از دیدگاه مهندس راه‌اندازی، تمام نسخه‌های سخت‌افزار ADI4 به طور یکسان از طریق SINUMERIK Toolbox یا SIMOTION SCOUT پیکربندی می‌شوند — حرف نسخه هیچ تنظیم پارامتر، مرحله پیکربندی PROFIBUS، یا رویه تخصیص محور را تغییر نمی‌دهد.

PROFIBUS DP هم‌فاصله — الزام غیرقابل مذاکره

یک الزام باید قبل از مشخص کردن ADI4 به وضوح درک شود: این ماژول منحصراً بر روی PROFIBUS DP هم‌فاصله (همزمان) کار می‌کند، نه بر روی یک بخش استاندارد ناهمزمان DP.

PROFIBUS DP استاندارد با زمان‌بندی متغیر بین چرخه‌ها اجرا می‌شود — استاد به سرعت که می‌تواند بردگان را نظرسنجی می‌کند، اما زمان شروع دقیق هر چرخه باس کمی متفاوت است.

این تغییرپذیری برای ماژول‌های I/O بی‌اهمیت است اما برای کنترل سروو کشنده است: CNC باید دقیقاً بداند که نقطه تنظیم سرعت چه زمانی اعمال شده و مقدار واقعی انکودر چه زمانی ثبت شده است، در غیر این صورت کنترل‌کننده‌های سرعت و موقعیت آن نمی‌توانند با پهنای باند و سختی مورد نیاز برای ماشین‌کاری عمل کنند.

PROFIBUS DP هم‌فاصله یک زمان چرخه باس ثابت و تکراری (Tdp) را اجباری می‌کند که با چرخه کنترل موقعیت داخلی CNC همگام‌سازی شده است.

هر دستگاه در باس — از جمله ADI4 — در زمان‌بندی‌های تعیین‌شده در هر دوره Tdp ارسال و دریافت می‌کند.

ADI4 نقطه تنظیم دیجیتال دریافتی را در یک نقطه ثابت در هر چرخه به خروجی‌های آنالوگ خود اعمال می‌کند و وضعیت شمارنده انکودر را در همان نقطه ثابت ثبت می‌کند و یک مسیر بازخورد سازگار و با تأخیر شناخته شده به CNC می‌دهد.

حداقل Tdp پشتیبانی شده توسط ADI4 2 میلی‌ثانیه است — که به حلقه کنترل موقعیت اجازه می‌دهد تا با فرکانس 500 هرتز کار کند.

برای اکثر کاربردهای فرزکاری، تراشکاری و سنگ‌زنی متعارف، این کاملاً کافی است.

حالت PROFIBUS هم‌فاصله از طریق ابزارهای راه‌اندازی SINUMERIK یا پیکربندی همزمان DP در STEP 7/TIA Portal فعال و پیکربندی می‌شود.

خروجی آنالوگ و ورودی انکودر — جزئیات اتصال

خروجی آنالوگ (کانکتور X3): چهار کانال خروجی آنالوگ ±10 ولت DC به ورودی مرجع سرعت (ترمینال Nset یا ±10V) هر درایو محور متصل می‌شوند. کابل‌ها باید از نوع جفت تابیده محافظت شده باشند و شیلد در ریل PE کابینت درایو زمین شده باشد.

هدایت کابل‌های سیگنال آنالوگ دور از کابل‌های برق برای جلوگیری از نویز القایی روی سیگنال ولتاژ سطح پایین ضروری است — حتی 10 تا 20 میلی‌ولت نویز روی نقطه تنظیم ±10 ولت نشان‌دهنده خطای سرعت 0.1 تا 0.2 درصد در حداکثر سرعت است که در طول زمان در حلقه موقعیت انباشته می‌شود.

ورودی انکودر (کانکتورهای X4-1، X4-2، X5-1، X5-2): هر یک از چهار کانکتور ورودی انکودر یا یک انکودر افزایشی TTL (5 ولت دیفرانسیلی، RS422) یا یک انکودر مطلق SSI را می‌پذیرد.

خروجی منبع تغذیه 24 ولت DC ماژول (24 ولت / 0.5 آمپر) انکودرها را از طریق همان کانکتور تغذیه می‌کند — نیاز به منبع تغذیه جداگانه 24 ولت برای انکودرها را در محورهایی که از انکودرهای HTL 24 ولت با تطبیق سطح سیگنال مناسب استفاده می‌کنند، از بین می‌برد، اگرچه انکودرهای 5 ولت RS422 از منبع تغذیه داخلی 5 ولت ماژول تغذیه می‌کنند.

سیگنال‌های انکودر از طریق مدار شمارنده و درون‌یابی داخلی ADI4 پردازش می‌شوند: پالس‌های کوادراتور A/B هر انکودر افزایشی با تشخیص لبه ×4 شمارش می‌شوند، سپس با ضریب 2048 به عنوان بیت‌های جایگزین با وضوح بالا ضرب می‌شوند قبل از انتقال به CNC از طریق PROFIBUS.

این امر به یک انکودر 2500 پالس بر دور، وضوح مؤثر بیش از 20 میلیون شمارش در هر دور را همانطور که توسط کنترل‌کننده موقعیت CNC دیده می‌شود، می‌دهد — بسیار فراتر از دقت مکانیکی سیستم درایو و اطمینان از اینکه حلقه موقعیت هرگز توسط کوانتیزاسیون انکودر محدود نمی‌شود.

محیط نصب و ملاحظات کاهش ظرفیت

برچسب دمای محیطی حداکثر 50 درجه سانتی‌گراد را مشخص می‌کند. این دمای هوای بلافاصله اطراف ADI4 در داخل کابینت کنترل است، نه دمای خارجی کابینت. در پنل‌های متراکم — به ویژه آنهایی که آمپلی‌فایرهای سروو و منابع تغذیه تولید کننده گرما قابل توجهی را نیز در خود جای داده‌اند — دمای داخلی کابینت ممکن است به طور قابل توجهی از دمای محیط خارجی فراتر رود.

مدیریت حرارتی کابینت (تهویه، مبدل‌های حرارتی، خنک‌کننده فن) باید اطمینان حاصل کند که محل ADI4 در پنل از 50 درجه سانتی‌گراد تجاوز نمی‌کند.

ADI4 فقط برای کار در داخل کابینت کنترل بسته شده درجه‌بندی شده است — نصب باز مجاز نیست.

محفظه محافظت لازم را در برابر گرد و غبار رسانا و ذرات فلزی که به ناچار در محیط ماشین‌ابزار وجود دارند، فراهم می‌کند.

پیچ زمین محافظ (M6) روی بدنه ADI4 باید به ریل PE کابینت متصل شود تا اطمینان حاصل شود که زمین شاسی ماژول به درستی ارجاع داده شده و عملکرد EMC حفظ می‌شود.

سوالات متداول

س1: آیا 6FC211-0BA01-0AA4 همان محصول 6FC5211-0BA01-0AA4 است و آیا می‌توانند به طور متقابل استفاده شوند؟

هر دو نام محصول ADI4 را دارند و عملکرد یکسانی را انجام می‌دهند — رابط درایو آنالوگ برای 4 محور از طریق PROFIBUS DP. پیشوند 6FC211 خط تولید زیمنس نانجینگ (چین) را مشخص می‌کند، در حالی که 6FC5211 شماره قطعه بازار جهانی/اروپایی است.

هر دو نوع مطابق با همان مشخصات عملکردی SINUMERIK ADI4 تولید می‌شوند و در ابزارهای راه‌اندازی CNC به طور یکسان پیکربندی می‌شوند. در اکثر کاربردهای ماشین‌ابزار، آنها قابل تعویض هستند.

با این حال، هنگام سفارش به عنوان قطعه جایگزین برای یک ماشین خاص، شماره قطعه روی اسناد تحویل یا مستندات ماشین باید مطابقت داده شود و هرگونه پیکربندی سخت‌افزار سمت CNC باید تأیید شود تا تأیید شود که نسخه فایل GSD PROFIBUS واحد جایگزین توسط نرم‌افزار NCU موجود پذیرفته می‌شود.

س2: خروجی به عنوان "24V DC / 0.5A" ذکر شده است. آیا این یک خروجی منبع تغذیه جداگانه است یا منبع تغذیه انکودر است؟

خروجی 24 ولت DC / 0.5 آمپر روی ADI4 منبع تغذیه انکودر است — یک خروجی 24 ولت تنظیم شده و محافظت شده در برابر اتصال کوتاه که انکودرهای HTL (که به منبع تغذیه 24 ولت نیاز دارند) متصل به کانال‌های ورودی انکودر ADI4 را تغذیه می‌کند.

محدودیت 0.5 آمپر، کل جریان ترکیبی موجود برای هر چهار کانال انکودر است؛ هر انکودر معمولاً 50 تا 200 میلی‌آمپر مصرف می‌کند. انکودرهایی که از بودجه کل 0.5 آمپر فراتر می‌روند، به منبع تغذیه خارجی 24 ولت نیاز دارند.

انکودرهای TTL (5 ولت) از منبع تغذیه داخلی 5 ولت ADI4 تغذیه می‌کنند و از خروجی 24 ولت / 0.5 آمپر استفاده نمی‌کنند.

س3: آدرس PROFIBUS روی ADI4 چگونه تنظیم می‌شود و چه زمانی آدرس جدید اعمال می‌شود؟

آدرس PROFIBUS با استفاده از بلوک سوئیچ DIL S2 روی ماژول ADI4 تنظیم می‌شود. سوئیچ‌ها آدرس را در قالب باینری کد می‌کنند؛ محدوده آدرس قابل قبول 1 تا 125 است (آدرس‌دهی استاندارد PROFIBUS، به استثنای آدرس‌های رزرو شده).

یک آدرس جدید تنظیم شده فقط پس از چرخه خاموش/روشن شدن اعمال می‌شود — تغییر موقعیت سوئیچ در حالی که ماژول روشن است، آدرس فعال را بلافاصله تغییر نمی‌دهد. آدرس تنظیم شده روی S2 باید دقیقاً با آدرس برده اختصاص داده شده به این ADI4 در پیکربندی سخت‌افزار CNC (Toolbox یا HW Config) مطابقت داشته باشد؛ عدم تطابق باعث می‌شود ADI4 در هنگام راه‌اندازی به حلقه PROFIBUS DP متصل نشود.

س4: آیا دو ماژول ADI4 می‌توانند روی یک حلقه PROFIBUS DP پیکربندی شوند و حداکثر تعداد کل محورها چقدر است؟

چندین ماژول ADI4 می‌توانند روی یک حلقه PROFIBUS DP هم‌فاصله کار کنند، هر کدام با آدرس PROFIBUS و چهار کانال محور آنالوگ خود.

تا چهار ماژول ADI4 معمولاً بسته به نوع CNC (802D، 840D، 840Di) در هر سیستم CNC قابل پیکربندی هستند که در یک سیستم کاملاً مبتنی بر ADI4 حداکثر 16 محور درایو آنالوگ را فراهم می‌کند.

هر ماژول باید در یک آدرس PROFIBUS منحصر به فرد باشد و بار ارتباطی PROFIBUS ترکیبی تمام بردگان ADI4 به علاوه هر برده DP دیگر باید در محدوده حداقل زمان چرخه هم‌فاصله (Tdp ≥ 2 میلی‌ثانیه) باقی بماند که تمام ماژول‌های ADI4 بتوانند آن را برآورده کنند.

س5: نشانگرهای LED ADI4 در هنگام عیب‌یابی چه اطلاعات تشخیصی ارائه می‌دهند؟

ADI4 دارای دو LED دوگانه، H1 و H2 است که هر کدام بسته به وضعیت خطا دو حالت را نمایش می‌دهند:

H1 (PW/TMP): وقتی به طور پیوسته روشن است، وضعیت عادی روشن شدن را نشان می‌دهد.

وقتی H1 خطای TMP (دما) را نشان می‌دهد، نشان می‌دهد که دمای داخلی ماژول از آستانه محافظت فراتر رفته است — یک وضعیت دمای بیش از حد که ممکن است ناشی از تهویه ناکافی کابینت یا دمای محیط بیش از حد در محل ماژول باشد.

H2 (EXCH/RDY): در عملیات عادی، H2 روشن پیوسته نشان می‌دهد که ماژول آماده است و در ارتباط فعال PROFIBUS (RDY) است. H2 چشمک‌زن نشان می‌دهد که یک تبادل فریم پیام PROFIBUS (EXCH) به طور فعال در حال وقوع است — در طول مذاکره راه‌اندازی یا دانلود پارامتر.

H2 خاموش در حالی که H1 روشن است معمولاً نشان می‌دهد که اتصال PROFIBUS در لایه فیزیکی برقرار شده است اما هیچ تبادل داده چرخه‌ای در حال انجام نیست — آدرس PROFIBUS و پیکربندی سخت‌افزار CNC را بررسی کنید.
