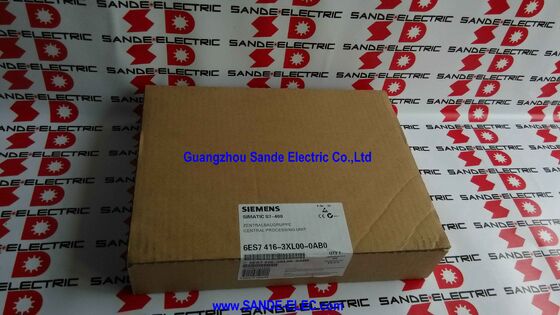

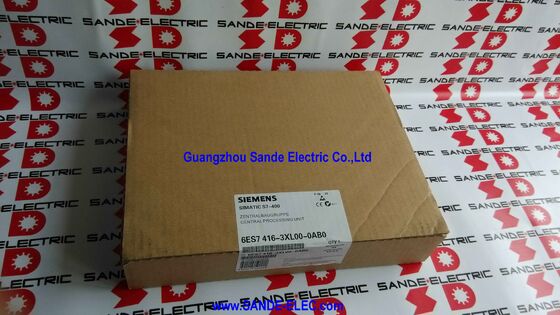

حافظه کاری سی پی یو سیماتیک 6ES7416-3XL00-0AB0 6ES7 416-3XL00-0AB0 6ES7416-3XLOO-OABO

6ES7416-3XL00-0AB0∙ SIMATIC S7-400 CPU 416-3 ∙ 3.2MB / MPI / DP + PROFIBUS DP + IFM Interface / Three-Interface Central Processing Unit

سه رابط چه CPU 416-3 اضافه بر روی 416-2

CPU 416-3 و CPU 416-2 هر دو CPU با عملکرد بالا S7-400 هستند، اما نیازهای معماری متفاوتی را برآورده می کنند.6MB با دو رابط ارتباطی. پردازنده 416-3 برای یک رابط سوم: کانکتور IFM برخی از حافظه ها (3.2MB) را مبادله می کند.

رابط سوم برای IFM (Interface Module) مشخص شده است که اتصال فیزیکی را برای ارتباطات مستقیم بین راک ها در پیکربندی های چند راک S7-400 فراهم می کند.در صورتی که مدل استاندارد IM 460/461 دوتا از ماژول های رابط با توسعه ی اتوبوس پشت صفحه کار می کند.، رابط IFM اختصاصی CPU 416-3 امکان ارتباط همزمان مستقیم بین استخر مرکزی و معماری استخر های خاص را بدون مصرف یک اسلات I/O استاندارد فراهم می کند.

رابط اول (MPI / DP ، 12 Mbit / s) دسترسی برنامه نویسی ، اتصالات HMI و عملیات استاد / برده PROFIBUS DP را پوشش می دهد. رابط دوم یک شبکه مستقل PROFIBUS DP را اضافه می کند.رابط سوم IFM معماری اتصال را برای تاسیساتی که به هر سه مورد نیاز دارند، تکمیل می کند..

مشخصات کلیدی

CPU 416-2 در مقابل CPU 416-3

The CPU 416-3 is the correct specification when the third IFM interface is a required part of the installed system design — typically in multi-rack architectures that use the IFM connection for direct CPU-to-expansion-rack communicationCPU 416-2 انتخاب بهتری است وقتی ظرفیت حافظه برنامه و داده عامل اصلی طراحی است.

سناریوهای کاربرد

سیستم های چند راک S7-400 با همگام سازی IFM:کنترل کننده های فرآیند بزرگ که معماری ارتباطات CPU-to-rack نیاز به رابط IFM در کنار شبکه های دوگانه PROFIBUS DP دارد.

اتوماسیون فرآیند با تعداد کانال های بالا:3.2MB حافظه کافی را برای برنامه های کنترل قابل توجهی که صدها نقطه I/O را در بخش های متعدد PROFIBUS DP مدیریت می کنند فراهم می کند.

جایگزین در سیستم های نصب شده CPU 416-3:شماره قطعه دقیق 6ES7416-3XL00-0AB0 معماری سه رابط و پیکربندی سخت افزاری سیستم نصب شده را حفظ می کند.

سوالات عمومی

Q1: رابط IFM برای چه چیزی در CPU 416-3 استفاده می شود؟

رابط IFM (Interface Module) پردازنده را به ماژول های ارتباطی بین ریک خاص در پیکربندی های چند ریک S7-400 متصل می کند.این یک مسیر داده مستقیم بین CPU و سخت افزار قفسه توسعه را بدون استفاده از رابط های استاندارد PROFIBUS DP یا MPI فراهم می کندماژول های IFM خاص و معماری قفسه استفاده عملکردی از این رابط را تعیین می کنند.

س2: آیا می توان CPU 416-3 را با CPU 416-2 در یک سیستم موجود جایگزین کرد؟

اگر سیستم از رابط IFM استفاده کند، به طور مستقیم نیست. CPU 416-2 هیچ رابط IFM سوم ندارد. به جای آن اتصال IFM را از سیستم حذف می کند و نیاز به تغییرات پیکربندی سخت افزار دارد.اگر رابط IFM در سیستم نصب شده فعال نباشد، CPU 416-2 ممکن است قابل استفاده باشد، اما تفاوت حافظه (5.6MB در مقابل 3.2MB) به این معنی است که برنامه های بزرگتر در 416-2 بدون مشکل اجرا می شوند، در حالی که برنامه های بسیار بزرگ در 416-3 قرار نمی گیرند.

سوال 3: حداکثر تعداد قفسه های توسعه برای CPU 416-3 چیست؟

خانواده CPU 416 S7-400 از 21 قفسه توسعه پشتیبانی می کند. تعداد خاص بسته به پیکربندی قفسه و ماژول رابط است.مدارک سیستم S7-400 محدوده های دقیق بر اساس انواع ماژول های رابط IM 460/461 و ترتیب اتصال IFM را مشخص می کند..

سوال 4: چه ابزار برنامه نویسی برای CPU 416-3 مورد نیاز است؟

STEP 7 Classic (V5.x) ابزار برنامه نویسی و پیکربندی اصلی برای CPU های S7-400 از جمله CPU 416-3 است. پیکربندی سخت افزار، اختصاص شبکه PROFIBUS DP،و دانلود برنامه همگی در مرحله 7 انجام می شودپشتیبانی از پورتال TIA برای پردازنده های خاص S7-400 باید با نسخه نصب شده نرم افزار تأیید شود.

سوال 5: کدام گزینه پشتیبان حافظه برای CPU 416-3 در دسترس است؟

سی پی یو S7-400 از یک کارت حافظه مبتنی بر رم / فلش (Memory Card S7-400) استفاده می کند که برنامه را به صورت غیر قابل تغییر ذخیره می کند. در هنگام روشن شدن، سی پی یو برنامه را از کارت حافظه به رم کار می کند.کارت حافظه برنامه را بدون پشتیبان باتری حفظ می کند، اگرچه داده های نگهدارنده (شماره ها، پرچم ها، تایمرها) نیاز به پشتیبان باتری دارند.
