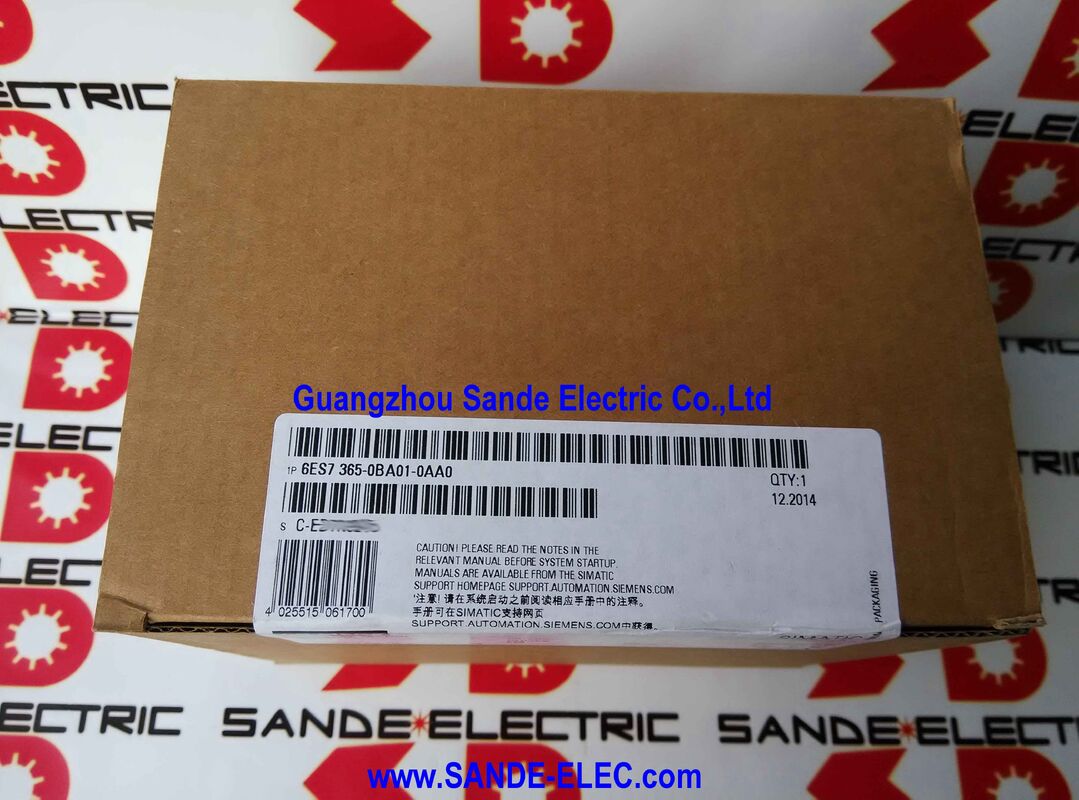

ماژول رابط 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

زیمنس 6ES7365-0BA01-0AA0 | SIMATIC S7-300 IM 365 — ماژول رابط توسعه رک، جفت، کابل اتصال 1 متری، بدون K-Bus، منبع تغذیه 1.2 آمپر، 40×125×120 میلی متر

مرور کلی

ماژول زیمنس 6ES7365-0BA01-0AA0 مدل IM 365 است - جفت ماژول رابط که به سیستم SIMATIC S7-300 اجازه می‌دهد فراتر از محدودیت‌های تک رک خود رشد کند. بک‌پلین استاندارد S7-300 تا 8 ماژول سیگنال، عملکرد و ارتباطات را در کنار CPU و منبع تغذیه جای می‌دهد.

هنگامی که یک ماشین یا فرآیند به نقاط I/O بیشتر یا ماژول‌های عملکردی اضافی نسبت به آنچه یک رک ارائه می‌دهد نیاز دارد، IM 365 این شکاف را پر می‌کند: دو اسلات ماژول - یکی در رک مرکزی و دیگری در رک توسعه - به مسیر داده بین دو رک تبدیل می‌شوند و به طور موثر موقعیت‌های ماژول موجود PLC را گسترش می‌دهند.

تحویل جفتی یکی از اصلاحات مهندسی عملی IM 365 است.

به جای سفارش دو ماژول رابط جداگانه و تهیه کابل اتصال، 6ES7365-0BA01-0AA0 به عنوان یک مجموعه مطابق با کارخانه عرضه می‌شود: ماژول ارسال IM 365 (برای رک 0)، ماژول دریافت IM 365 (برای رک 1) و یک کابل 1 متری که از قبل به طور دائم بین آنها متصل شده است. ماژول‌ها به عنوان یک جفت در کارخانه آزمایش می‌شوند، کابل به جای یک کانکتور جداگانه ادغام شده است و راه‌اندازی به سادگی نصب یک ماژول در هر رک است.

طول کابل 1 متر است - به این معنی که دو رک باید در فاصله 1 متری از یکدیگر نصب شوند، معمولاً در همان کابینت یا در بخش‌های ریل دین مجاور.

مشخصات کلیدی

بدون مسیریابی K-Bus — محدودیت طراحی حیاتی

مهمترین ویژگی فنی IM 365، ویژگی است که فاقد آن است: گذرگاه ارتباطی S7-300 (K-Bus یا C-Bus) را به رک توسعه مسیریابی نمی‌کند.

این یک اشتباه نیست - این یک انتخاب معماری عمدی است که مشخص می‌کند IM 365 در سلسله مراتب توسعه S7-300 کجا قرار می‌گیرد.

گذرگاه ارتباطی (K-Bus) کانالی است که از طریق آن ماژول‌های خاص S7-300 - ماژول‌های عملکردی (FM) و پردازنده‌های ارتباطی (CP) - مستقیماً با CPU ارتباط برقرار می‌کنند.

به عنوان مثال، یک ماژول کنترل PID SIMATIC FM 355 داده‌ها را از طریق K-Bus با CPU تبادل می‌کند؛ یک ماژول موقعیت‌یابی FM 351 نیز همین کار را انجام می‌دهد.

این ماژول‌ها برای عملکرد به K-Bus نیاز دارند. هنگامی که آنها در رکی که توسط IM 365 متصل شده است نصب می‌شوند، K-Bus به آنها نمی‌رسد و آنها نمی‌توانند با CPU ارتباط برقرار کنند - که نصب آنها را در رک توسعه غیرممکن می‌کند.

ماژول رابط جایگزین - جفت IM 360/361 (ارسال: 6ES7360-3AA01-0AB0، دریافت: 6ES7361-3CA01-0AB0) - K-Bus را به رک‌های توسعه مسیریابی می‌کند و اجازه می‌دهد FM و CP در رک‌های توسعه نصب شوند.

مزیت این است که جفت 360/361 گران‌تر و از نظر فیزیکی بزرگتر است و کابل به طور دائم متصل نیست.

برای اکثر نیازهای توسعه S7-300 - افزودن ماژول‌های ورودی و خروجی دیجیتال بیشتر، ماژول‌های آنالوگ بیشتر، ظرفیت بیشتر برای ماژول‌های سیگنال استاندارد - معماری ساده‌تر و کم‌هزینه‌تر IM 365 کاملاً کافی است.

بودجه توان — 1.2 آمپر کل، 0.8 آمپر در هر رک

IM 365 منبع تغذیه گذرگاه ماژول رک توسعه را تامین می‌کند که از منبع تغذیه رک مرکزی از طریق رابط کشیده می‌شود.

جریان کل موجود از طریق IM 365 در ولتاژ بک‌پلین 1.2 آمپر است - که از این مقدار، حداکثر 0.8 آمپر می‌تواند توسط ماژول‌ها در هر رک مجزا مصرف شود. این بودجه توان تعداد و نوع ماژول‌هایی را که می‌توان در رک توسعه نصب کرد محدود می‌کند.

بیشتر ماژول‌های سیگنال دیجیتال استاندارد S7-300 از منبع تغذیه 5 ولت بک‌پلین 80 تا 110 میلی آمپر مصرف می‌کنند. یک رک با هشت ماژول ورودی یا خروجی دیجیتال استاندارد 16 کاناله تقریباً 640 تا 880 میلی آمپر مصرف می‌کند - در حد بالای آنچه IM 365 می‌تواند تامین کند.

برای ماژول‌های با جریان بالاتر (ماژول‌های آنالوگ خاص یا ماژول‌های عملکردی ویژه که جریان بیشتری مصرف می‌کنند)، جریان بک‌پلین رک توسعه باید قبل از نهایی شدن پیکربندی جمع‌آوری و در برابر حد 0.8 آمپر تأیید شود.

هنگامی که بودجه توان رک توسعه به حد IM 365 نزدیک می‌شود، مهندس باید در نظر بگیرد که تعداد ماژول‌ها را محدود کند، ایستگاه را به دو رک کوچکتر تقسیم کند (با IM 365 که فقط از یک رک توسعه پشتیبانی می‌کند امکان‌پذیر نیست) یا به یک ماژول منبع تغذیه جداگانه در رک توسعه ارتقا دهد.

جایگزین IM 360/361 — زمانی که IM 365 کافی نیست

محدودیت IM 365 به یک رک توسعه و عدم مسیریابی K-Bus، عواملی هستند که تعیین می‌کنند آیا IM 365 یا IM 360/361 برای یک برنامه خاص انتخاب درستی است.

یک چارچوب تصمیم‌گیری ساده:

از IM 365 استفاده کنید زمانی که: فقط یک رک توسعه مورد نیاز است، تمام ماژول‌های موجود در رک توسعه ماژول‌های سیگنال استاندارد هستند (بدون FM یا CP) و بار جریان بک‌پلین ترکیبی در حد 0.8 آمپر در هر رک است.

از IM 360/361 استفاده کنید زمانی که: بیش از یک رک توسعه مورد نیاز است (IM 360/361 تا سه رک توسعه را پشتیبانی می‌کند)، ماژول‌های عملکردی یا پردازنده‌های ارتباطی باید در رک‌های توسعه نصب شوند، یا نیازهای جریان بک‌پلین از قابلیت تامین IM 365 بیشتر است.

طراحی تک جفتی، تک رک، بدون K-Bus IM 365 دقیقاً با برنامه‌های توسعه I/O ساده مطابقت دارد - که اکثریت نیازهای توسعه S7-300 را تشکیل می‌دهند.

برای آن برنامه‌ها، با هزینه کمتر و نصب ساده‌تر نسبت به راه‌حل کامل IM 360/361، تمام موارد لازم را فراهم می‌کند.

سوالات متداول

س1: آیا یک CPU S7-300 می‌تواند همزمان از IM 365 و جفت IM 360/361 استفاده کند؟

خیر. CPU S7-300 از یک پیکربندی رابط توسعه پشتیبانی می‌کند - یا یک جفت IM 365 (یک رک توسعه) یا یک ماژول ارسال IM 360/361 با حداکثر سه ماژول دریافت IM 361. این انواع رابط را نمی‌توان در یک ایستگاه S7-300 ترکیب کرد.

انتخاب بین این دو باید در طول طراحی سیستم انجام شود و پیکربندی سخت‌افزار در HW Config STEP 7 باید نوع رابط نصب شده واقعی را منعکس کند.

س2: حداکثر تعداد ماژول‌های سیگنال که می‌توان در رک توسعه IM 365 نصب کرد چقدر است؟

رک توسعه می‌تواند تا 8 ماژول سیگنال را جای دهد (حداکثر همانند رک مرکزی)، مشروط بر بودجه جریان بک‌پلین 0.8 آمپر برای رک توسعه.

تعداد واقعی ماژول به مصرف جریان هر ماژول نصب شده بستگی دارد - یک رک با هشت ماژول ورودی/خروجی دیجیتال استاندارد 16 کاناله معمولاً در بودجه قرار می‌گیرد؛ یک رک با ماژول‌هایی با مصرف جریان بالاتر ممکن است به تعداد کمتری محدود شود.

ابزار پیکربندی سخت‌افزار STEP 7 در صورت تجاوز کل جریان از تامین موجود، خطاهای پیکربندی را علامت‌گذاری می‌کند.

س3: کابل اتصال به طور دائم متصل است. اگر کابل آسیب ببیند چه اتفاقی می‌افتد؟

کابل اتصال 1 متری قابل تعویض در محل نیست - بخشی جدایی‌ناپذیر از جفت ماژول IM 365 است. اگر کابل آسیب ببیند (بریده شود، له شود یا کانکتور آن آسیب ببیند)، کل جفت IM 365 باید تعویض شود.

این یک ملاحظه نگهداری هنگام برنامه‌ریزی مسیریابی کابل بین رک‌ها است: کابل باید از طریق کانال کابل‌کشی مسیریابی شود که از آن در برابر آسیب مکانیکی محافظت کند، با حلقه سرویس کافی برای امکان بیرون کشیدن رک‌ها برای نگهداری بدون فشار آوردن به کابل.

س4: آیا رک توسعه IM 365 می‌تواند از نوع دیگری از رک S7-300 باشد (به عنوان مثال، ریل با طول متفاوت)؟

رک توسعه می‌تواند هر ریل نصب استاندارد S7-300 باشد، از جمله ریل‌هایی با طول متفاوت از ریل رک مرکزی. ماژول دریافت IM 365 در اسلات سمت چپ ریل نصب رک توسعه نصب می‌شود و اسلات‌های باقی‌مانده برای ماژول‌های سیگنال در دسترس هستند.

رک توسعه به ماژول منبع تغذیه S7-300 خود (سری PS 307) نیاز دارد اگر ماژول‌های موجود در رک توسعه از برق شهر تغذیه کنند - با این حال، 1.2 آمپر توان ارائه شده از طریق اتصال IM 365 ممکن است برای نیازهای توان بک‌پلین بدون منبع تغذیه جداگانه در رک توسعه کافی باشد، بسته به ترکیب ماژول.

س5: آیا رک توسعه IM 365 بر زمان اسکن S7-300 تأثیر می‌گذارد و آیا محدودیت‌های عملکردی برای ماژول‌های موجود در رک توسعه وجود دارد؟

افزودن یک رک توسعه از طریق IM 365 مقدار کمی به چرخه اسکن CPU اضافه می‌کند - CPU باید I/O توسعه یافته را در هر اسکن لحاظ کند. این زمان چرخه اضافی معمولاً برای برنامه‌های استاندارد ناچیز است.

محدودیت عملکردی، محدودیت K-Bus است: FM (ماژول‌های عملکردی) و CP (پردازنده‌های ارتباطی) که نیاز به ارتباط K-Bus با CPU دارند، نمی‌توانند در رک توسعه IM 365 نصب شوند و در آنجا به درستی کار نخواهند کرد.

ماژول‌های سیگنال دیجیتال و آنالوگ استاندارد (سری SM 321/322/323/331/332/334) چنین محدودیتی ندارند و به طور عادی در رک توسعه کار می‌کنند.
