| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |

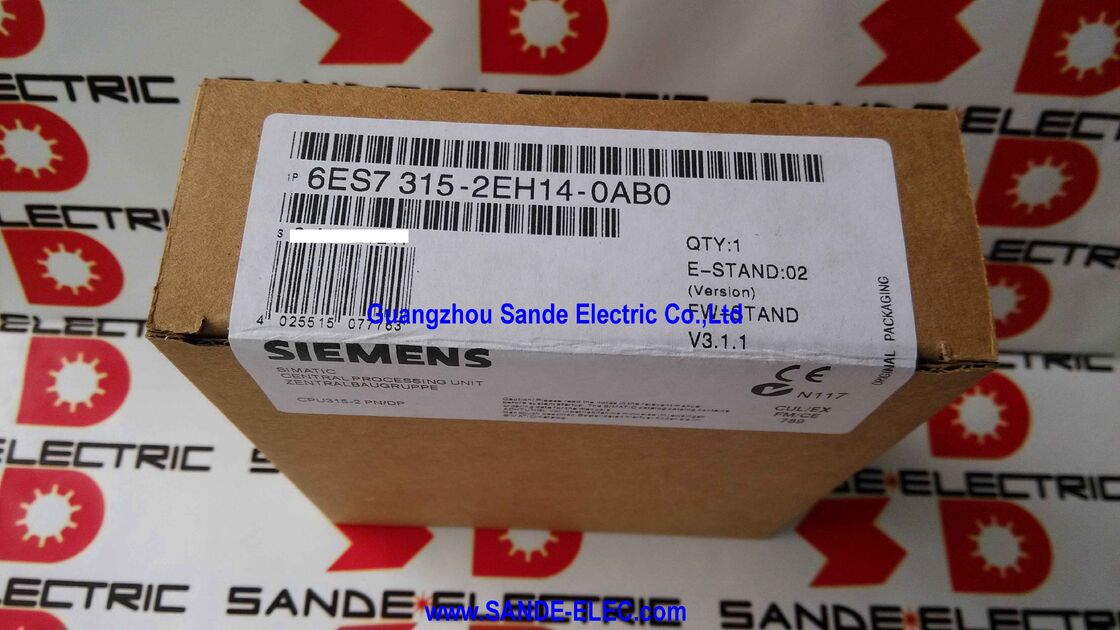

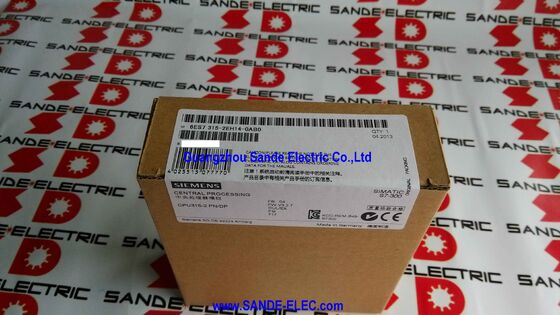

| شماره مدل | 6ES7315-2EH14-0AB0 |
درزیمنس 6ES7315-2EH14-0AB0پردازنده 315-2 PN/DP پردازنده S7-300 متوسط که هم اتصال PROFIBUS DP و هم اتصال PROFINET را در یک ماژول واحد قرار می دهد،که آن را به مرکز طبیعی یک سیستم اتوماسیون توزیع شده تبدیل می کند که باید همزمان هر دو جهان را پوشش دهد..
در 384KB حافظه کاری و 0.05 میکروسکنید در هر عملیات بیت، it sits comfortably above the entry-level S7-300 CPUs and handles the logic complexity typical of medium-scale machine automation without the additional hardware cost of the higher-end CPU 317 or CPU 319 variants.
ویژگی تعریف کننده نسخه سخت افزاری -2EH14 معماری دو رابط است: یک رابط بر ارتباطات PROFIBUS DP و MPI (تواصل با درایو ها، قفسه های توزیع شده I / O) کار می کند.,و دستگاه های برنامه نویسی از طریق fieldbus تاسیس شده) ، در حالی که رابط دوم PROFINET را از طریق اترنت با یک سوئیچ دو پورت یکپارچه فراهم می کند.
این سوئیچ یک جزئیات زیبایی نیست، به CPU اجازه می دهد بدون نیاز به یک سوئیچ اترنت خارجی، در یک حلقه PROFINET یا توپولوژی زنجیره ای شرکت کند.
دو دستگاه می توانند به طور مستقیم به پورتهای PROFINET CPU متصل شوند؛ یک اتصال به سمت راست به استاد PROFINET یا ایستگاه کار مهندسی می رود،و دیگری به پایین رودخانه به دستگاه بعدی در زنجیره ادامه می دهد.
PROFIBUS DP و PROFINET که به طور همزمان بخش های مختلف یک دستگاه را خدمت می کنند، مورد اصلی استفاده برای این CPU است.
یک نصب معمولی ممکن است از PROFIBUS DP (از طریق رابط 1) برای برقراری ارتباط با درایو های موجود و ماژول های I/O توزیع شده قدیمی تر که قبل از PROFINET هستند، استفاده کند.در حالی که از PROFINET (از طریق رابط 2) برای ایستگاه های I / O از راه دور جدید ET 200SP استفاده می شود، درایوهای قابلیت PROFINET مانند SINAMICS G120، و برای برنامه نویسی و اتصال HMI از طریق شبکه Ethernet کارخانه.
| پارامتر | ارزش |
|---|---|
| حافظه کاری | ۳۸۴ کیلو بایت |
| حافظه بارگذاری | MMC (ضروری است، شامل نمی شود) |
| رابط 1 | MPI/PROFIBUS DP، 12 Mbit/s |
| رابط 2 | PROFINET، 100 Mbit/s، سوئیچ 2 پورت |
| استاد DP (حداکثر برده ها) | 124 |
| نقش پیامبر | کنترل کننده IO + دستگاه IO |
| اتصالات فعال | 16 کل |
| سرعت عملیات بیت | 0.05 μs |
| حافظه داده (RAM) | 128 کیلو بایت |
| پرچم ها/تایمرها/شماره ها | 2 کیلو بایت / 256 / 256 |
| ولتاژ تغذیه | 24 ولت DC |
| وزن | 0.38 کیلوگرم |
رابط 1 CPU 315-2 PN/DP هم MPI و هم PROFIBUS DP را اداره می کند و حالت PROFIBUS DP می تواند در دو نقش متمایز اجرا شود که می تواند در طراحی سیستم همبستگی داشته باشد:
فرمانده:پردازنده شروع به تبادل داده های چرخه ای با حداکثر 124 غلام PROFIBUS DP می کند (ماژول های I / O (ET 200M ، ET 200S ، ET 200B) ، درایوها (SINAMICS ، SIMODRIVE ، اینورتر های شخص ثالث) ، ابزارها ،و هر غلامي ديگري از PROFIBUS DP.
به عنوان استاد، CPU مالک زمان بندی اتوبوس است، آدرس ها را اختصاص می دهد و از طریق داده های فرآیند هر برده در هر چرخه اتوبوس DP چرخه می شود.
حداکثر سرعت داده PROFIBUS 12 Mbit/s است.
"دي پي اسلايو" (معلومات توزیع شده):CPU می تواند همزمان به عنوان یک غلام PROFIBUS DP به یک استاد سطح بالاتر عمل کند. در این پیکربندی،بخشی از حافظه I / O CPU به عنوان یک رابط بردگی DP نقشه برداری شده است. یک کنترل کننده اصلی این مناطق حافظه را می خواند و می نویسد تا به CPU فرمان دهد و گزارش های وضعیت را دریافت کند.، در حالی که CPU برنامه خود را به طور مستقل اجرا می کند.
این مدل "هوش توزیع شده" است: چندین گره پردازنده هوشمند در یک خط تولید، که هر کدام بخش خود از ماشین آلات را مدیریت می کنند،هماهنگی توسط یک استاد نظارت از طریق رابط های برده PROFIBUS DP.
رابط PROFINET به طور مشابه از نقش های master (IO Controller) و slave (IO Device) پشتیبانی می کند:
کنترل کننده IO:CPU دستگاه های PROFINET IO را کنترل می کند، ایستگاه های I/O توزیع شده، ماژول های I/O ایمنی، درایوهای دارای قابلیت PROFINET، داده های چرخه ای فرآیند را مبادله می کند.
کنترل کننده IO داده های I/O را به تصویر فرآیند CPU برای استفاده در برنامه کنترل توزیع می کند.
دستگاه IO (واجب استفاده مشترک):CPU همچنین به عنوان یک دستگاه IO PROFINET به یک کنترل کننده IO دیگر ظاهر می شود ، با یک منطقه تعریف شده از حافظه خود که به عنوان رابط IO Device نقشه برداری شده است.این اجازه می دهد تا معماری کنترل سلسله مراتبی که در آن یک کنترل کننده نظارت PROFINET IO هماهنگی چندین CPU، که هرکدام از آنها همچنین مدیریت I / O محلی خود را و درایو به عنوان یک IO کنترل کننده است.
عملکرد دستگاه به اشتراک گذاشته شده مستلزم این است که CPU در نسخه نرم افزار V5.3 یا بعد از آن باشد.
CPU 315-2 PN / DP برنامه اجرا شده خود را در حافظه کاری (384KB RAM یکپارچه) و برنامه ذخیره شده خود را در حافظه بار ذخیره می کند.
حافظه بارگذاری در این CPU به طور انحصاری توسط Micro Memory Card (MMC) ارائه می شود. یک کارت حافظه فلش اختصاصی زیمنس است که به اسلات اختصاصی MMC در صفحه جلو CPU متصل می شود.MMC با CPU همراه نیست و باید جداگانه سفارش داده شود.
MMC سه عملکرد را انجام می دهد: برنامه کاربر را که در هنگام روشن شدن به حافظه کاری کپی می شود ذخیره می کند؛ برای به روز رسانی سخت افزار، نرم افزار CPU را نگه می دارد؛و آن را به عنوان یک رسانه ذخیره سازی داده ها خدمت می کند. داده های ذخیره شده به MMC (از طریق عملکردهای نگه داشتن مرحله 7 یا عملیات ذخیره سازی داده های صریح S7) بدون نیاز به باتری از چرخه های قدرت زنده می ماند..
سی پی یو به طور پیش فرض باتری ندارد، به این معنی که رفتار ذخیره سازی داده ها به MMC برای ذخیره سازی غیر قابل تغییر بستگی دارد.
اندازه MMC از 64KB تا 8MB است و اندازه مناسب به طول برنامه کاربر و هرگونه نیاز به ذخیره سازی داده بستگی دارد.
یک پردازنده 315-2 PN/DP که یک برنامه ماشین پیچیده چند محور با بلوک های داده بزرگ را اجرا می کند ممکن است به یک MMC 512KB یا 2MB نیاز داشته باشد.
CPU 315-2 PN/DP با استفاده از SIMATIC STEP 7 Professional (Classic) یا TIA Portal V13 و بعد از آن پیکربندی و برنامه ریزی شده است.
تمام زبان های برنامه نویسی استاندارد IEC 61131-3 پشتیبانی می شوند:
LAD (جدول نردبان)وFBD (شکل نمودار بلاک عملکرد)زبان های گرافیکی برای برنامه نویسی منطق جدا هستند، هر دو برای مهندسان با زمینه های طرحی الکتریکی آشنا هستند.
STL (لیستی از اظهارات)یک زبان سطح پایین مبتنی بر متن است که به کارآمدترین اجراء برای روال های حیاتی در زمان کامپایل می شود.
SCL (زبان کنترل ساختاری)یک زبان سطح بالا مشتق از پاسکال برای ریاضیات و الگوریتم های پیچیده است.
CFC (گراف تابع مداوم)یک محیط برنامه نویسی مبتنی بر اتصال گرافیکی را برای کنترل مداوم و هماهنگی درایو فراهم می کند.
گرافپشتیبانی از برنامه ریزی نمودار تابع دنباله ای برای دنباله های ماشین مرحله به مرحله با شرایط انتقال.
پردازنده همچنین ازحفظ حریم خصوصی بلوک (انکرپشن)از طریق حفظ حریم خصوصی بلوک S7، که به توسعه دهندگان برنامه اجازه می دهد تا بلوک های FB / FC / DB را به شکل رمزگذاری شده توزیع کنند حفاظت از الگوریتم های کنترل اختصاصی.
Q1: CPU نیاز به یک کارت حافظه میکرو دارد. MMC چه اندازه ای برای برنامه های معمولی مناسب است؟
اندازه گیری MMC عمدتاً به اندازه برنامه کاربر و اینکه آیا ذخیره سازی داده در کارت برنامه ریزی شده است بستگی دارد. MMC 128KB برنامه های ماشین معمولی را در محدوده 50 ٪ 80KB جای می دهد.برنامه هایی با بلوک های داده بزرگ، کتابخانه های عملکرد گسترده، یا مجموعه های OB/FC/FB برای هماهنگی چند محور ممکن است 512KB یا بزرگتر نیاز داشته باشند.
اندازه MMC هیچ تاثیری بر سرعت اجرای برنامه ندارد. حافظه کاری (384 کیلو بایت) اندازه برنامه را در زمان اجرا محدود می کند، نه MMC.یک MMC 2MB یا 4MB حاشیه راحتی برای رشد برنامه بدون مجازات هزینه را فراهم می کند، چون تفاوت قیمت معتدل است.
سوال2: آیا CPU 315-2 PN/DP می تواند جایگزین CPU 315-2 DP (بدون PROFINET) در یک سیستم موجود شود؟
بله، با ملاحظات سخت افزاری. CPU 315-2 PN / DP به طور فیزیکی در همان اسلات ریل S7-300 مانند سایر انواع CPU 315 قرار می گیرد.
عملکرد اصلی PROFIBUS DP در رابط 1 سازگار است ️ پیکربندی های موجود PROFIBUS DP از CPU جایگزین می تواند وارد شود.رابط PROFINET 2 اضافی است و با پیکربندی PROFIBUS در تضاد نیست. بررسی سازگاری اصلی نرم افزار و نسخه STEP 7 است: -2EH14 برای عملکرد کامل نیاز به STEP 7 V5.5 SP4 یا بعد از آن دارد.
MMC موجود از CPU جایگزین شده باید ارزیابی شود اگر حاوی یک نسخه نرم افزار سازگار باشد و برنامه کاربر متناسب باشد، می تواند منتقل شود؛ در غیر این صورت MMC جدید توصیه می شود.
Q3: CPU 315-2 PN/DP می تواند چند دستگاه PROFINET IO را به عنوان یک کنترل کننده IO کنترل کند؟
حداکثر تعداد دقیق دستگاه های PROFINET IO در هر کنترل کننده IO توسط نسخه نرم افزار CPU و کل مقدار داده های IO چرخه ای تعیین می شود.
CPU 315-2 PN / DP از 16 اتصال فعال در تمام پروتکل ها به طور همزمان (از جمله TCP / IP ، ISO-on-TCP و UDP) پشتیبانی می کند. ارتباطات PROFINET IO از این استخر مصرف می کنند.
در عمل، دستگاه های دارای دستگاه های 1020 PROFINET IO (ایستگاه های ET 200SP، درایوها) با برنامه ریزی مناسب اتصال به خوبی در ظرف ظرفیت CPU قرار دارند.برای دستگاه هایی که نیاز به گره های بیشتر PROFINET IO دارند، CPU 319-3 PN/DP باید ارزیابی شود.
سوال 4: CPU دارای یک سرور وب یکپارچه است. چه اطلاعاتی را نشان می دهد؟
سرور وب یکپارچه یک رابط تشخیصی قابل دسترسی به مرورگر را فراهم می کند که وضعیت CPU را نشان می دهد (وضعیت عملیاتی، زمان چرخه اسکن، نسخه نرم افزار)تشخیص ماژول برای راک S7-300 و ماژول های I/O آن، و ارتباطات فعال.
صفحات وب سفارشی تعریف شده توسط کاربر می توانند از طریق STEP 7 به سرور وب مستقر شوند تا ارزش های فرآیند، حالت های هشدار یا داده های تولید را در مرورگر بدون نیاز به سخت افزار HMI اختصاصی نمایش دهند.
دسترسی به سرور وب از طریق آدرس IP رابط PROFINET انجام می شود و نیازی به نصب نرم افزار اضافی در کامپیوتر دسترسی به یک مرورگر وب استاندارد ندارد.
سوال 5: تفاوت بین -0AB0 و ممکن است اصلاحات سخت افزاری قبلی CPU 315-2 PN / DP چیست؟
زیمنس از حروف تجدید نظر سخت افزاری (آخرین بخش از شماره سفارش، به عنوان مثال، -0AB0) برای ردیابی تغییرات مهندسی در سخت افزار فیزیکی در حالی که سازگاری کامل نرم افزار را حفظ می کند، استفاده می کند.
بازنگری -0AB0 از CPU 315-2 PN / DP شامل به روزرسانی های سطح قطعات نسبت به بازنگری های قبلی است.
از دیدگاه کاربر، تمام بازنگری های سخت افزاری CPU 315-2 PN / DP از نظر عملکردی یکسان و سازگار با نرم افزار هستند ️ همان پروژه STEP 7 در هر بازنگری سخت افزاری اجرا می شود.
زیمنس تغییرات سخت افزاری را در سیستم اطلاع رسانی تغییر محصول (PCN) مستند می کند، اما این تغییرات بر پیکربندی یا برنامه کاربر تأثیر نمی گذارد.
