CPU کامپکت 6ES7314-6EH04-0AB0 6ES7 314-6EH04-0AB0 6ES7314-6EHO4-OABO

زیمنس 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

مرور کلی

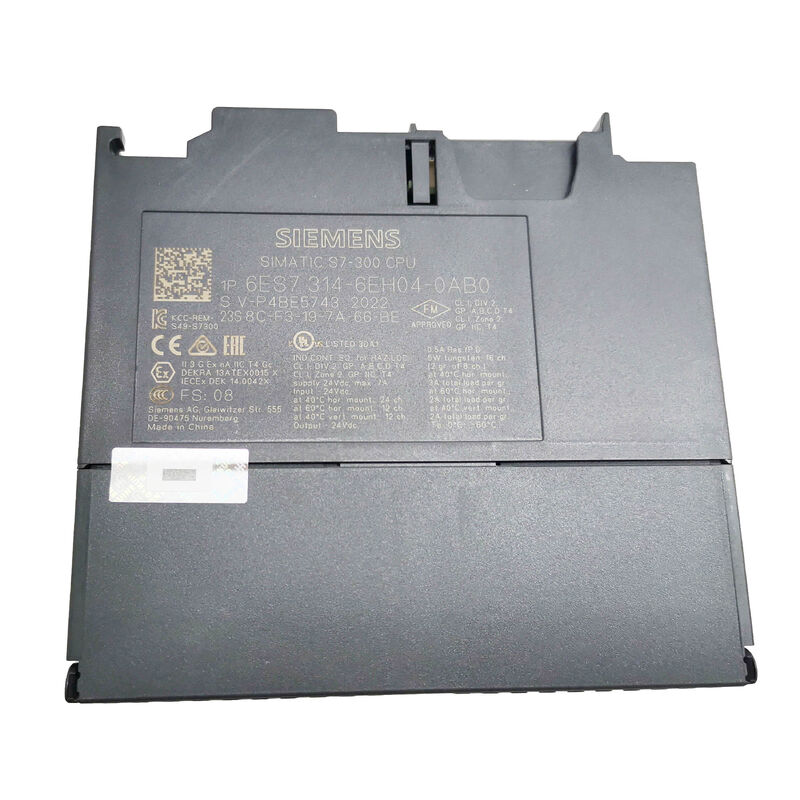

این 6ES7314-6EH04-0AB0 یک CPU فشرده SIMATIC S7-300 CPU 314C-2 PN/DP است که برای سیستم‌های کنترلی که نیاز به ورودی/خروجی محلی، پردازش آنالوگ، قابلیت شمارش سریع و ارتباط اترنت در یک پردازنده مرکزی دارند، ساخته شده است.

زیمنس این مدل را با 192 کیلوبایت حافظه کاری، 24 ورودی دیجیتال، 16 خروجی دیجیتال، 4 ورودی آنالوگ، 2 خروجی آنالوگ، 1 ورودی Pt100، 4 شمارنده پرسرعت با فرکانس 60 کیلوهرتز، یک رابط MPI/DP با سرعت 12 مگابیت بر ثانیه و یک رابط PROFINET با سوئیچ 2 پورت داخلی.

زیمنس همچنین یک منبع تغذیه داخلی 24 ولت DC، 2 کانکتور جلویی 40 پین و یک نیاز به کارت حافظه میکرو را برای این CPU ذکر کرده است.

این پروفایل سخت‌افزاری، CPU 314C-2 PN/DP را در موقعیت قوی برای پنل‌های اتوماسیون فشرده اما با چگالی عملکرد بالا قرار می‌دهد. این CPU کنترل منطقی، مدیریت سیگنال محلی، ارتباط شبکه و ویژگی‌های اختصاصی سمت ماشین را در یک بدنه CPU S7-300 ترکیب می‌کند.

در استفاده عملی در کابینت، این امر نیاز به چندین ماژول سیگنال جداگانه را کاهش می‌دهد، زمانی که ماشین از ساختار CPU فشرده کلاس 314C پیروی می‌کند. زیمنس همچنین این شماره قطعه دقیق را به عنوان سخت‌افزار جایگزین در خانواده S7-300 شناسایی می‌کند.

داده‌های فنی

ارزش کاربردی

این CPU مناسب برای اتوماسیون ماشین فشرده، پنل‌های کنترل OEM، سیستم‌های جابجایی، تجهیزات بسته‌بندی و سایر نصب‌های S7-300 است که در آن کنترلر باید منطق مرکزی را با ترکیبی قابل توجه از ورودی/خروجی داخلی ترکیب کند.

کانال‌های آنالوگ داخلی، قابلیت Pt100 و شمارنده‌های پرسرعت، آن را به ویژه در ماشین‌هایی که نیاز به مدیریت مستقیم سیگنال و شمارش سریع بدون گسترش فوری به مجموعه ماژول‌های گسترده‌تر دارند، مفید می‌سازد.

رابط PROFINET آن با سوئیچ 2 پورت داخلی نیز از ادغام شبکه مدرن در یک معماری تثبیت شده S7-300 پشتیبانی می‌کند.

نکات انتخاب

نکات کلیدی برای تأیید عبارتند از: نام CPU 314C-2 PN/DP، 192 کیلوبایت حافظه کاری، ترکیب دقیق ورودی/خروجی داخلی، ساختار رابط PROFINET + MPI/DP و نیاز به 2 کانکتور جلویی 40 پین به علاوه یک کارت حافظه میکرو.

این مشخصات تعیین می‌کنند که آیا دستگاه با پیکربندی S7-300 نصب شده اصلی مطابقت دارد یا خیر.

سوالات متداول

س1: چه نوع CPU ای 6ES7314-6EH04-0AB0 است؟
این یک CPU فشرده SIMATIC S7-300 CPU 314C-2 PN/DP است. زیمنس آن را به عنوان یک پردازنده فشرده با ورودی/خروجی دیجیتال و آنالوگ داخلی، شمارنده‌های پرسرعت داخلی، ارتباط MPI/DP و شبکه PROFINET طبقه‌بندی می‌کند.

این بدان معناست که این فقط یک CPU مرکزی بدون سیگنال‌های محلی نیست؛ بلکه یک کنترلر با اتصال فرآیند داخلی قابل توجه است.

س2: چرا این CPU با یک CPU استاندارد غیر فشرده S7-300 متفاوت است؟
این مدل شامل سخت‌افزار داخلی قابل توجهی است که CPUهای مرکزی استاندارد اغلب به همان شکل ارائه نمی‌دهند.

زیمنس 24 DI، 16 DO، 4 AI، 2 AO، 1 Pt100 و 4 شمارنده پرسرعت را در خود CPU ذکر کرده است.

این در طراحی ماشین اهمیت دارد زیرا کنترلر می‌تواند بخش بیشتری از بار سیگنال و شمارش را بدون افزودن ماژول‌های جداگانه برای هر عملکرد پوشش دهد.

س3: اهمیت رابط PROFINET با سوئیچ 2 پورت چیست؟
این به CPU اجازه می‌دهد تا مستقیماً در شبکه‌های اتوماسیون مبتنی بر اترنت شرکت کند و در عین حال فرمت فشرده S7-300 را حفظ کند.

سوئیچ داخلی 2 پورت بخشی از ساختار سخت‌افزار منتشر شده است که زمانی که شبکه ماشین در حال حاضر حول این CPU و اتصال PROFINET داخلی آن طراحی شده است، مفید است.

حفظ همان طرح ارتباطی در کارهای جایگزینی مهم است.

س4: چرا نیاز به کارت حافظه میکرو اهمیت دارد؟
زیمنس به صراحت بیان می‌کند که کارت حافظه میکرو مورد نیاز است برای این CPU. این نیاز بخشی از پیکربندی سخت‌افزار نصب شده است و باید قبل از راه‌اندازی یا جایگزینی تأیید شود.

این یک نکته سازگاری اصلی است، نه یک جزئیات لوازم جانبی اختیاری.

س5: قبل از سفارش چه مواردی باید بررسی شوند؟
شماره قطعه نصب شده را تأیید کنید، بررسی کنید که آیا ماشین به CPU 314C-2 PN/DP نیاز دارد، الزامات ورودی/خروجی داخلی را بررسی کنید و مطمئن شوید که سیستم موجود به همان ساختار MPI/DP، PROFINET، کانکتور جلویی و کارت حافظه میکرو وابسته است.

این موارد تعیین می‌کنند که آیا جایگزین با نقش کنترلر اصلی مطابقت دارد یا خیر.
