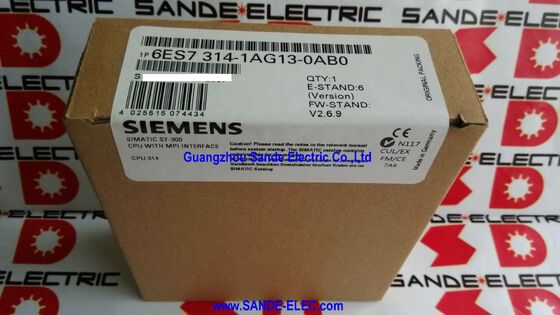

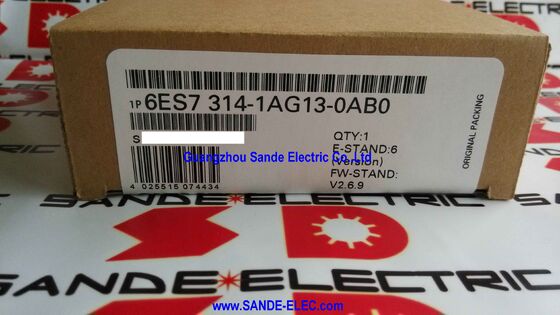

CPU SIMATIC با رابط MPI 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

زیمنس 6ES7314-1AG13-0AB0♫ SIMATIC S7-300 CPU 314 ′′ 96KB حافظه کاری / MPI / منبع برق متناوب 24 ولت یکپارچه / نیاز به کارت حافظه کوچک / قطعات یدکی

پردازنده 314 ️ کارگروه S7-300 متوسط

CPU 314 در میان پردازنده های SIMATIC S7-300 قرار دارد. در زیر آن CPU 312 و CPU 313 با ظرفیت های حافظه کوچکتر برای برنامه های فشرده قرار دارند.بالاتر از آن، پردازنده های 315 و 317 با عملکرد بالاتر با حافظه های بزرگتر و رابط های PROFIBUS DP هستندحافظه کار 96KB و مشخصات ارتباطات فقط MPI CPU 314 دقیقاً جایی که زیمنس آن را طراحی کرده قرار می دهد:سیستم های کنترل مبتنی بر راک ماژولار با پیچیدگی متوسط که برنامه به راحتی در 96KB قرار می گیرد و تمام ارتباطات شبکه از طریق رابط MPI انجام می شود، اتصالات HMI، و تبادل داده های بین CPU.

بر خلاف پردازنده های فشرده S7-300 (CPU 312C، CPU 313C، CPU 314C-2) که کانال های I / O دیجیتال و آنالوگ را مستقیماً در محفظه CPU ادغام می کنند، CPU 314 یک ماژول پردازش خالص است.تمام I / O توسط ماژول های سیگنال جداگانه در قفسه S7-300 اداره می شوداین معماری ماژولار استاندارد برای کنترل دستگاه های متوسط، پانل های پشتیبانی فرآیند و سیستم های اتوماسیون خدمات عمومی است که تعداد I / O و نوع آن توسط ماژول های سیگنال نصب شده تعریف می شود.نه با آنچه که در CPU ساخته شده است.

مشخصات کلیدی

MPI ️ رابط کاربری که مهندسی S7-300 را تعریف کرد

MPI (Multi-Point Interface) اتصال ارتباطی CPU 314 به دنیای خارج است. با سرعت تا 12 Mbit / s و با پشتیبانی تا 32 گره در هر بخش،MPI ارتباطات ترمینال برنامه نویسی (PG / PC) را برای بارگذاری / دانلود برنامه STEP 7 حمل می کند، اتصال پانل HMI (OP / TP) برای داده های صفحه نمایش اپراتور و تبادل داده های CPU به CPU (NetRead / NetWrite) بین CPU های S7-300 در سیستم های قفسه ای متصل.

MPI PROFIBUS نیست، از همان سخت افزار فیزیکی RS-485 استفاده می کند، اما یک پروتکل متفاوت و طول حداکثر کابل به طور قابل توجهی کوتاه تر است.برای تاسیسات که ارتباطات دستگاه های زمینی نیاز به PROFIBUS DP دارند، پیکربندی فقط MPI CPU 314 به این معنی است که یک پردازنده ارتباطی CP 342-5 باید به قفسه اضافه شود تا عملکرد اصلی DP را فراهم کند.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

منبع برق متناوب 24 ولت یکپارچه شده

منبع متناوب 24 ولت یکپارچه در CPU 314 به طور مستقیم به ریل تغذیه 24 ولت پانل DC متصل می شود، مستقل از تبدیل AC به DC در ماژول تغذیه PS 307.پردازنده قدرت کار خود را از 24V DC می گیرد PS 307 هنوز برای ولتاژ ریک بس و تغذیه ماژول I / O مورد نیاز است، اما خود CPU به طور مستقیم از منبع برق 24 ولت DC تغذیه می شود نه از طریق یک اتصال جداگانه از ریل PS 307.

سوالات عمومی

Q1: تفاوت بین CPU 314 و CPU 315-2 DP چیست و هر کدام چه زمانی باید مشخص شوند؟

CPU 314 دارای حافظه کاری 96 کیلو بایت و ارتباطات فقط MPI است. CPU 315-2 DP دارای حافظه کاری 128 کیلو بایت و یک رابط master / slave PROFIBUS DP علاوه بر MPI است.مشخص کردن CPU 314 زمانی که برنامه در محدوده 96KB قرار می گیرد و تمام I / O در زمینه از طریق ماژول های قفسه محلی یا گسترش قفسه از راه دور متصل به MPI است. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

س2: آیا CPU 314 یک CPU فشرده با I / O داخلی است؟

نه. سی پی یو 314 یک پردازنده ریک خالص است بدون کانال های ورودی / خروجی دیجیتال یا آنالوگ. تمام ورودی / خروجی توسط ماژول های سیگنال S7-300 جداگانه (SM) که در کنار سی پی یو در ریک نصب شده است ، ارائه می شود.پردازنده های فشرده (CPU 314C-2 PN/DP، CPU 313C و غیره) I / O در داخل سیستم را ادغام می کنند؛ CPU استاندارد 314 این کار را نمی کند. طرح راک و تمام آدرس های I / O در برنامه نصب شده بر اساس ماژول های سیگنال جداگانه است.

س3: آیا می توان کارت حافظه میکرو از CPU 314 شکست خورده را مستقیماً در یک واحد جایگزین استفاده کرد؟

بله، این روش استاندارد بازیابی برنامه است. سیستم را خاموش کنید، MMC را از CPU شکست خورده خارج کنید، آن را در CPU 314 جایگزین نصب کنید، قدرت را بازیابی کنید.CPU جایگزین برنامه را از MMC در زمان راه اندازی بدون یک ترمینال برنامه نویسی بارگیری می کند. تایید MMC سالم است (بدون آسیب فیزیکی، بدون قرار گرفتن در معرض تخلیه الکتروستاتیک) قبل از انتقال. اگر MMC در CPU شکست خورده در طول یک مشکل سخت افزاری بود،بررسي برنامه درست پس از اولین قدرت.

سوال 4: شبکه MPI می تواند چند گره را با CPU 314 پشتیبانی کند؟

شبکه MPI تا 32 گره را پشتیبانی می کند، با آدرس های 0?? 31. آدرس 0 به طور معمول برای ترمینال برنامه نویسی، آدرس 2 برای CPU اختصاص داده شده است. پانل های HMI متصل،سایر پردازنده های S7-300 در همان بخش MPI، و دستگاه های برنامه نویسی هرکدام یک آدرس گره را اشغال می کنند. حداکثر طول کابل برای MPI در 187.5 kbit / s 50m در هر بخش است؛ در 12 Mbit / s حداکثر 50m بدون تکرارگر است. برای اجراهای طولانی تر،تکرار کننده های RS-485 دامنه را گسترش می دهند.

سوال 5: منبع 6ES7314-1AG13-0AB0 کجاست؟

به عنوان قطعات یدکی زیمنس، از طریق کانال های سرویس زیمنس و بازار بازنشستگی S7-300 فروشندگان قطعات اتوماسیون صنعتی و تامین کنندگان مازاد مورد آزمایش.پردازنده 314 در AG13 و نسخه های مجاور یکی از گسترده ترین پردازنده های S7-300 در سراسر جهان است.قبل از سفارش، نام CPU 314 (نه نسخه فشرده CPU 314C) را از برچسب واحد نصب شده تأیید کنید.انتقال کارت حافظه میکرو از واحد اصلی به جایگزین.
