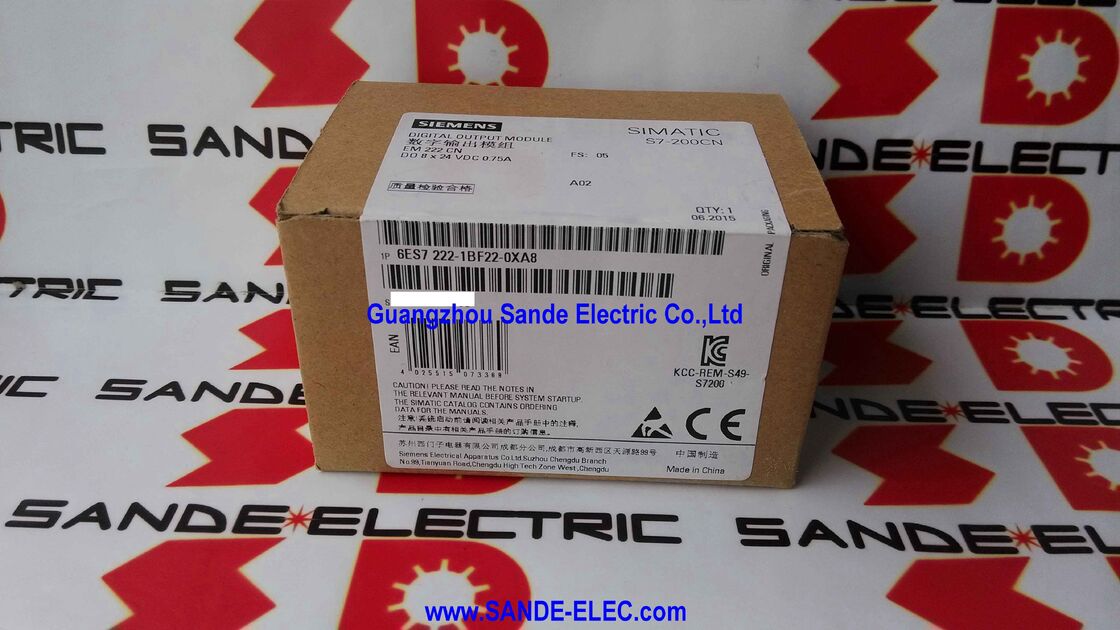

PLC MODULE 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7222-1BF22-OXA8

زیمنس 6ES7222-1BF22-0XA8∙ SIMATIC S7-200 CN EM 222 8 خروجی ترانزیستور 24VDC، 0.75A، محافظت از مدار کوتاه، فقط CPU S7-22X، تایید CE، تولید چین

مرور کلی

درزیمنس 6ES7222-1BF22-0XA8ماژول گسترش خروجی ترانزیستور 24 ولت DC با هشت کانال برای سیستم عامل میکرو PLC SIMATIC S7-200 CN است.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation، نسخه ترانزیستوری بار 24VDC را از طریق ترانزیستورهای نیمه هادی با سرعت میکرو ثانیه با حفاظت از خطای الکترونیکی داخلی تغییر می دهد.

تصمیم گیری ترانزیستور در مقابل رله یکی از اولین گزینه های انتخاب خروجی در هر طرح توسعه PLC است،و درک درست آن مهم تر از هر تفاوت مشخصات دیگر بین دو ماژول است.

خروجی ترانزیستور در محدوده 100×300 میکرو ثانیه تقریباً 10،000 برابر سریعتر از تماس رله است.

برای خروجی هایی که باید پالس تولید کنند (کنترول موتور گام، شبیه سازی اندازه گیری جریان، کنترل سرعت PWM) ، این سرعت اختیاری نیست. این یک نیاز فیزیکی است که فقط خروجی های حالت جامد می توانند برآورده شوند.

یک تماس رله به سادگی نمی تواند به اندازه کافی سریع باز و بسته شود تا یک پالس تمیز را در فرکانس های بالاتر از چند ده Hz تولید کند.

حفاظت از مدار کوتاه الکترونیکی در ترانزیستور EM 222 یک لایه تحمل خطا را اضافه می کند که خروجی های رله نمی توانند مطابقت داشته باشند.

وقتی که یک خط خطی باعث یک مدار کوتاه در خروجی ترانزیستور می شود،مدار سنجش جریان نیمه هادی جریان اضافی را تشخیص می دهد و کانال آسیب دیده را قبل از آسیب حرارتی خاموش می کندترانزیستور پس از پاک شدن خطای خود را بازیابی می کند؛ ماژول در تمام کانال های تحت تاثیر در طول رویداد خطای خود کار می کند.

در مقابل، یک مدار کوتاه در خروجی رله به طور کامل به فیوز خارجی برای پاک کردن خطا بستگی دارد تماس رله ممکن است در فرآیند آسیب ببیند و نیاز به تعویض ماژول داشته باشد.

مشخصات کلیدی

جایی که 0.75A در هر خروجی شما را می برد

نرخ جریان خروجی 0.75A مشخص می کند که این ماژول می تواند به طور مستقیم چه بارهایی را هدایت کند. کار با انواع بار 24VDC رایج:

اسپری های رله 24VDC استاندارد 50-100mA را به خوبی در محدوده 0.75A جذب می کنند و هر خروجی ترانزیستور می تواند یک اسپری رله را با فضای قابل توجهی هدایت کند.اگر چندین کویل باید به طور همزمان در خروجی های مرتبط انرژی داده شوند، جریان کل به راحتی در محدوده تغذیه ماژول باقی می ماند.

دریچه های سولنویدی 24VDC معمولی 200~400mA را در هنگام اجرا مصرف می کنند.

خروجی ترانزیستور 0.75A این ها را با حاشیه ای برای ذخیره مدیریت می کند،و سرعت سوئیچینگ بالا اغلب یک مزیت است ، که طول عمر تماس رله را با این نرخ محصول بسیار بیشتر می کند.

لامپ های شاخص 24VDC 1050mA را جذب می کنند؛ چراغ های پرتاب کننده LED کمتر از 30mA را جذب می کنند.

خروجی ترانزیستور این را بدون تلاش هدایت می کند و برای سیگنال های شاخص مدل شده (برق زدن در نرخ های تعریف شده، ضلعی LED کنترل شده توسط PWM) ،تغییر سریع ترانزیستور برای تولید موج های تمیز ضروری است.

بارگیری بیش از 0.75A موتورهای کوچک DC که به طور مستقیم کار می کنند، سولناید های قدرتمندتماس گیرنده های بزرگ با کویل های 24VDC با جریان بالا ️ از میزان خروجی ترانزیستور فراتر می روند و باید از طریق یک رله 24VDC متداول که برای بار اندازه گیری شده است، متصل شوند..

حفاظت از مدار کوتاه الکترونیک داخلی

محافظت از مدار کوتاه در ترانزیستور EM 222 به عنوان یک محدود کننده جریان خود تنظیم کار می کند.هنگامی که جریان خروجی از آستانه حرکت ناشی از یک مدار کوتاه در سیم کشی میدان یا یک بار کوتاه مدار حفاظت کاهش می دهد یا جریان خروجی را قطع می کند.

این کانال معمولاً تا زمانی که برنامه PLC خروجی را چرخه نمی کند ، غیرفعال باقی می ماند (آن را خاموش می کند ، سپس دوباره روشن می کند) ، که اگر خطا پاک شود ترانزیستور را دوباره فعال می کند.

در محیط تولید، این رفتار به دو دلیل ارزشمند است.

اول، ماژول به دلیل نقص آسیب نمی بیند. برخلاف یک تماس رله که ممکن است توسط جریان مدار کوتاه محافظت نشده جوشیده یا فرسوده شود، حفاظت ترانزیستور از آسیب حرارتی جلوگیری می کند. دوم،کانال های دیگر به طور معمول کار می کنند یک خط خطی در یک خروجی بر هفت کانال باقی مانده یا بقیه I / O دستگاه تأثیر نمی گذارد.

کانال معیوب می تواند شناسایی و مورد بررسی قرار گیرد در حالی که ماشین همچنان با خروجی های تحت تاثیر قرار نمی گیرد.

این در تضاد با رله EM 222 است، که در آن یک مدار کوتاه به یک فیوز خارجی برای حفاظت بستگی دارد و تماس رله ممکن است قبل از پاک شدن فیوز آسیب ببیند.

در کاربردهایی که نقص های سیم کشی خروجی یک خطر عملیاتی واقع بینانه هستند، محیط های گرد و غبار، ماشین آلات با ابزار یا لوازم مکرر تغییر،یا سیستم هایی که اتصال دهنده های سیم کشی به طور معمول قطع می شوند ️ خروجی های خود محافظت کننده ماژول ترانزیستور یک مزیت عملیاتی معنی دار را نشان می دهد.

S7-200 CN تولید چین متغیر زمینه

پسوند "-0XA8" این را به عنوان یک نوع S7-200 CN تولید شده در چین شناسایی می کند، که در چین برای بازارهای پذیرفته شده گواهینامه CE تولید می شود.

از نظر عملکردی معادل 6ES7222-1BF22-0XA0 تولید شده در اروپا در تمام مشخصات الکتریکی، تعداد I / O، ویژگی های سوئیچ و سازگاری با اتوبوس S7-22X است.هر دو نوع از همان محیط برنامه نویسی STEP 7 Micro / WIN استفاده می کنند و نیازی به تمایز در برنامه PLC ندارند.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

نام "CN" نشان دهنده نوع تولید است اما هیچ پیامدی برای مهندس نصب و راه اندازی ماژول ندارد.

انواع XA8 و XA0 می توانند در یک زنجیره توسعه S7-22X بدون هیچ گونه ناسازگاری وجود داشته باشند.

سوالات عمومی

سوال 1: آیا خروجی ترانزیستور 6ES7222-1BF22-0XA8 می تواند پالس های مرحله ای مورد نیاز برای کنترل موتور مرحله ای را تولید کند؟

خروجی ترانزیستور می تواند در فرکانس های کافی برای بسیاری از کاربردهای موتور مرحله ای تغییر کند.زیمنس به طور خاص عملکرد PTO (Pulse Train Output) CPU S7-200 را طراحی کرده است.0 و Q0.1 از پردازنده های S7-22X برای تولید پالس موتور مرحله ای با عملکرد بالا، با پشتیبانی سخت افزاری اختصاصی برای کنترل فرکانس دقیق و مشخصات شتاب / کاهش سرعت.

برای تولید پالس مرحله اول، باید از خروجی PTO اختصاصی CPU استفاده شود.

خروجی ترانزیستور ماژول انبساط برای سیگنال های stepper کمکی (راه، فعال کردن، تنظیم مجدد) یا برای محورهای ثانویه که کنترل ساده تر قابل قبول است مناسب است.

س2: آیا خروجی ترانزیستور PNP (مصدر) یا NPN (غرق) است و آیا این بر سازگاری با دستگاه های زمینه ای تأثیر می گذارد؟

ماژول خروجی ترانزیستور S7-200 EM 222 خروجی های PNP را تولید می کند.هر ترانزیستور خروجی ترمینال خروجی را به منبع مثبت 24 ولت متصل می کند، از طریق بار، به پای منفی (0 ولت) منبع 24 ولت.

این پیکربندی منبع PNP با اکثر بارهای صنعتی 24VDC که برای ورودی های دیجیتال مثبت سیگنال سوئیچ (PNP) طراحی شده اند سازگار است.

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

سوال 3: چگونه محافظت از مدار کوتاه پس از یک خطا به طور خودکار پس از رفع خطا تنظیم می شود یا برنامه PLC باید عمل کند؟

رفتار دقیق بازیابی بستگی به طراحی مدار محافظت و شدت خطا دارد. در اکثر پیاده سازی ها، پس از یک سفر محافظت از شارژ کوتاه،خروجی همچنان خاموش است حتی اگر خطا پاک شود..

برنامه PLC برای فعال کردن ترانزیستور دوباره باید خروجی را چرخه کند (۰" و سپس "1" را به بیت خروجی بنویسد). یک چرخه قدرت کوتاه از منبع بار ماژول گسترش نیز می تواند حفاظت را تنظیم کند.

قبل از بازنشستن، the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

Q4: آیا می توان ماژول ترانزیستور EM 222 را با ماژول EM 222 رله در همان زنجیره گسترش S7-22X مخلوط کرد؟

بله، بس توسعه S7-22X هر ترکیبی از ورودی دیجیتال، خروجی دیجیتال (ریله یا ترانزیستور)و ماژول های توسعه آنالوگ در محدوده ماژول گسترش کل CPU (7 ماژول برای S7-224/224XP/226)، 2 برای S7-221/222).

رله EM 222 و ترانزیستور EM 222 می توانند موقعیت های مجاور در همان زنجیره گسترش را اشغال کنند،و برنامه PLC به طور یکسان به خروجی های خود رسیدگی می کند باایت های خروجی متوالی (QB) صرف نظر از اینکه نوع خروجی اصلی رله یا ترانزیستور باشد.

این قابلیت مخلوط و تطبیق به طراح ماشین اجازه می دهد خروجی رله را به بار AC و محرک های چرخه نادر اختصاص دهد و خروجی ترانزیستور را به بار DC با سرعت بالا، در یک،زنجیره انبساط فشرده.

س5: S7-200 CN متوقف شده است. تا چه مدت ماژول های ترانزیستوری EM 222 جایگزین در دسترس خواهند بود؟

زیمنس به طور رسمی تولید سیستم عامل های S7-200 و S7-200 CN را متوقف کرد و پایان فروش فعال به تدریج در طول چندین سال اتفاق افتاد.

در حالی که زیمنس دیگر این ماژول ها را از طریق کانال های فروش استاندارد خود تامین نمی کند، پایگاه نصب شده تجهیزات S7-200 CN در سراسر جهان قابل توجه است،و بازار ثانویه فروشنده های مازاد صنعتی، بازسازی کنندگان و تامین کنندگان تخصصی اتوماسیون قدیمی

برای سایت هایی که دارای تاسیسات قابل توجهی S7-200 CN هستند، رویکرد عملی این است که ماژول های ذخیره سازی حیاتی (از جمله ترانزیستور EM 222 و نسخه های رله) را شناسایی کنید، سطح موجود موجود را ارزیابی کنید،و واحدهای اضافی برای پوشش عمر باقی مانده انتظار می رود تجهیزات از ذخایر مازاد موجود.
