| محل منبع | آلمان |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6ES7212-1AE40-0XB0 |

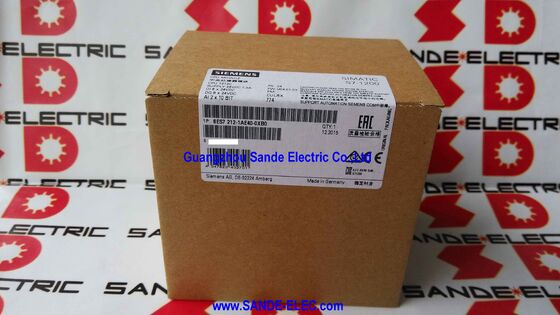

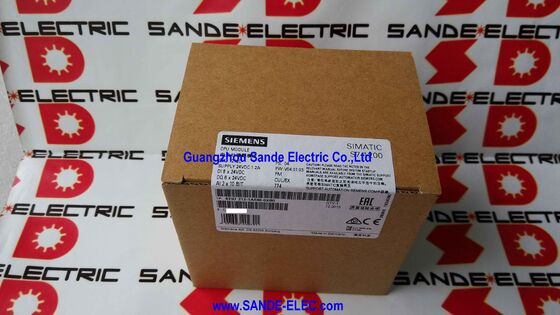

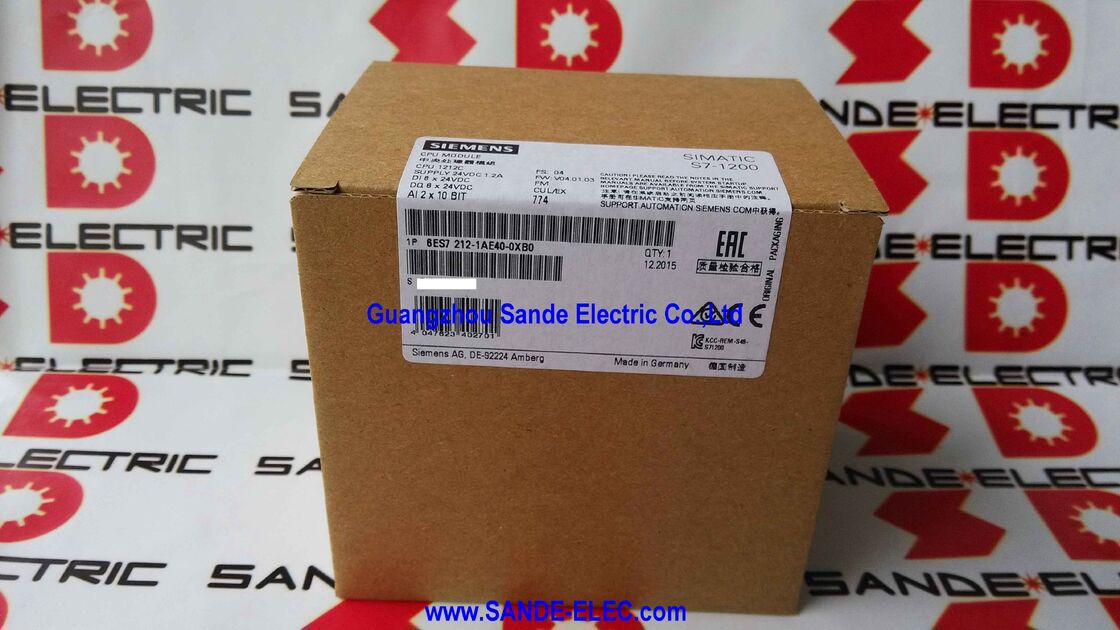

این 6ES7212-1AE40-0XB0 یک PLC فشرده SIMATIC S7-1200 CPU 1212C در نسخه DC/DC/DC است. زیمنس این مدل را با 8 ورودی دیجیتال 24 ولت DC، 6 خروجی دیجیتال 24 ولت DC، 2 ورودی آنالوگ 0 تا 10 ولت DC، یک منبع تغذیه 24 ولت DC با محدوده مجاز 20.4 تا 28.8 ولت و حافظه برنامه/داده 100 کیلوبایتی بستگی دارد.
زیمنس همچنین فریمور V4.7 و مهندسی با STEP 7 V20 یا بالاتر را برای این CPU خاص لیست کرده است.
این کنترلر برای وظایف اتوماسیون فشرده طراحی شده است که در آن کنترل منطقی، ورودی/خروجی دیجیتال محلی و مقدار کمی پردازش سیگنال آنالوگ باید در یک بدنه CPU ادغام شوند.
ترکیب ورودی/خروجی داخلی آن را برای پنل هایی که کنترلر باید سنسورها، سیگنال های سوئیچینگ و مقادیر آنالوگ پایه را بدون وابستگی فوری به ماژول های سیگنال اضافی مدیریت کند، مناسب می کند.
پروفایل سخت افزاری منتشر شده آن را به وضوح در محدوده کنترلرهای فشرده S7-1200 قرار می دهد تا در نقش ورودی/خروجی توزیع شده یا فقط ارتباطی.
| پارامتر | مقدار |
|---|---|
| شماره قطعه | 6ES7212-1AE40-0XB0 |
| سازنده | زیمنس |
| نوع محصول | CPU فشرده SIMATIC S7-1200 CPU 1212C |
| نسخه سخت افزار | DC/DC/DC |
| ورودی های دیجیتال | 8 × 24 ولت DC |
| خروجی های دیجیتال | 6 × 24 ولت DC |
| ورودی های آنالوگ | 2 × 0 تا 10 ولت DC |
| ولتاژ نامی منبع تغذیه | 24 ولت DC |
| محدوده مجاز منبع تغذیه | 20.4 تا 28.8 ولت DC |
| حافظه برنامه/داده | 100 کیلوبایت |
| نسخه فریمور | V4.7 |
| نرم افزار مهندسی | STEP 7 V20 یا بالاتر |
این CPU برای کنترل ماشین فشرده، پنل های اتوماسیون کوچک، سیستم های انتقال و جابجایی مواد، جعبه های کنترل تاسیسات و سایر تاسیساتی که در آن یک PLC مرکزی باید کنترل دیجیتال محلی را با تعداد محدودی اندازه گیری آنالوگ ترکیب کند، مناسب است.
از آنجایی که کانال های دیجیتال و آنالوگ داخلی را در خود جای داده است، در پروژه هایی که به ردپای سخت افزاری فشرده نیاز دارند و در عین حال منطق کنترل اصلی را در یک پلتفرم S7-1200 فعلی نگه می دارند، به خوبی کار می کند.
برای کارهای جایگزینی، استفاده از همان مدل CPU به حفظ چیدمان ورودی/خروجی داخلی اصلی، کلاس منبع تغذیه DC و پلتفرم هدف پروژه کمک می کند.
در سیستم های PLC فشرده، این نکات مستقیماً اهمیت دارند زیرا بدنه کنترلر اغلب سیم کشی کابینت، تعداد کانال های پایه و محیط مهندسی اصلی را تعریف می کند.
بررسی های کلیدی عبارتند از: نام CPU 1212C، نسخه سخت افزار DC/DC/DC، ساختار ورودی/خروجی داخلی 8 DI / 6 DO / 2 AI و محدوده منبع تغذیه 24 ولت DC. این نکات مشخص می کنند که آیا CPU با مفهوم کنترل نصب شده و سیم کشی پنل اصلی مطابقت دارد یا خیر.
Q1: 6ES7212-1AE40-0XB0 چه نوع کنترلی است؟
این یک PLC فشرده SIMATIC S7-1200 CPU 1212C است. زیمنس آن را به عنوان یک مدل DC/DC/DC با ورودی/خروجی دیجیتال و آنالوگ داخلی لیست می کند، بنابراین یک CPU کامل برای اتوماسیون فشرده است تا یک ماژول توسعه یا ارتباطی.
پیکربندی منتشر شده برای این قطعه خاص 8 DI، 6 DO و 2 AI بستگی دارد.
Q2: چرا نسخه DC/DC/DC مهم است؟
زیرا آن نسخه سخت افزار نحوه تغذیه CPU و نحوه رفتار ورودی/خروجی داخلی آن را تعریف می کند. این مدل از منبع تغذیه 24 ولت DC استفاده می کند، دارای ورودی های دیجیتال 24 ولت DC و خروجی های دیجیتال 24 ولت DC بستگی دارد.
در کارهای جایگزینی، حفظ همان نسخه سخت افزار به حفظ ساختار منبع تغذیه کابینت اصلی و روش سیم کشی خروجی کمک می کند.
Q3: قابلیت ورودی آنالوگ داخلی چه چیزی را اضافه می کند؟
دو ورودی آنالوگ 0 تا 10 ولت DC به کنترلر اجازه می دهد تا سیگنال های آنالوگ پایه را مستقیماً در CPU پردازش کند. این در سیستم های فشرده که فقط تعداد کمی کانال آنالوگ مورد نیاز است و نیازی به افزودن ماژول ورودی آنالوگ جداگانه فقط برای خواندن چند مقدار فرآیند نیست، ارزشمند است.
Q4: آیا این برای محیط های مهندسی فعلی زیمنس مناسب است؟
بله. زیمنس فریمور V4.7 و مهندسی با STEP 7 V20 یا بالاتر را برای این CPU خاص لیست کرده است.
این آن را به یک مدل S7-1200 فعلی تبدیل می کند تا یک کنترلر فشرده نسل قبلی.
Q5: قبل از سفارش چه مواردی باید بررسی شود؟
شماره قطعه نصب شده را بررسی کنید، تأیید کنید که کنترلر CPU 1212C است، تأیید کنید که سیستم به نسخه DC/DC/DC نیاز دارد و اطمینان حاصل کنید که برنامه نصب شده به همان ساختار ورودی/خروجی داخلی 8 ورودی دیجیتال، 6 خروجی دیجیتال و 2 ورودی آنالوگ بستگی دارد.
اینها نکات سازگاری اصلی برای این مدل هستند.
