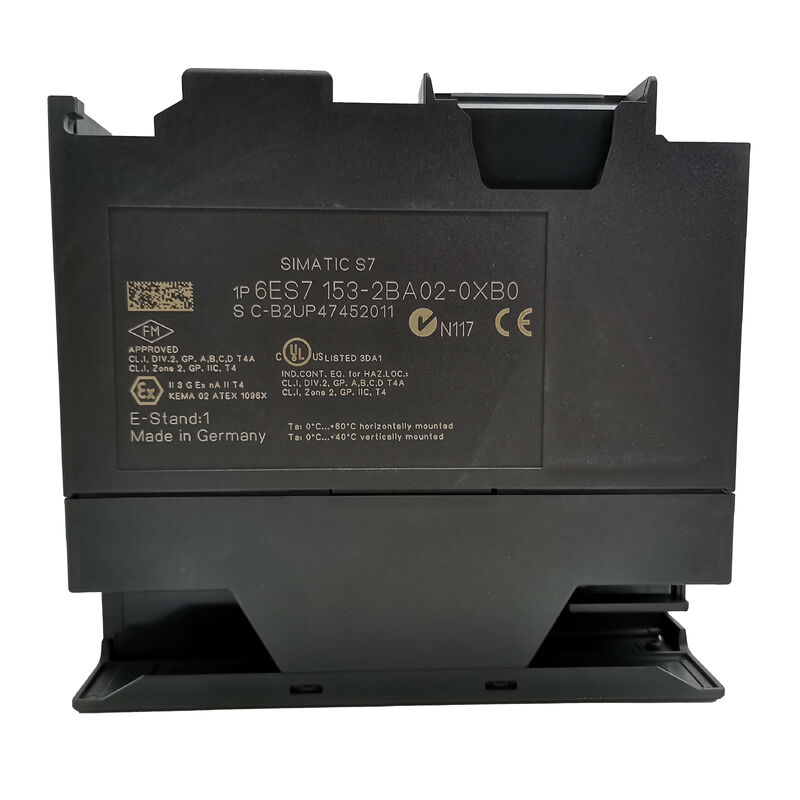

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP ویژگی های بالا 12 ماژول / افزوده / تایم استیمپینگ ایزوکران / هارت گسترش یافته / DP / PA لینک / 24VDC

ماژول رابط ET 200M با ظرفیت کامل چه چیزی HF را از سایر انواع IM 153-2 متمایز می کند

چندین نوع IM 153-2 در خانواده ET 200M وجود دارد و آنها به روش هایی متفاوت هستند که بر طراحی سیستم بیشتر از آنچه نام های مشابه آنها نشان می دهد تأثیر می گذارد.6ES7153-2BA02-0XB0 در رتبه بالا در سلسله مراتب توانایی IM 153-2 قرار دارد.:

ظرفیت ایستگاه 12 ماژول اولین مزیت عملی است. یک ایستگاه استاندارد 8 ماژول بیشتر پیکربندی ها را اداره می کند. یک ایستگاه 12 ماژول به تاسیسات با I / O آنالوگ متراکم،ترکیبی از دیجیتال، ماژول های آنالوگ و عملکردی، یا گره های سنگین ابزار که در آن 8-ماژول محدودیت نیروهای تقسیم یک گروه I / O منطقی به دو ایستگاه جداگانه است.

مطابقت DP/PA Link و Y-Link دومین تفاوت کلیدی است.نوع 2AA02 نمی تواند در معماری های DP/PA Link استفاده شود تنها سری 2BA می تواند به عنوان ماژول رابط در یک DP/PA Link یا Y-Link عمل کندبرای سیستم های اتوماسیون فرآیند که دستگاه های زمینه ای PROFIBUS PA را از طریق یک لینک DP / PA ادغام می کنند، 2BA02 مشخصات صحیح است.

مشخصات کلیدی

برچسب زمانی ایزوکران 32 سیگنال در هر اسلات

2BA02 از تایم استیمپلت ایزوکرونی تا 128 سیگنال ورودی دیجیتال در سراسر ایستگاه 12 ماژول پشتیبانی می کند، با حداکثر 32 سیگنال در هر اسلات فردی.حالت ایزوکران، ضبط داده های ماژول را با چرخه اتوبوس PROFIBUS DP هماهنگ می کنداین یک مرجع زمانی سازگار با چرخه برنامه کنترل کننده به جای حرکت ساعت مستقل در سطح ماژول را فراهم می کند.

برای ثبت توالی حوادث در کارخانه های فرآوری، بازسازی ترتیب دقیق آلارم های ابزار، تغییرات حالت شیر،و یا سفر های متقابل پس از یک حادثه برنامه های کاربردی از جمله سیستم های حفاظت از نیروگاه، قفل های ایمنی پالایشگاه و ثبت حوادث فرآیند دسته به این قابلیت بستگی دارد.

طرح گسترش یافته هارت و برده

متغیرهای ثانویه HART گسترش یافته:انتقال استاندارد HART شامل متغیر اصلی و داده های محدود فرآیند است.2BA02 حجم داده های HART را گسترش می دهد تا شامل متغیرهای ثانویه شوداین مقادیر اضافی در داده های فرآیند ایستگاه به برنامه کنترل کننده در دسترس هستند.

ابتکارکار برده برای Drive ES و Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionاین باعث کاهش تاخیر برای چرخه های خواندن / نوشتن پارامتر در برنامه های مدیریت پارامتر درایو می شود.

سناریوهای کاربرد

ایستگاه های اتصال DP/PA در اتوماسیون فرآیند:ابزار پردازش بر روی PROFIBUS PA از طریق یک DP/PA Link به کنترل کننده S7 متصل می شود.2BA02 به عنوان ماژول رابط برای بخش I / O ET 200M DP / PA Link پیکربندی که 2AA02 نمی تواند پشتیبانی کند.

گره های دستگاه های فشرده:12 ماژول آنالوگ در یک کابینت مرکزی ابزارسازی فشار، دمای، جریان و ورودی سطح همه در یک ایستگاه ET 200M.برچسب زمانی ایزوکرانوس، توالی تغییرات متغیر فرآیند را در طول حوادث اختلال ثبت می کند..

نظارت بر محرک با ابزار های HART:وضعیت درایو VFD از طریق Slave Initiative + داده های فرستنده HART چند متغیر از طریق متغیرهای ثانویه گسترش یافته ، هر دو از یک ایستگاه 2BA02 بدون سخت افزار اضافی در دسترس هستند.

سوالات عمومی

سوال 1: تفاوت عملکردی بین 2BA02 و 2BA82 (6ES7153-2BA82-0XB0) چیست؟

هر دو انواع IM 153-2 HF هستند که از 12 ماژول ، افزایشی ، تایم استامپ ایزوکرانوس و DP / PA Link پشتیبانی می کنند.2BA82 یک تجدید نظر سخت افزاری بعدی با ویژگی های الکتریکی کمی به روز شده است (650mA در مقابل 600mA در حال حاضر رتبه بندی شده) و نرم افزار تجدید نظر شدهبرای سیستم های نصب شده با استفاده از 2BA02 ، جایگزینی مستقیم 2BA02 سازگاری نرم افزار یکسان را حفظ می کند. 2BA82 و جانشین 2BA10 قابلیت های کاربردی مشابهی را فراهم می کنند.

سوال2: چرا 2BA02 با DP/PA Link سازگار است در حالی که 2AA02 سازگار نیست؟

پیوند DP/PA نیاز به ماژول رابط دارد تا از خدمات DPV1 acyclic، تشخیص گسترده، و مشخصات خاص برده PROFIBUS DP که برای عملیات پیوند DP/PA تعریف شده است، پشتیبانی کند.سری 2BA این قابلیت های توسعه یافته DPV1 را اجرا می کند. سری 2AA شامل افزونه های پروفایل DPV1 سمت برده مورد نیاز برای عملکرد رابط رابط DP / PA Link نیست. این یک تفاوت در معماری نرم افزار و سخت افزار است ،نه تنظیمات پیکربندی.

س3: آیا ماژول های FM و CP می توانند در 12 اسلات نصب شوند یا فقط ماژول های سیگنال؟

هر ترکیبی از ماژول های سیگنال S7-300 (SM) ، ماژول های عملکرد (FM) و پردازنده های ارتباطی (CP) که برای استفاده از ET 200M آزاد شده اند می توانند 12 اسلات را پر کنند.و ماژول های CP برای PROFIBUS یا AS-Interface در ایستگاه 2BA02 مانند یک قفسه مرکزی S7-300 کار می کنندتعداد کل SM + FM + CP با هم نباید بیش از 12 باشد.

سوال 4: آدرس ایستگاه PROFIBUS 801Eh چه چیزی را نشان می دهد؟

801Eh VendorID (شناختی سازنده و خانواده دستگاه) است که در فایل GSD برای این ماژول کدگذاری شده است.این در ابزار پیکربندی شبکه PROFIBUS DP ظاهر می شود و هویت ماژول را هنگامی که استاد DP جدول ایستگاه خود را ایجاد می کند تأیید می کندآدرس واقعی اتوبوس PROFIBUS (۱۲۵) به طور مستقل از طریق سوئیچ DIL در صفحه جلو ماژول تنظیم می شود.

س5: کدام ابزار برنامه نویسی ایستگاه 2BA02 را در پروژه S7 پیکربندی می کند؟

مرحله 7 پیکربندی سخت افزاری HW Config (Classic) یا TIA Portal ایستگاه ET 200M را اداره می کند تعیین آدرس PROFIBUS، پیکربندی ماژول هایی که در هر محل قرار دارند،و اجازه دادن به زمان و پارامترهای HART. فایل GSD برای 2BA02 باید در محیط برنامه نویسی نصب شود قبل از اینکه ماژول در کاتالوگ سخت افزار ظاهر شود. فایل های GSD از مخزن مستندات محصول در دسترس هستند.
