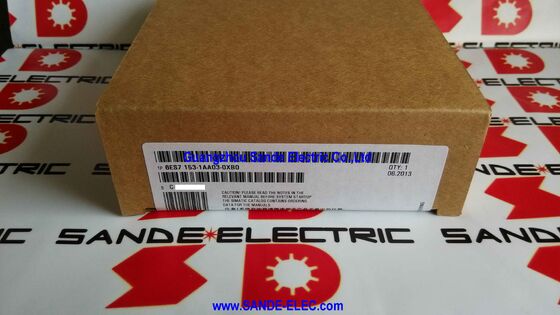

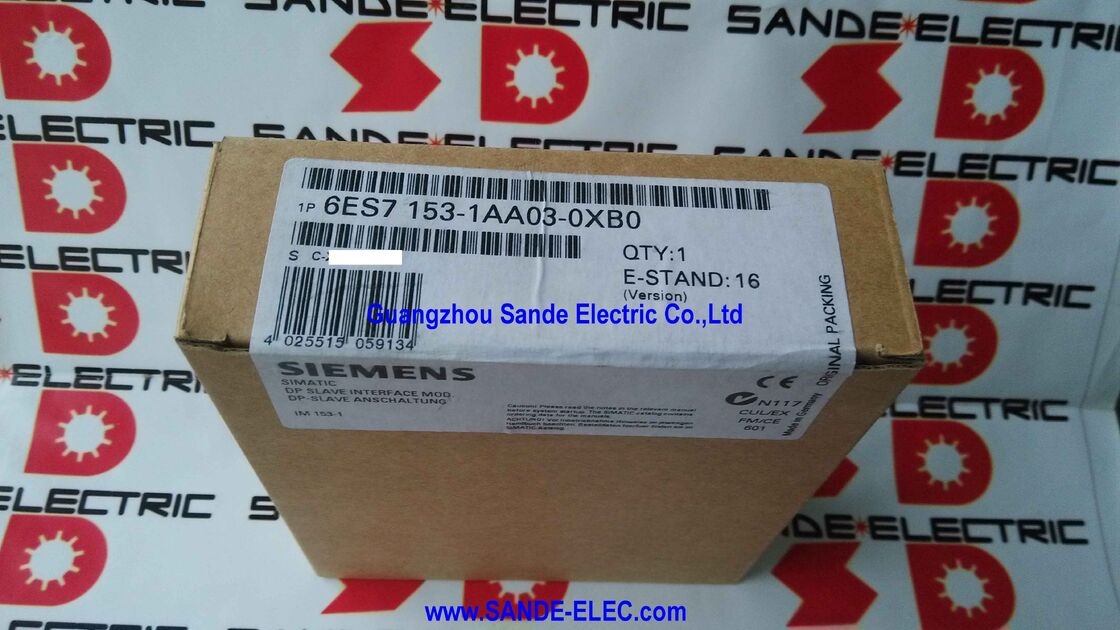

SIMATIC DP، INTERFACE IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

زیمنس 6ES7153-1AA03-0XB0∙ SIMATIC ET 200M IM 153-1 DP ST ∙ PROFIBUS DP Interface / Max 8 S7-300 Modules / 24VDC / 350mA / 5ms Bridging / 3W

رابط که ET 200M را به PROFIBUS متصل می کند

IM 153-1 DP ST ماژول رابط رابط PROFIBUS DP در سر هر ایستگاه I/O توزیع شده ET 200M است. بدون آن،ماژول های سیگنال در قفسه ET 200M هیچ اتصال شبکه ای ندارند IM 153-1 چیزی است که ایستگاه را برای استاد PROFIBUS DP قابل مشاهده می کند، مبادله داده های I / O چرخه ای را مدیریت می کند و داده های ارتباطی را به ماژول های سیگنال S7-300 نصب شده در صفحه پشتی داخلی ایستگاه توزیع می کند.

IM 153-1 DP ST نوع استاندارد است نه High Feature (IM 153-2 HF) ، از حداکثر 8 ماژول سیگنال S7-300 در هر ایستگاه پشتیبانی می کند ، مبادله چرخه ای استاندارد PROFIBUS DP ،و تشخیص ایستگاه های پایههیچ افزونه ای وجود ندارد، هیچ حالت ایزوکران و هیچ سرویس DP V1 acyclic وجود ندارد.برای دستگاه هایی که ایستگاه فقط به تبادل I/O دورانی قابل اعتماد بدون همگام سازی زمان یا مدیریت دستگاه هوشمند نیاز دارد، IM 153-1 DP ST همه چیز مورد نیاز را با هزینه و پیچیدگی کمتر از نوع HF فراهم می کند.

The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipmentوقفه های کوتاه که در غیر این صورت باعث می شود ایستگاه از اتوبوس PROFIBUS خارج شود و نیاز به راه اندازی مجدد داشته باشد بدون از دست دادن داده ها از بین می رود.

مشخصات کلیدی

سناریوهای کاربرد

کابینت I/O توزیع شده در بخش ماشین:یک قفسه ET 200M نصب شده در یک پانل فرعی محلی در نزدیکی بخش ماشین، متصل به CPU اصلی S7-300 یا S7-400 از طریق PROFIBUS DP.IM 153-1 DP ST ارتباطات را از کابل اصلی PROFIBUS مدیریت می کند؛ سیم کشی میدان برای سنسورها و محرک ها در آن بخش به صورت محلی متصل می شود.

تعویض در سیستم های موجود مبتنی بر پروفیبوس:بسیاری از سیستم های S7-300، S7-400 و PCS 7 ساخته شده در اطراف PROFIBUS DP با ایستگاه های ET 200M همچنان در تولید هستند.جایگزین کردن آن با همان IM 153-1 DP ST استقرار ایستگاه بدون تغییر پیکربندی ️ آدرس PROFIBUS از طریق سوئیچ چرخشی تنظیم شده است تا با اصلی مطابقت داشته باشد، و بانک ماژول سیگنال زیر آن بدون مزاحمت است.

پانل های میدان صنعتی:ET 200M با IM 153-1 DP ST استاندارد در جعبه های اتصال میدان صنعت فرآیند است که در آن فرستنده های آنالوگ و دستگاه های میدان مجزا به یک صندوق DP PROFIBUS متصل می شوند.حداکثر 8 ماژول سیگنال در هر ایستگاه، تعداد معقول دستگاه های ساحلی را از یک نقطه توزیع واحد مدیریت می کند..

I/O استاندارد مقرون به صرفه بدون افزونه:در صورتی که دسترسی ایستگاه ها در هنگام تغییر حالت کنترل کننده در سطح استاد PROFIBUS (S7-400H با دو استاد DP) مدیریت شود، ایستگاه های استاندارد IM 153-1 DP ST اغلب کافی هستند.معماری افزوده در سمت استاد قرار دارد؛ ایستگاه به سادگی دوباره به فرمانده فعال متصل می شود.

سوالات عمومی

سوال1: تفاوت IM 153-1 DP ST با IM 153-2 HF چیست؟

IM 153-1 DP ST پشتیبانی از حداکثر 8 S7-300 ماژول با استاندارد چرخه ای PROFIBUS DP تبادل فقط بدون افزایشی، بدون حالت ایزوکران، بدون خدمات DP V1 acyclic، بدون تایم استمپینگ.IM 153-2 HF از 12 ماژول پشتیبانی می کند، افزوده شدن ایستگاه (اتصال افزوده دو-DP) ، حالت ایزوکران و دسترسی به پارامترهای آسیکلی DP V1. IM 153-1 DP ST را برای تاسیسات استاندارد مشخص کنید.IM 153-2 HF برای ایستگاه هایی که نیاز به کار اضافی یا کار ایزوکران دارند.

سوال2: آدرس ایستگاه PROFIBUS چگونه تنظیم می شود؟

از طریق یک انتخاب کننده آدرس چرخش بر روی صفحه جلو ماژول. تنظیم آدرس برای مطابقت با ارزش اختصاص داده شده به این برده در پیکربندی سخت افزاری STEP 7 استاد DP.عدم تطابق بین انتخاب کننده فیزیکی و آدرس پیکربندی شده LED BF (خطای اتوبوس) را فعال می کند و ایستگاه را از چرخه اتوبوس PROFIBUS حذف می کند تا زمانی که اصلاح شود.

س3: اگر اتصال PROFIBUS از بین برود، چه اتفاقی برای خروجی های ET 200M می افتد؟

کنترل پروفیبوس ماژول زمانی که هیچ تلگرام معتبر دی پی در زمان بندی شده دریافت نشود، منقضی می شود.ایستگاه ET 200M وارد حالت امن می شود پاسخ در هر ایستگاه در طول راه اندازی قابل تنظیم است.

Q4: آیا ماژول های سیگنال S7-300 از هر گونه تجدید نظر می توانند با IM 153-1 DP ST استفاده شوند؟

بله، IM 153-1 DP ST با تمام انواع S7-300 SM (ماژول های سیگنال) ، FM (ماژول های عملکردی) و CP (پروسسورهای ارتباطی) که در استخر ET 200M قرار دارند سازگار است.تا حداکثر 8 ماژول-تأكيد سازگاري براي هر وظيفه تخصصي يا ماژول ارتباطات با مستندات محصول زيمنس

سوال 5: منبع 6ES7153-1AA03-0XB0 کجاست؟

از طریق Siemens ET 200M aftermarket کانال های خدمات Siemens، فروشندگان قطعات یدکی اتوماسیون صنعتی و تامین کنندگان مازاد مورد آزمایش قرار می گیرند.IM 153-1 AA03-0XB0 یک ماژول رابط ET 200M گسترده استدر دسترس بودن بازار پس از فروش به طور کلی قابل اعتماد است. شماره کامل قطعه را از جمله نسخه AA03-0XB0 از برچسب ماژول نصب شده تایید کنیدAA02) از نظر عملکردی سازگار هستند اما AA03 آخرین نسخه از این سری است.
