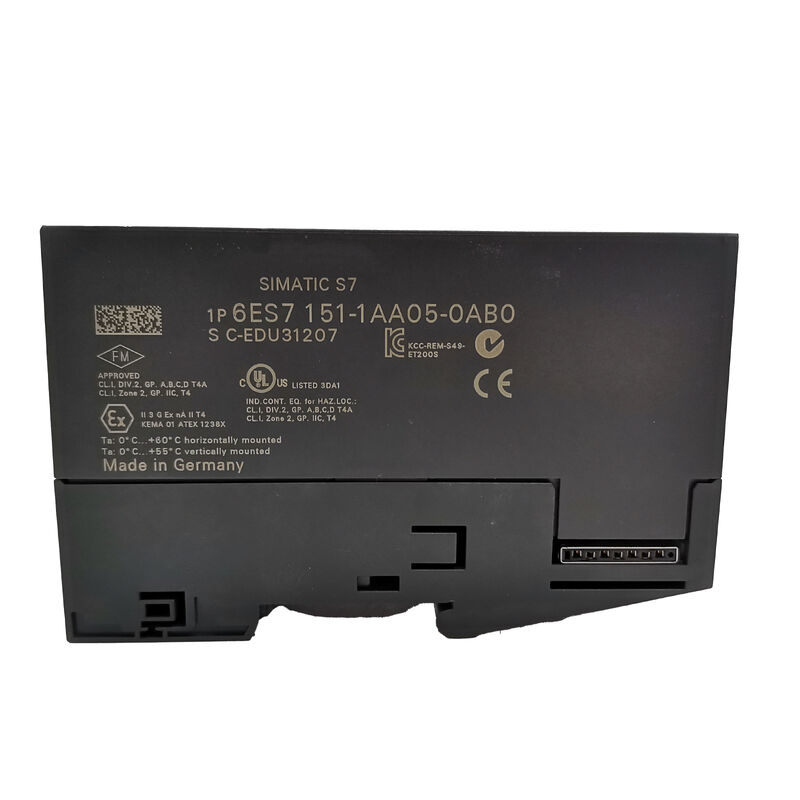

ماژول رابط 6ES7151-1AA05-0AB0 6ES7 151-1AA05-0AB0 6ES7151-1AAO5-OABO

سیمنز 6ES7151-1AA05-0AB0∙ SIMATIC ET 200S IM 151-1 استاندارد PROFIBUS ماژول رابط DP، RS-485، 12 Mbit / s، 244 بایت I / O، DPV0 و DPV1، 63 ماژول، 9-Pin Sub-D، ماژول پایان شامل

مرور کلی

درسیمنس 6ES7151-1AA05-0AB0استاندارد IM 151-1 است که ماژول رابط PROFIBUS DP را تشکیل می دهد که سر یک ایستگاه I/O توزیع شده ET 200S است.

در مجموعه فیزیکی ایستگاه ET 200S، ماژول رابط اولین ماژول سمت چپ است، به دنبال آن یک ماژول قدرت و سپس ماژول های I / O الکترونیکی است.همه چيزي که ايستگاه در مورد استاد پروفيبوسش ميدونه، آدرس خود را دارد و داده های I/O چرخه ای آن از طریق این ماژول واحد جریان می یابد.

نام استاندارد این را از نوع High Feature (HF) متمایز می کند.

در صورتی که HF حالت ایزوکران و سرویس های آسیکلیک DP V1 گسترش یافته را اضافه می کند، نسخه استاندارد نیاز کامل PROFIBUS DP را برای اکثریت قریب به اتفاق برنامه های توزیع شده I / O پوشش می دهد:تبادل I/O چرخه ای با سرعت تا 12 Mbit/s، DP V1 برای دسترسی به پارامترهای آنلاین و تشخیص، مدیریت گزینه برای پیکربندی های ماشین انعطاف پذیر و تبادل مستقیم داده ها (وضعیت ناشر) برای به اشتراک گذاری داده های I / O همتا بین برده ها.

AA05 پنجمین تجدید نظر سخت افزاری در خط استاندارد IM 151-1 است که AA00 را از AA04 جایگزین می کند.هر تجدید نظر پیشرفت های تدریجی را به ارمغان آورده است AA05 قابلیت تبادل مستقیم داده ها (نشر کننده) و دسترسی به داده های شناسایی را اضافه می کند، گسترش قابلیت های ماژول اصلی در حالی که حفظ کاملا سازگار با گذشته است.

یک AA05 از نظر فیزیکی و عملکردی جایگزین هر نوع AA قبلی در یک ایستگاه ET 200S موجود بدون تغییر پیکربندی می شود.

مشخصات کلیدی

PROFIBUS DP V0 و V1

PROFIBUS DP V0 لایه چرخه ای است: استاد DP داده های خروجی را برای این برده از تصویر خروجی خود می خواند و آن را به ایستگاه ET 200S می نویسد.ایستگاه داده های ورودی فعلی خود را می خواند و آن را به استاد می فرستد.

این مبادله هر چرخه اتوبوس به طور خودکار و بدون هیچ دستور برنامه ای صورت می گیرد.

داده های I/O در مناطق ورودی تصویر فرآیند (PII) و خروجی (PIQ) استاد در آدرس هایی که در هنگام پیکربندی سخت افزار اختصاص داده شده اند ظاهر می شوند.

DP V1 این را با سرویس های acyclic گسترش می دهد. هنگامی که ایستگاه ET 200S در حالت DPV1 تحت یک استاد SIMATIC S7 کار می کند،استاد DP می تواند سوابق داده را از ماژول های ET 200S جداگانه (DS_READ) بخواند و داده های پارامتر را به آنها بنویسد (DS_WRITE) در طول عملیات زنده بدون قطع تبادل I / O چرخه ای.

این پایه برای اصلاح آنلاین پارامترهای مقیاس بندی ماژول آنالوگ، واحدهای مهندسی ماژول دمای و هر پارامتر ماژول است که می تواند بدون از دسترس خارج شدن ایستگاه به روزرسانی شود.

حداکثر طول پارامتر 240 بایت در هر اسلات در حالت DPV1 می تواند ساختار پارامتر حتی پیچیده ترین ماژول های الکترونیکی ET 200S را پوشش دهد.از جمله موتور استارترها با پارامتر سازی کامل و ماژول های عملکردی با داده های پیکربندی گسترده.

مبادله مستقیم داده ها در حالت Publisher

تبادل مستقیم داده ها به این ایستگاه ET 200S اجازه می دهد تا داده های ورودی خود را به طور همزمان به چندین استاد DP و برده DP در همان بخش PROFIBUS منتشر کند.

در حالت ناشر، ایستگاه داده های I/O خود را در اتوبوس در یک نقطه تعریف شده در چرخه اتوبوس DP master در دسترس قرار می دهد.و سایر دستگاه ها (که به عنوان مشترکان پیکربندی شده اند) می توانند این داده ها را به طور مستقیم بدون هدایت آن از طریق برنامه اصلی DP بخوانند..

This cross-traffic capability has practical value in conveyor and transfer systems where multiple motion controllers share positional or sensor data — rather than routing all data through a central master and redistributing it، ایستگاه منبع به طور مستقیم به مصرف کنندگان منتشر می کند.

نتیجه کاهش هزینه پردازش اصلی و زمان های به روزرسانی موثر سریعتر برای ایستگاه های مشترک است.

مدیریت گزینه ای ️ تنظیمات انعطاف پذیر ایستگاه

هنگامی که Option Handling در مجموعه پارامتر STEP 7 ایستگاه ET 200S فعال است،استاد DP بدون ایجاد خطای تشخیصی، اسلات های ماژول را که توسط ماژول های RESERVE به جای ماژول های الکترونیکی پیکربندی شده اشغال می شوند تحمل می کند..

این قابلیت در طرح های ماشین مورد استفاده قرار می گیرد که در آن یک سخت افزار ماشین پایه، چندین نوع محصول را در بر می گیرد:یک ماژول اندازه گیری اختیاری می تواند برای انواع پیشرفته نصب شود و با یک ماژول RESERVE برای انواع اساسی جایگزین شود.، بدون نیاز به پیکربندی سخت افزاری جداگانه برای هر نوع.

بدون Option Handling، DP master هر اسلات پیکربندی شده را در هنگام راه اندازی با ایستگاه فیزیکی بررسی می کند؛ هر عدم تطابق، ایستگاه را از ورود به RUN متوقف می کند.

با آن، ایستگاه بدون توجه به اینکه کدام ماژول های اختیاری وجود دارد، به طور طبیعی شروع می شود و برنامه پیکربندی نصب شده را از طریق بایت وضعیت هر اسلات تشخیص می دهد.

سوالات عمومی

سوال1: AA05 توسط AA06 جایگزین شده است. آیا آنها به طور مستقیم در یک ایستگاه موجود قابل تعویض هستند؟

بله، AA06 یک جایگزین سخت افزاری مستقیم برای AA05 است ابعاد فیزیکی، هندسه نصب، کانکتور PROFIBUS، و رفتار عملکردی یکسان است.

AA06 اصلاحات جزئی در نرم افزار و سخت افزار را معرفی کرد،اما تغییر برای پیکربندی سخت افزاری DP master و پروژه STEP 7 شفاف است ️ هنگام جایگزینی AA06 با AA05 شکست خورده نیازی به پیکربندی مجدد نیست.

سوال2: آدرس ایستگاه PROFIBUS در استاندارد IM 151-1 چگونه تنظیم شده است؟

آدرس PROFIBUS از طریق یک انتخاب کننده آدرس چرخش قابل دسترسی از صفحه جلو ماژول معمولا با استفاده از یک پیچک کوچک تنظیم می شود.

انتخاب کننده آدرس ایستگاه را از 1 تا 125 در سخت افزار تنظیم می کند.

آدرس باید با ارزش اختصاص داده شده به این برده در پیکربندی سخت افزاری استاد DP در مرحله 7 مطابقت داشته باشد.

یک عدم تطابق LED BF را روشن می کند و مانع از شرکت ایستگاه در چرخه اتوبوس PROFIBUS می شود تا زمانی که اصلاح شود.

سوال 3: حداکثر طول کابل بین این ماژول و استاد PROFIBUS DP چیست؟

حداکثر طول کابل PROFIBUS بستگی به نرخ باد پیکربندی شده دارد.

در 12 Mbit / s، حداکثر طول بخش 100m است؛ در 1.5 Mbit / s به 200m گسترش می یابد؛ در 187.5kbps به 1,000m می رسد؛ در 9.6kbps حداکثر 1200m است.

این ها طول قطعات هستند که با تکرار کننده ها، کل مسیرهای اتوبوس طولانی تر ممکن است.کابل استاندارد سیمنس PROFIBUS (6XV1830-0EH10 یا معادل آن) با محافظ و پایان صحیح در هر انتهای هر بخش مورد نیاز است.

Q4: آیا می توان نرم افزار ثابت در IM 151-1 AA05 را به روز کرد و چگونه؟

به روزرسانی های نرم افزار از طریق PROFIBUS DP با استفاده از عملکرد به روزرسانی نرم افزار STEP 7 انجام می شود. فایل به روزرسانی (*.UPD شکل) توسط زیمنس از طریق پورتال پشتیبانی صنعت توزیع می شود. در طول به روزرسانی,مدیر DP تصویر نرم افزار را از طریق اتصال زنده PROFIBUS به ماژول رابط دانلود می کند؛ ماژول به روزرسانی را اعمال می کند و دوباره راه اندازی می شود.

هیچ سخت افزاری اضافی لازم نیست.

توجه داشته باشید که به روز رسانی نرم افزار برای نسل AA05 ممکن است در مقایسه با AA06 محدودیت داشته باشد و قبل از ادامه باید اسناد زیمنس برای نسخه خاص نرم افزار بررسی شود.

سوال 5: تبادل مستقیم داده (نشرگر) چیست و کدام داده های ماژول ET 200S می توانند منتشر شوند؟

در حالت ناشر، IM 151-1 AA05 داده های ورودی خود را در یک اسلات تعریف شده در چرخه DP، مستقل از مبادله معمولی استاد-غلام، در اتوبوس PROFIBUS قرار می دهد.

سایر بردگان DP در همان بخش به عنوان مشترکان تنظیم شده به طور مستقیم این داده ها را می خوانند.

داده های منتشر شده منطقه ورودی کامل 244 بایت ایستگاه ET 200S است.

هر گونه داده ای که در تصویر ورودی فرآیند ایستگاه ظاهر می شود، ورودی های دیجیتال، اندازه گیری های آنالوگ،بازخورد شروع کننده موتور در داده های منتشر شده گنجانده شده و برای مشترکین بدون مشارکت در برنامه اصلی در دسترس است.
