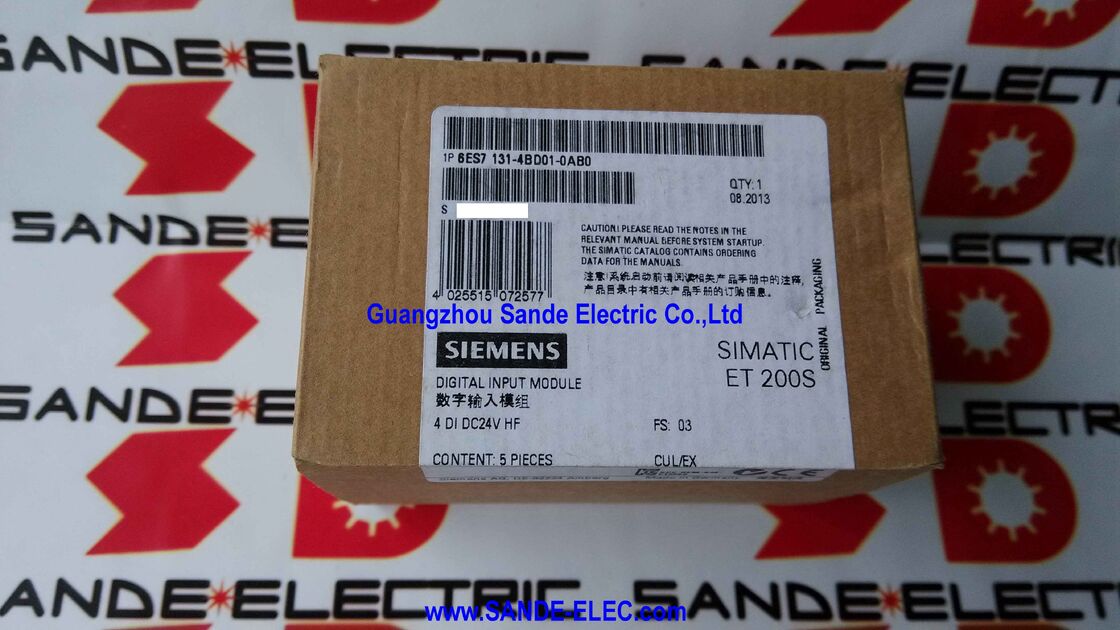

زیمنس 6ES7131-4BD01-0AB0∙ SIMATIC ET 200S ماژول الکترونیک دیجیتال 4DI DC24V HF 4 ورودی، 24V DC، ویژگی های بالا، 15mm، Hot-Swappable، تشخیص LED

مرور کلی

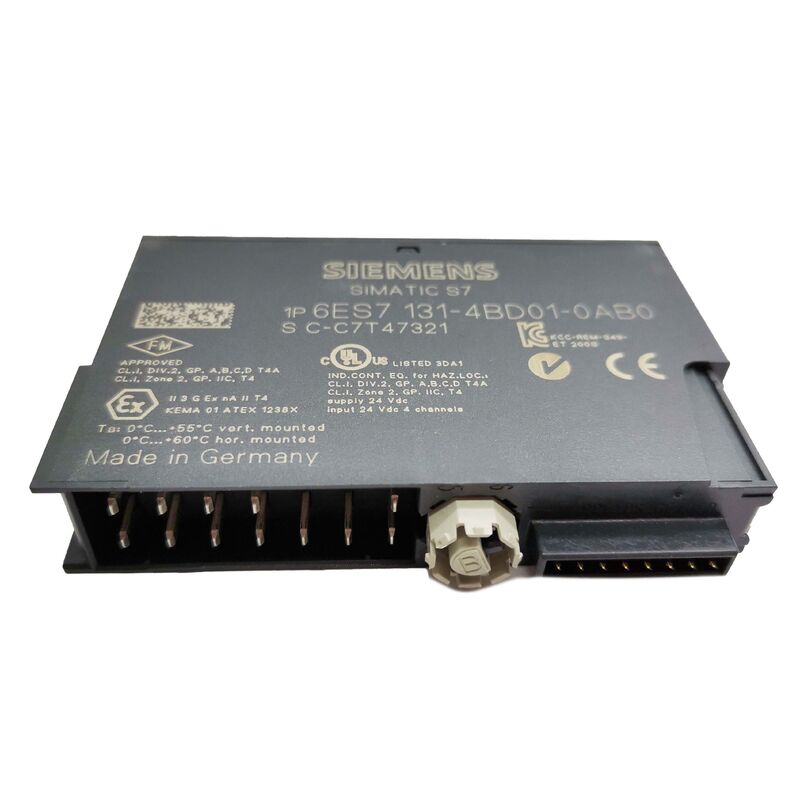

درزیمنس 6ES7131-4BD01-0AB04DI DC24V HF Variant High Feature از ماژول ورودی دیجیتال 24V DC 4 کانال برای سیستم I/O توزیع شده SIMATIC ET 200S است.

در عرض 15 میلی متر روی ریل ماژول ترمینال ET 200S قرار دارد، این یکی از باریک ترین ماژول های الکترونیکی در خانواده S7 است، and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below، پردازش سیگنال در ماژول الکترونیک بالا زندگی می کند.

فلسفه طراحی سیستم ET 200S این بود که I / O توزیع شده را تا حد ممکن به ماشین نزدیک کند در واقع در نقاط اتصال محرک و سنسور ماشین ،به جای هدایت کابل های سیگنال به کابینت مرکزی.

هر ایستگاه ET 200S از یک ماژول سر (IM 151-x) ساخته شده است که اتصال PROFIBUS DP یا PROFINET را مدیریت می کند.به دنبال ماژول های قدرت و ماژول های الکترونیک در پیکربندی که دستگاه نیاز دارد.

از آنجا که هر ماژول الکترونیک یک واحد فیزیکی جداگانه خود است، پیکربندی کاملاً دانه ای است: نیاز به سه ورودی دیجیتال و یک خروجی آنالوگ در یک نقطه ماشین خاص؟سه ماژول 2DI و یک ماژول 2AO، یا ترکیب های دیگر، می توانند به طور دقیق با نیاز I/O بدون هدر دادن ظرفیت ترکیب شوند.

4DI HF چهار ورودی را در یک اسلات 15 میلی متری برای کاربردهایی که در آن یک گروه از چهار سنسور دوگانه، سوئیچ های نزدیکی، سوئیچ های مرزی،حسگرهای فوتو الکتریکی نیاز به اتصال در یک نقطه ماشین.

نام -0AB0 High Feature این ماژول را از نوع استاندارد -0AA0 (6ES7131-4BD01-0AA0) متمایز می کند.

ماژول های High Feature در اکوسیستم ET 200S به طور معمول قابلیت های تشخیصی، گزینه های اختصاص پارامتر،یا حالت های عملیاتی اضافی فراتر از عملکرد ورودی / خروجی اساسی که نسخه استاندارد ارائه می دهد.

برای 4DI، the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

مشخصات کلیدی

سیستم ماژول های ترمینال چرا ماژول ها و ترمینال ها جدا می شوند

تقسیم ET 200S بین ماژول های الکترونیک و ماژول های پایانی یکی از کاربردی ترین ویژگی های مهندسی سیستم است،و به طور مستقیم بر نحوه خرید و نصب 6ES7131-4BD01-0AB0 تاثیر می گذارد.

درماژول ترمینالبخش منفعل است: آن را بر روی ریل DIN نصب می کند، پایانه های سیم کشی را که به سنسورهای میدان متصل می شوند فراهم می کند و شامل رابط اتصال است که ماژول الکترونیک را از بالا دریافت می کند.

ماژول های ترمینال در محل خود سیم کشی شده و به طور دائم در پانل باقی می مانند. هنگامی که کابل های زمینه متصل شده و سیم کشی راه اندازی شده است، نیازی به لمس مجدد ماژول ترمینال نیست.

درماژول الکترونیک(این واحد) از بالا به ماژول ترمینال متصل می شود.

شامل تمام مدارهای پردازش سیگنال فعال فیلتر کردن ورودی، اندازه گیری جریان، صفحه نمایش LED و رابط دیجیتال به اتوبوس ET 200S است.

ماژول الکترونیک را می توان بدون مزاحمت به یک سیم در ماژول پایانی زیر که مکانیزمی است که امکان تعویض گرم را فراهم می کند، برداشته و جایگزین کرد:ماژول ترمینال به صورت سیم کشی و فعال باقی می ماند.فقط ماژول الکترونیک تغییر می کند.

این جدایی یک مزیت صریح نگهداری دارد. هنگامی که یک ماژول ورودی دیجیتال پس از سال ها تولید شکست می خورد، تعویض چند ثانیه طول می کشد6ES7131-4BD01-0AB0 جدید را وارد کنید، و تمام چهار کانال ورودی فوراً دوباره در خدمت هستند.

بدون سیم کشی مجدد، بدون برچسب های کابل برای بررسی، بدون خطر اشتباه اتصال. سیم کشی ماژول ترمینال یک بار راه اندازی می شود؛ ماژول الکترونیک می تواند هر چند بار که نیاز باشد جایگزین شود.

ماژول های پایانی سازگار برای 4DI DC24V HF عبارتند از TM-P15S23-A1، TM-P15C23-A1 و TM-P15N23-A1، از جمله موارد دیگر.پوشیده، یا ماژول های ترمینال با پیکربندی خاص.

ویژگی های بالا در مقابل استاندارد تفاوت -0AB0 در برابر -0AA0

در خانواده 4DI DC24V، زیمنس دو نوع را ارائه می دهد که عملکرد ورودی اساسی را به اشتراک می گذارند اما در قابلیت های گسترده خود متفاوت هستند.

نسخه استاندارد (6ES7131-4BD01-0AA0، پسوند -0AA0) یک ماژول تابع ثابت است: 4 ورودی در 24V DC، زمان پاسخ 3ms، شاخص های LED کانال و هیچ پیکربندی اضافی فراتر از آنچه سیم است.

برای برنامه های ورودی دیجیتال ساده که نیاز به خواندن و گزارش ورودی بدون پردازش اضافی دارند مناسب است.

نوع High Feature (6ES7131-4BD01-0AB0، پسوند -0AB0) قابلیت پارامتر سازی را اضافه می کند.

پارامترها را می توان از طریق پیکربندی PROFIBUS DP/PROFINET به ماژول اختصاص داد، که اجازه می دهد رفتار عملکردی مانند تولید آژیر تشخیصی در مورد قطع سیم ورودی یا مدار کوتاه،یا تنظیم زمان فیلتر ورودی باید از ابزار مهندسی تنظیم شود و به عنوان بخشی از راه اندازی ایستگاه به ماژول دانلود شود.

هنگامی که برنامه نیاز به PLC دارد که یک آژیر تشخیصی را در صورت شکستن سیم تغذیه یک سنسور ورودی دریافت کند (به جای خواندن صوتی حالت 0).ماژول High Feature این تشخیص را فراهم می کند.

برای برنامه هایی که به سادگی نیاز به خواندن بسته شدن تماس بدون تشخیص کانال دارند، نوع استاندارد مناسب و ارزان تر است.

سازگاری سیگنال ورودی

4DI DC24V HF سیگنال های سنسور دو سیم و سه سیم استاندارد 24V DC را می پذیرد. نوع سیگنال غالب در ماشین آلات اروپایی و بین المللی و اتوماسیون کارخانه:

سنسورهای نزدیکی سه سیم PNP (نوع منبع) به طور مستقیم به پایانه های ورودی ماژول متصل می شوند، با خروجی سوئیچ سنسور که در هنگام فعال شدن ورودی مثبت را هدایت می کند.

جریان ورودی 7mA در 24V در ظرف ظرفیت جریان غوطه ور تقریباً تمام سوئیچ های نزدیک PNP استاندارد از زیمنس ، Pepperl + Fuchs ، Sick ، Turck ،و سایر تولید کنندگان بزرگ سنسور.

تماس های مکانیکی و سوئیچ های چوبی با یک سیگنال مثبت (تغییر L + به ترمینال ورودی) در پیکربندی دو سیم متصل می شوند.

مدار ورودی ماژول مسیر جریان غوطه ای لازم را فراهم می کند.

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateبیشتر سنسورهای دو سیم مدرن دارای جریان نشت بسیار کمتر از 1mA هستند، که کمتر از آستانه روشن شدن ورودی است، بنابراین تشخیص حالت 0/1 صحیح حفظ می شود.

سوالات عمومی

Q1: آیا می توان 6ES7131-4BD01-0AB0 را با یک ایستگاه ET 200S که برای PROFINET و همچنین PROFIBUS DP پیکربندی شده است استفاده کرد؟

بله، ماژول های الکترونیک در ET 200S ٬ از جمله این ماژول 4DI HF ٬ با طیف گسترده ای از ماژول های رابط ET 200S سازگار هستند: IM 151-1 برای PROFIBUS DP، IM 151-3 PN برای PROFINETو IM 151-7 CPU برای عملکرد مستقل.

ماژول 4DI HF خود دارای رابط fieldbus نیست؛ آن را از طریق ET 200S backplane bus به هر ماژول سر نصب شده است.

تغییر ماژول سر از PROFIBUS به PROFINET نیازی به تغییر ماژول های سیگنال ندارد.

سوال2: ماژول به یک ماژول ترمینال نیاز دارد. ماژول الکترونیک چگونه به طور مکانیکی به ماژول ترمینال متصل می شود؟

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector، سپس به سمت پایین فشار داده می شود تا تب قفل در محل خود قرار گیرد.

روش معکوس (رفع برگه آزادسازی و کشیدن ماژول الکترونیک به سمت بالا) ماژول الکترونیک را بدون ابزار آزاد می کند.

پورتهای سیم کشی میدان ماژول ترمینال بدون توجه به اینکه ماژول الکترونیک نصب شده یا برداشته شده است از جلو قابل دسترسی است.

سوال 3: ورق داده زمان پاسخ 3ms را فهرست می کند. آیا این تاخیر از تغییر حالت ورودی تا به روز رسانی داده های PROFIBUS است؟

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

این از تاخیر انتقال PROFIBUS DP که به زمان چرخه اتوبوس پیکربندی شده و چرخه اسکن DP master بستگی دارد، جداگانه است.

زمان تاخیر کل از تغییر حالت سنسور تا به روزرسانی تصویر فرآیند CPU S7، مجموع زمان فیلتر ورودی (~3ms) است.زمان چرخه اتوبوس PROFIBUS DP (معمولاً 1 × 10 ms بسته به پیکربندی)، و زمان چرخه اسکن برنامه CPU. برای تجزیه و تحلیل دقیق زمان بندی، هر سه عنصر باید جمع شوند.

سوال 4: آیا 6ES7131-4BD01-0AB0 هنوز در دسترس است و جایگزین فعلی زیمنس چیست؟

سری ET 200S از جمله این ماژول توسط سیمنز متوقف شده است. بستر جایگزین فعلی توصیه شده برای تاسیسات جدید، SIMATIC ET 200SP است.که عملکرد مشابه I / O ماژولار را در یک فاکتور فرم فشرده تر با PROFINET به عنوان رابط ارتباطی اصلی فراهم می کند.

برای تاسیسات موجود ET 200S در حال تعمیر و نگهداری، 6ES7131-4BD01-0AB0 همچنان از طریق مازاد الکترونیک صنعتی و کانال بازار پس از فروش در دسترس است.

زیمنس همچنان برای ET 200S پشتیبانی قطعات یدکی را برای یک دوره مشخص پس از متوقف شدن ارائه می دهد، همانطور که در وضعیت چرخه عمر محصول مستند شده است.

س5: آیا می توان از همان ماژول ترمینال با هر دو نوع استاندارد (-0AA0) و ویژگی بالا (-0AB0) از ماژول 4DI استفاده کرد؟

بله، نسخه هاي استاندارد و خاصيت بالا از 4DI DC24V با يك رابط ميكانيکي و پيينوت مشابه است.

یک ماژول ترمینال سیم کشی شده برای ماژول استاندارد 6ES7131-4BD01-0AA0 می تواند ماژول 6ES7131-4BD01-0AB0 High Feature را بدون هرگونه تغییر سیم کشی بپذیرد.

تفاوت عملکردی بین این دو نوع در خود ماژول الکترونیک و در اختصاص پارامتر PROFIBUS/PROFINET انجام می شود نه در سیم کشی ترمینال.این قابل تعویض است موجودی جایگزین میدان را ساده می کند: یک مخزن واحد از ماژول های High Feature می تواند هر دو ماژول استاندارد و High Feature را در یک نصب موجود ET 200S جایگزین کند.
