PLC کنترل کننده منطقی قابل برنامه ریزی
>
|
| محل منبع | چین |
| نام تجاری | SIMENS |
| گواهی | CE RoHS |
| شماره مدل | 6ED1052-1FB00-0BA6 |

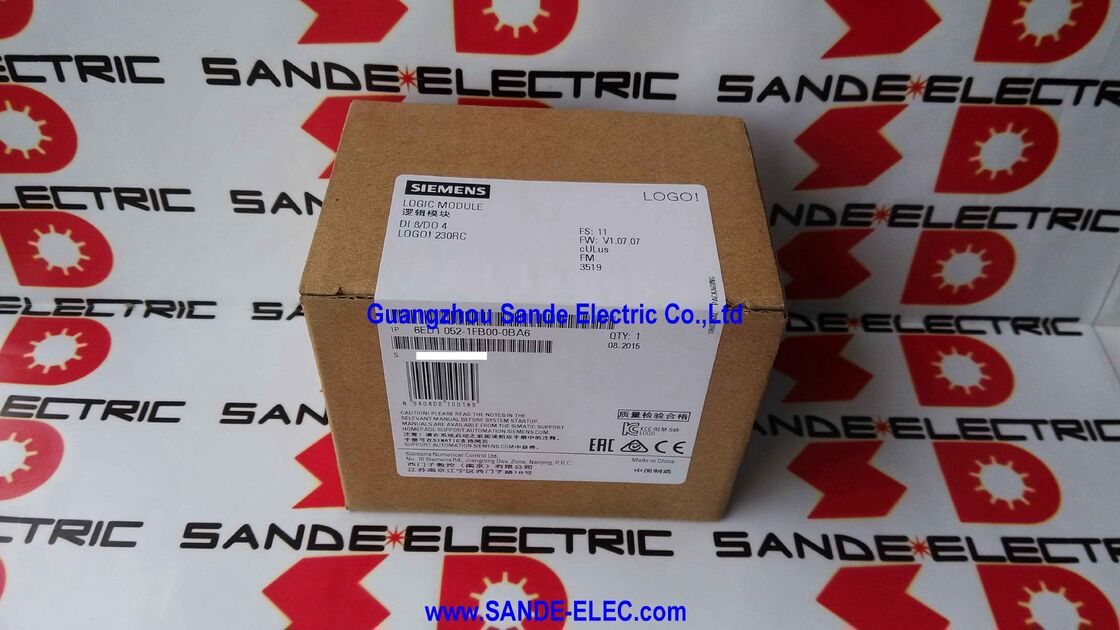

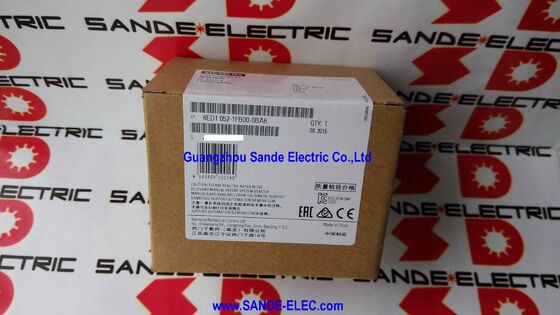

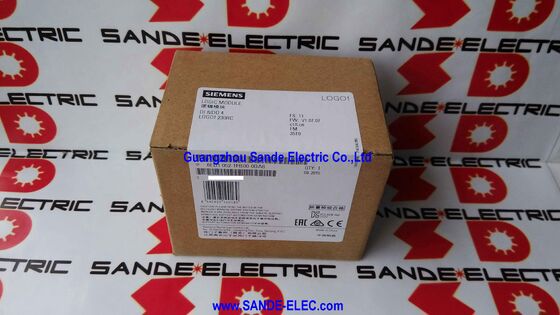

درزیمنس 6ED1052-1FB00-0BA6LOGO! 230RC نسخه نصب شده در صفحه نمایش محبوب ترین دستگاه میکرو اتوماسیون زیمنس برای محیط های AC / DC 115V / 230V است.
این در یک موقعیت متمایز در چشم انداز اتوماسیون قرار دارد: بیش از حد هوشمند برای یک پنل رله، بسیار جمع و جور و مقرون به صرفه برای توجیه یک کنترل کننده کامل، LOGO!پر می کند فضای بین سیم کشی رله پیچیده و سیستم های مناسب PLC برای هزاران کار کنترل کوچک که در کارخانه های صنعتی وجود دارد، ساختمان های تجاری و برنامه های زیربنایی.
نوع 230RC به طور مستقیم از منبع برق AC کار می کند بدون نیاز به یک ترانسفورماتور 24V DC جداگانه یا ماژول منبع برق.
ورودی تغذیه همان ولتاژ ورودی های میدان است سنسورها و سوئیچ های سازگار با AC 115V/230V به طور مستقیم به ترمینال های ورودی متصل می شوند.
این طراحی اصلی مستقیم نصب را در محیط هایی که دستگاه های میدان ولتاژ متناوب استاندارد هستند به طور قابل توجهی ساده می کند.
چهار خروجی رله انعطاف پذیری واقعی را فراهم می کنند: تماس های رله بدون پتانسیل می توانند ولتاژ های مختلف را در کانال های خروجی مختلف تغییر دهند، بار مقاومت را تا 10A تحمل کنند،و حمل بار های محرک مانند تماسگرهای موتور، دریچه های سولنویدی و پمپ های شروع کننده تا 3A.
This flexibility — combined with the ability to mix 115V and 230V AC loads across different relay contacts — makes the 230RC the natural choice for AC-powered mechanical equipment control where the PLC outputs need to switch real mains-voltage loads directly without interposing relays.
| پارامتر | ارزش |
|---|---|
| ولتاژ منبع / ورودی | 115V/230VAC/DC |
| ورودی های دیجیتال | 8 |
| خروجی رله | 4 |
| رتبه رله | 10A مقاومت / 3A محرک |
| حافظه | 200 بلوک عملکردی |
| نمايش | LCD یکپارچه |
| عرض ریل DIN | 4 MU (72mm) |
| ابعاد (H × W × D) | 90×72×55 میلی متر |
| دمای عملیاتی | 0°55°C |
| حداکثر گسترش | 24 DI / 16 DO / 8 AI / 2 AO |
LOGO! محدودیت 200 بلوک 0BA6 حداکثر تعداد اتصالات منطقی را که برنامه مدار می تواند داشته باشد تعریف می کند.
یک بلوک تابع هر عنصر یک تماس، یک کویل، یک تایمر، یک شمارنده، یک مقایسه کننده، یک تابع خاص است. یک مدار ساده تایمر تاخیر سه بلوک مصرف می کند.یک برنامه جامع اتوماسیون ساختمان برای مدیریت نورپردازی، تهویه مطبوع و دسترسی ممکن است از بلوک های 150-180 قبل از رسیدن به محدودیت استفاده کند.
سقف 200 بلوک به راحتی وظایف کنترل LOGO! را انجام می دهد: جایگزینی یک پانل از سوئیچ های زمان، رله ها و تماس های کمکی با یک دستگاه قابل برنامه ریزی.
برای وظایف بیش از 200 بلوک ✓ تسلسل پیچیده تر، سیستم های ساختمان بزرگتر، کنترل ماشین چند محور ✓ 0BA8 با 400 بلوک یا SIMATIC S7-1200 گام مناسب است.
صفحه نمایش روی 230RC (تعریف "RC" شامل صفحه نمایش است؛ نسخه خالص بدون صفحه نمایش "RCo" است) سه عملکرد عملیاتی را فراهم می کند:تغییر پارامترهای برنامه در محل با استفاده از چهار دکمه ناوبری بدون نیاز به یک کامپیوتر؛ تا 40 متن پیام قابل تنظیم در نرم راحتی که در پاسخ به شرایط برنامه ظاهر می شود ("پمپ در حال اجرا" ، "در باز" ، "بانک خالی"); و نمایش در زمان واقعی شمارش تایمر فعال,مقادیر شمارنده و اندازه گیری های آنالوگ.
برای تاسیسات کوچک مستقل که در آن یک HMI اختصاصی توجیه نشده است، نمایشگر خود LOGO! بازخورد وضعیت ضروری را با هزینه اضافی سخت افزاری صفر فراهم می کند.
ماژول های گسترش LOGO! از طریق اتصال مستقیم کنار هم به سمت راست واحد پایه متصل می شوند ️ بدون کابل اتوبوس، بدون قفسه، بدون اتصال پیچیده.
ماژول ها به صورت فیزیکی به هم متصل می شوند و از طریق اتصال دهنده های جانبی خود به صورت الکتریکی متصل می شوند و یک ردیف فشرده در ریل DIN ایجاد می کنند.
حداکثر پیکربندی قابل گسترش ️ 24 DI، 16 DO، 8 AI، 2 AO ️ با اضافه کردن ترکیبی مناسب از ماژول های گسترش دیجیتال و آنالوگ LOGO! به دست می آید.
ماژول ارتباطی AS-Interface LOGO! را برای کنترل تا 31 غلام AS-Interface گسترش می دهد؛ ماژول KNX LOGO! را مستقیماً به شبکه های اتوماسیون ساختمان ادغام می کند.
س1: آیا LOGO! 230RC را می توان مستقیماً بر روی دستگاه برنامه ریزی کرد یا همیشه به یک کامپیوتر نیاز است؟
هر دو ممکن است. واحد از برنامه نویسی مستقیم صفحه کلید از طریق چهار دکمه ناوبری برای مدارهای ساده پشتیبانی می کند. برای برنامه های پیچیده با بلوک های زیادی، متن پیام و شبیه سازی، LOGO!نرم افزاری V6 روی یک کامپیوتر بسیار کارآمدتر است.
برنامه ها از طریق یک کابل PC منتقل می شوند؛ LOGO! سپس به تنهایی اجرا می شود.
س2: تماس های رله می توانند به طور مستقیم با چه بارها تغییر کنند؟
تماس های 10A در 230VAC تا 2300W بار مقاومت را تغییر می دهند. بار های محرک (مقابله کننده ها، کویل های سولینوئید، قطعات اولیه ترانسفورماتور) به 3A در هر تماس محدود می شوند تقریباً 690W در 230VAC.
بار های موتور بالاتر از 3A باید از طریق یک کانتاکتور خارجی هدایت شود؛ رله LOGO! سیم پیچ کانتاکتور را انرژی می دهد و کانتاکتور جریان موتور را کنترل می کند.
س3: آیا ماژول های گسترش 0BA6 با واحدهای پایه LOGO! نسل 0BA7 یا 0BA8 سازگار هستند؟
نه. ماژول های گسترش مخصوص نسل هستند
در هنگام تهیه ماژول های جایگزین یا اضافی، همیشه تأیید کنید که تولید با واحد پایه نصب شده مطابقت دارد.
س4: در صورت قطع برق، چه اتفاقی برای برنامه LOGO! و مقادیر نگهدارنده می افتد؟
برنامه در حافظه فلش غیر ناپایدار ذخیره می شود و به طور نامحدود در طول وقایع قطع برق ادامه می یابد.برچسب های پیکربندی شده به عنوان نگهدارنده) از طریق EEPROM بدون باتری پشتیبان حفظ می شوند.. مقادیر غیر نگهدارنده به مقادیر اولیه خود در زمان قدرت باز می گردند.
انتخاب ارزش هایی که باید حفظ شوند در نرم افزاری نرم افزاری در طول توسعه برنامه تنظیم می شود.
سوال 5: مسیر ارتقاء زمانی که یک کار از حد 200 بلوک LOGO!' فراتر رود چیست؟
برای محدوده I / O گسترش یافته، ماژول های LOGO! AS-Interface تا 31 دستگاه زمینه ای را بدون مصرف ظرفیت منطق LOGO! اضافه می کنند.
وقتی که برنامه خودش از 200 بلوک فراتر رود، مرحله بعدی سیماتیک S7-1200 است، که 75 کیلو بایت یا بیشتر حافظه کاری،و دستورالعمل کامل PLC در یک ردیاب DIN ریل قابل مقایسه قرار گرفته است.
