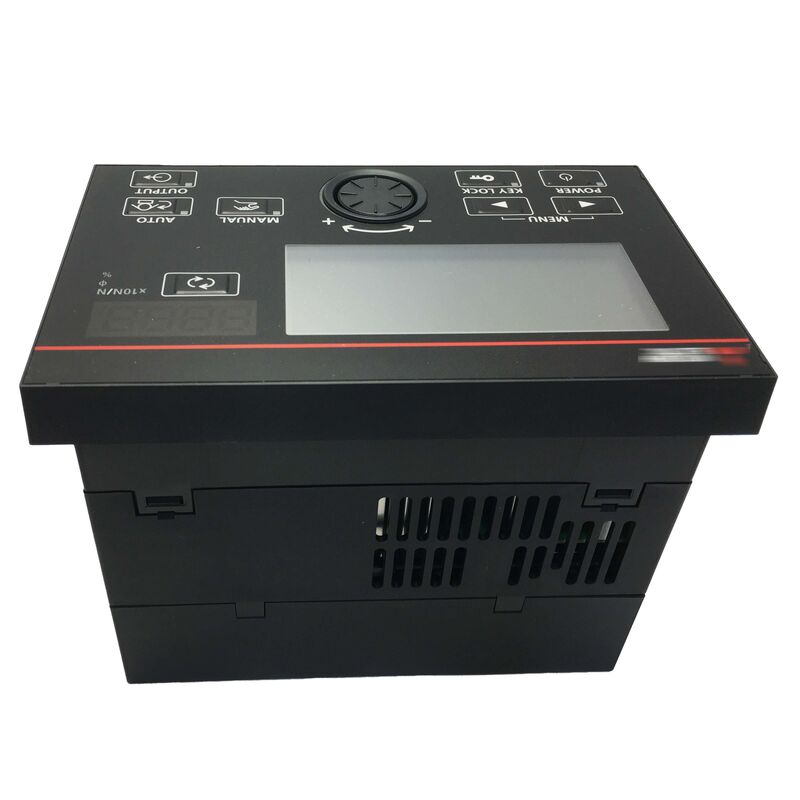

کنترل کننده تنش LE7-40GU-L کاملا جدید LE740GUL

درMitsubishi Electric LE7-40GU-Lیک کنترلگر تنش تخصصی است که برای حفظ تنش دقیق و ثابت در مواد نوار مستمر مانند کاغذ، فیلم، ورق، نساجی، سیم،یا ورق فلز در حالی که آنها در حال حرکت در ماشین آلات پردازش با سرعت های مختلف هستند.

این تنظیم کننده حلقه بسته کنترل تنش شبکه ی حیاتی را خودکار می کند،از بین بردن نیاز به مداخله مداوم اپراتور و اطمینان از دستکاری مداوم مواد که تنظیمات دستی نمی تواند به دست آورد.

به عنوان جانشین سری LE-40MT و LE-30CT میتسوبیشی ، LE7-40GU-L دارای سازگاری فیزیکی مستقیم برای ارتقاء آسان است در حالی که پیشرفت های قابل توجهی از جمله 3.صفحه لمسی LCD 8 اینچی با پشتیبانی چند زبانی (انگلیسی)، ژاپنی، چینی ساده).

LE7-40GU-L به سه موقعیت ماشین متفاوت با استراتژی های کنترل تخصصی سازگار است:

• باز کردن (رول پرداخت):تعویض برای کاهش قطر رول با تنظیم گشتاور ترمز برای حفظ تنش ثابت از قطر کامل به هسته
• درخشش متوسطه:کنترل تنش در مناطق پردازش با استفاده از موتورهای سرو در حالت گشتاور برای جدا کردن تغییرات تنش بین بخش های مجاور
• پیچ و تاب:به تدریج تنظیم گشتاور موتور پیچ به عنوان قطر رول افزایش می یابد برای حفظ تنش ثابت وب در طول چرخه پیچ کامل

هر منطقه تنش نیاز به یک کنترلگر جداگانه دارد، با چندین واحد متصل به شبکه از طریق CC-Link یا Ethernet برای کنترل هماهنگ در سیستم های پیچیده.

LE7-40GU-L تقویت کننده قدرت را مستقیماً به خانه کنترل کننده ادغام می کند و نیاز به ماژول های تقویت کننده جداگانه در سیستم های DC 24V را از بین می برد. این ادغام جمع و جور فضای پانل را کاهش می دهد,سیم کشی را ساده می کند و نیاز به قطعات یدکی را به حداقل می رساند.

برای سیستم های پنوماتیک، کنترل کننده سیگنال های کنترل 4-20mA را به تنظیم کننده های الکترو پنوماتیک می دهد.در حالی که کاربردهای سرو موتور از خروجی ولتاژ فرمان چرخش به ورودی های مرجع تقویت کننده سرو استفاده می کنند.

با واحد محاسبات قطر ریل LE7-DCA اختیاری، کنترل کننده از:

• کنترل باز:محاسبات گشتاور محرک بر اساس نقطه تنظیم تنش، قطر رول و سرعت خط بدون بازخورد کشش سنج
• کنترل مخلوط بازخورد و بازخورد:ترکیب محاسبه پیش بینی باز با اصلاح بازخورد دقیق برای پاسخ بهتر به شرایط در حال تغییر

این کنترل کننده برای کار با دستگاه های سنجش تنش LX7-F، LX-TD و LX-TD-928 سری Mitsubishi Electric طراحی شده است.آشکارسازان شخص ثالث با محدوده های سیگنال خروجی سازگار می توانند با بررسی دقیق سطح سیگنال استفاده شوند..

بله، کنترل کننده به طور بومی از ارتباطات CC-Link IE Field Network Basic بر روی سخت افزار استاندارد Ethernet پشتیبانی می کند، به عنوان یک ایستگاه برده برای نظارت بر مقادیر تنش، وضعیت خواندن،و نقاط تعیین کننده کنترل.

پس از تشخیص از دست دادن سیگنال، کنترل کننده به حالت کار ایمن تنظیم شده تغییر می کند، نشانه های هشدار را تولید می کند و می تواند توقف اضطراری را در صورت نیاز برای حفاظت از ماشین ایجاد کند.

LE7-40GU-L به جای ترمینال های پیچ استفاده می کند و خروجی ترانزیستور را به جای تماس های رله فراهم می کند، که نیاز به سازگاری سیم کشی مدار خارجی در طول تعویض دارد.

نه، هر LE7-40GU-L یک منطقه تنش واحد را کنترل می کند. ماشین هایی که دارای چندین منطقه هستند، نیاز به کنترل کننده های جداگانه برای کار هماهنگ دارند.
