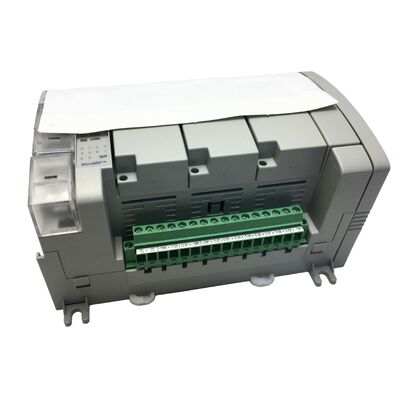

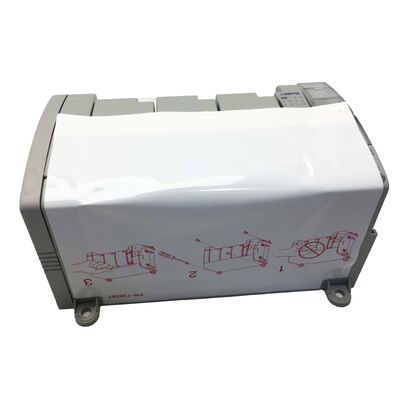

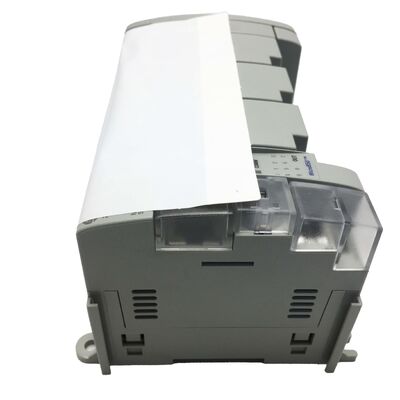

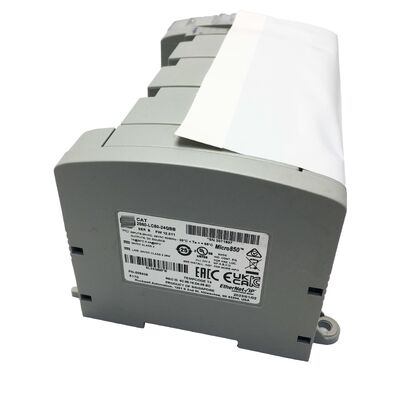

آلن بردلی 2080-LC50-24QBB میکرو 850 PLC
24 I/O، اترنت، کنترل حرکت با سرعت بالا کنترلگر منطق قابل برنامه ریزی
شماره بخش:2080-LC50-24QBB
تولید کننده:آلن بردلی (روکول اتوماسیون)
خط تولید:میکرو 850
UPC:884951711709
حالت:جدید / بازسازی شده / مازاد در دسترس
خلاصه ی محصول
آلن-برادلی 2080-LC50-24QBB یک کنترلر منطقی قابل برنامه ریزی است که از سری Micro 850 Rockwell Automation است.این سیستم عامل کنترل شکاف بین سطح ورودی Micro 820 و خانواده پیشرفته تر CompactLogix را ببندد، که آن را برای کاربردهای خودکار سازی ماشین های کوچک و متوسط که نیاز به اثر فشرده، اتصال داخلی اترنت و توانایی حرکت واقعی در یک واحد واحد دارند، ایده آل می کند.
با 14 ورودی، 10 خروجی، پورت Ethernet RJ45 داخلی، رابط پیکربندی USB و پشتیبانی از حداکثر 4 ماژول I / O گسترش (افزایش کل I / O دیجیتال به 132 نقطه) ،2080-LC50-24QBB ارائه می دهد عملکرد مقیاس پذیر است که با نیازهای برنامه خود را رشد.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره بخش |
2080-LC50-24QBB |
| خط تولید |
میکرو 850 |
| کل درآمد/خرید پایه |
24 (14 داخل / 10 خارج) |
| ولتاژ ورودی |
12/24V DC Sink / منبع |
| نوع خروجی |
منبع 24 ولت DC |
| ورودی های با سرعت بالا |
8 ( ورودی های 0-7) |
| خروجی های با سرعت بالا |
2 (خرید 0-1) |
| حداکثر فرکانس HSC |
100 کیلوهرتز |
| شمارنده های با سرعت بالا |
4 HSC |
| محورهای حرکت (PTO) |
2 |
| اسلات پلاگین پایه |
3 |
| ماژول های I/O گسترش |
تا 4 |
| حداکثر I/O دیجیتال |
132 |
| پورت سریال |
1 * RS-232/485 (غیر منزوی) |
| پورت تنظیم |
1 * USB نوع B |
| پورت اترنت |
1 * RJ45 |
| ورودی منبع برق |
20.4-26.4V DC (طبقه 2 / LVLC) |
| وزن |
0.43 کيلوگرم |
قابلیت های I/O پیشرفته
2080-LC50-24QBB دارای هشت ورودی با سرعت بالا است که قادر به کار با سرعت تا 100 kHz از طریق شمارنده های با سرعت بالا هستند. این ورودی ها به عنوان ورودی های رمزگذاری مربع، شمارنده های نبض،یا کانال های اندازه گیری فرکانس، که منابع سخت افزاری قابل توجهی را بدون ماژول های گسترش فراهم می کند.
دو خروجی با سرعت بالا به عنوان کانال های خروجی قطار پالس (PTO) برای هدایت محور های موقعیت گذاری مرحله ای یا سرو کار می کنند. هنگامی که با ورودی های HSC برای بازخورد کدگذاری ترکیب می شود،این اجازه می دهد موقعیت بندی بسته پایه یا کنترل مستقل محور مرحله باز باز به طور مستقیم از واحد پایه.
ویژگی های اتصال
پورت اترنت RJ45 پشتیبانی از پروتکل EtherNet / IP برای ادغام با شبکه های مدیریت شده Rockwell، ارتباطات پانل HMI و دسترسی از راه دور به برنامه است.پورت USB Type B برنامه نویسی و پیکربندی قابل اعتماد را از طریق نرم افزار Workbench Connected Components فراهم می کند، در حالی که پورت سریال RS-232/485 قابلیت اتصال دستگاه های قدیمی و رابط های ابزار را دارد.
توانایی گسترش
پشتیبانی از حداکثر چهار ماژول I / O گسترش سری 2080 ظرفیت I / O دیجیتال را به 132 نقطه افزایش می دهد. گزینه های گسترش شامل I / O آنالوگ، I / O دیجیتال اضافی،ورودی های دمای ترموکوپل و RTD، و ماژول های عملکردی ویژه. سه اسلات پلاگین در داخل هواپیما پورت های سریالی اضافی، کانال های HSC و ورودی های آنالوگ را برای عملکرد پیشرفته پذیرفته اند.
دامنه کاربرد
ایده آل برای برنامه های کنترل ماشین مستقل از جمله ماشین های بسته بندی، سیستم های حمل و نقل، ایستگاه های کوچک مونتاژ، دستگاه های آزمایش و پانل های کنترل پمپ / فن.نیاز به منبع برق 24 ولت DC و طبقه بندی قدرت کلاس 2 با معماری قدرت کنترل استاندارد ماشین مطابقت دارد، در حالی که طراحی فشرده 0.43 کیلوگرم به طور موثر در کابینت های کنترل نصب شده در DIN نصب می شود.
برنامه نویسی و نرم افزار
برنامه ریزی شده با استفاده از نرم افزار Workbench Connected Components Rockwell (CCW) - به عنوان دانلود رایگان در دسترس است. از نمودار نردبان، نمودار بلوک تابع و زبان های برنامه نویسی متن ساختاری پشتیبانی می کند.همراه با ابزار تنظیم حرکت برای تنظیم محور PTOشامل نظارت آنلاین، روند داده ها و قابلیت های به روزرسانی نرم افزار است.
پرسش های مکرر
تفاوت میان محورهای حرکت PTO و ورودی های HSC چیست؟
دو کانال PTO (Pulse Train Output) سیگنال های پالس و جهت را برای هدایت رانندگان موتور مرحله ای یا تقویت کننده های سرو تولید می کنند.چهار کانال HSC (حساب دهنده سرعت بالا) پالس های انکودرها یا سایر دستگاه های تولید پالس را تا 100 کیلو هرتز محاسبه می کننداستفاده از آنها با هم، آنها امکان بررسی موقعیت بسته بسته را فراهم می کنند.
آیا 2080-LC50-24QBB می تواند با پانل های HMI آلن-برادلی از طریق اترنت ارتباط برقرار کند؟
بله پورت IP/EtherNet اجازه ارتباط مستقیم با ترمینال های HMI آلن بردلی پانل ویو و پانل ویو پلاس را می دهد.ارتباطات مبتنی بر برچسب در EtherNet / IP به طور بومی در هر دو نرم افزار پیکربندی CCW و HMI پشتیبانی می شود.
چند ماژول گسترش را می توان اضافه کرد و آنها کجا متصل می شوند؟
تا چهار ماژول I/O گسترش سری 2080 به سمت راست کنترل کننده پایه متصل می شوند و کل I/O دیجیتال را به 132 نقطه افزایش می دهند.سه اسلات پلاگین اضافی در واحد پایه، ماژول های پلاگین کوچکتر را برای عملکرد پیشرفته پذیرفته اند.
2080-LC50-24QBB به چه منبع برق نياز داره؟
کنترل کننده نیاز به یک منبع برق 20.4-26.4 ولت DC با درجه بندی کلاس 2 یا LVLC دارد. یک منبع برق سوئیچینگ 24 ولت DC استاندارد با گواهینامه کلاس 2 به طور معمول استفاده می شود.کنترل کننده به طور مستقیم با قدرت AC کار نمی کند.
چه نرم افزاری برای برنامه ریزی کنترل کننده لازم است و آیا رایگان است؟
نرم افزار Connected Components Workbench (CCW) Rockwell Automation مورد نیاز است و به عنوان یک دانلود رایگان در دسترس است.از چندین زبان برنامه نویسی پشتیبانی می کند و کل چرخه زندگی پروژه را شامل پیکربندی حرکت و به روز رسانی نرم افزار می کند.
