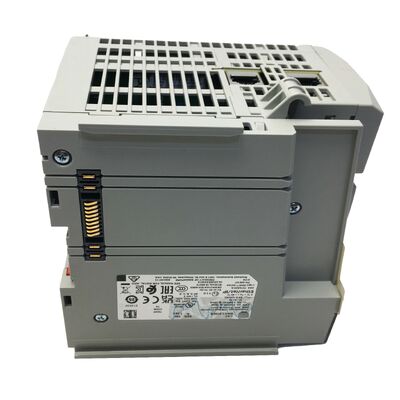

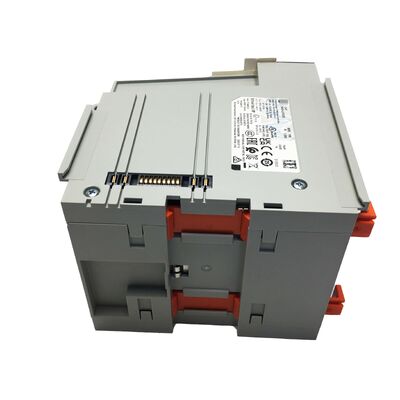

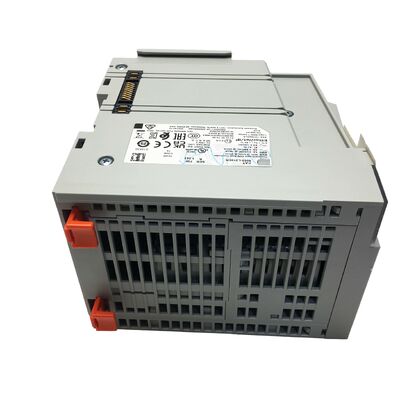

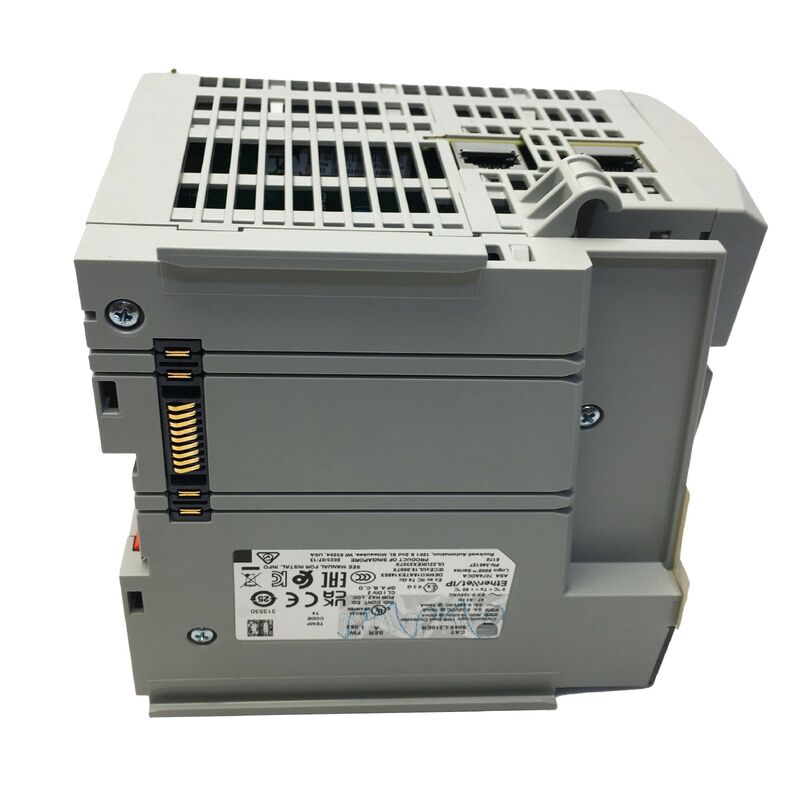

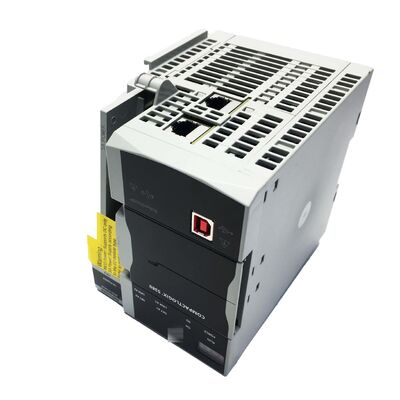

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IP Motion Controller، Series A
کنترل میان رده بدون مصالحه میان برد
انتقال از PLC های سطح ابتدایی به یک رک کامل ControlLogix شامل هزینه، فضای کابینت و زمان مهندسی قابل توجهی است. برای بسیاری از برنامه های کاربردی کنترل ماشین، این مرحله ضروری نیست.
راآلن بردلی 5069-L310ERیک استکنترلر CompactLogix 5380که این شکاف را پر میکند - قدرت پردازش، معماری شبکه و ظرفیت ورودی/خروجی مورد نیاز برای ماشینهای میانرده و اتوماسیون فرآیند، در بستهبندی ریلی DIN که متناسب با بودجههای واقعی است.
- سری Aواحد با1 مگابایت حافظه کاربری
- پردازنده چهار هسته ایبرای افزایش عملکرد
- دو پورت اترنت/IP 1 گیگابایتیو یک پورت USB
- پشتیبانی می کند تا8 ماژول محلی 5069 Compact I/Oو24 گره اترنت/IP
- برنامه نویسی منحصراً از طریقStudio 5000 Logix Designer
مشخصات فنی
| پارامتر | ارزش |
|---|
| شماره قطعه | 5069-L310ER |
| سری | الف |
| خانواده | CompactLogix 5380 |
| حافظه کاربر | 1 مگابایت |
| پردازنده | چهار هسته ای |
| پورت های اترنت/IP | 2 × 1 گیگابایت |
| پورت USB | 1 × نوع B 2.0 تمام سرعت |
| ارتباط | اترنت/IP، USB |
| گره های اترنت/IP | تا 24 |
| ماژول های محلی I/O | تا 8 (5069 Compact I/O) |
| محورهای حرکتی | 0 |
| وظایف | 32 (حداکثر 1000 برنامه در هر کار) |
| منبع تغذیه MOD | 18-32 ولت DC |
| منبع تغذیه SA | 0-32V DC / 0-240V AC، 47-63Hz |
| حداکثر ATEX/IECEx | 125 ولت AC |
| جداسازی اترنت | 300 ولت پیوسته؛ بدون جداسازی بین پورت های ENET |
| توپولوژی های شبکه | حلقه خطی، ستاره، دستگاه سطح (DLR) |
| سرعت اترنت | 10/100/1000 مگابیت بر ثانیه (فول دوبلکس) |
| حافظه غیر فرار | کارت SD 2 گیگابایت (1784-SD2، ارسال شده) |
| ارتفاع | 123 میلی متر (4.84 اینچ) |
| عمق | 136.81 میلی متر (5.39 اینچ) |
| دمای عملیاتی | 0-60 درجه سانتی گراد (32-140 درجه فارنهایت) |
| دمای ذخیره سازی | -40-85 درجه سانتی گراد (-40-185 درجه فارنهایت) |
| رطوبت نسبی | 5-95٪ (غیر متراکم) |
| نرم افزار برنامه نویسی | Studio 5000 Logix Designer |
دارای دو پورت اترنت/IP 1 گیگابایتی
کنترلکنندههای تک پورت مصالحه میکنند: اجرای شبکه I/O و ترافیک HMI/SCADA در همان بخش یا اضافه کردن یک سوئیچ مدیریت نشده با محدودیتهای توپولوژی.
رادو پورت 1Gb 5069-L310ERاین سازش را حذف کنید. یک پورت می تواند شبکه ورودی/خروجی ماشین را مدیریت کند در حالی که دیگری به ستون فقرات اترنت کارخانه متصل می شود. از طرف دیگر، هر دو پورت را می توان در یک استفاده کردحلقه سطح دستگاه (DLR)توپولوژی برای افزونگی شبکه مقاوم در برابر خطا، تضمین ادامه عملکرد حتی با یک قطع کابل.
رامشخصات جداسازیبسیار مهم است: جداسازی مداوم 300 ولت بین پورت های اترنت و قسمت های داخلی کنترلر، امابدون انزوا بین دو پورت اترنت. این پیوستگی الکتریکی برای کنترلرهای دارای DLR استاندارد است و برای اتصال به زمین پانل و برنامه ریزی مسیریابی کابل مهم است.
پردازش چهار هسته ای و اجرای وظایف
پردازنده چهار هسته ای در نسل 5380 نشان دهنده پیشرفت قابل توجهی نسبت به معماری های تک هسته ای در خانواده های قبلی CompactLogix است.
این منجر بهزمان اسکن سریعتر، مدیریت بهتر چندین کار همزمان و افزایش ظرفیت برای کنترل حرکت، ثبت داده ها و برنامه های کاربردی ارتباط فشرده بدون کاهش زمان اسکن.
کنترلر پشتیبانی می کند32 کاربا تا1000 برنامه در هر کار- ارائه انعطافپذیری سازمانی برای ماشینهای پیچیده با حالتهای عملکردی متعدد، مدیریت دستور پخت و کنترل هماهنگ چند منطقهای بدون نیاز به شاسی ControlLogix.
5069 Compact I/O Compatibility
5069-L310ER از5069 فشرده ورودی/خروجیخانواده ماژول - نه ماژول های قدیمی 1769 از نسل های قبلی CompactLogix.
ویژگی ماژول 5069ارتباطات هواپیمای پرسرعت، ضریب شکل کوچکتر در هر نقطه و ویژگی های امنیتی پیشرفته از جمله سیستم عامل با امضای دیجیتالی، تشخیص تغییرات مبتنی بر کنترل، و کنترل دسترسی مبتنی بر نقش برای روال ها و دستورالعمل های افزودنی.
کنترلر تا8 ماژول محلی 5069به طور مستقیم، با ورودی/خروجی اضافی که از طریق ماژول های توزیع شده روی شبکه اترنت/IP در دسترس است - در مجموع تا 24 گره.
انعطاف پذیری منبع تغذیه
راقدرت MOD(تامین ماژول کنترلر) نیاز دارد18-32 ولت DC- سازگار با منابع استاندارد پنل 24 ولت DC.
راقدرت SA(تامین ماژول I/O) هر دو DC (0-32V) و AC (0-240V در 47-63Hz) را می پذیرد، که انعطاف پذیری را برای تغذیه دستگاه های میدانی با نیازهای ولتاژ متفاوت از همان شاسی I/O ارائه می دهد.
برایATEX/IECExتاسیسات، عرضه SA محدود بهحداکثر 125 ولت AC- یک نکته مهم در طراحی پانل برای تاسیسات مناطق خطرناک
سوالات متداول
چه نرم افزار برنامه نویسی برای 5069-L310ER مورد نیاز است؟
5069-L310ER منحصراً با استفاده از برنامه ریزی شده استStudio 5000 Logix Designer. نرم افزار قدیمی تر RSLogix 5000 با پلت فرم CompactLogix 5380 سازگار نیست. قبل از ارتقاء از سیستم های قدیمی CompactLogix مطمئن شوید که محیط برنامه نویسی شما جاری است.
این کنترلر چند ماژول I/O و گره EtherNet/IP را پشتیبانی می کند؟
5069-L310ER تا8 ماژول محلی 5069 Compact I/Oدر هواپیمای عقب و تا24 گره اترنت/IPدر سراسر شبکه گره ها شامل آداپتورهای ورودی/خروجی راه دور، درایوها، HMI ها و سایر دستگاه های اترنت/IP متصل به هر یک از درگاه های اترنت هستند.
آیا این کنترلر می تواند محورهای کنترل حرکت را کنترل کند؟
را5069-L310ER برای محورهای حرکتی 0 رتبه بندی شده است- از کنترل حرکت یکپارچه پشتیبانی نمی کند. برای کاربردهایی که نیاز به کنترل محور CIP Motion دارند، کنترلرهای 5069-L320ER یا 5380 با ظرفیت بالاتر با قابلیت حرکت، انتخاب های مناسبی در یک خانواده محصول هستند.
EtherNet/IP دوگانه از چه توپولوژی های شبکه ای پشتیبانی می کند؟
پشتیبانی از دو پورت اترنتحلقه سطح خطی، ستاره و دستگاه (DLR)توپولوژی ها DLR تحمل خطای شبکه را فراهم می کند - اگر یک کابل قطع شود در هر نقطه از حلقه، ترافیک به طور خودکار تغییر مسیر داده و شبکه I/O به کار خود ادامه می دهد. این یک مزیت قابل اطمینان قابل توجه برای برنامه هایی است که در آن خرابی برنامه ریزی نشده هزینه بر است.
آیا 5069-L310ER با ماژول های ورودی/خروجی 1769 CompactLogix سازگار است؟
شماره 5069-L310ER استفاده می کند5069 ماژول های ورودی/خروجی فشرده منحصرا- با ماژول های I/O 1769 که در کنترلرهای قبلی CompactLogix 1769-L3x استفاده می شد سازگار نیست. هنگام مهاجرت از یک سیستم قدیمی CompactLogix، ماژول های I/O باید در کنار کنترلر جایگزین شوند.
Allen-Bradley 5069-L310ER یک کنترلر Rockwell Automation CompactLogix 5380 است. قبل از نصب نسخه نرم افزار، سازگاری ماژول I/O و الزامات توپولوژی شبکه را بررسی کنید.
