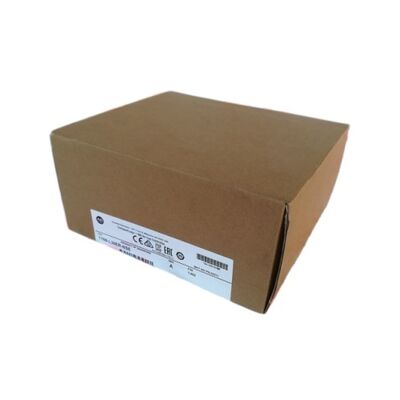

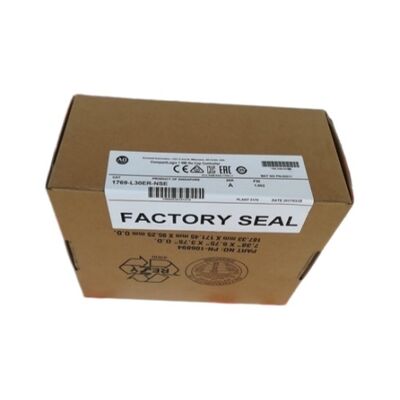

پردازنده کامپکتلوژیک جدید ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1 مگابایت / اترنت دوگانه / IP DLR / 16 گره / 8 ماژول ورودی/خروجی / بدون Supercap / مکان خطرناک / USB / 1 گیگابایت SD

NSE - بدون Supercap - مشخصاتی که این مدل را تعریف می کند

1769-L30ER-NSE و استاندارد 1769-L30ER از نظر حافظه، قابلیت اترنت، گسترش I/O و برنامه نویسی یکسان هستند. یک ویژگی آنها را از هم جدا می کند: نوع NSE این کار را انجام می دهدنهحاوی یک ابرخازن برای پشتیبان گیری انرژی ساعت بلادرنگ (RTC).

کنترل‌کننده‌های استاندارد CompactLogix 5370 از یک ابرخازن داخلی برای حفظ ساعت بلادرنگ در هنگام از دست دادن توان استفاده می‌کنند. ابرخازن یک وسیله ذخیره‌سازی انرژی است که در شرایط خطا قادر است بار را به سرعت آزاد کند - که در محیط‌های خاص یک قوس الکتریکی یا خطر اشتعال ایجاد می‌کند.

برای نصب درکلاس I بخش 2 (Div 2) یا منطقه 2 مکان های خطرناک- در مواردی که گازها یا بخارات قابل اشتعال ممکن است در شرایط غیرعادی وجود داشته باشد - تجهیزات باید غیر محرک یا دارای رتبه بندی برای منطقه خطرناک باشند. حذف ابرخازن منبع احتراق بالقوه را حذف می کند. 1769-L30ER-NSE مشخصات CompactLogix 5370 L3 است که این نیاز را برآورده می کند.

اگر در برنامه مکان خطرناک به پشتیبان گیری ساعت در زمان قطع برق نیاز باشد، کارت SD تداوم ذخیره سازی برنامه را فراهم می کند. RTC خودش در صورت افت برق در نوع NSE بازنشانی می‌شود.

مشخصات کلیدی

اترنت/IP دوگانه با DLR — ظرفیت شبکه 16 گره

هر دو پورت اترنت یک سوئیچ دو پورت یکپارچه را تشکیل می دهند که از توپولوژی Device Level Ring (DLR) پشتیبانی می کند. یک حلقه DLR دستگاه‌های EtherNet/IP را در یک حلقه بسته به هم متصل می‌کند – یک قطع کابل در هر نقطه، ترافیک را در مسیر باقی‌مانده بدون هیچ گونه مداخله دستی تغییر مسیر می‌دهد. حداکثر 16 اتصال گره EtherNet/IP نیازهای توزیع شده ورودی/خروجی، درایو و HMI اکثر تاسیسات ماشین فشرده را پوشش می‌دهد.

هشت موقعیت ماژول توسعه فشرده I/O 1769 محلی، I/O محلی را بدون مصرف بودجه گره EtherNet/IP اداره می کنند. پورت USB دسترسی برنامه نویسی محلی و به روز رسانی سیستم عامل را بدون اشغال پهنای باند شبکه فراهم می کند.

سناریوهای کاربردی

کنترل پانل مکان خطرناک:پانل های فرآیند پتروشیمی طبقه بندی شده به عنوان کلاس I بخش 2 به سخت افزار کنترل غیر محرک نیاز دارند. نوع NSE خطر قوس ابرخازن را از بین می‌برد و در عین حال عملکرد کامل CompactLogix 5370 L3 را ارائه می‌کند - اترنت/IP دوگانه، انعطاف‌پذیری DLR و حافظه برنامه ۱ مگابایتی.

سر چاه نفت و گاز یا اتوماسیون پردازش:در مواردی که بخار قابل اشتعال ممکن است گاهی وجود داشته باشد، کنترل‌کننده NSE بدون نیاز به محفظه ضد انفجار اضافی نصب می‌شود تا نوع استاندارد مجهز به ابرخازن را در خود جای دهد.

جایگزینی مستقیم برای تاسیسات NSE موجود:تطبیق پسوند NSE هنگام تعویض کنترلر نصب شده، انطباق مکان خطرناک را بدون ارزیابی مجدد حفظ می کند.

سوالات متداول

Q1: NSE به چه معناست و چرا اهمیت دارد؟

NSE مخفف No Supercap Energy است - این کنترلر حاوی ابرخازن نیست. کنترل‌کننده‌های استاندارد CompactLogix 5370 از یک ابرخازن برای حفظ ساعت بلادرنگ در هنگام افت توان استفاده می‌کنند. در طبقه‌بندی مناطق خطرناک کلاس I، بخش 2 و منطقه 2، یک ابرخازن نشان دهنده یک منبع بالقوه قوس/اشتعال است. حذف آن به نوع NSE این امکان را می دهد که برای استفاده در آن مکان ها بدون محفظه اضافی واجد شرایط باشد.

Q2: آیا حذف ابرخازن بر برنامه کنترل کننده یا حفظ داده ها تأثیر می گذارد؟

حفظ برنامه توسط کارت SD مدیریت می شود، نه ابرخازن. تا زمانی که کارت SD نصب شده باشد، برنامه ها از هدر رفتن انرژی زنده می مانند. چیزی که با اتلاف برق در نوع NSE از دست می‌رود، مقدار ساعت بلادرنگ است - وقتی برق بازیابی می‌شود، ساعت بازنشانی می‌شود. اگر دقت RTC در برنامه مورد نیاز باشد، یک منبع همگام سازی زمان شبکه خارجی، مرجع ساعت را پس از بازیابی نیرو ارائه می دهد.

Q3: چه انواع سیم با بلوک ترمینال سازگار است؟

مس جامد 22-14 AWG یا سیم مسی رشته ای 22-16 AWG با درجه حرارت 90 درجه سانتیگراد. بلوک ترمینال جایگزین 1769-RTBN18 است. این مشخصات سیم کشی میدانی استاندارد 24VDC مورد استفاده در پانل های کنترل فشرده را پوشش می دهد.

Q4: چه نرم افزار برنامه نویسی برای 1769-L30ER-NSE استفاده می شود؟

Studio 5000 Logix Designer محیط برنامه نویسی استاندارد برای خانواده CompactLogix 5370 است. اتصال از طریق پورت USB برای برنامه نویسی مستقیم یا از طریق پورت EtherNet/IP برای دانلود برنامه مبتنی بر شبکه است. 1769-L30ER-NSE از هر چهار زبان برنامه نویسی IEC 61131-3 پشتیبانی می کند: نمودار نردبانی، متن ساختاریافته، نمودار بلوک تابع و نمودار توابع متوالی.

Q5: آیا 1769-L30ER-NSE می تواند جایگزین 1769-L30ER استاندارد در مکان های غیر خطرناک شود؟

بله. نوع NSE از نظر عملکردی معادل استاندارد 1769-L30ER در همه قابلیت ها به جز پشتیبان گیری RTC در هنگام قطع برق است. در مکان‌های غیرخطرناکی که دقت ساعت بلادرنگ پس از بازیابی نیرو مورد نیاز است، نوع استاندارد با ابرخازن مشخصات بهتری است. برای برنامه‌هایی که به دقت RTC نیاز ندارند یا از همگام‌سازی زمان شبکه استفاده می‌کنند، نوع NSE یکسان عمل می‌کند.
