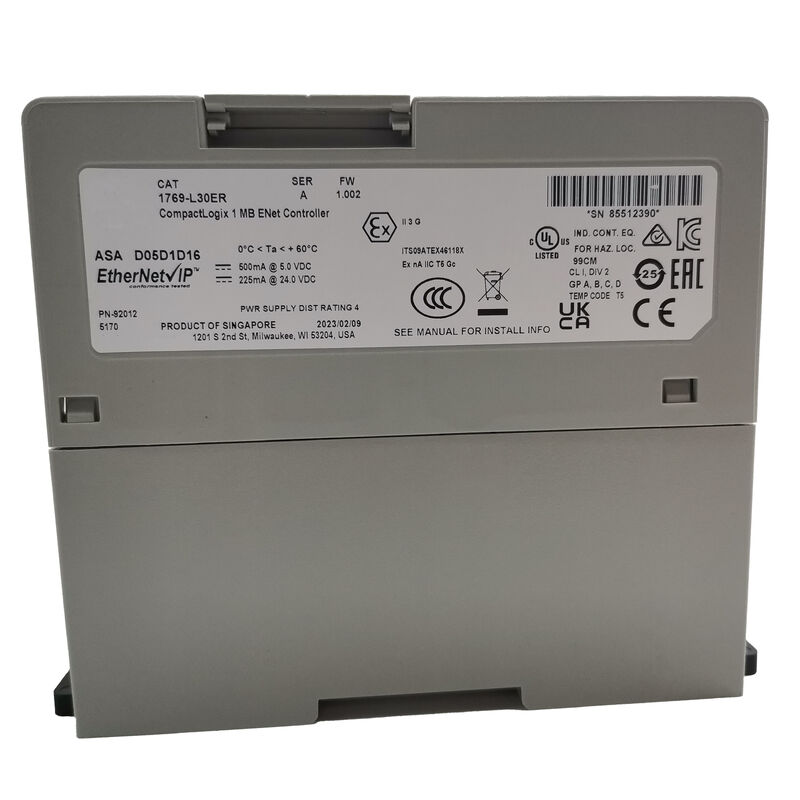

1769-L30ER | CompactLogix 5370 L3 — 1MB / EtherNet دوگانه / IP DLR / 16 گره / 8 ماژول ورودی / خروجی / 32 کار / USB / 30 ولت ایزوله / DIN یا مانت پانل
1769-L30ER در مقابل انواع L3 مجاور - انتخاب مناسب
محدوده CompactLogix 5370 L3 شامل انواع مختلفی است که دارای حافظه 1 مگابایتی، اترنت/IP دوگانه و 8 اسلات محلی ورودی/خروجی هستند. تفاوت ها به جای اینکه مبتنی بر ظرفیت باشند، عملکردی هستند:
| نوع |
حرکت |
Supercap (RTC) |
استفاده معمولی |
| 1769-L30ER (این) |
خیر |
بله |
توالی استاندارد، غیر خطرناک |
| 1769-L30ERM |
بله (4 محور CIP) |
بله |
کنترل حرکت CIP |
| 1769-L30ER-NSE |
خیر |
خیر |
مکان های خطرناک (Cl.I Div.2) |
1769-L30ER پیکربندی پایه L3 است: شبکه EtherNet/IP کامل و قابلیت DLR، حافظه برنامه 1 مگابایتی، 8 اسلات توسعه، اترنت دوگانه با DLR - اما بدون قابلیت محور حرکت CIP. برای کنترل ماشین، توالی، مدیریت I/O توزیع شده، و اتصال HMI بدون هماهنگی محور سروو، L30ER مجموعه کاملی از ویژگی ها را با هزینه کمتری نسبت به L30ERM با قابلیت حرکت ارائه می کند.
ابرخازن داخلی، مقدار ساعت بلادرنگ (RTC) را در طول افت توان حفظ میکند - ویژگی که در نوع NSE وجود ندارد، که L30ER استاندارد را برای برنامههای غیرخطرناکی که نیاز به دادههای مهر زمانی دقیق یا اجرای برنامههای مبتنی بر زمان پس از بازیابی نیرو دارند، به مشخصات صحیحی تبدیل میکند.
مشخصات کلیدی
| پارامتر |
ارزش |
| حافظه کاربر |
1 مگابایت |
| پورت های اترنت |
2× EtherNet/IP با DLR |
| پروتکل ها |
EtherNet/IP، CIP Motion، CIP Sync، Modbus TCP |
| حداکثر گره های اترنت/IP |
16 |
| گسترش محلی I/O |
تا 8 × 1769 |
| اسکن معمولی |
< 1ms (برنامه های کوچک) |
| وظایف |
هر کدام 32/100 برنامه |
| عرضه کنید |
DC 24V (±20%) |
| فعلی |
500 میلی آمپر @ 5 ولت؛ 225 میلی آمپر @ 24 ولت |
| قدرت |
حداکثر 4.5 وات |
| ابعاد |
130 × 80 × 110 میلیمتر (ح × عرض × عرض) |
| رتبه بندی IP |
IP20 |
| انزوا |
30 ولت پیوسته |
| ایمنی |
SIL2 / PLd (با I/O ایمنی) |
| نصب |
ریل یا پنل DIN |
CIP Sync - زمان هماهنگ در سراسر شبکه اترنت/IP
1769-L30ER از CIP Sync پشتیبانی می کند که یک مرجع زمانی مشترک را در تمام دستگاه های EtherNet/IP در شبکه با استفاده از پروتکل IEEE 1588 Precision Time توزیع می کند. با فعال بودن CIP Sync، مُهرهای زمانی روی رویدادهای ثبت شده در گرههای مختلف - درایوها، آداپتورهای ورودی/خروجی، پایانههای HMI - همه به یک ساعت ارجاع داده میشوند. برای تجزیه و تحلیل پس از رویداد و ردیابی تولید، این باعث می شود توالی رویدادها در سراسر سیستم توزیع شده قابل خواندن و قابل اعتماد باشد.
سناریوهای کاربردی
خطوط بسته بندی با سرعت بالا:مکانیسم های تغذیه، برش، آب بندی و رد فیلم که از طریق اترنت/IP هماهنگ شده اند. CIP Motion همگام سازی سروو را کنترل می کند. CIP Sync هر رویدادی را در سراسر خط نشان می دهد.
سیستم های انبار اتوماتیک:جرثقیل های استکر، نوار نقاله ها و اسکنرهای بارکد که به عنوان گره های اترنت/IP تحت هماهنگی L30ER کار می کنند. حداکثر 16 دستگاه روی رینگ. DLR در برابر خطاهای کابل محافظت می کند.
ایستگاه های تصفیه آب:سنسورهای سطح، دبی سنج ها و محرک های شیر پمپ در ایستگاه های ورودی/خروجی توزیع شده. L30ER داده های فرآیند را جمع آوری می کند و توالی پمپ ها را از یک پانل مرکزی کنترل می کند.
سیستم های چند کنترل کننده مشترک:L30ER به عنوان یک گره هوشمند محلی در یک شبکه بزرگتر ControlLogix یا CompactLogix اجرا می شود - مدیریت ورودی/خروجی محلی یک بخش ماشین در حین تبادل داده ها با کنترل کننده سطح سیستم از طریق EtherNet/IP.
نکات نصب و سیم کشی
- ماژول های ورودی/خروجی توسعه نباید در مجموع از 8 تجاوز کند. بودجه کلی توان باید در همه ماژول ها تأیید شود
- برای تمام اتصالات اترنت/IP از کابل جفت پیچ خورده محافظ صنعتی استفاده کنید. از کابل برق جدا نگه دارید
- کارت SD پشتیبانگیریهای برنامه و بهروزرسانیهای میانافزار را ذخیره میکند - به عنوان یک رسانه اجرای زمان اجرا عمل نمیکند.
- محیط پانل: رطوبت محیط ≤85% RH (غیر متراکم)؛ از تهویه کافی اطمینان حاصل کنید
- قبل از اولین روشن کردن، پیکربندی آدرس IP را تأیید کنید تا از تداخل شبکه در بخش های مشترک جلوگیری کنید
سوالات متداول
Q1: تفاوت عملی بین 1769-L30ER و 1769-L30ERM چیست؟
L30ERM قابلیت کنترلر CIP Motion (4 محور سروو) را به همان پلتفرم سخت افزاری اضافه می کند. L30ER عملکرد CIP Motion ندارد - نمی تواند درایوهای سروو Kinetix را به عنوان محورهای CIP Motion هماهنگ کنترل کند. اگر برنامه فقط به کنترل گسسته و فرآیند نیاز دارد (بدون هماهنگی حرکت سروو)، L30ER مشخصات صحیح و مقرون به صرفه تری است. اگر هماهنگی محور سروو مورد نیاز باشد، L30ERM مورد نیاز است.
Q2: چه نرم افزار برنامه نویسی به 1769-L30ER متصل می شود؟
Studio 5000 Logix Designer محیط برنامه نویسی برای خانواده CompactLogix 5370 است. اتصال از پورت USB برای دسترسی مستقیم به لپتاپ یا از یک پورت EtherNet/IP برای برنامهنویسی شبکه استفاده میکند. Studio 5000 از نمودار نردبانی، متن ساختاریافته، نمودار بلوک تابع و نمودار توابع متوالی پشتیبانی می کند. 1769-L30ER از Logix Designer نسخه 20 و بالاتر پشتیبانی می کند.
Q3: 8 ماژول توسعه چند نقطه I/O محلی فراهم می کند؟
تعداد امتیاز به 1769 ماژول ورودی/خروجی فشرده انتخاب شده بستگی دارد. یک بسط 8 اسلات با ماژول های ورودی/خروجی دیجیتال 16 نقطه ای ترکیبی، 128 نقطه ورودی/خروجی را به صورت محلی ارائه می کند. ماژول های 32 نقطه ای با چگالی بالا در هر 8 اسلات، 256 نقطه I/O محلی را ارائه می دهند. محدودیت 8 اسلات محدودیت سخت افزاری است. در آن حد، انتخاب ماژول تعداد کل امتیاز را تعیین می کند.
Q4: رتبه بندی جداسازی پیوسته 30 ولت برای چیست؟
ایزولاسیون پیوسته 30 ولت ولتاژ نامی برای عایق بندی اولیه بین رابط های USB، اترنت و گذرگاه داخلی کنترلر است. جداسازی الکتریکی را تعریف میکند که در برابر تفاوتهای ولتاژ حالت معمول بین کنترلکننده و دستگاههای متصل محافظت میکند. در عمل، این رتبهبندی به این معنی است که پورتهای ارتباطی کنترلکننده برای کاربردهای ولتاژ بالا ایزوله نیستند - برای اتصال به مدارهای میدانی در پتانسیلهای بالاتر، باید از سختافزار جداسازی مناسب بین کنترلکننده و سیمکشی میدان استفاده شود.
