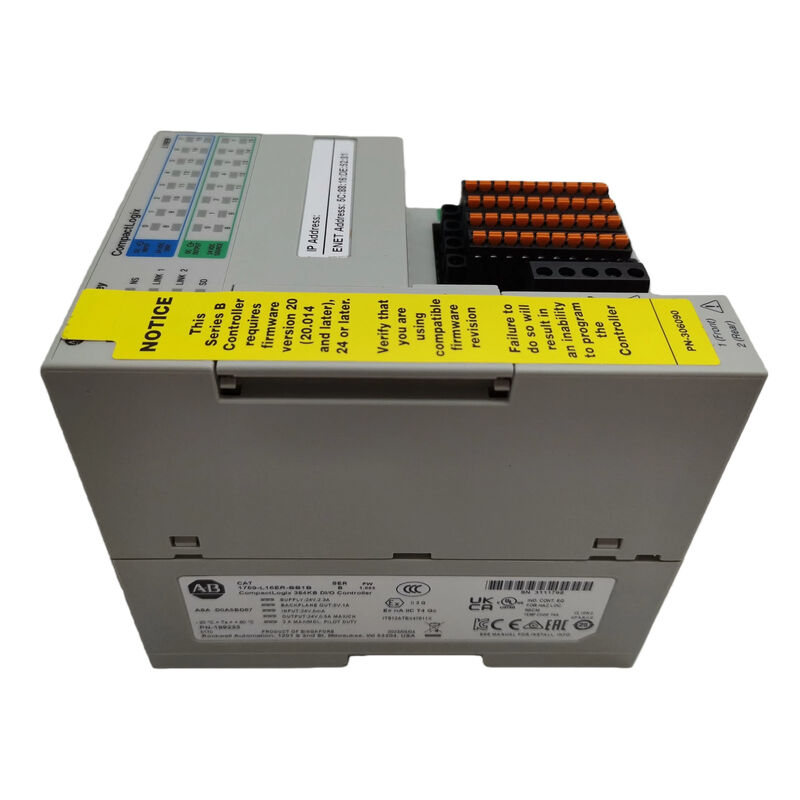

یک کنترلر جدید AB CompactLogix 5370 1769-L16ER-BB1B در جعبه

کنترلر CompactLogix L16 مدل Allen-Bradley 1769-L16ER-BB1B

مرور کلی

این 1769-L16ER-BB1B یک کنترلر CompactLogix 5370 L1 است که برای کنترل ماشین جمع و جور EtherNet/IP طراحی شده است.

Rockwell آن را به عنوان یک کنترلر CompactLogix L16 با حافظه کاربری 384 کیلوبایتی، 16 ورودی دیجیتال و 16 خروجی دیجیتال تعبیه شده، دو پورت اترنت با قابلیت DLR، حداکثر 6 ماژول توسعه محلی و یک کارت حافظه SD 1 گیگابایتی که همراه با کنترلر عرضه می شود است.

دستورالعمل های نصب Rockwell همچنین نشان می دهد که این کنترلر از یک منبع تغذیه نامی 24 ولت DC با محدوده ورودی 10 تا 28.8 ولت DC استفاده می کند و پورت USB برای برنامه نویسی محلی موقت در نظر گرفته شده است نه اتصال دائمی.

داده های فنی

ارزش کاربردی

دستگاه 1769-L16ER-BB1B برای سلول های ماشین جمع و جور، سیستم های بسته بندی، نوار نقاله ها، تجهیزات OEM ماژولار و معماری های کوچک EtherNet/IP که در آن ورودی/خروجی تعبیه شده و اترنت دو پورت مفیدتر از یک کنترلر رک بزرگتر هستند، بسیار مناسب است.

ادبیات CompactLogix 5370 L1 شرکت Rockwell به طور خاص خانواده L1 را برای کاربردهای کوچک تا متوسط که به تعداد محور کمتر، ردپای جمع و جور و قابلیت شبکه DLR یکپارچه نیاز دارند، قرار می دهد.

این امر این کنترلر را به ویژه در ماشین هایی که فضای پنل محدود است اما کنترل مبتنی بر Logix و ادغام EtherNet/IP هنوز مورد نیاز است، عملی می کند.

ارزش آن در کارهای تعمیر و نگهداری نیز به همان اندازه قوی است.

هنگامی که یک ماشین در ابتدا بر اساس ردپای L16ER-BB1B، ورودی/خروجی تعبیه شده و مفهوم توسعه POINT Bus طراحی شده بود، جایگزینی آن با همان مدل معمولاً چیدمان کابینت، ساختار شبکه و مفروضات پروژه را نسبت به انتقال به یک کلاس کنترلر متفاوت، تمیزتر حفظ می کند.

این یک استنتاج مهندسی بر اساس ورودی/خروجی تعبیه شده منتشر شده، توسعه 6 ماژولی و معماری فعال DLR کنترلر است.

دیدگاه جایگزینی و انتخاب

برای کارهای جایگزینی، 1769-L16ER-BB1B باید با نوع ورودی/خروجی تعبیه شده، کلاس حافظه، چیدمان اترنت و مقیاس توسعه محلی مطابقت داشته باشد، نه فقط با نام خانواده CompactLogix.

در سیستم های عملی، جزئیاتی که بیشترین اهمیت را دارند عبارتند از 16 ورودی سینک / 16 خروجی سورس، حافظه 384 کیلوبایتی، طراحی DLR دوگانه اترنت و محدوده تغذیه 10 تا 28.8 ولت DC است.

تطابق با همان مدل کنترلر معمولاً ایمن ترین راه برای جلوگیری از تغییرات سیم کشی، شبکه و راه اندازی است.

سوالات متداول

س1: 1769-L16ER-BB1B چه نوع کنترلی است؟
این یک کنترلر CompactLogix 5370 L1 با ورودی/خروجی دیجیتال تعبیه شده، دو پورت اترنت و حافظه کاربری 384 کیلوبایتی است.

از نظر عملی، این یک کنترلر Logix جمع و جور است که برای ماشین های EtherNet/IP کوچک تا متوسط ​​به جای سیستم های بزرگ مبتنی بر رک در نظر گرفته شده است.

س2: چه کاربردهایی برای آن مناسب تر است؟
این برای سیستم های اتوماسیون جمع و جور مانند نوار نقاله ها، ماشین های بسته بندی، اسکیدهای ماژولار و سلول های ماشین که در آن فضای پنل محدود است اما برنامه نویسی Logix و EtherNet/IP هنوز مهم هستند، مناسب است.

ادبیات کنترلر L1 شرکت Rockwell به طور صریح این خانواده را در کاربردهای کوچک تا متوسط ​​با تعداد محور و ورودی/خروجی کمتر قرار می دهد.

س3: چرا DLR در این کنترلر مهم است؟
DLR به بهبود انعطاف پذیری در شبکه های EtherNet/IP با توپولوژی حلقه کمک می کند. در نصب های عملی ماشین، این می تواند چیدمان دستگاه را ساده کرده و تأثیر یک مسیر شبکه از دست رفته را کاهش دهد.

س4: چرا پیکربندی ورودی/خروجی تعبیه شده مهم است؟
زیرا 16 DI / 16 DO تعبیه شده بخشی از نحوه سیم کشی ماشین اصلی است.

جایگزینی کنترلر با نوع ورودی/خروجی اشتباه یا سبک خروجی اشتباه می تواند مشکلات فوری سیم کشی میدانی و راه اندازی ایجاد کند.

س5: قبل از سفارش چه مواردی باید بررسی شود؟
شماره قطعه نصب شده را بررسی کنید، کلاس حافظه 384 کیلوبایتی را تأیید کنید، 16 ورودی سینک / 16 خروجی سورس را تأیید کنید و مطمئن شوید که ماشین از همان تغذیه 24 ولت DC و چیدمان دوگانه اترنت با قابلیت DLR استفاده می کند.
