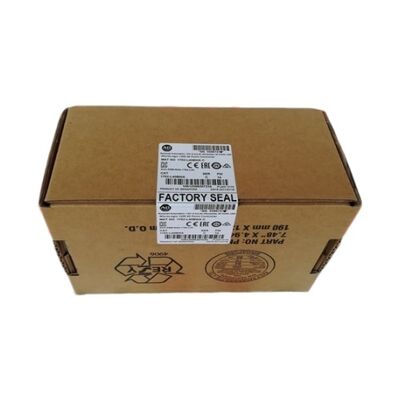

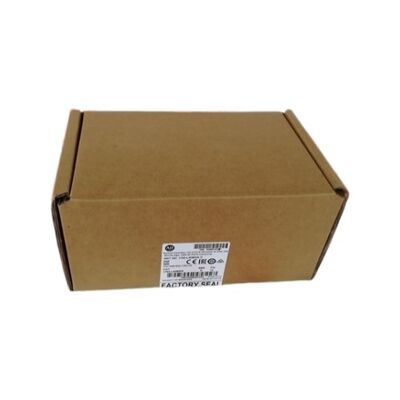

يک AB ALLEN BRADLEY 1762-L24BWAR -فابريکه مهر و موم شده- 1762L24BWAR

1762-L24BWAR | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / Extra HMI + پورت برنامه نویسی / 2022 متوقف شد

1762-L24BWAR در مقابل 1762-L24BWA - بندری که تفاوت را ایجاد می کند

1762-L24BWAR و 1762-L24BWA پیکربندی ورودی/خروجی یکسانی دارند: 14 ورودی (10 استاندارد + 4 سریع) و 10 خروجی رله، منبع تغذیه AC یکسان و حافظه و مجموعه دستورالعمل یکسان. تفاوت عملکردی در پسوند "R" است - یک پورت اختصاصی اضافی برای اتصالات HMI یا برنامه نویسی.

استاندارد L24BWA یک پورت RS-232C را فراهم می کند که تمام نیازهای ارتباطی را برآورده می کند: دسترسی برنامه نویسی، اتصال HMI، Modbus RTU به درایوها و ASCII برای دستگاه های جانبی. هر اتصال نیاز به تغییر پیکربندی پروتکل پورت دارد. L24BWAR یک پورت دوم را به طور خاص برای عملکرد همزمان HMI اضافه می کند: یک پورت اتصال برنامه نویسی یا ارتباط درایو Modbus را حفظ می کند در حالی که دیگری پیوند پانل HMI را بدون تغییر پروتکل حفظ می کند.

برای نصب‌های ماشینی با پانل اپراتور دائمی (PanelView یا HMI متصل به RS-232C مشابه) که باید به طور مداوم در حین کار کردن دستگاه و در حالی که لپ‌تاپ برای نظارت یا اصلاح برنامه متصل می‌شود، متصل بماند، L24BWAR نیاز به قطع HMI برای وصل کردن کابل برنامه‌نویسی را برطرف می‌کند. هر دو ارتباط با هم وجود دارند.

مشخصات کلیدی

10 استاندارد + 4 ورودی سریع — دو سرعت سیگنال از یک کنترلر

10 ورودی استاندارد با نرخ فیلتر ورودی معمولی پاسخ می دهند - مناسب برای دکمه های فشاری، سوئیچ های محدود، سنسورهای فوتوالکتریک و همه سیگنال های معمولی توالی ماشین. 4 ورودی سریع زمان فیلتر را کاهش می‌دهند تا سیگنال‌های پالس فرکانس بالا را که ورودی‌های استاندارد ممکن است مستعار یا از دست بدهند، کاهش می‌دهند: شمارنده‌های تولید از سنسورهای پرسرعت، پالس‌های مرجع رمزگذار، یا سیگنال‌های ماشه کوتاه مدت.

10 خروجی رله سوئیچینگ میدانی مستقل از ولتاژ را فراهم می کند. سیم‌پیچ‌های استارت موتور در 230VAC، پیلوت‌های شیر برقی 24VDC، و لامپ‌های نشانگر 24VDC همگی به یک بخش خروجی رله متصل می‌شوند - کنتاکت‌های رله از منبع PLC جدا می‌شوند و هر ولتاژ میدانی را می‌پذیرند که در محدوده درجه تماس به آن‌ها متصل شود.

سناریوهای کاربردی

نوار نقاله فشرده با HMI دائمی:یک نوار نقاله تولیدی با صفحه لمسی اپراتور ثابت که از طریق پورت HMI متصل است. مهندسان سرویس برای نظارت آنلاین از طریق پورت دوم در طول تولید، بدون قطع شدن نمایشگر اپراتور، به برنامه دسترسی دارند.

ایستگاه بسته بندی با شمارش رمزگذار:10 ورودی استاندارد برای حضور مواد، تکمیل مهر و موم و وضعیت نوار نقاله. 4 ورودی سریع، پالس های محصول با سرعت بالا را از یک سنسور فوتوالکتریک شمارش می کنند و سیگنال های مرجع رمزگذار را می پذیرند. 10 خروجی رله پیشروی فیلم، عنصر آب بندی، کاتر و دروازه رد را کنترل می کنند.

لوازم یدکی برای سیستم های MicroLogix 1200 BWAR:قابلیت دو پورت L24BWAR در طراحی ماشین‌هایی که اتصالات HMI و برنامه‌نویسی همزمان مورد نیاز بود، مشخص شد. جایگزینی مستقیم L24BWAR معماری پورت اصلی را بدون سیم کشی مجدد یا پیکربندی مجدد پروتکل حفظ می کند.

سوالات متداول

Q1: تفاوت عملکردی بین انواع R و غیر R 1762-L24BWA چیست؟

1762-L24BWA دارای یک پورت ارتباطی RS-232C است. 1762-L24BWAR یک پورت دوم را اضافه می کند که به طور خاص برای اتصالات HMI یا برنامه نویسی تعیین شده است. پورت دوم امکان اتصال همزمان یک پنل HMI را در یک پورت و یک لپ‌تاپ برنامه‌نویسی یا دستگاه Modbus را در سوی دیگر - بدون نیاز به توقف یا قطع شدن دستگاه در حین دسترسی به برنامه، امکان‌پذیر می‌کند.

Q2: پورت HMI/برنامه نویسی اضافی از چه پروتکل هایی پشتیبانی می کند؟

هر دو پورت از یک مجموعه پروتکل پشتیبانی می کنند: DF1 full-duplex، DF1 half-duplex، DH-485، Modbus RTU و ASCII. انتخاب پورت برای هر پروتکل در پیکربندی کانال کنترلر پیکربندی می شود. به طور معمول، یک پورت DF1 برای دسترسی برنامه نویسی و دیگری DF1 یا DH-485 برای ارتباط HMI اختصاص داده می شود، اما هر یک از پروتکل ها را می توان به هر یک از پورت ها اختصاص داد.

Q3: آیا می توان I/O توسعه را به 1762-L24BWAR اضافه کرد؟

بله. MicroLogix 1200 از ماژول های I/O توسعه سری 1762 متصل به درگاه توسعه سمت راست پشتیبانی می کند. ورودی دیجیتال، خروجی دیجیتال (رله و ترانزیستور)، ورودی/خروجی آنالوگ و ماژول های RTD/ترموکوپل در دسترس هستند. مجموع ظرفیت انبساط توسط بودجه توان کنترلر محدود می شود - قبل از راه اندازی، کشش کل جریان را از جمله همه ماژول های توسعه بررسی کنید.

Q4: چه نرم افزار برنامه نویسی برای 1762-L24BWAR استفاده می شود؟

RSLogix 500 محیط برنامه نویسی خانواده MicroLogix 1200 است. اتصال از طریق هر یک از درگاه های RS-232C با استفاده از کابل سریال مناسب با آداپتور USB به سریال برای لپ تاپ های مدرن انجام می شود. RSLogix 500 از مجموعه دستورات MicroLogix 1200 شامل دستورالعمل های رشته ای شمارنده سرعت بالا (HSC)، PID و ASCII پشتیبانی می کند.

Q5: آیا 1762-L24BWAR با همان برنامه 1762-L24BWA سازگار است؟

بله. آدرس دهی ورودی/خروجی، مجموعه دستورات، سازماندهی حافظه و ساختار برنامه بین L24BWA و L24BWAR یکسان هستند. برنامه ای که برای L24BWA ایجاد شده است، مستقیماً بدون تغییر روی L24BWAR اجرا می شود. تنها تفاوت در پورت اضافی است که برای استفاده از آن نیاز به پیکربندی ارتباطی کانال 1 دارد. پیکربندی های ارتباطی کانال 0 موجود بدون تغییر انجام می شود.
