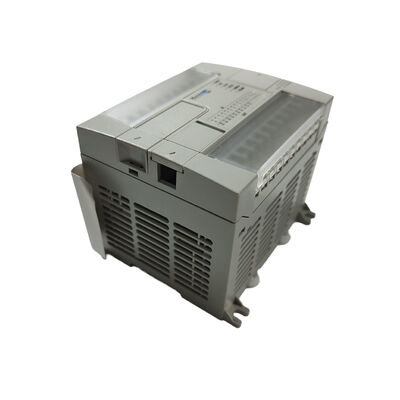

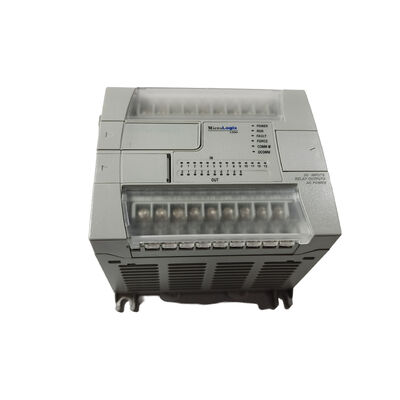

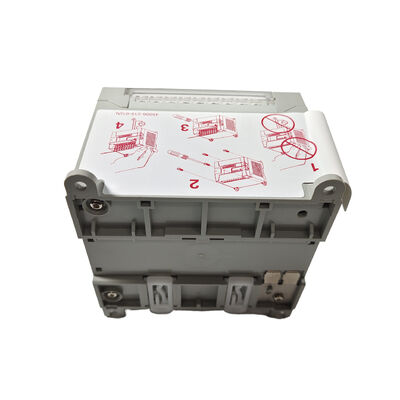

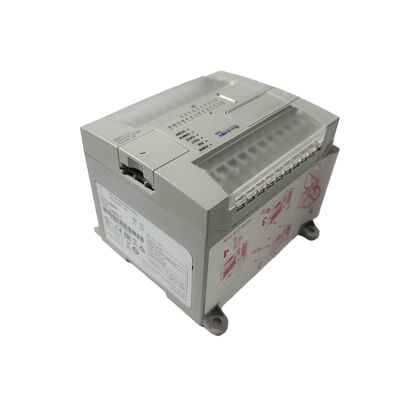

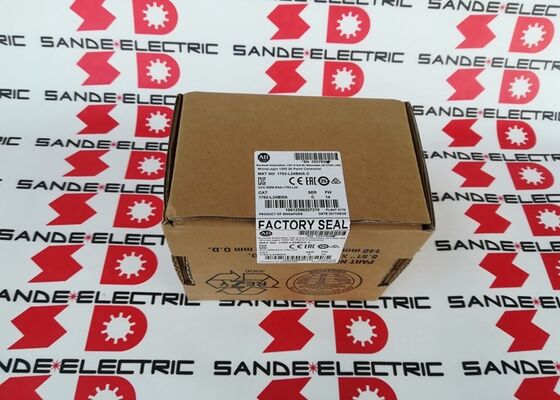

یک کنترلر جدید مهر شده آلن بردلی 1762-L24BWA /C Pkg 2017 MicroLogix 1200 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 رله / 6KB / پروتکل چندگانه RS-232C / یدکی متوقف شده

14 ورودی - اما همه 14 برابر نیستند

14 ورودی دیجیتال 1762-L24BWA به دو گروه از نظر عملکردی متفاوت تقسیم می شوند و تمایز برای نحوه طراحی دستگاه مهم است.

10 ورودی استاندارد 24VDC:ورودی‌های دیجیتال استاندارد فیلتر شده برای سیگنال‌های حسگر معمولی - دکمه‌های فشاری، کلیدهای محدود، سنسورهای مجاورت و کنتاکت‌های رله. زمان پاسخگویی در محدوده میلی‌ثانیه است و برای تمام کارهای معمولی توالی‌یابی ماشین مناسب است.

4 ورودی سریع 24VDC:ورودی‌های پرسرعت با زمان پاسخ‌دهی بسیار کوتاه‌تر - برای سیگنال‌هایی طراحی شده‌اند که سریع‌تر از ورودی‌های استاندارد سوئیچ می‌کنند و می‌توانند به‌طور قابل‌اطمینانی ضبط کنند. این ورودی‌های سریع شمارش قطار پالس (جریان‌سنج، پالس‌های رمزگذار، شمارنده‌های تولید)، سیگنال‌های ماشه کوتاه مدت و هر ورودی که باید در یک چرخه اسکن PLC یا بین اسکن‌ها شناسایی شود را کنترل می‌کنند. در دستگاهی با شمارنده تولید 200 پالس در دقیقه و یک ماشه رد گیت با سرعت بالا، ورودی های سریع کاری را انجام می دهند که ورودی های استاندارد نمی توانند.

این تقسیم 10+4 یک انتخاب طراحی است نه تصادفی. ماشین‌هایی که فقط به ورودی‌های حسگر استاندارد نیاز دارند، از همان ۱۴ ورودی استفاده می‌کنند، بدون اینکه قابلیت ورودی سریع هیچ هدفی داشته باشد. ماشین‌هایی که سنسورهای کند را با یک یا دو سیگنال پرسرعت ترکیب می‌کنند، هر دو نوع را از یک کنترل‌کننده بدون ماژول شمارنده سرعت بالا جداگانه دریافت می‌کنند.

مشخصات کلیدی

یک پورت RS-232C، چهار پروتکل - یک پورت تمام نیازهای رایج را پوشش می دهد

پورت داخلی RS-232C 1762-L24BWA از چهار پروتکل ارتباطی از یک کانکتور فیزیکی پشتیبانی می کند:

DF1:پروتکل سریال نقطه به نقطه Allen-Bradley برای ارتباط مستقیم بین پایانه های برنامه نویسی MicroLogix و RSLogix 500 یا بین واحدهای MicroLogix در ترتیبات نظرسنجی DF1.

DH-485:شبکه چند قطره Allen-Bradley که چندین کنترلر MicroLogix و SLC را در یک گذرگاه مشترک RS-485 به هم متصل می کند. 1762-L24BWA بدون ماژول ارتباطی اضافی به شبکه DH-485 موجود متصل می شود.

Modbus RTU:پروتکل استاندارد صنعتی Modbus در فرمت باینری RTU، به MicroLogix 1200 اجازه می دهد تا با درایوهای شخص ثالث، کنتورهای انرژی، ورودی/خروجی راه دور و سایر دستگاه های دارای Modbus به عنوان Master یا Slave ارتباط برقرار کند.

ASCII:ارتباط سریال در حالت کاراکتر برای بارکدخوان ها، ترازوها، چاپگرهای برچسب و سایر دستگاه های جریان کاراکتر که داده های متنی ساده را ارسال یا دریافت می کنند.

این انعطاف‌پذیری پروتکل از یک پورت سریال یک مزیت عملی در نصب ماشین‌های واقعی است که در آن کنترل‌کننده ممکن است نیاز داشته باشد به درایو Modbus متصل شود، داده‌ها را از یک بارکدخوان دریافت کند و توسط یک لپ‌تاپ برنامه‌نویس به آن دسترسی داشته باشد - همه از همان کانکتور RS-232C در پیکربندی‌های مختلف.

سناریوهای کاربردی

تجهیزات بسته بندی فشرده:ده حسگر استاندارد که بر روی فیلم، حضور محصول و موقعیت فک مهر و موم نظارت می کنند. چهار ورودی سریع شمارش توان محصول از سنسورهای فوتوالکتریک با سرعت بالا. ده خروجی رله کنترل کننده موتور پیشروی فیلم، سیلر و برش پنوماتیکی. RS-232C در Modbus RTU در حال صحبت با درایو سروو برای موقعیت یابی فک.

نوار نقاله با شمارش دسته ای:ورودی های استاندارد برای دکمه های توقف/شروع و محدودیت های ایمنی. ورودی های سریع شمارش پالس های محصول از یک رمزگذار نوار نقاله. خروجی های رله کنترل کنتاکتورهای موتور نقاله و گیت های دیورتر.

لوازم یدکی برای سیستم های MicroLogix 1200 نصب شده:MicroLogix 1200 به طور گسترده در دهه 2000 در پانل های ماشین جمع و جور استفاده شد. یک جایگزین 1762-L24BWA نقشه آدرس ورودی/خروجی اصلی، تخصیص ورودی سریع و پیکربندی پروتکل RS-232C را بدون تغییر برنامه بازیابی می کند.

سوالات متداول

Q1: تفاوت بین 1762-L24BWA و 1762-L24BXB چیست؟

1762-L24BWA دارای خروجی رله (W) و منبع تغذیه AC (A) است. 1762-L24BXB دارای خروجی ترانزیستور (X = منبع DC) و منبع تغذیه DC است. مشخصات ورودی و حافظه یکسان است. زمانی که دستگاه از منبع AC استفاده می کند، BWA را انتخاب کنید و خروجی های رله برای انعطاف پذیری بار ترجیح داده می شوند. زمانی که به پنل منبع تغذیه 24 ولت دی سی و خروجی های ترانزیستور سریع نیاز است، BXB را انتخاب کنید.

Q2: چه نرم افزار برنامه نویسی برای 1762-L24BWA استفاده می شود؟

RSLogix 500 (محیط برنامه نویسی MicroLogix/SLC 500 قدیمی Rockwell) یا Studio 5000 Logix Designer 500 (بسته فعلی که شامل قابلیت RSLogix 500 می شود). اتصال از طریق پورت سریال RS-232C با کابل برنامه نویسی 1761-CBL-PM02 یا معادل آن، یا از طریق USB با آداپتور 1747-UIC USB-to-DH-485 در صورت استفاده از پروتکل DH-485 است.

Q3: آیا ورودی های سریع می توانند پالس های رمزگذار را برای اندازه گیری موقعیت بشمارند؟

ورودی های سریع می توانند تعداد پالس های پرسرعت را از رمزگذارها یا حسگرهای تک کانال جمع آوری کنند. MicroLogix 1200 از دستورالعمل HSC (High Speed ​​Counter) برای مدیریت مقادیر شمارش ورودی سریع در برنامه استفاده می کند. برای شمارش رمزگذار مربعات (فاز A/B) با تشخیص جهت، پیکربندی خاص MicroLogix 1200 HSC را از راهنمای مرجع MicroLogix 1200 تأیید کنید - همه مدل‌ها از ورودی مربع کامل از کانال‌های ورودی سریع پشتیبانی نمی‌کنند.

Q4: آیا می توان ورودی/خروجی اضافی را به 1762-L24BWA اضافه کرد؟

بله. MicroLogix 1200 از ماژول های I/O توسعه (سری 1762) که از طریق درگاه توسعه سمت راست متصل شده اند پشتیبانی می کند. انواع موجود عبارتند از: ورودی دیجیتال، خروجی دیجیتال (رله و ترانزیستور)، ورودی/خروجی آنالوگ و ماژول های ورودی RTD/ترموکوپل. حداکثر انبساط به بودجه توان کنترل کننده پایه بستگی دارد.
