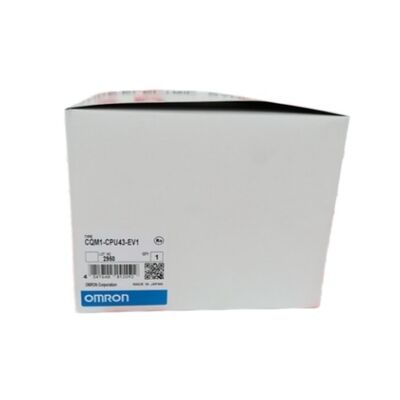

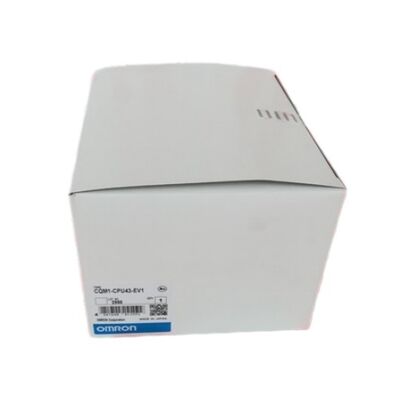

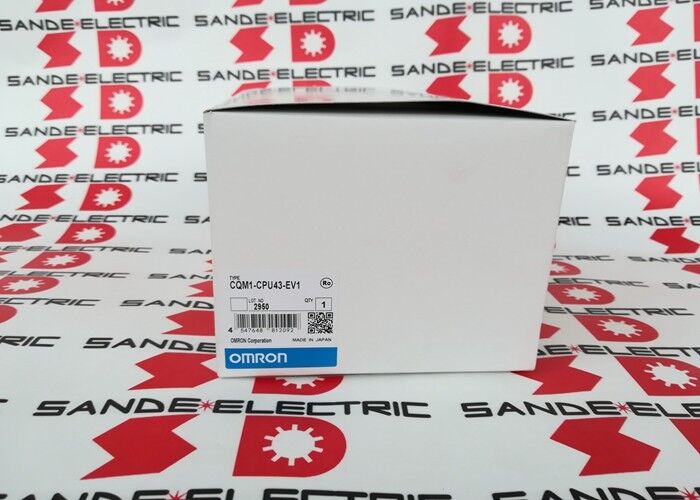

پردازنده جدید اومرون CQM1-CPU43-EV1 رایگان ارسال سریع CQM1CPU43EV1 جدید

Omron CQM1-CPU43-EV1 ∙ CQM1 واحد پردازنده ∙ 256 I/O / 7.2K برنامه / ساخته شده در پالس I/O 50kHz / RS-232C

پردازنده CQM1 با I/O پالس داخلی

CQM1-CPU43-EV1 واحد پردازنده CQM1 است که دارای یک عملکرد ورودی و خروجی پالس داخلی است. ویژگی ای که آن را از سایر انواع پردازنده CQM1 در همان پلت فرم متمایز می کند.دو پورت اختصاصی در بدن CPU همزمان ورودی های شمارنده با سرعت بالا و خروجی های پالس را اداره می کنند، بدون نیاز به یک واحد I/O ویژه جداگانه برای وظایف حرکتی.

ورودی های شمارنده با سرعت بالا پالس های تک فاز را تا 50kHz و پالس های دو فاز (رباعی) را تا 25kHz پذیرفته اند.این شامل اتصال مستقیم انکودرهای چرخان برای بازخورد موقعیت و اندازه گیری سرعت بدون سخت افزار شمارنده خارجی است.خروجی پالس ها تا 50kHz از همان پورت ها مناسب برای فرمان دادن به یک راننده موتور مرحله ای برای برنامه های موقعیت دهی است.

16 ورودی داخلی در بدن CPU وجود دارد. تا 11 واحد I / O یا I / O ویژه می تواند برای رسیدن به حداکثر 256 نقطه اضافه شود.پیکربندی به صورت مکانیکی به هم متصل می شود واحد ها در کنار هم قفل می شوند و سیستم از حداقل پیکربندی فقط CPU به گسترش کامل 11 واحد I / O مقیاس می یابد.

مشخصات کلیدی

سه نوع قطع و ارتباطات

CQM1-CPU43-EV1 از سه نوع قطع مستقل پشتیبانی می کند.وقفه ورودیبه سیگنال های کوتاه خارجی پاسخ می دهد حداقل عرض نبض قابل تشخیص 0.1ms است.وقفه های برنامه ریزی شدهبرای انجام وظایف دوره ای از یک تایمر داخلی با سرعت بالا استفاده کنند.وقفه های شمارنده سرعت بالافعال در شمارش رمزگذاری، اجازه می دهد تا پاسخ فوری برنامه به رویدادهای موقعیت بدون انتظار برای چرخه اسکن بعدی.

دو پورت سریال در دسترس است: یک پورت محیطی برای ابزارهای برنامه نویسی و یک پورت RS-232C اختصاصی برای ارتباطات دستگاه های خارجییا ارتباط داده های یک به یک با یک CQM1 دیگرپروتکل پیوند میزبان از ارتباطات با یک کامپیوتر یا ترمینال قابل برنامه ریزی از طریق همان پورت RS-232C پشتیبانی می کند.

سوالات عمومی

سوال1: چه چیزی باعث می شود CQM1-CPU43-EV1 متفاوت از CQM1-CPU41-EV1 یا CPU42-EV1؟

تمام انواع CQM1 EV1 دارای ظرفیت 256 نقطه I / O ، حافظه برنامه 7.2K و پورت RS-232C هستند. CPU41-EV1 دارای هیچ عملکرد داخلی خاصی نیست.CPU42-EV1 چهار کنترل تنظیم حجم آنالوگ را اضافه می کندCPU43-EV1 شامل عملکرد I / O پالس ساخته شده 50kHz ورودی های شمارنده با سرعت بالا و خروجی های پالس 50kHz از پورت های اختصاصی است.CPU44-EV1 I / O پالس را با دو رابط کدگذاری مطلق (ABS) جایگزین می کند.

س2: آیا می توان از شمارنده ی داخلی با سرعت بالا برای ردیابی موقعیت رمزگذاری کننده استفاده کرد؟

بله، دو پورت اختصاصي سيگنال هاي کدگري A/B را در دو فازي تا 25kHz قبول مي کنندقطع کننده های شمارنده با سرعت بالا بدون تاخیر چرخه اسکن بلافاصله در رویدادهای شمارش فعال می شوند.برای کنترل موتور گام به گام، CQM1-CPU43-EV1 می تواند یک حلقه موقعیت را با استفاده از بازخورد رمزگذاری کننده در ورودی شمارنده و خروجی پالس به راننده همزمان ببندد.

سوال 3: CQM1-CPU43-EV1 چگونه برنامه ریزی می شود؟

استفاده از برنامه نویس CX Omron (یا نرم افزار برنامه نویسی SSS قبلی). پورت محیطی برای دانلود برنامه، نظارت آنلاین و پیکربندی پارامتر به یک کامپیوتر متصل می شود.منطق نردبان زبان استاندارد برنامه نویسی است. برنامه ذخیره شده در RAM باتری پشتیبانی شده داخلی قرار دارد. برای جلوگیری از از دست دادن برنامه ، باتری را قبل از مصرف جایگزین کنید.

Q4: آیا می توان حداکثر 256 نقطه I/O را با CQM1-CPU43-EV1 به دست آورد؟

بله. 16 ورودی داخلی در واحد پردازنده به کل محاسبه می شود. تا 11 واحد I / O یا I / O ویژه می تواند به سمت راست واحد پردازنده متصل شود.تعداد کلی کلمات اختصاص داده شده به واحدهای I/O و I/O ویژه باید 15 کلمه یا کمتر باشد..

سوال 5: CPU43-EV1 هشدار باتری را نشان می دهد. روش صحیح چیست؟

باتری را در عرض یک هفته از زمان ظاهر شدن هشدار جایگزین کنید. کم شدن باتری باعث از دست دادن حافظه برنامه می شود.جایگزین با واحد پردازنده روشن اگر ممکن استبعد از تعویض، بررسي کنید که برنامه با نسخه پشتیبان مطابقت دارد.
