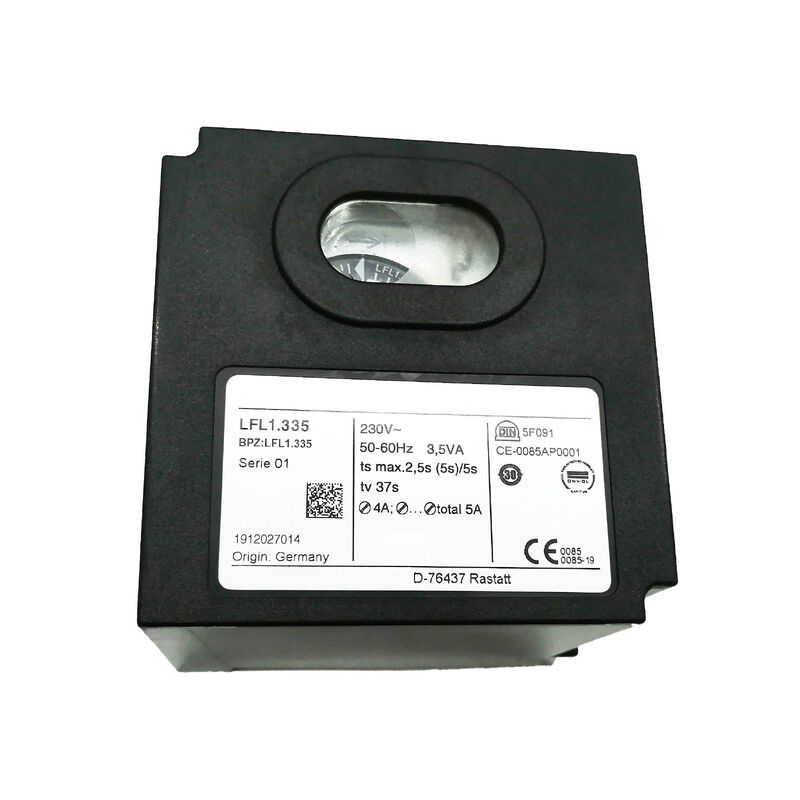

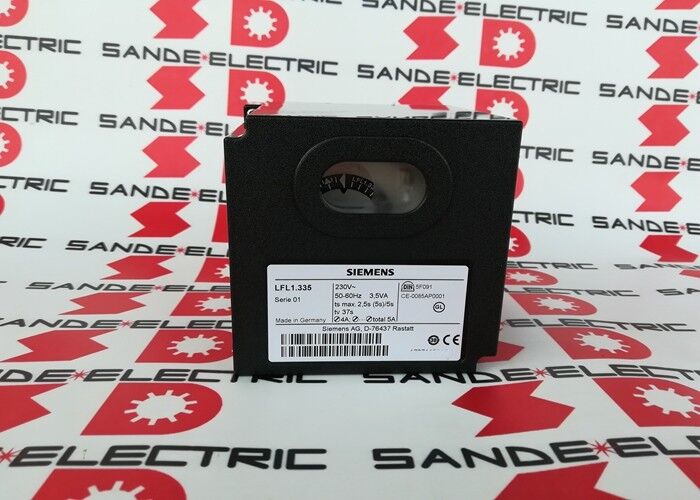

NEW SIEMENS LFL1.335 220-240V جعبه کنترل گاز - برنامه نویس دیگ

زیمنس LFL1.335 | کنترل مشعل - 110VAC / کشش اجباری / گاز + روغن + دوگانه سوز / متناوب / t1 = 37s / TSA = 2.5s / t9 = 5s

نظارت شعله، توالی، و خاموش شدن ایمن - آنچه که یک کنترل مشعل انجام می دهد

کنترل مشعل یک رله عمومی یا کنترل کننده قابل برنامه ریزی نیست - یک ترتیب دهنده ایمنی اختصاصی است که به طور خاص برای تجهیزات احتراق طراحی شده است. LFL1.335 توالی کامل راه اندازی تا خاموش شدن مشعل اجباری را مدیریت می کند: پیش پاکسازی، احتراق، تأیید استقرار شعله، حالت اجرای نظارت شده، و پاسخ قفل ایمن هنگام بروز خطا. این عملکردها باید به ترتیبی تعریف شده و از نظر قانونی مورد نیاز برای رعایت استانداردهای ایمنی احتراق اجرا شوند.

سه پارامتر زمان بندی منتشر شده، دنباله خاص LFL1.335 را تعریف می کنند:

t1 = 37 ثانیه - زمان قبل از پاکسازی:قبل از شروع احتراق، فن با کشش اجباری به مدت 37 ثانیه کار می کند تا هر گونه سوخت یا گاز نسوخته را از محفظه احتراق و دودکش خارج کند. این پاکسازی از مشتعل شدن جوی سرشار از سوخت توسط جرقه جلوگیری می کند. پیش تصفیه 37 ثانیه ای یک انتخاب طراحی متناسب با حجم محفظه احتراق مشعل است.

TSA = 2.5 ثانیه - زمان ایمنی برای احتراق (Sicherheitszeit):پس از احتراق، شعله باید در عرض 2.5 ثانیه شناسایی شود. اگر آشکارساز شعله استقرار شعله را در این پنجره تأیید نکند، LFL1.335 دریچه سوخت را خاموش می کند و به حالت قفل می رود. TSA 2.5 ثانیه ای برای کاربردهای اشتعال مستقیم گاز که پاسخ شعله سریع است مناسب است.

t9 = 5 ثانیه - زمان پس از پاکسازی:پس از خاموش شدن معمولی، فن به مدت 5 ثانیه به کار خود ادامه می دهد تا محصولات احتراق را قبل از توقف فن از مبدل حرارتی و دودکش خارج کند.

این مقادیر زمان‌بندی در سخت‌افزار LFL1.335 ثابت شده‌اند - آنها قابل برنامه‌ریزی در میدان نیستند. انتخاب نوع صحیح LFL1 به معنای انتخاب زمان های پیش تصفیه و ایمنی صحیح برای مشعل خاص است.

مشخصات کلیدی

عملیات متناوب - معنی آن برای نصب

"عملکرد متناوب" در اصطلاحات کنترل مشعل معنای خاصی دارد: مشعل حداقل یک بار خاموش شدن کنترل شده (از طریق توالی خاموش شدن عادی کنترل مشعل) در هر دوره کارکرد 24 ساعته انجام می شود. این با "عملکرد مداوم" که در آن مشعل بدون دوچرخه برای مدت طولانی کار می کند متمایز است.

بسیاری از سیستم‌های گرمایش صنعتی و تجاری به طور طبیعی چرخه می‌کنند - کوره‌های صنعتی، دیگ‌های بسته‌بندی شده، بخاری‌های هوا، و سیستم‌های حرارتی فرآیندی که ظرفیت خروجی یا مرحله را تعدیل می‌کنند. برای این سیستم ها، عملکرد متناوب چرخه کار عادی است و LFL1.335 بر این اساس طراحی شده است. برای مشعل هایی که نیاز به کار مداوم بدون خاموش شدن چرخه برای روزها یا هفته ها دارند، یک کنترل مشعل که برای کار مداوم درجه بندی شده است، مشخصات صحیحی است.

سناریوهای کاربردی

بویلرهای صنعتی و مولدهای بخار بسته بندی شده:پیش تصفیه، باز شدن دریچه گاز، احتراق جرقه، تأیید شعله از طریق یونیزاسیون یا آشکارساز UV، کنترل تعدیل در حین اجرا - همه توسط LFL1.335 توالی شده اند.

بخاری های هوای فرآیندی و مبدل های حرارتی:مشعل با کشش اجباری که گرما را برای خشک کردن، پخت یا گرمایش فرآیند فراهم می کند. LFL1.335 راه اندازی ایمن را پس از هر خاموش شدن دسته ای تولید تضمین می کند.

سیستم های مشعل دوگانه سوز:قابلیت تعویض گاز/روغن به مشعل اجازه می دهد تا با هر دو سوخت کار کند. LFL1.335 بدون توجه به اینکه کدام سوخت فعال است، بر شعله نظارت می کند.

سوالات متداول

Q1: تفاوت بین LFL1.335 و سایر انواع LFL1 مانند LFL1.322 یا LFL1.338 چیست؟

انواع LFL1 عمدتاً در پارامترهای زمان بندی متفاوت هستند - زمان قبل از پاکسازی (t1) و زمان ایمنی (TSA). LFL1.322 دارای t1=12s/TSA=2s است. LFL1.338 دارای t1=37s/TSA=5s است. این زمان ها در سخت افزار ثابت هستند و نوع صحیح را برای یک مشعل خاص تعریف می کنند. جایگزینی یک نوع با زمان‌بندی‌های مختلف می‌تواند باعث قفل‌های مزاحم (زمان ایمنی بسیار کوتاه) یا عدم رعایت استانداردهای ایمنی احتراق شود (قبل از تصفیه ناکافی). همیشه دقیقاً علامت LFL1.xxx را از واحد نصب شده مطابقت دهید.

Q2: کدام آشکارسازهای شعله با LFL1.335 سازگار هستند؟

خانواده LFL1 با آشکارسازهای شعله UV سری QR، QRA و QRC زیمنس و با پروب های یونیزاسیون برای نظارت بر شعله گاز سازگار است. نوع آشکارساز شعله خاص نصب شده در مشعل تعیین می کند که LFL1.335 از کدام رابط آشکارساز استفاده می کند - آشکارساز UV یا ورودی یونیزاسیون. قبل از تعویض، روش تشخیص شعله را با مستندات طراحی مشعل تأیید کنید.

Q3: وقتی LFL1.335 در حالت قفل قرار می گیرد چه اتفاقی می افتد؟

در حالت قفل، LFL1.335 تمام سوپاپ های سوخت و ترانسفورماتور احتراق را بلافاصله خاموش می کند. یک نشانگر قفل روشن می شود (معمولاً یک چراغ خلبان قرمز یا نشانگر روی کنترل). مشعل نمی‌تواند راه‌اندازی مجدد شود تا زمانی که قفل به صورت دستی بازنشانی شود - معمولاً با فشار دادن دکمه تنظیم مجدد در خود LFL1.335 یا نقطه تنظیم مجدد از راه دور. این الزام بازنشانی دستی عمدی است: اپراتور را مجبور می‌کند قبل از اجازه راه‌اندازی مجدد، علت را تأیید و بررسی کند.

Q4: آیا می توان پارامترهای زمان بندی LFL1.335 را تنظیم کرد؟

نه. زمان قبل از پاکسازی (t1 = 37s)، زمان ایمنی (TSA = 2.5s)، و زمان پس از پاکسازی (t9 = 5s) در سخت افزار LFL1.335 ثابت شده است - آنها توسط پارامترهای خارجی یا سوئیچ ها قابل تنظیم نیستند. تغییر زمان نیاز به انتخاب یک نوع LFL1 متفاوت با مقادیر مورد نیاز دارد.

Q5: منبع LFL1.335 کجاست؟

از طریق متخصصان کنترل احتراق، تامین کنندگان تجهیزات تهویه مطبوع و مشعل، و توزیع کنندگان قطعات یدکی سیستم گرمایش صنعتی. فناوری‌های ساختمان زیمنس (در حال حاضر زیرساخت هوشمند زیمنس) کنترل‌های LFL1 را از طریق شبکه توزیع کنترل‌های احتراق خود فراهم می‌کند. قبل از سفارش، شماره قطعه دقیق LFL1.335 و نسخه منبع تغذیه 110 VAC را تأیید کنید - انواع ولتاژ بالاتر (220VAC) دارای شماره سفارش متفاوت هستند و قابل تعویض نیستند.
