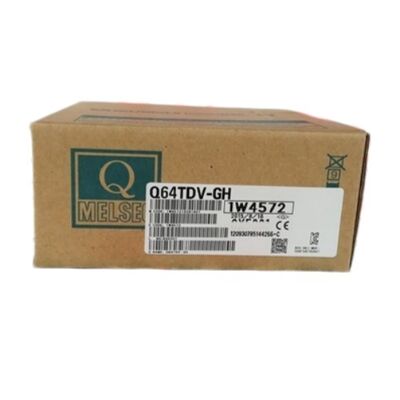

ماژول جدید PLC میتسوبیشی Q64TDV-GH در جعبه Q64TDVGH

میتسوبیشی Q64TDV-GH | ترموکوپل جدا شده از کانال MELSEC-Q / ماژول ورودی میکرو ولتاژ — 4 کانال / انواع BRSKTEJN / ± 100 میلی ولت / 40 میلی ثانیه در ساعت / قطع سیم / CE

دو حالت اندازه گیری در یک ماژول

Q64TDV-GH دو نیاز اندازه گیری مجزا را از یک اسلات 4 کاناله برآورده می کند.

ورودی دمای ترموکوپل:مستقیماً به هر یک از هشت نوع استاندارد ترموکوپل - B، R، S، K، T، E، J یا N متصل می‌شود. دمای اندازه گیری شده به یک مقدار باینری امضا شده 16 بیتی با مقیاس 10 × تبدیل می شود (بنابراین 25.4 درجه سانتی گراد = 254 در کلمه دیجیتال). محدوده دمای قابل استفاده به نوع ترموکوپل بستگی دارد: نوع B بالاترین دما را پوشش می دهد. انواع T و K رایج ترین محدوده های صنعتی را پوشش می دهند.

ورودی میکرو ولتاژ:سیگنال ها را در محدوده 100- تا 100+ میلی ولت با امپدانس ورودی 2MΩ یا بالاتر اندازه گیری می کند. این ماژول را به روی انواع سیگنال‌هایی فراتر از ترموکوپل‌ها باز می‌کند - لودسل‌ها، فشار سنج‌ها، مبدل‌های فشار خروجی پایین، و سایر سنسورهای پل یا دقیق ولتاژ پایین که کمتر از محدوده استاندارد ± 10 ولت یا ماژول‌های ورودی آنالوگ 4-20 میلی آمپر هستند.

نتیجه تبدیل یک مقدار باینری امضا شده 16 بیتی از 25000- تا 25000+ است که محدوده کامل ± 100mV را با وضوح خوب در بر می گیرد.

هر دو حالت به صورت موازی در 4 کانال کار می کنند - کانال 1 می تواند یک ترموکوپل K را اندازه گیری کند در حالی که کانال 2 سیگنال میکرو ولتاژ سلول لود را از یک ماژول در یک شکاف می خواند.

مشخصات کلیدی

جداسازی کانال به کانال - چرا مهم است

بسیاری از ماژول‌های ورودی آنالوگ یک زمین سیگنال مشترک را در همه کانال‌ها به اشتراک می‌گذارند - تداخل بین کانالی و جریان‌های حلقه زمین می‌توانند خوانش‌ها را هنگامی که حسگرهای میدان در پتانسیل‌های مختلف به زمین متصل می‌شوند، خراب کنند. Q64TDV-GH هر کانال را به صورت گالوانیکی از هر کانال دیگری جدا می کند.

در تاسیسات اندازه‌گیری دمای صنعتی، ترموکوپل‌های مختلف اغلب به طور فیزیکی به ساختارهای فلزی مختلف - مناطق کوره، مخازن راکتور، محفظه‌های موتور - متصل می‌شوند که هر کدام ممکن است در پتانسیل زمین متفاوتی باشند. بدون جداسازی کانال، تفاوت‌های پتانسیل بین این ساختارها به عنوان تداخل حالت مشترک در سیگنال ظاهر می‌شود. با جداسازی کانال به کانال، اندازه‌گیری هر کانال از نظر الکتریکی مستقل است، بنابراین تفاوت‌های پتانسیل بین نقاط اتصال ترموکوپل، خوانش کانال مجاور را خراب نمی‌کند.

همین اصل برای اندازه‌گیری‌های میکرو ولتاژ از کرنش سنج‌ها در پایش بار چند نقطه‌ای اعمال می‌شود - هر مدار پل ممکن است به نقطه زمین متفاوتی در ساختار ماشین اشاره کند.

سناریوهای کاربردی

کنترل دمای منطقه کوره:چهار ترموکوپل نوع K متصل به مانیتورینگ Q64TDV-GH مناطق گرمایش جداگانه. جداسازی کانال مانع از ظاهر شدن حلقه های زمین متقاطع به عنوان خطاهای اندازه گیری دما می شود. اگر اتصال سنسور در اواسط فرآیند از کار بیفتد، تشخیص قطع شدن سیم هشدار می دهد.

نظارت بر کرنش/بار چند نقطه ای:لودسل در چهار ایستگاه ابزار پرس اندازه گیری شده به عنوان سیگنال های میکرو ولتاژ (محدوده ± 100mV). جداسازی کانال از تداخل مکانیکی در مدار اندازه گیری از خراب کردن خوانش های بار فردی جلوگیری می کند.

ترموکوپل مخلوط و میکرو ولتاژ:دو کانال خواندن ورودی ترموکوپل (دمای فرآیند). دو کانال خواندن مبدل های فشار خروجی کم (خروجی ± 50 میلی ولت). یک ماژول هر دو نوع سنسور را به طور همزمان بدون سخت افزار اضافی کنترل می کند.

سوالات متداول

Q1: تفاوت بین Q64TDV-GH و Q64TD چیست؟

هر دو ماژول های ورودی ترموکوپل MELSEC-Q 4 کاناله ایزوله شده با پوشش یکسان از نوع ترموکوپل هستند. Q64TDV-GH قابلیت ورودی میکرو ولتاژ (± 100mV در هر کانال) را اضافه می کند که Q64TD ندارد. GH همچنین از اندازه گیری میکرو ولتاژ با دقت بالاتر با خروجی باینری علامتدار 16 بیتی در محدوده 25000- تا 25000+ پشتیبانی می کند. زمانی که سیگنال های میکرو ولتاژ (لودسل ها، کرنش سنج ها) باید در کنار ترموکوپل ها اندازه گیری شوند، یا زمانی که ورودی میکرو ولتاژ تنها مورد نیاز است، Q64TDV-GH را انتخاب کنید.

Q2: جبران اتصال سرد در Q64TDV-GH چگونه انجام می شود؟

این ماژول شامل یک کانال جبران اتصال سرد داخلی است که به طور مداوم دما را در پایانه های اتصال ترموکوپل روی ماژول کنترل می کند. تمام محاسبات اندازه گیری ترموکوپل به طور خودکار این جبران را اعمال می کنند تا مقدار دمای اندازه گیری شده صحیح را ایجاد کنند. هنگام استفاده از ماژول با سیم کشی استاندارد ترموکوپل، هیچ مرجع اتصال سرد خارجی یا مدار جبرانی مورد نیاز نیست. جبران اتصال سرد فقط برای کانال های در حالت ورودی ترموکوپل اعمال می شود، نه برای کانال های در حالت ورودی میکرو ولتاژ.

Q3: آیا کانال های جداگانه می توانند به طور مستقل بین حالت های ورودی ترموکوپل و میکرو ولتاژ سوئیچ کنند؟

بله هر کانال به طور مستقل برای ورودی ترموکوپل یا میکرو ولتاژ با استفاده از تنظیمات سوئیچ ماژول عملکرد هوشمند در GX Developer یا GX Works2 پیکربندی شده است. تنظیمات سوئیچ نوع ورودی را برای هر کانال اختصاص می دهد. کانالی که برای ورودی میکرو ولتاژ پیکربندی شده است، جبران اتصال سرد یا خطی سازی ترموکوپل را انجام نمی دهد - سیگنال خام ± 100mV را به عنوان یک مقدار دیجیتال ± 25000 گزارش می کند.

Q4: اگر ولتاژ ورودی از ± 100mV بیشتر شود، چه اتفاقی برای مقدار خروجی Q64TDV-GH می افتد؟

محدوده ورودی مشخص شده ماژول ± 100 میلی ولت، با حداکثر حفاظت مطلق 5± ولت است. سیگنال های داخل ± 5 ولت به ماژول آسیب نمی رسانند، اما اندازه گیری های بالاتر از 100 ± میلی ولت در حد بالا یا پایین محدوده خروجی دیجیتال (25000±) گزارش می شود. هر سیگنالی که بیش از ± 5 ولت باشد، خطر آسیب سخت افزاری را به مدار ورودی وارد می کند. اگر سیگنال های میدانی ممکن است در شرایط خطا از 100± میلی ولت تجاوز کنند، از تهویه یا حفاظت سیگنال مناسب استفاده کنید.

Q5: چند ماژول Q64TDV-GH را می توان در یک سیستم MELSEC-Q نصب کرد؟

Q64TDV-GH 16 نقطه I/O را در تخصیص I/O CPU اشغال می کند و به عنوان یک واحد ورودی/خروجی ویژه به حساب می آید. سیستم MELSEC-Q حداکثر 10 واحد ورودی/خروجی ویژه از یک نوع (عدد واحد 0-9) را امکان پذیر می کند. حداکثر 10 ماژول Q64TDV-GH می توانند در یک سیستم Q وجود داشته باشند و حداکثر 40 کانال اندازه گیری ترموکوپل ایزوله یا میکرو ولتاژ را ارائه می دهند، مشروط به کل بودجه منبع تغذیه پیکربندی سیستم.
