FCA65V-P1∙ ∙ Mitsubishi MELDAS 65V CNC System Host Board ∙ PCB اصلی میزبان / واحد کنترل MELDAS M65V / قطعات پشتیبان CNC قدیمی

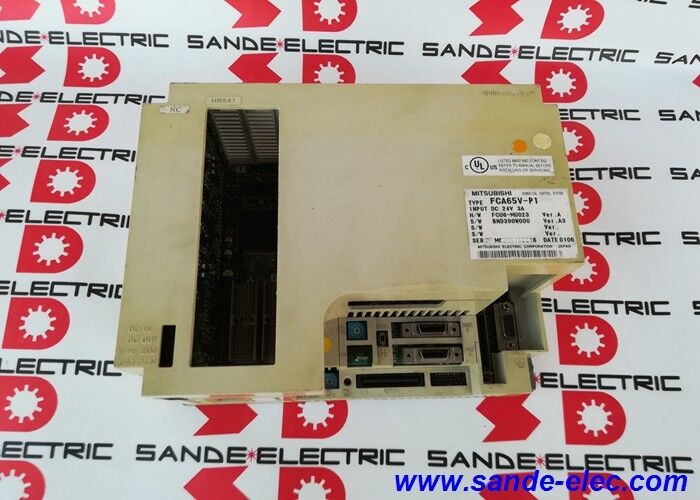

MELDAS 65V سیستم CNC FCA65V-P1

MELDAS 65V (M65V) بخشی از خانواده کنترل کننده های CNC سری MELDAS 60 Mitsubishi Electric بود. این نسل شامل M64 ، M64A ، M65 و M66 نیز بود.سری MELDAS 60 در مراکز ماشینکاری و چرخ آلات در طیف گسترده ای از سازندگان ماشین آلات از جمله Mazak استفاده می شد (که در آن کنترل های MELDAS در پیکربندی های MAZATROL ظاهر شد)، دي ام جي موري ، شهروند و خيلي از بقيه.

در داخل هر واحد CNC MELDAS، میزبانی سیستم، مجموعه پردازش مرکزی است.هماهنگی کنترل محور سرو و اسپندل از طریق شبکه ارتباطات نوری، اتوبوس داخلی را به تخته های کمکی و واحدهای I / O مدیریت می کند و رابط کاربری را از طریق اتصال صفحه نمایش حفظ می کند.یک بورد میزبان سیستم شکست خورده به طور معمول منجر به شکست کامل واحد NC می شود. ماشین متوقف می شود و بدون توجه به سلامت سایر اجزای آن، از سر راه نمی رود.، چون هیئت مدیره چیزی است که همه چیز دیگر بستگی دارد.

نام "65V" در شماره قطعه به طور خاص صفحه را به عنوان میزبان برای نسخه CNC 65V MELDAS شناسایی می کند.M65V و M65 سیستم های CNC مرتبط اما متمایز هستند FCA65V-P1 با نوع 65V مطابقت دارد؛ جایگزینی کارت میزبان با یک نوع مختلف MELDAS (M65، M64، M66) از نظر عملکردی سازگار نخواهد بود.

مشخصات کلیدی

نقش در یک سیستم MELDAS 65V

یک سیستم CNC 65V MELDAS شامل چندین صفحه و واحد متصل به هم است:

• سیستم میزبان (FCA65V-P1):پردازنده اصلی و مجموعه کنترل برنامه
• داربست های محور سرو:کنترل محور برای هر محور NC که از طریق SSCNET نوری ارتباط برقرار می کند
• صفحه های I/O و واحدهای I/O پایه:سیگنال های رابط ماشین (اسنواژ های محدودی، تغییر ابزار، مایع خنک کننده)
• واحد تغذیه:قدرت داخلی 24VDC
• صفحه نمایش و صفحه کلید:اتصال پانل اپراتور

هنگامی که سیستم میزبان شکست می خورد، کل سیستم متوقف می شود زیرا اجرای برنامه و هماهنگی بین هیئت مدیره از این هیئت مدیره شروع می شود.تعویض نیاز به قطعه تطابق دقیق MELDAS 65V دارد این پارامترهای خاص سیستم را ذخیره می کند و با سایر صفحه ها با استفاده از پروتکل MELDAS 65V تاسیس شده ارتباط برقرار می کند.

سناریوهای کاربرد

مرکز ماشینکاری با کنترل MELDAS M65V:یک مرکز ماشینکاری چند محوری که از یک واحد NC MELDAS M65V استفاده می کند، یک خطای سیستم میزبان را ایجاد می کند. واحد NC روشن می شود اما راه اندازی نمی شود یا یک هشدار میزبان تولید می کند.تعویض FCA65V-P1 و بارگذاری مجدد پارامترهای NC (از رسانه های پشتیبان یا مستندات پشتیبان ماشین) ماشین را به سرویس بازمی گرداند.

چرخ دنده با کنترل محور و پیچ MELDAS M65V:مشابه موارد بالا شکست صفحه میزبان NC را متوقف می کند. جایگزینی میزبان سیستم، پس از آن بازگرداندن پارامتر و راه اندازی مجدد سرو، عملکرد را بازگرداند.

ذخایر ذخیره شده برای ناوگان MELDAS M65V:محیط های تولید با چندین دستگاه که کنترل MELDAS M65V را اجرا می کنند، FCA65V-P1 را به عنوان یک ذخیره ی حیاتی حفظ می کنند.و داشتن یک جایگزین در دست از زمان انتظار برای منابع حذف می شود.

سوالات عمومی

س1: آیا FCA65V-P1 با MELDAS M65 (بدون V) سازگار است؟

نه، M65 و M65V سيستم هاي مختلف CNC با معماري هاي مختلف ميزبان هستند.FCA65V-P1 برای M65V خاص است. نام V نشان دهنده طراحی ارتباطی سرو متفاوت نسبت به استاندارد M65 است.جایگزینی یک برد میزبان M65 در یک سیستم M65V (یا برعکس) یک سیستم کار نمی کند.

سوال2: قبل از تعویض FCA65V-P1 چه پارامترها باید ذخیره شوند؟

قبل از تعویض، تمام پارامترهای NC، پارامترهای ماشین، پارامترهای سرو و برنامه های ماشینکاری ذخیره شده در واحد NC باید پشتیبان گیری شوند معمولا به یک کاست حافظه، پشتیبان گیری سریال RS-232C،یا دیگر ذخیره سازی های خارجی، بسته به آنچه در دستگاه در دسترس و کاربردی است. برد میزبان جایگزین به طور معمول غیر آغاز شده است؛ قبل از اینکه سیستم بتواند کار کند، همه پارامترها باید بازگردند.این مهم ترین مرحله در جایگزینی صفحه میزبان است. یک ماشین بدون پشتیبان گیری پارامتر نمی تواند بدون مشخصات اصلی سازنده ماشین اجرا شود..

س3: آیا FCA65V-P1 نیاز به دستکاری خاص دارد؟

بله ‬بردهای میزبان سیستم MELDAS دستگاه های حساس به الکترواستاتیک (ESD) هستند.و بسته بندی ضد ایستاتیک در طول حمل و نقل و ذخیره سازی. به طور مستقیم به پین های اتصال بورد یا اجزای آن دست نزن. تا بلافاصله قبل از نصب، بورد را در کیسه ESD خود نگه دارید.

سوال 4: چه آژیراتی در MELDAS M65V نشان دهنده خرابی صفحه میزبان است؟

هشدارهای سطح سیستم MELDAS که نشان دهنده خرابی CPU یا میزبان است مانند "آگاهی سیستم"، "خطای NC CPU،" یا آلارم هایی که مانع از شروع NC عادی می شوند معمولا به صفحه میزبان یا حافظه مرتبط آن اشاره می کنندآژیرهای ظاهر شده قبل از اینکه NC به حالت آماده خود برسد، به ویژه آنهایی که مانع از شروع سرو یا نمایش کد های خطای سیستم اساسی می شوند، با خطاهای صفحه میزبان مطابقت دارند.برای پیدا کردن کد های هشدار خاص مربوط به پیکربندی دستگاه نصب شده، از کتابچه راهنمای MELDAS 65V استفاده کنید..

سوال 5: چه تجهیزات برنامه نویسی یا آزمایش برای راه اندازی FCA65V-P1 جایگزین مورد نیاز است؟

بعد از نصب the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C. راهنمای سرویس ساز دستگاه ابزار، تسلسل راه اندازی را مستند می کندشروع موقعیت مطلق که باید پس از تعویض صفحه میزبان دنبال شود.
