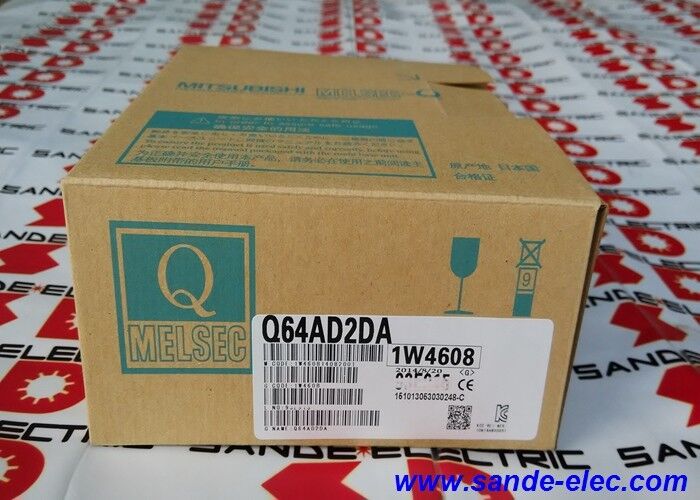

ماشین جدید Mitsubishi PLC Q64AD2DA یک سال تضمین

میتسوبیشی Q64AD2DA | ورودی/خروجی ترکیبی آنالوگ MELSEC-Q - ورودی 4 کانال / خروجی 2 کانال / ± 10 ولت + 0–20 میلی آمپر / 500 میکرو ثانیه / ورود به سیستم / ترمینال 18 نقطه / 27.4 میلی متر

4 ورودی و 2 خروجی در یک اسلات 27.4 میلی متری

اکثر ماژول های آنالوگ سری Q یا ورودی خالص یا خروجی خالص هستند. Q64AD2DA هر دو عملکرد را در یک اسلات ترکیب می کند - چهار کانال ورودی A/D و دو کانال خروجی D/A در یک ماژول با هم وجود دارند. برای برنامه هایی که به هر دو نوع سیگنال آنالوگ در یک بخش ماشین نیاز دارند، این تعداد اسلات را به نصف کاهش می دهد و سیم کشی را در مقایسه با نصب ماژول های جداگانه Q64AD و Q62DAN ساده می کند.

این تقسیم برای پیکربندی‌های حلقه کنترل رایج عملی است: دو کانال ورودی سیگنال‌های متغیر فرآیند (فشار، دما، جریان) را می‌خوانند، سومی بازخورد سرعت آنالوگ درایو را نظارت می‌کند، و چهارمی یک مبدل موقعیت را کنترل می‌کند - در حالی که دو کانال خروجی یک شیر کنترل و یک درایو با سرعت متغیر را به طور همزمان هدایت می‌کنند. هر شش کانال با سرعت 500 میکروثانیه اجرا می شوند، بنابراین هیچ تبدیل آنالوگ پشت دیگری منتظر نمی ماند.

مشخصات کلیدی

وضوح قابل انتخاب - پنج حالت ورودی، چهار حالت خروجی

Q64AD2DA روی یک تنظیم وضوح قفل نشده است. هر کانال ورودی به طور مستقل از پنج محدوده خروجی دیجیتال انتخاب می کند:

0-4000:دهانه 0-20mA یا 0-10V را با 4000 شمارش پوشش می دهد. هر شمارش 0.25٪ از مقیاس کامل را نشان می دهد.

± 4000:محدوده دوقطبی برای سیگنال های ± 10 ولت. مرکز محدوده ولتاژ به 0 نشان داده می شود. حداکثر تا 4000 ±.

0-12000:دامنه شمارش گسترده مراحل وضوح دقیق تری را در طول سیگنال فیزیکی یکسان ارائه می دهد - زمانی مفید است که برنامه از تعداد خام به طور مستقیم در محاسبات مهندسی بدون مقیاس بندی اضافی استفاده می کند.

0–16000 / ±16000:حالت های حداکثر وضوح محدوده کامل ورودی را به 16000 پله (یا 32000 گام در محدوده دوقطبی) تقسیم می‌کند و خطای کمی‌سازی را برای اندازه‌گیری دقیق به حداقل می‌رساند.

کانال های خروجی از بین 0-4000، ±4000، 0-12000، یا ±16000 انتخاب می شوند - منطق یکسانی اعمال می شود. تنظیم وضوح از طریق پارامترهای ماژول تابع هوشمند در GX Developer یا GX Works2 انجام می شود.

سناریوهای کاربردی

کنترل فرآیند حلقه بسته:دو کانال ورودی فرستنده فشار و دما (4 تا 20 میلی آمپر) را می خواند. یک کانال خروجی یک شیر کنترل (0-10 ولت) را هدایت می کند. Q64AD2DA زنجیره سیگنال اندازه گیری به کنترل کامل را بدون ماژول های ورودی و خروجی جداگانه کنترل می کند.

نظارت بر ماشین چند سنسوری:چهار ورودی متغیر فرآیند (نیرو، جابجایی، فشار، دما) در یک ماژول. Logging داده های شکل موج را در طول چرخه های ماشین برای سوابق با کیفیت و تشخیصی ضبط می کند.

تنظیم سرعت با بازخورد:کانال خروجی مرجع سرعت آنالوگ ± 10 ولت به یک تقویت کننده سروو است. کانال ورودی سیگنال سرعت واقعی را از خروجی آنالوگ درایو برای تأیید حلقه بسته می خواند.

سوالات متداول

Q1: آیا می توان از Q64AD2DA در سیستم های سری Q و سری QnU استفاده کرد؟

بله. Q64AD2DA با واحدهای پایه اصلی سری MELSEC-Q و با CPUهای سری QnU و واحدهای پایه آنها سازگار است. هر دو خانواده CPU از یک رابط ماژول عملکرد هوشمند یکسان پشتیبانی می کنند و Q64AD2DA 16 نقطه ورودی/خروجی را در نقشه ورودی/خروجی هر سیستم اشغال می کند.

Q2: آیا کانال های ورودی و خروجی می توانند به طور مستقل برای ولتاژ یا جریان پیکربندی شوند؟

بله. هر کانال به طور مستقل از طریق سیم کشی سخت افزاری و تنظیمات پارامتر نرم افزار، نوع سیگنال خود (ولتاژ یا جریان) را انتخاب می کند. کانال ورودی 1 را می توان برای جریان 0-20 میلی آمپر تنظیم کرد در حالی که کانال ورودی 2 با ولتاژ ± 10 ولت کار می کند، و دو کانال خروجی می توانند به طور مشابه انواع را با هم ترکیب کنند.

Q3: چگونه به تابع ورود به سیستم در برنامه CPU قابل دسترسی است؟

CPU بافر ورود به سیستم را از حافظه بافر (BFM) Q64AD2DA با استفاده از دستورالعمل های FROM می خواند. آدرس‌های خاص BFM برای ثبت داده‌ها، فاصله نمونه‌برداری و وضعیت گزارش در فهرست حافظه بافر کتابچه راهنمای کاربر Q64AD2DA تعریف شده‌اند. GX Works2 همچنین یک صفحه نمایش گرافیکی برای مشاهده شکل موج های ثبت شده به طور مستقیم در طول جلسات تشخیص آنلاین ارائه می دهد.

Q4: تفاوت بین Q64AD2DA و Q68AD2DA چیست؟

Q64AD (قسمت "64") دارای 4 کانال ورودی و 2 کانال خروجی در نسخه ترکیبی (Q64AD2DA) است. Q68AD دارای 8 کانال ورودی است. برای نوع ترکیبی (8 ورودی + 2 خروجی)، Q68AD2DA مشخص می شود. زمانی که چهار کانال ورودی کافی است Q64AD2DA را انتخاب کنید. Q68AD2DA را برای نیازهای ورودی هشت کانالی انتخاب کنید.

Q5: آیا زمانی که ورودی و خروجی به طور همزمان فعال هستند سرعت تبدیل تغییر می کند؟

هر کانال به طور مستقل در 500 میکرو ثانیه تبدیل می شود. همه کانال های ورودی فعال با نرخ 500 میکرو ثانیه تبدیل می شوند و هر دو کانال خروجی نیز با سرعت 500 میکرو ثانیه در هر کانال به روز می شوند. کل چرخه تبدیل برای هر شش کانال در ماژول یک اسکن متوالی واحد نیست - سخت افزار تبدیل هر کانال به صورت موازی اجرا می شود. رقم 500 میکرو ثانیه در هر کانال صرف نظر از اینکه چند کانال فعال شده است اعمال می شود.
