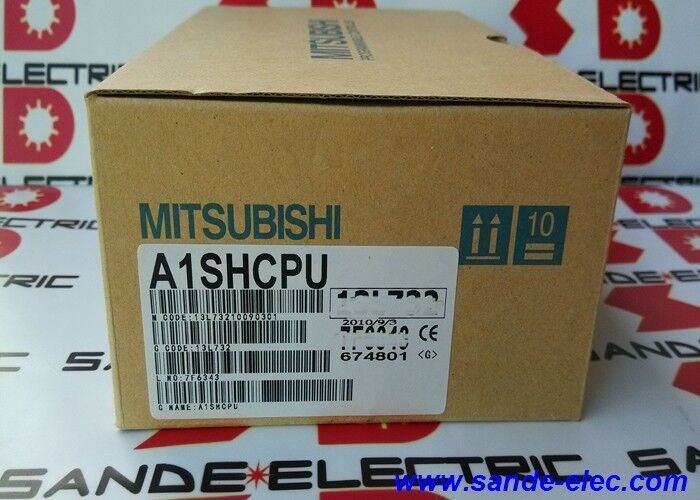

سی پی یو Mitsubishi A1SHCPU پردازنده واحد A1SH CPU

واحد پردازنده مرکزی PLC سری MELSEC-A AnS میتسوبیشی A1SHCPU — ۸ هزار مرحله / ۲۵۶ ورودی/خروجی / ۰.۳۳ میکروثانیه

شماره قطعه: A1SHCPU

سازنده: میتسوبیشی الکتریک (ژاپن)

نوع محصول: واحد پردازنده مرکزی PLC — مبتنی بر رک ماژولارخانواده محصول: سری MELSEC-A AnSظرفیت برنامه: ۸ هزار مرحلهنقاط ورودی/خروجی: ۲۵۶نقاط ورودی/خروجی دستگاه: ۲۰۴۸سرعت پردازش LD: ۰.۳۳ میکروثانیهحافظه: RAM داخلی + اسلات کارت حافظه (کارت‌های E2PROM / EP-ROM پشتیبانی می‌شوند)

A1SHCPU در یک کابینت کنترل AnS

A1SHCPU واحد پردازنده مرکزی با عملکرد بالاتر در خانواده MELSEC-A AnS میتسوبیشی است — کنترلرهای نصب شده روی رک که به طور گسترده در اتوماسیون ماشین‌آلات، پنل‌های تاسیساتی و تجهیزات تولیدی در طول دهه‌های ۱۹۹۰ و ۲۰۰۰ مورد استفاده قرار گرفتند. با سرعت ۰.۳۳ میکروثانیه برای هر دستورالعمل LD، از نظر سرعت پردازش بالاتر از A1SCPU استاندارد قرار می‌گیرد و آن را به گزینه‌ای مناسب برای کاربردهای AnS که زمان اسکن برنامه در آن‌ها اهمیت دارد، تبدیل می‌کند.

این یک ماژول پردازنده مرکزی اختصاصی است، نه یک کنترلر یکپارچه مستقل. این بدان معناست که در یک رک ماژولار MELSEC-A در کنار ماژول‌های ورودی/خروجی جداگانه، کارت‌های تخصصی و ماژول‌های ارتباطی قرار می‌گیرد. پردازنده مرکزی وظیفه اجرا را بر عهده دارد؛ معماری رک وظیفه توزیع ورودی/خروجی را بر عهده دارد. برای هر کسی که یک کابینت MELSEC-A موجود را نگهداری می‌کند، این تمایز مهم است — A1SHCPU جایگزین اسلات پردازنده مرکزی می‌شود و بقیه رک بدون تغییر باقی می‌ماند.

ظرفیت برنامه ۸ هزار مرحله‌ای یکی از اولین مواردی است که قبل از سفارش باید تأیید شود. این میزان، مقدار منطق نردبانی را که پردازنده مرکزی می‌تواند در خود نگه دارد، تعیین می‌کند. اگر برنامه ماشین اصلی در ۸ هزار مرحله جای می‌گیرد (که تقریباً مطمئناً اگر پردازنده مرکزی اصلی نیز A1SHCPU بوده باشد، همینطور است)، یک جایگزینی مشابه بدون تغییر کار می‌کند. ۲۰۴۸ نقطه دستگاه به رجیسترهای داده داخلی، دستگاه‌های بیتی و عناصر تایمر/شمارنده که برنامه می‌تواند از آن‌ها استفاده کند، اشاره دارد — تعداد بیشتری نسبت به برخی مدل‌های دیگر AnS، که به A1SHCPU فضای بیشتری برای برنامه‌هایی با پردازش داده پیچیده می‌دهد.

پشتیبانی از کارت حافظه برای برنامه‌ریزی نگهداری ارزشمند است. یک کارت E2PROM به عنوان حافظه ذخیره‌سازی برنامه غیرفرار عمل می‌کند، بنابراین برنامه پس از خرابی باتری بدون از دست دادن داده باقی می‌ماند. اگر سیستم نصب شده از قبل از یک کارت استفاده می‌کند، A1SHCPU جایگزین مستقیماً از آن پشتیبانی می‌کند.

مشخصات کلیدی

سوالات متداول

س۱: تفاوت بین A1SHCPU و A1SCPU چیست؟

A1SHCPU دستورالعمل‌ها را سریع‌تر پردازش می‌کند — ۰.۳۳ میکروثانیه در مقابل ۰.۴۸ میکروثانیه برای هر دستورالعمل LD برای A1SCPU استاندارد. هر دو دارای مقیاس ۲۵۶ نقطه ورودی/خروجی و سازگاری با رک AnS یکسان هستند، اما A1SHCPU نسخه با عملکرد بالاتر است. اگر واحد اصلی A1SHCPU است، آن را با A1SHCPU جایگزین کنید — جایگزینی با A1SCPU کندتر، زمان اسکن برنامه را تغییر می‌دهد که می‌تواند بر توالی‌های ماشین حساس به زمان تأثیر بگذارد.

س۲: آیا A1SHCPU می‌تواند برنامه ماشین اصلی را بدون تغییر اجرا کند؟

بله، به شرطی که برنامه در ۸ هزار مرحله جای بگیرد و فقط از انواع دستگاه‌های پشتیبانی شده توسط خانواده پردازنده مرکزی AnS استفاده کند. برای اکثر نصب‌های قدیمی که پردازنده مرکزی اصلی نیز A1SHCPU بوده است، یک جایگزینی مشابه، عملکرد را بدون هیچ گونه تغییر برنامه‌نویسی بازیابی می‌کند. قبل از تعویض، از برنامه پردازنده مرکزی نصب شده نسخه پشتیبان تهیه کنید.

س۳: آیا A1SHCPU به کارت حافظه نیاز دارد یا بدون آن کار می‌کند؟

RAM داخلی برنامه و پارامترها را بدون کارت نگه می‌دارد. کارت حافظه یک پشتیبان غیرفرار اضافه می‌کند — مفید در صورت خرابی باتری پردازنده مرکزی یا در حین حمل و نقل. اینکه آیا سیستم نصب شده از کارت استفاده می‌کند یا خیر، به نحوه راه‌اندازی ماشین اصلی بستگی دارد. قبل از برداشتن پردازنده مرکزی قدیمی، بررسی کنید.

س۴: کدام نرم‌افزار برنامه‌نویسی از A1SHCPU پشتیبانی می‌کند؟

GX Developer ابزار استاندارد برنامه‌نویسی میتسوبیشی برای پردازنده‌های مرکزی سری MELSEC-A است. نصب‌های قدیمی‌تر ممکن است با استفاده از SW5D5-GPPW یا ابزارهای قدیمی مشابه راه‌اندازی شده باشند. فرمت برنامه، منطق نردبانی استاندارد MELSEC-A است و از همان آدرس‌های دستگاه در سراسر خانواده AnS استفاده می‌کند.

س۵: قبل از سفارش چه مواردی باید تأیید شوند؟

شماره قطعه پردازنده مرکزی نصب شده را از برچسب دستگاه تأیید کنید، بررسی کنید که برنامه در ۸ هزار مرحله جای می‌گیرد، بررسی کنید که آیا از کارت حافظه استفاده می‌شود یا خیر، و تأیید کنید که رک یک واحد پایه سری AnS است. A1SHCPU در رک‌های سری A قدیمی‌تر که از عرض اسلات متفاوتی استفاده می‌کنند، جا نمی‌گیرد.
