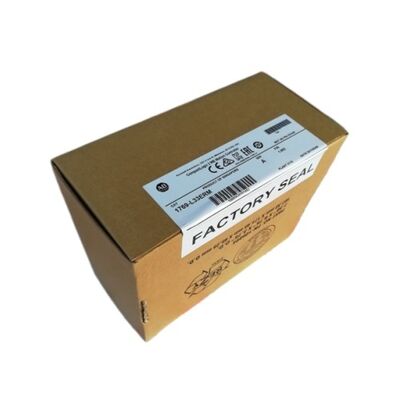

آلن بردلی 1769-L33ERM کنترل کننده اترنت CompactLogix 5370

1769-L33ERM∙ CompactLogix 5370 L3 ∙ 2MB / 8-Axis CIP Motion + Kinematics / Dual EtherNet/IP / DLR / 32 گره / 16 I/O محلی

چگونه L33ERM بالاتر از L30ERM قرار دارد و چرا مهم است

مجموعه CompactLogix 5370 L3 چندین مدل را شامل می شود و 1769-L33ERM سطح بعدی را بر روی 1769-L30ERM که در جای دیگر در این مجموعه محصولات توصیف شده است، اشغال می کند.تفاوت ظرفیت بین این دو مدل افزایشی نیست، تقریباً دو برابر هر مشخصات عملکردی است.:

برای ماشین هایی که در مرز ظرفیت L30ERM طراحی شده اند، ماشین هایی که نیاز به بیش از 4 محور سرو دارند، بیش از 16 دستگاه شبکه،یا حافظه برنامه و داده بیشتر از 1MB فراهم می کند L33ERM مشخصات صحیح از ابتدا است، نه ارتقا بعدش

8- محور CIP حرکت با قابلیت حرکتی تعریف می کند که معماری ماشین ممکن است. هشت محور اجازه می دهد که گانتری های کارتیزیانی هماهنگ با 3 محور خطی و 1 محور چرخش،سلول های دو روبات انتخاب و محل با هر سه محور و دو محور ابزار اختصاصی، یا ماشین های بسته بندی با چندین ایستگاه قالب گیری و برش با سرو کار می کنند که در پروفایل های همگام کار می کنند.CIP Motion بر روی همان شبکه EtherNet / IP مانند دستگاه I / O و HMI اجرا می شود، هیچ زیرساخت کابلی اختصاصی وجود ندارد.

مشخصات کلیدی

دو EtherNet/IP و DLR انعطاف پذیری شبکه در سطح کنترل کننده

هر دو پورت RJ45 یک سوئیچ دو پورت یکپارچه را تشکیل می دهند که توپولوژی شبکه DLR (Device Level Ring) را امکان پذیر می کند. در یک حلقه DLR، هر دستگاه EtherNet / IP در یک حلقه بسته به دیگری متصل می شود. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

ظرفیت 32 گره ای EtherNet / IP فضای کافی برای یک ماشین تولید کامل فراهم می کند: 8 درایو سرو Kinetix (یک در هر محور) ، 4 ایستگاه I / O از راه دور ET 200SP ، 2 سیستم دید ، 1 کنترل کننده ربات ،1 ترازو، یک اسکنر بارکد و یک پنل HMI همه در بودجه گره کنترل کننده.

سناریوهای کاربرد

جمع آوری خودکار با هماهنگی چند ربات:دو ربات چهار محور SCARA در یک پروژه CompactLogix. چهار محور حرکتی هر ربات به عنوان یک گروه هماهنگ اجرا می شود. L33ERM هر دو گروه را مدیریت می کند 8 محور در کل .

دستگاه بسته بندی با 6 ایستگاه سرو:باز کردن فیلم، کنترل ثبت، شکل گیری، برش، اخراج و رسیدگی به ضایعات هر یک یک از ایستگاه های کنترل شده توسط سرو.با 2 محور باقی مانده برای افزایش ظرفیت در آینده.

دستکاری مواد با I/O توزیع شده:32 گره EtherNet / IP به ایستگاه های I / O از راه دور در یک خط تولید 40 متری ، محرک های ناقل و اسکنرهای بارکد خدمت می کنند. توپولوژی حلقه DLR اطمینان می دهد که یک خط خط را متوقف نمی کند.

سوالات عمومی

سوال1: تفاوت اصلی عملی بین L33ERM و L30ERM چیست؟

L33ERM دارای حافظه 2MB (در مقابل 1MB) ، 8 محور CIP Motion (در مقابل 4) ، 32 گره EtherNet / IP (در مقابل 16) و 16 اسلات I / O محلی (در مقابل 8) است. هر دو از گروه های حرکت حرکتی و توپولوژی DLR پشتیبانی می کنند.انتخاب L30ERM زمانی که 4 محور و 16 گره کافی است; L33ERM را انتخاب کنید زمانی که معماری ماشین نیاز به محور های بیشتر، دستگاه های شبکه ای بیشتر یا حافظه برنامه بیشتری دارد.

سوال2: برای برنامه ریزی 1769-L33ERM از چه نرم افزاری استفاده می شود؟

Studio 5000 Logix Designer محیط توسعه استاندارد برای خانواده CompactLogix است.و راه اندازی درایو همگی در یک پروژه استودیو 5000 انجام می شود.. اتصال از طریق پورت EtherNet / IP یا پورت USB برای دسترسی مستقیم به ترمینال برنامه نویسی است.

س3: چند درایو سرو Kinetix می تواند به یک L33ERM متصل شود؟

تا 8 درایو سرو Kinetix را می توان به عنوان محورهای CIP Motion یک در هر محور پیکربندی کرد. درایو های سری Kinetix 300، 350، 5100، 5300، 5500 و 5700 با رابط های EtherNet / IP سازگار هستند.هر درایو مصرف یک اتصال EtherNet / IP از 32 گره بودجه کنترل کننده.

سوال 4: L33ERM در حال حاضر در حال تولید است؟

بله وضعیت Active Mature نشان می دهد که محصول به طور فعال در دسترس است و پشتیبانی می شود. CompactLogix 5380 نسل بعدی جانشین طراحی های جدید است.برای دستگاه های L33ERM موجود که نیاز به تعویض دارند، تداوم همان مدل مطمئن ترین راه برای حفظ پروژه موجود بدون مهندسی مجدد است.

سوال 5: منبع 1769-L33ERM کجاست؟

از طریق شبکه توزیع مجاز برای واحدهای جدید، و از طریق بازار بازپرداخت CompactLogix فروشندگان قطعات جایگزین اتوماسیون صنعتی و تامین کنندگان اضافی مورد آزمایش برای واحدهای جایگزین.شماره کاتالوگ 1769-L33ERM رو تایید کنید (به طور خاص -L33)، نه -L30 یا -L32) قبل از سفارش برای اطمینان از تعداد محورها و کلاس حافظه صحیح.
