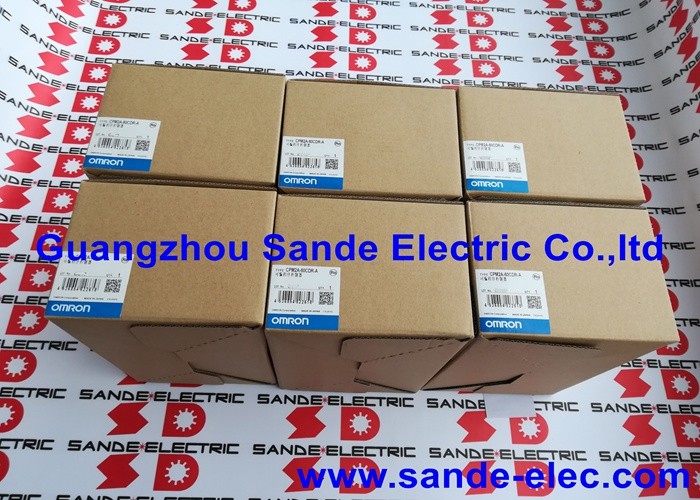

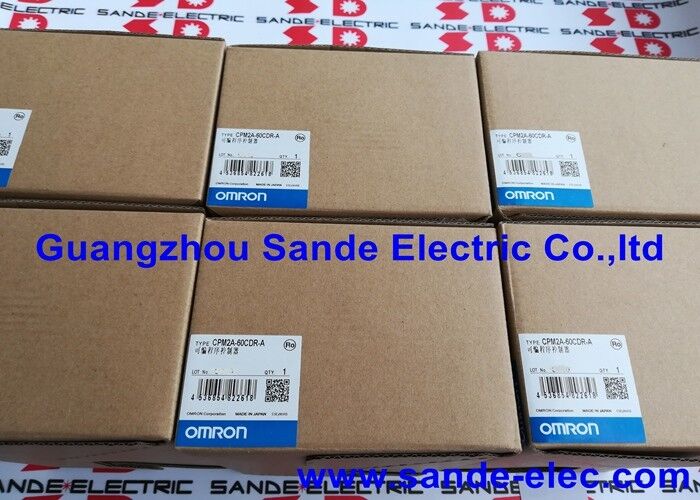

ماژول PLC Omron CPM2A-60CDR-A CPM2A60CDRA

Omron CPM2A-60CDR-A♫♪ CPM2A کمپکت PLC 36 DI / 24 رله / 85264VAC / برنامه 4K / 20kHz Encoder / 0.26μs منطق / 90×195×90mm

۶۰ نقطه به علاوه ورودی رمزگذاری کننده

CPM2A-60CDR-A 36 ورودی دیجیتال و 24 خروجی رله را در یک محفظه AC واحد بسته بندی می کند. برای یک PLC فشرده، این شمارش I / O یک دنباله ماشین کامل بدون ماژول های گسترش را اداره می کند.ورودی رمزگذاری 20kHz داخلی را اضافه کنید، و CPM2A-60CDR-A فراتر از کنترل جداگانه ساده به شمارش مبتنی بر رمزگذاری، اندازه گیری طول و نظارت بر سرعت همه در واحد پایه حرکت می کند.

منبع برق 85264VAC یک محدوده جهانی است.یا 230VAC شبکه بدون انتخاب سخت افزار واحد همان کشتی به هر بازار و قدرت به درستی از هر ولتاژ استاندارد صنعتی تغذیه در این محدوده.

اجرای منطقی در 0.26μs تا 0.64μs در هر دستور اساسی به طور قابل توجهی سریعتر از کنترل کننده های قبلی سری CPM است.,سرعت اجرا به طور مستقیم بر زمان چرخه اسکن و پاسخ سیستم تاثیر می گذارد.

سه واحد گسترش دهنده می توانند سیستم CPM2A-60CDR-A را تا حداکثر 120 نقطه I / O گسترش دهند. گزینه های گسترش شامل I / O دیجیتال (ریله یا ترانزیستور) ، ورودی آنالوگ و واحدهای خروجی آنالوگ است.

مشخصات کلیدی

ورودی رمزگذاری شده 20kHz ️ نیازی به ماژول اضافی نیست

ورودی رمزگذاری شده داخلی، رمزگذاری افزایشی یا سیگنال های پالس با سرعت بالا را تا 20 کیلو هرتز می پذیرد. این عملکرد است که CPM2A را از CPM1A ساده تر در همان شمارش I / O جدا می کند.شمارش موقعیتاندازه گیری طول کانویر، شمارش دسته تولیدو نظارت بر سرعت میله همه به طور مستقیم از شمارنده سخت افزار استفاده می کنند بدون مصرف یک چرخه اسکن برنامه برای خواندن ورودی و بدون نیاز به یک واحد گسترش جدا از شمارنده با سرعت بالا.

این برنامه به مقدار شمارش رمزگذاری کننده در یک منطقه داده شمارش دهنده با سرعت بالا دسترسی دارد و می تواند آن را با مقادیر پیش تعیین شده مقایسه کند، خروجی را در شمارش های خاص،و شمارش را از نو تنظیم کنید همه با استفاده از دستورالعمل های استاندارد نردبان.

سناریوهای کاربرد

اندازه گیری طول کانویر:پالس های رمزگذاری کننده از یک چرخ اندازه گیری به شمارنده 20kHz متصل می شوند.برنامه یک تابع برش یا مرتب سازی را هنگامی که شمارش به نقطه تنظیم طول محصول می رسد، فعال می کند ️ بدون تاخیر چرخه اسکن برای فعال کردن.

کنترل دستگاه بسته بندی:36 حسگر موقعیت فیلم، محصول و فک مهر را کنترل می کنند. 24 خروجی رله کنترل کننده ها، تماسگرهای موتور و تماس های هشدار را کنترل می کنند.سه واحد گسترش کانال های آنالوگ را برای کنترل دمای و سرعت اضافه می کنند.

خدمات ساختمان و تهویه مطبوع:تغذیه جهانی هر ولتاژ پانلی را می پذیرد. ورودی سوئیچ فشار، دمای و جریان در 36 کانال DI؛ تماسگرهای پمپ، سولناید های شیر و خروجی های هشدار در 24 تماس رله.

سوالات عمومی

سوال 1: چگونه CPM2A-60CDR-A در مقایسه با CPM1A-40CDR-A است؟

CPM2A-60CDR-A دارای 60 نقطه I / O (vs 40) ، برنامه 4K (vs 1K) ، ورودی رمزگذاری 20kHz داخلی و اجرای منطقی سریعتر (0.26μs vs ~ 0.72μs) است.CPM2A پلتفرم جانشین با ظرفیت بالاتر استیک برنامه نوشته شده برای CPM1A نیاز به تأیید و اصلاح بالقوه قبل از اجرا در CPM2A به دلیل تفاوت در آدرس حافظه و مجموعه دستورالعمل.

س2: چه نرم افزاری برنامه نویسی و اتصال مورد نیاز است؟

CX-Programmer (CX-One suite) ابزار استاندارد است.اتصال از طریق پورت محیطی RS-232C ساخته شده با استفاده از یک آداپتور CPM1-CIF01 و کابل XW2Z-200S-CV (2m) یا XW2Z-500S-CV (5m) به پورت سریال کامپیوتر استبرای لپ تاپ های مجهز به USB، یک آداپتور USB به RS-232C با یک پورت COM مجازی استفاده می شود.

سوال 3: کدام واحدهای گسترش دهنده با CPM2A-60CDR-A سازگار هستند؟

واحدهای انبساط سازگار شامل CPM2A-20EDR (خروج رله 20 نقطه ای) ، CPM2A-20EDT (خروج ترانزیستور 20 نقطه ای) ، CPM2A-4AD (خروج آنالوگ 4 کانال) و CPM2A-2DA (خروج آنالوگ 2 کانال) است.حداکثر سه واحد می توانند متصل شوندحداکثر کل سیستم 120 نقطه I/O است.

Q4: آیا CPM2A-60CDR-A می تواند کنترل PID را برای حلقه های فرآیند اجرا کند؟

بله. CPM2A از دستورالعمل PID (PIDAT) برای کنترل فرآیند حلقه بسته پشتیبانی می کند. مقادیر ورودی آنالوگ (از یک واحد آنالوگ گسترش) متغیر فرآیند را تغذیه می کنند،برنامه محصول اصلاحی را محاسبه می کند.، و نتیجه یک کانال خروجی آنالوگ را هدایت می کند. چندین حلقه PID همزمان توسط حافظه برنامه و زمان اسکن محدود می شوند.

س5: آیا پسوند -A به نوع منبع برق اشاره دارد؟

بله. پسوند -A نسخه منبع برق AC (85 ′′ 264VAC) را شناسایی می کند. پسوند -D نسخه منبع برق DC را نشان می دهد. هر دو از ساختار خروجی رله و شمارش I / O یکسان استفاده می کنند.قبل از سفارش جایگزینی تایید کنید که پسوند منبع برق با واحد نصب شده مطابقت دارد.
