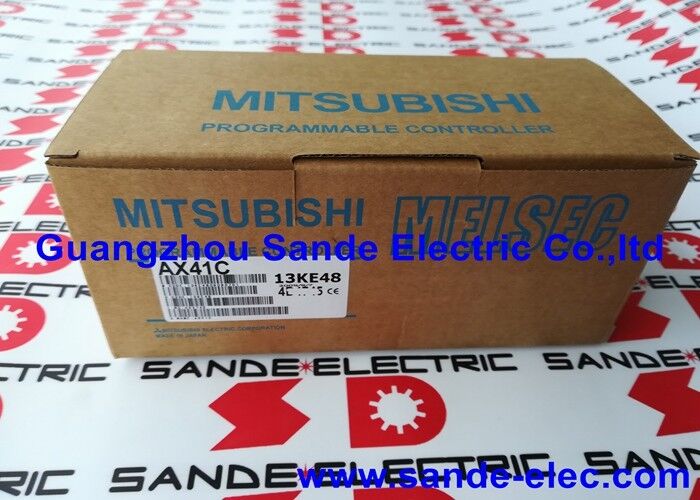

AX41C MITSUBISHI PLC MODULE حمل و نقل رایگان

میتسوبیشی AX41C | ماژول ورودی دیجیتال 32 نقطه‌ای DC سری MELSEC-A — 12–24VDC / سینک 3–7 میلی‌آمپر / روکش منسجم / سری A با اندازه کامل

"C" در AX41C - پوشش منسجم برای محیط های شیمیایی

ماژول ورودی DC 32 نقطه ای سری MELSEC-A در دو نوع وجود دارد: AX41 (استاندارد) و AX41C (این ماژول). پسوند "C" نشان دهنده پوشش منسجم اعمال شده روی PCB ماژول است. پوشش Conformal یک لاک محافظ است که پس از مونتاژ بر روی برد مدار اعمال می شود و اتصالات لحیم، آثار و سرب های اجزا را در برابر رطوبت، گازهای خورنده، گرد و غبار و بخارات شیمیایی آب بندی می کند.

برای اتوماسیون استاندارد کارخانه - تابلوهای برق تمیز و کنترل شده با آب و هوا - AX41 کافی است. برای نصب در محیط‌هایی که قرار گرفتن در معرض مواد شیمیایی یک شرایط واقعی است (فرآوری شیمیایی، کارگاه‌های رنگ، تولید کود، تأسیسات ساحلی با هوای نمک)، برد پوشش‌داده‌شده AX41C در جایی که AX41 استاندارد در نهایت دچار خرابی‌های مرتبط با خوردگی می‌شود، زنده می‌ماند.

مشخصات عملکردی - 32 کانال، 12-24 VDC، 3-7 میلی آمپر در هر ورودی، سینک NPN - بین AX41 و AX41C یکسان است. تمایز کاملاً در استحکام محیطی است.

مشخصات کلیدی

AX41C در زمینه خانواده ماژول MELSEC-A

ماژول‌های ورودی دیجیتال سری MELSEC-A دارای چندین نوع هستند:

• AX40:16 نقطه، 24VDC
• AX41:32 نقطه ای 12/24VDC استاندارد
• AX41C (این ماژول):32 نقطه ای، 12/24 ولت دی سی،روکش منسجم
• AX41-UL:32 امتیاز، نوع دارای رتبه UL

برای سیستم‌های MELSEC-A موجود در محیط‌های استاندارد که دارای ماژول‌های AX41 از کار افتاده‌اند، AX41C مستقیماً جایگزین AX41 می‌شود - پوشش منسجم بدون هیچ گونه تفاوت عملکردی یا سیم‌کشی، حفاظت از محیط زیست را اضافه می‌کند. در جهت معکوس، اگر نوع C در دسترس نباشد، AX41 می تواند جایگزین AX41C در محیط های غیر شیمیایی شود.

سناریوهای کاربردی

کنترل کارخانه فرآوری شیمیایی:سیستم MELSEC-A که دریچه های ورودی راکتور، وضعیت پمپ تغذیه و ورودی های سوئیچ سطح را مدیریت می کند. بخارات شیمیایی در ناحیه پانل به مرور زمان PCB های بدون پوشش را خورده می کنند. پوشش منسجم AX41C عمر مفید را در این محیط افزایش می دهد.

تاسیسات صنعتی ساحلی:نفوذ هوای نمک به تابلوهای برق باعث خوردگی زودرس تخته های استاندارد می شود. AX41C مقاومت در برابر خوردگی مورد نیاز برای عملیات طولانی مدت قابل اعتماد در نزدیکی محیط های دریایی را فراهم می کند.

تعمیر و نگهداری قدیمی MELSEC-A:یک AX41C نصب شده پس از سال‌ها کار از کار می‌افتد. جایگزینی مستقیم تعداد کانال ورودی، نقشه‌برداری آدرس و اتصالات سیم‌کشی میدانی را بدون هیچ تغییری در سیستم به کار بازمی‌گرداند.

سوالات متداول

Q1: تفاوت عملکردی بین AX41 و AX41C چیست؟

هیچ کدام عملکرد ورودی سینک 32 نقطه، 12-24VDC، 3-7mA یکسان است. AX41C برای مقاومت در برابر مواد شیمیایی و رطوبت، روکش منسجم را به PCB اضافه می کند. در محیط های غیر شیمیایی، AX41C به طور مستقیم جایگزین AX41 می شود. در محیط های شیمیایی، مشخص کردن AX41C انتخاب صحیحی است.

Q2: آیا AX41C با رک های سری AnS (A1S Slim) سازگار است؟

خیر. فرمت AX41C در اندازه کامل سری A است. برای رک های سری A با اندازه کامل (A32B، A38B، A68B، و غیره) مناسب است. معادل باریک A1S برای ورودی 32 نقطه ای 12/24VDC A1SX41 است. قبل از سفارش، نوع قفسه (اندازه کامل A یا A1S Slim) را تأیید کنید.

Q3: تخصیص GX Developer یا GX Works برای کانال های ورودی AX41C چیست؟

در تخصیص ورودی/خروجی CPU MELSEC-A، به هر شکاف AX41C 32 آدرس دستگاه X اختصاص داده شده است که از آدرس اختصاص داده شده به آن موقعیت شکاف شروع می شود. اولین نقشه های ورودی به آدرس پایه X اسلات. ورودی 32 به آدرس پایه به اضافه 31 نقشه می‌دهد. برنامه با استفاده از دستورالعمل‌های استاندارد X-contact در آدرس‌های اختصاص‌یافته به هر ورودی دسترسی پیدا می‌کند.

Q4: آیا AX41C را می توان با یک ماژول سری Q یا iQ-R در یک رک موجود در سری A جایگزین کرد؟

نه. قفسه های MELSEC-A با اندازه کامل فقط ماژول های ورودی/خروجی سری A را می پذیرند. ماژول های سری Q و iQ-R از کانکتورهای شیارهای فیزیکی متفاوتی استفاده می کنند و قابل تعویض نیستند. مهاجرت از یک سیستم MELSEC-A به یک پلتفرم جدیدتر مستلزم تعویض کل رک و CPU است، نه تنها جایگزینی واحدهای ورودی/خروجی منفرد.

Q5: زمینه چرخه عمر سیستم MELSEC-A برای AX41C چیست؟

سری MELSEC-A (در اندازه کامل) اولین نسل PLC مدولار میتسوبیشی الکتریک بود که اکنون به طور کامل متوقف شده است. AX41C یک دستگاه یدکی قدیمی است – این دستگاه دیگر تولید نمی‌شود اما در سراسر جهان در ماشین‌هایی که در دهه‌های 1980 و 1990 ساخته شده‌اند، در خدمت باقی می‌ماند. بازار پس از فروش، واحدهای آزمایش شده AX41C را که از تجهیزات از کار افتاده تهیه شده اند، حمل می کند.
