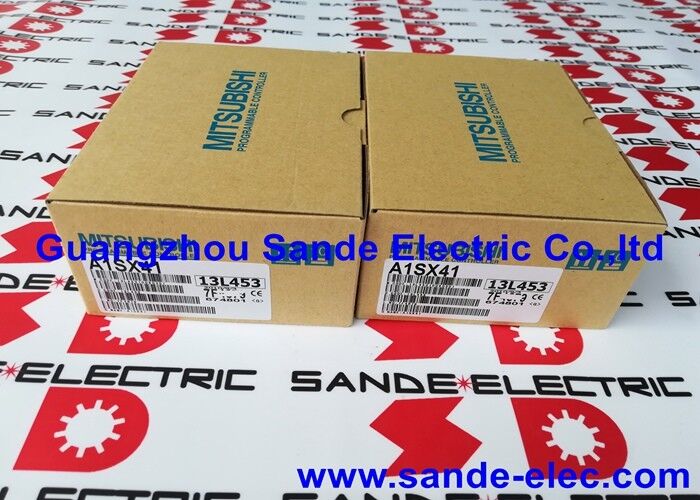

جديد در جعبه ميتسوبيشي PLC MODULE A1SX41 ارسال سريع قيمت خوب

میتسوبیشی A1SX41 | ماژول ورودی دیجیتال سینک 24VDC سری 32 کانال MELSEC-A - I/O محلی / سازگار با NPN / رک A1S / یدکی متوقف شده

32 ورودی سینک در معماری قفسه MELSEC-A

A1SX41 یک ماژول ورودی دیجیتال 32 کاناله در سری MELSEC-A میتسوبیشی است - پلتفرم PLC مبتنی بر رک ماژولار که قبل از سری MELSEC-Q به عنوان پلت فرم اتوماسیون متوسط ​​به بزرگ میتسوبیشی بود. پیشوند "A1S" نوع باریک فرم فاکتور را در خانواده سری A مشخص می کند که یک اسلات را در سیستم قفسه باریک A1S اشغال می کند.

سی و دو ورودی دیجیتال، که هر کدام سیگنال‌های سینک 24 ولت (NPN) را می‌پذیرند، وضعیت دستگاه میدانی - کلیدهای محدود، حسگرهای مجاورت، حسگرهای فوتوالکتریک، دکمه‌های فشاری، و کنتاکت‌های رله را جمع‌آوری می‌کنند و از طریق گذرگاه داخلی رک به CPU MELSEC-A ارسال می‌کنند. CPU 32 حالت ورودی را در هر چرخه اسکن از طریق تخصیص تصویر ورودی ماژول می خواند.

نوع ورودی سینک (NPN) به این معنی است که مدار ورودی توسط یک مسیر جریان به 0 ولت از طریق دستگاه میدان فعال می شود، نه جریان از منبع 24 ولت. حسگرهای مجاورتی خروجی NPN و سایر دستگاه‌های خروجی NPN مستقیماً متصل می‌شوند. سنسورهای خروجی PNP (منبع) برای کار با ورودی های سینک به تبدیل سیگنال یا رله های درونی نیاز دارند. این تمایز قرارداد سیم‌کشی مشخص می‌کند که چه دستگاه‌هایی می‌توانند بدون سخت‌افزار اضافی به A1SX41 متصل شوند.

A1SX41 امروزه یک بخش تعمیر و نگهداری و چرخه عمر است. سری MELSEC-A توسط MELSEC-Q در اواخر دهه 1990 جایگزین شد و مدت طولانی متوقف شد. برای پایه نصب‌شده سیستم‌های MELSEC-A که هنوز در حال کار هستند - کارخانه‌های فرآیند، ابزارهای کارخانه، ماشین‌ابزارهای قدیمی - A1SX41 از طریق بازارهای بعدی سری A تهیه می‌شود، نه از طریق توزیع استاندارد میتسوبیشی.

مشخصات کلیدی

سری A1S Slim – جایی که A1SX41 در خانواده MELSEC-A قرار می گیرد

سری MELSEC-A شامل دو فاکتور فیزیکی است: رک با اندازه کامل سری A (A2US، A3U و غیره) و رک باریک A1S. نام A1S نشان‌دهنده نوع ردپای کوچک‌تر است - ماژول‌ها باریک‌تر و سبک‌تر از ماژول‌های سری A هستند که برای کابینت‌های کوچک‌تر طراحی شده‌اند. A1SX41 به طور خاص یک ماژول A1S است و از نظر فیزیکی فقط در رک های سازگار با A1S قرار می گیرد. قابل تعویض با ماژول های ورودی دیجیتال سری A با اندازه کامل (A1X40، A1X41 در فرمت اندازه کامل) نیست - هندسه اسلات متفاوت است.

در خانواده ماژول ورودی A1S:

• A1SX40:16 کانال سینک 24VDC
• A1SX41:32 کانال، سینک 24VDC (این ماژول)
• A1SX80:32 کانال، ورودی های سازگار با TTL 5/12VDC

تعداد 32 کانال A1SX41 آن را به گزینه ورودی سینک با بالاترین چگالی در خانواده A1S تبدیل می کند - دو ماژول 64 کانال ورودی را در همان فضای رک ارائه می دهند که در غیر این صورت ممکن است به چهار ماژول 16 کانالی نیاز داشته باشد.

سناریوهای کاربردی

سیستم های کنترل فرآیند قدیمی:PLC های MELSEC-A در کارخانه های شیمیایی، تصفیه آب و تاسیسات آب و برق در بسیاری از تاسیسات فعال هستند. A1SX41 هنگامی که یک ماژول ورودی نصب شده از کار بیفتد، قابلیت جایگزینی را ارائه می دهد - مطابق با پیکربندی اصلی NPN 32 کانال بدون تغییر سیم کشی.

ماشین ابزار و اتوماسیون کارخانه:بسیاری از ماشین آلات ساخته شده در دهه 1990 با قفسه های MELSEC-A در حال تولید هستند. یک ماژول ورودی ناموفق باعث خاموش شدن فوری حسگر ورودی دیجیتال آن دستگاه می شود. جایگزینی مستقیم با A1SX41 نقشه ورودی را بدون تغییر برنامه بازیابی می کند.

تعمیر و نگهداری قفسه:هنگامی که یک رک A1S نیاز به بازسازی جزئی دارد (ماژول‌های آسیب دیده، کارت‌های ورودی ناموفق)، A1SX41 پیکربندی ورودی NPN خاصی را که سیستم اصلی به آن نیاز دارد ارائه می‌کند - نه یک نوع ماژول جایگزین که نیاز به سیم‌کشی مجدد یا اصلاح آدرس برنامه داشته باشد.

سوالات متداول

Q1: تفاوت بین ماژول های ورودی سینک (NPN) و منبع (PNP) چیست و چرا برای A1SX41 اهمیت دارد؟

ماژول‌های ورودی سینک (NPN) با تکمیل یک مسیر جریان به 0 ولت فعال می‌شوند - وقتی سنسور فعال است، دستگاه فیلد ترمینال ورودی را به 0 ولت متصل می‌کند. ماژول های منبع (PNP) توسط یک منبع 24 ولت در ورودی فعال می شوند. اگر A1SX41 در دستگاهی با سیم سنسورهای خروجی NPN نصب شده باشد، سیم‌کشی مستقیماً کار می‌کند. جایگزینی آن با یک ماژول ورودی PNP باعث می‌شود که همه دستگاه‌های فیلد بدون سیم‌کشی مجدد ناسازگار شوند - یک مشکل قابل توجه نصب در یک ماشین در حال کار.

Q2: آیا A1SX41 به طور مستقیم با ماژول های ورودی دیجیتال سری A در رک های اندازه کامل قابل تعویض است؟

خیر. فرم فاکتور باریک A1S و فرم فاکتور سری A با اندازه کامل از ابعاد مختلف اسلات استفاده می کنند. A1SX41 فقط در قفسه های فرمت A1S قرار می گیرد. ماژول‌های ورودی دیجیتال معادل سری A با اندازه کامل (سری A1X40، A1X41) برای رک‌های A با اندازه کامل مناسب هستند. قبل از سفارش، فرمت قفسه فیزیکی - A1S باریک یا اندازه کامل - را تأیید کنید.

Q3: چگونه A1SX41 برای آدرس رک خود پیکربندی شده است؟

ماژول‌های ورودی/خروجی MELSEC-A با موقعیت شکافشان در رک نشان داده می‌شوند - CPU پیکربندی ماژول هر شکاف را در هنگام راه‌اندازی می‌خواند و آدرس‌های ورودی/خروجی را بر اساس ترتیب شکاف‌ها اختصاص می‌دهد. هیچ سوئیچ DIP یا تنظیمات آدرس نرم افزار برای ماژول های استاندارد محلی ورودی/خروجی مورد نیاز نیست. موقعیت شکاف در قفسه بلوک آدرس ورودی را مشخص می کند (تخصیص %X در برنامه GX Developer یا نردبان).

Q4: چه نرم افزار برنامه نویسی برای سیستم های MELSEC-A استفاده می شود؟

GX Developer نرم افزار برنامه نویسی MELSEC-A (و سری Q, L, FX) است. GX Works2 از برخی از پردازنده های سری A با ظرفیت محدود پشتیبانی می کند. سری A از نردبان MELSAP و برنامه نویسی SFC استفاده می کند. GX Works3 از سری MELSEC-A پشتیبانی نمی کند. برنامه نویسی نیاز به اتصال به پورت برنامه نویسی RS-422 CPU سری A با استفاده از یک آداپتور رایانه شخصی دارد.

Q5: امروز منبع A1SX41 کجاست؟

از طریق بازار پس از فروش قطعات یدکی MELSEC-A - نمایندگی های اتوماسیون قدیمی، تامین کنندگان مازاد صنعتی، و توزیع کنندگان تخصصی قطعات سری A میتسوبیشی. پلت فرم MELSEC-A برای مدت طولانی متوقف شده است. میتسوبیشی A1SX41 را از طریق کانال های توزیع استاندارد عرضه نمی کند. قبل از سفارش، فرمت باریک A1S، مشخصات سینک 24VDC 32 کاناله و وضعیت فیزیکی را از تامین کننده تایید کنید. واحدهای آزمایش شده تأیید شده در یک قفسه A1S نسبت به انبارهای جدید و قدیمی تأیید نشده برای تجهیزات تولید حیاتی ارجحیت دارند.
