سیمنز اینورتر 6SE6440-2UD25-5CA1 6SE64402UD255CA1 سیمنز فرکانس کنورتر 6SE644O-2UD25-5CA1

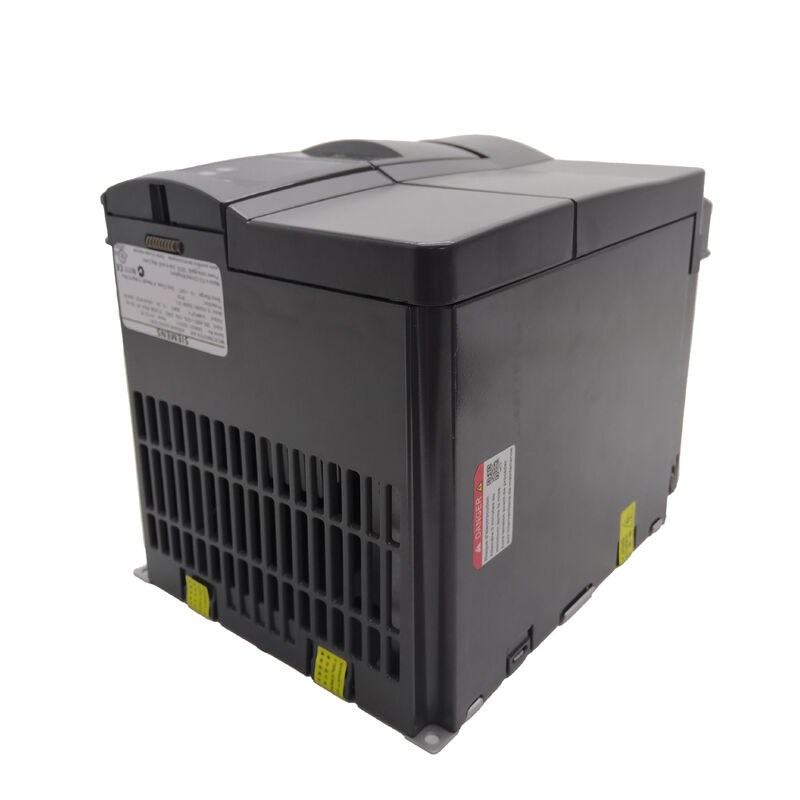

6SE6440-2UD25-5CA1 | اینورتر زیمنس MICROMASTER 440 — 5.5 کیلووات / 7.5 کیلووات / AC 380–480 ولت / فریم C / بدون فیلتر / IP20

MICROMASTER 440 - VFD با عملکرد بالا FANUC

MICROMASTER 440 اینورتر سری MICROMASTER زیمنس با بالاترین مشخصات است - قابلیت های کنترل موتور پیشرفته ای را ارائه می دهد که فراتر از تنظیم سرعت V/Hz ساده است. 6SE6440-2UD25-5CA1 بسته به مشخصات اضافه بار برنامه، دو درجه قدرت را پوشش می دهد:

گشتاور ثابت 5.5 کیلووات (CT / اضافه بار زیاد، HO):برای کاربردهایی که به گشتاور پایدار در همه سرعت ها نیاز دارند - درایوهای نوار نقاله، بالابرها، کمپرسورها، و ماشین ابزار که در آن گشتاور کامل باید از سرعت پایین تا سرعت بالا بدون محدودیت اضافه بار در دسترس باشد.

گشتاور مجذور 7.5 کیلووات (LO/Fan-Pump):برای فن‌ها، پمپ‌ها و کمپرسورهای گریز از مرکز که تقاضای گشتاور با مجذور سرعت کاهش می‌یابد - به همان درایو اجازه می‌دهد تا یک موتور بزرگ‌تر را در برنامه‌های با اضافه بار کمتر تغذیه کند.

مشخصات کلیدی

بدون فیلتر - برنامه ریزی EMC مورد نیاز است

6SE6440-2UD25-5CA1 بدون فیلتر EMC داخلی عرضه می شود. برای نصب هایی که نیاز به رعایت استانداردهای انتشار EMC اروپا (EN 61800-3 رده C1 یا C2) دارند، باید یک فیلتر EMC خارجی روی ورودی اصلی درایو نصب شود. زیمنس گزینه های فیلتر خارجی طراحی شده برای FSC Frame C MM440 را ارائه می دهد - کلاس فیلتر مورد نیاز را از ارزیابی EMC نصب تایید کنید.

سناریوهای کاربردی

درایو دوک اصلی ماشین ابزار:یک مرکز ماشینکاری به کنترل اسپیندل سرعت متغیر تا 24000 دور در دقیقه نیاز دارد - تقریباً به خروجی 400 هرتز نیاز دارد. 6SE6440-2UD25-5CA1 کنترل سرعت کامل را با حالت بردار FCC برای گشتاور صاف در تمام سرعت های اسپیندل فراهم می کند.

نوار نقاله و دستگاه بسته بندی:یک نوار نقاله خط تولید به کنترل سرعت متغیر قابل اعتماد با حالت برداری بدون حسگر نیاز دارد - 6SE6440-2UD25-5CA1 تنظیم سرعت دقیق را بدون توجه به بار محصول متفاوت در سراسر تسمه فراهم می کند.

سوالات متداول

Q1: تفاوت بین رتبه بندی CT (5.5kW) و LO (7.5kW) در 6SE6440-2UD25-5CA1 چیست؟

CT (گشتاور ثابت / HO) 5.5 کیلووات: درایو می تواند 150٪ جریان نامی را برای 60 ثانیه و 200٪ را برای 3 ثانیه ارائه دهد - برای برنامه هایی که به گشتاور گذرا بالا نیاز دارند. LO (اضافه بار کم / پمپ فن) 7.5 کیلووات: فضای سر اضافه بار را به 110 درصد برای 60 ثانیه و 140 درصد برای 3 ثانیه کاهش می دهد، اما اجازه می دهد تا موتور بزرگتر برای بارهای فن و پمپ در جایی که گشتاور گذرا لازم نیست وصل شود. بر اساس وظیفه اضافه بار برنامه انتخاب کنید.

Q2: آیا 6SE6440-2UD25-5CA1 دارای یک پنل اپراتور است؟

خیر - این نوع بدون AOP (پنل اپراتور پیشرفته) یا BOP (پنل اپراتور اصلی) عرضه می شود. بدون پانل اپراتور، درایو همچنان می تواند از نوار ترمینال (ورودی های آنالوگ/دیجیتال) یا از طریق ارتباط سریال RS485 کار کند. برای دسترسی و نمایش پارامترهای محلی، یک پانل BOP-2 یا AOP-2 باید جداگانه سفارش داده و نصب شود.

Q3: 6SE6440-2UD25-5CA1 چه پروتکل ارتباطی سریالی را به صورت بومی پشتیبانی می کند؟

MM440 شامل یک پورت یکپارچه RS485 است که از پروتکل USS (واسط سریال جهانی) پشتیبانی می کند - یک پروتکل سریال زیمنس برای ارتباط درایو بدون نیاز به PROFIBUS جداگانه یا ماژول گزینه فیلدباس دیگر. برای اتصال PROFIBUS DP، یک برد ارتباطی CBP2 را می توان در اسلات آپشن MM440 نصب کرد.

Q4: چه گزینه های ترمز برای 6SE6440-2UD25-5CA1 موجود است؟

MM440 شامل یک مقاومت ترمز داخلی نیست، اما از اتصال یک مقاومت ترمز خارجی از طریق یک مقاومت خارجی حداقل 56 Ω پشتیبانی می کند - ترمز پویا را برای کاربردهایی که نیاز به کاهش کنترل شده بارهای اینرسی بالا دارند، ارائه می دهد. برای ترمز با وظیفه بالاتر، ماژول های ترمز خارجی را می توان به لینک باس DC متصل کرد.

Q5: محدودیت دمای محیط برای 6SE6440-2UD25-5CA1 چیست؟

6SE6440-2UD25-5CA1 برای دمای محیط از -10 درجه سانتیگراد تا +50 درجه سانتیگراد بدون کاهش درجه بندی شده است. عملکرد بالای 50 درجه سانتیگراد نیاز به کاهش جریان خروجی دارد. نگهداری از -40 درجه سانتیگراد تا +70 درجه سانتیگراد مجاز است. محفظه IP20 نیاز به نصب درایو در داخل کابینت کنترل مناسب دارد که در محیط هایی با دسترسی به ذرات رسانا، اسپری آب یا جوهای خورنده استفاده می شود.
