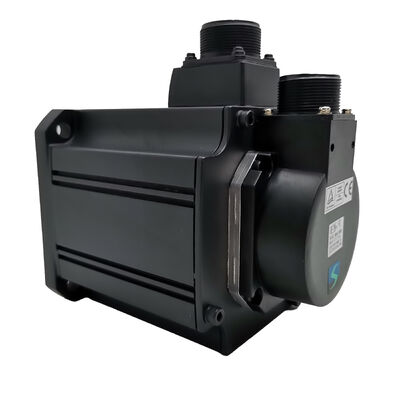

Mitsubishi HC-SFS353K (HCSFS353K) موتور 3.5kW AC Servo Motor، شافت کلیدی، 3000 rpm، سری MELSERVO-J2S

شناسایی محصول

شماره بخش:HC-SFS353K

همچنین به عنوان:HCSFS353K، HC-SFS-353K

سری:Mitsubishi MELSERVO HC-SFS (J2-Super Generation)

 نوع موتور:موتور سرو بدون برس AC ️ داروی کلید دار، بدون ترمز، 3000 دور در دقیقه

حالت:تازه در جعبه، کارخانه مهر و موم شده

چه چیزی این موتور را متفاوت می کند؟

خانواده HC-SFS در دو سرعت نامگذاری اجرا می شود: 2000 rpm و 3000 rpm. مدل های پایان "2" انواع 2000 rpm هستند. مدل های پایان "3" HC-SFS353K‬ در درجه بندی3،000 دور در دقیقهبا قدرت 3.5kW با یک گشتاور نامی 11.1 Nm و یک فلنج 176 × 176 میلی متر، این موتور همان اثر فیزیکی 2000 rpm HC-SFS352 را ارائه می دهد، اما سرعت بالایی دارد.این انتخاب درست در هر جا که برنامه تجاری برخی از torque مداوم سر اتاق برای سریع تر سریع تر عبور، چرخه های شاخص سریع تر، یا سرعت محور مجاور چرخ دنده بالاتر.

در"ک"پسوند به معنی میله کلید دار است که در میله موتور برای اتصال انتقال تورک مثبت به اجزای متصل برش داده شده است. ترمز نصب نشده است.این موتور از طریق قفل سرو با حلقه بسته از تقویت کننده موقعیت خود را حفظ می کندبرنامه های کاربردی که نیاز به یک نگه داشتن مکانیکی ضد سقوط در servo-off به نوع HC-SFS353BK تعلق دارند.و هر درایو که در آن گرانش یک نگرانی نیست و رابط اتصال نیاز به یک کلید.

HC-SFS353K با پشتیبانی از کدگر مطلق سریال 17 بیتی سیستم عامل MELSERVO-J2S و تقویت کننده های سازگار MR-J2S-350 ، مجموعه ویژگی های کامل J2-Super را حمل می کند: 131 ،072 موقعیت در هر چرخش رزولوشن بازخورد، حفظ موقعیت مطلق از طریق پشتیبان باتری و پهنای باند حلقه سرعت که از آنچه تقویت کننده های نسل اول J2 می توانند به دست آورند، فراتر می رود.

مشخصات فنی

۳۰۰۰ دور در دقیقه در مقابل ۲۰۰۰ دور در دقیقه درک تجارت

هر دو موتور HC-SFS352 و HC-SFS353 موتورهای 3.5kW بر روی یک فلنج 176 × 176 میلی متری هستند. آنچه که بین آنها تغییر می کند سرعت نامی است و با آن، گشتاور مداوم. در 2000 rpm،HC-SFS352 16HC-SFS353K با سرعت 3000 دور در دقیقه به طور مداوم 11.1 Nm ارائه می دهد.

این تعادل عمدی است. قدرت خروجی تقریباً یکسان است (هر دو کلاس 3.5 کیلو وات هستند). What the 3000 rpm motor gives you in exchange for the lower continuous torque is the ability to run the axis faster — important when machine cycle time is determined by rapid traverse or index speed rather than by cutting force.یک محور که 80٪ از زمان چرخه خود را در موقعیت سریع و تنها 20٪ در نرخ تغذیه برش صرف می کند، اغلب از سرعت بیشتر از فضای اضافی torque را که نسخه 2000 rpm ارائه می دهد، بهره مند می شود..

برای طراحان ماشین انتخاب بین این دو: اگر بدترین مورد تقاضای گشتاور مداوم در محور شما بیش از 11.1 Nm باشد، HC-SFS352 انتخاب امن تر است.اگر بودجه گشتاور به راحتی در 11.1 Nm و حرکت های سریعتر بدون برش زمان چرخه را به طور معنی دار کاهش می دهد، HC-SFS353K مشخصات خود را کسب می کند.

شفت کلید دار در 3.5kW

يازده متر نيوتن تورک مستمر ساده اي نيست در اين ظرفيت، يک پيوند فشني به طور نامناسبیا یک سوراخ محور که کمی بیش از حد بزرگ است می تواند در طول زمان مایکرو اسلیپ را توسعه دهدمایکرو اسلیپ بر روی محور سرو فریبنده است: آن را اغلب خیلی کوچک برای شروع یک هشدار خطای بعدی بلافاصله، اما به اندازه کافی بزرگ برای معرفی حرکت موضعی است که در طول چرخه های متعدد تجمع.

راه کلیدی در HC-SFS353K این حالت شکست را از بین می برد. یک کلید و محور به درستی نصب شده یک اتصال فشار مثبت را تشکیل می دهند.کلید انتقال گشتاور به طور مستقیم بین میله و محور به جای تکیه بر تکان دادن اصطکاک تنهابرای محرکات کمربند زمانبندی، دوچرخه های زنجیره ای، دنده های پیینیون و کوپلر هایی که باید تحت معکوس شدن مکرر و بار شوک کاملاً به شاخه متصل باشند،گره ی کلید دار مشخصات مهندسی صحیح است.

يادداشت نصب از راهنماي استفاده ي ميتسوبيشي:هنگام نصب یک قطب چرخ دار یا محور بر روی یک شاخه کلیدی، از سوراخ پیچ دار در انتهای شاخه برای کشیدن قطعه بر روی آن استفاده کنید. یک بند دو طرفه را وارد کنید، یک واشر را بر روی صورت محور قرار دهید.و یک مغز را محکم کنید تا محور را به موقعیت خود بکشید. اجزای سنگ شکن را روی شاخه قرار ندهید. Shock loads from hammering transmit through the shaft to the encoder disc at the motor's rear and can cause encoder damage that is not immediately obvious but shortens service life or causes intermittent faults later.

رمزگذاری کننده ی مطلق 17 بیتی

سیستم عامل J2-Super کدگذاری مطلق سریال 17 بیتی (131,072 ppr) را به عنوان استاندارد در خانواده HC-SFS معرفی کرد. قبل از آن ، موتورهای HC-SF از یک دستگاه 14 بیتی با 16،384 ppr استفاده می کردند.تصفيه هشت برابر بهتر شده، و اثرات آن عملی است نه فقط عددی.

در سرعت ۳۰۰۰ دور در دقیقه (سرعت نامی HC-SFS353K) ، رمزگذاری کننده داده های موقعیت را به تقویت کننده بیشتر در هر واحد زمان نسبت به یک موتور ۲۰۰۰ دور در دقیقه ارسال می کند، به سادگی به این دلیل که میله سریعتر می چرخد.وضوح بالا به این معنی است که حتی در این سرعت، هر به روزرسانی موقعیت فردی نشان دهنده یک گام زاویه ای کوچک است. حلقه سرعت اطلاعات سرعت خرد را دریافت می کند،که از پهنای باند بالاتری که CPU بهبود یافته تقویت کننده MR-J2S برای بهره برداری از آن طراحی شده است پشتیبانی می کندنتیجه ی آن ثبات سرعت بهتر در سرعت عملیاتی، فشرده تر شدن در اثر خطا در هنگام شتاب و کاهش اختلال در طول چرخه ی کاری است.

عملکرد مطلق بدون در نظر گرفتن سرعت مشخص، کار خود را انجام می دهد.پشتیبان باتری در تقویت کننده MR-J2S ️ با استفاده از سلول لیتیوم A6BAT ️ شمارنده موقعیت مطلق چند دور را در حوادث خاموش کردن قدرت حفظ می کندمحور دقیقا می داند که در قدرت بعدی، بدون انجام یک بازگشت مرجع. برای ماشین هایی که چندین شیفت اجرا می شوند یا اغلب پس از خاموش شدن برنامه ریزی شده،این یک زمان صرفه جویی عملی است.

تقویت کننده های سازگار

HC-SFS353K باکلاس MR-J2S-350تقویت کننده های از بستر MELSERVO-J2S. مدل های سازگار تایید شده عبارتند از:

• MR-J2S-350A- رابط کنترل موقعیت، سرعت و گشتاور.
• MR-J2S-350B- رابط SSCNET (فایبر-ابری) ، برای کنترل کننده حرکت و سیستم های هماهنگ چند محور
• MR-J2S-350CPعملکرد موقعیت گذاری داخلی، مناسب برای برنامه های مستقل نقطه به نقطه بدون یک کنترل کننده خارجی.

هر سه نوع از HC-SFS353K از پروتکل کدگذاری 17 بیتی پشتیبانی می کنند و برای جریان مداوم 16.4A موتور رتبه بندی شده اند.

HC-SFS353Kبا تقویت کننده های MR-J3 یا MR-J4 سازگار نیستهمچنین با تقویت کننده های MR-J2 نسل اول که قبل از پروتکل رمزگذاری J2S هستند سازگار نیست.

HC-SFS 3000 rpm خانواده ظرفیت مرجع

در زیر خانواده HC-SFS 3000 rpm ، 353K در ظرفیت متوسط قرار دارد:

تمام مدل های موجود در این جدول از رمزگذاری مطلق سریال 17 بیتی، منبع برق کلاس 200 ولت AC، محافظت IP65 و میله مهر و موم شده روغن استفاده می کنند. 353 از فلنج 176 × 176 میلی متر بزرگتر استفاده می کند.سازگار با 2000 rpm HC-SFS352 در همان ظرفیت.

کاربردهای معمول

مرکز ماشینکاری CNC محورهای کمکی با سرعت بالا.محورهای ثانویه در مراکز ماشینکاری 5 محور ️ شیب trunnion محور A، چرخش جدول محور B،درایوهای مجله ابزار . گره کلیدی مناسب طراحی محرک مستقیم یا گیر در مکانیسم های میز چرخشی است.

حامل چرخه بالا و شاخص گذاری انتقال.سیستم های انتقال سرو محرک با فاصله های کوتاه از ایستگاه به ایستگاه و سرعت چرخه بالا از موتورهای 3000 rpm برای کوتاه کردن مرحله شتاب به سرعت هر حرکت استفاده می کنند.دوازده ایستگاه که هر 8 ثانیه در یک سلول مونتاژ خودرو چرخه می کنند نیاز به پاسخ سریع محور دارند، نه حداکثر گشتاور در سرعت پایین.

زمانبندی کمربند و زنجیره ایخطوط بسته بندی، دستگاه های برچسب گذاری،و تجهیزات فرم پر کردن مهر و موم که از محور های کمربند تایمینگ سرو محور استفاده می کنند معمولاً نیاز به شاخه های کلیدی در چرخ دنده دارند تا از چرخش محور بر روی شاخه جلوگیری شوددر 3.5kW، HC-SFS353K ظرفیت کافی برای این نوع وظیفه تولید مداوم فراهم می کند.

جداول موقعیت XY و سیستم های گانتری.سیستم های موقعیت دهی سرو تخت تخت برای پردازش لیزر، توزیع یا بازرسی از موتورهای 3000 rpm در محور های اسکن با سرعت بالا استفاده می کنند که سرعت ثابت در مسافت های طولانی سفر کیفیت را تعیین می کند.ترکیبی از وضوح بالا و سرعت بالای بالا دقیقا مشخصات برای این برنامه های کاربردی است.

محورهای پیچ و کنترل تنشپیچنده های مواد و باز کننده های دارای هسته های متوسط ظرفیت از محرک های servo 3.5kW در حالت کنترل گشتاور برای تنظیم تنش شبکه استفاده می کنند. موتور در طیف گسترده ای از سرعتها کار می کند.درجه بندی 3000 rpm فضای سر را برای بخش های با سرعت بالا از مسیر وب فراهم می کند.

تازه در جعبه، کارخانه مهر و موم شده

اين HC-SFS353K به صورتي که ميتسوبيشي در اصل بسته بندی کرده بود ارسال ميشه ‬ کارتون محافظتي سالم، پوشش ها و رابط ها در جاي خودشون،هیچ سابقه گرمایی جمع آوری نشده، هیچ فشار دستکاری در شیفت کلید یا مجموعه رمزگذاری کننده وجود ندارد.

برای تیم های تعمیر و نگهداری ساخت اجزای جایگزین استراتژیک موجودی برای ماشین آلات اجرا J2S پلت فرم، ذخیره جدید در جعبه 3.مشخصات 5kW 3000 rpm به طور فزاینده ای دشوار است به منبع به عنوان این نسل از محصولات حرکت می کند بیشتر به قطعموتورهای وارد شده به خدمت مستقیماً از مخزن کارخانه ای دارای هیچ متغیر عملکردی نیستند که با واحدهای تعمیر شده یا بازسازی شده همراه باشند.

برای نگهداری طولانی مدت: در شرایط خنک، خشک و بدون ارتعاش مشخصات کامل را طی چندین سال حفظ کنید.راهنمای میتسوبیشی توصیه می کند چرخش دوره ای آهسته در شیفت برای توزیع مجدد روغن حامل قبل از راه اندازی موتور.

پرسش های مکرر

سوال1: چه تقویت کننده هایی با HC-SFS353K سازگار هستند؟

HC-SFS353K نیاز به یکMR-J2S-350انواع اصلی آن ها MR-J2S-350A (کماندهای آنالوگ / پالس عمومی) ، MR-J2S-350B (فایبر نوری SSCNET) و MR-J2S-350CP (فعالیت موقعیت گذاری داخلی با CC-Link) هستند.همشون 3 درجه هستنHC-SFS353K با تقویت کننده های MR-J3 ، MR-J4 یا اصلی MR-J2 (نسل اول) سازگار نیست.

سوال2: تفاوت بین HC-SFS352K و HC-SFS353K چیست؟

این دو مدل دارای خروجی 3.5 کیلو وات، فلنج 176 × 176 میلی متر، رمزگذاری 17 بیتی، رتبه IP65، شیفت کلیدی و سازگاری تقویت کننده MR-J2S-350 هستند اما با سرعت های نامی متفاوت کار می کنند.HC-SFS352K با سرعت ۲۰۰۰ دور در دقیقه مشخص شده استبا چرخش مداوم 16.7 Nm.HC-SFS353K با سرعت ۳۰۰۰ دور در دقیقه مشخص شدهبا 11.1 Nm torque مداوم. 353K را انتخاب کنید که در آن سرعت بالاتر اولویت دارد؛ 352K را انتخاب کنید که در آن torque مداوم مهم تر از حداکثر سرعت محور است.

س3: آیا HC-SFS353K دارای ترمز الکترومغناطیسی است؟

نه. HC-SFS353K شامل ترمز نیست. موقعیت در حالت استراحت از طریق تقویت کننده سرو قفل حفظ می شود. حلقه کنترل فعال باقی می ماند و محور را با جریان موتور نگه می دارد.برای کاربردهایی که نیاز به یک نگهداری مکانیکی در هنگام خاموش شدن سرو دارد (محورهای عمودی)، بازوهای گرانش بار) ،HC-SFS353BK(شافت کلیدی با ترمز الکترومغناطیسی پرتاب شده) گزینه صحیح برای مشخص کردن است.

سوال 4: آیا رمزگذاری مطلق نیاز به باتری دارد و در کجا نصب شده است؟

بله. رمزگيرنده مطلق سريال 17 بت اطلاعات موقعیت چند دور را در طول خاموش کردن برق از طریق پشتیبان باتري حفظ می کند.سلول لیتیوم Mitsubishi A6BATدر حالت فعال، موقعیت مطلق را در هر گونه قطع برق حفظ می کند، و نیاز به چرخه هومینگ در راه اندازی مجدد را از بین می برد.نظارت بر هشدار باتری کم تقویت کننده و جایگزینی A6BAT به طور فعال در تعطیلات تعمیر و نگهداری برنامه ریزی شده بعدی قبل از کم شدن کامل رخ می دهد.

س5: آیا HC-SFS353K می تواند جایگزین HC-SFS352K شود اگر دستگاه به سرعت بالاتر نیاز داشته باشد؟
