FANUC A06B-0221-B100 | سرو موتور AC4/3000i AC - 4 نیوتن متر / 3000 دور در دقیقه / شفت صاف مستقیم / رمزگذار a1000

AC4/3000i — 4 نیوتن متر در 3000 دور در دقیقه برای محورهای تغذیه و کمکی

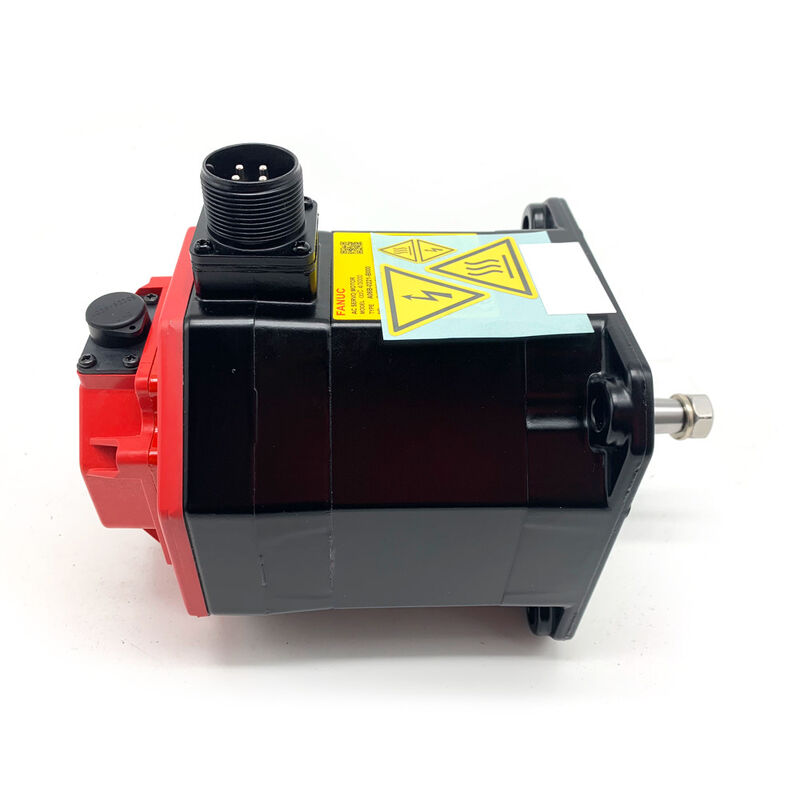

A06B-0221-B100 سروو موتور AC4/3000i FANUC از سری آلفا C است — گشتاور پیوسته 4 نیوتن متر در حداکثر سرعت 3000 دور در دقیقه. این ترکیب گشتاور-سرعت محورهای تغذیه اولیه را در مراکز ماشینکاری فشرده CNC، ماشین‌های تراش و ماشین‌های چند منظوره هدف قرار می‌دهد که در آن‌ها گشتاور ثابت در سرعت متوسط ​​مورد نیاز طراحی است. چهار نیوتن متر برای راندن یک پیچ توپ متوسط ​​به طور مستقیم روی یک محور فشرده بدون گیربکس کافی است.

شفت صاف (SLK) گشتاور را به طور کامل از طریق بستن اصطکاکی در هاب کوپلینگ منتقل می کند. بدون کلید به معنای عدم پیوستگی هندسی در شفت است - توپی های کوپلینگ مستقیماً روی سطح شفت صیقلی بسته می شوند. گشتاور گیره توپی را در هنگام نصب و به طور دوره ای در سرویس بررسی کنید. در یک موتور 4 نیوتن متری تحت بارهای معکوس پایدار، هاب گیره ای که شل شده است می تواند لغزش ریز ایجاد کند که در طول زمان به خطای موقعیت انباشته می شود.

پیکربندی B100 فاقد ترمز الکترومغناطیسی است. موقعیت در حالت خاموش شدن سروو توسط قفل سروو فعال حفظ می شود. برای محورهای دارای بار گرانشی یا عمودی که در آن نگه داشتن مکانیکی در حالت خاموش شدن سروو مورد نیاز است، نوع ترمز را در سری A06B-0221 مشخص کنید.

مشخصات کلیدی

رمزگذار a1000 - افزایشی، در هنگام روشن شدن نیاز به هومینگ است

a1000 یک رمزگذار افزایشی است. CNC باید یک چرخه بازگشت مرجع را در هر بار روشن شدن تکمیل کند تا داده موقعیت محور را تعیین کند. این رفتار استاندارد برای ماشین‌های مجهز به موتورهای رمزگذار افزایشی آلفا C است. برای موقعیت مطلق در روشن شدن بدون هومینگ، نوع با رمزگذار مطلق مورد نیاز است.

انکودر به شوک مکانیکی حساس است - از ضربه زدن به شفت موتور در هنگام نصب و برداشتن خودداری کنید. از انجام آزمایش مقاومت عایق (مگر) روی سیم‌پیچ‌های موتور با اتصال کابل رمزگذار خودداری کنید. الکترونیک رمزگذار برای پالس تست ولتاژ بالا رتبه بندی نشده است.

سوالات متداول

Q1: چه تقویت کننده هایی با A06B-0221-B100 سازگار هستند؟

سروو آمپلی فایرهای سری آلفا C FANUC با کلاس موتور AC4/3000i مطابقت دارد. تأیید کنید که جریان نامی تقویت کننده، جریان نامی موتور را پوشش می دهد. رمزگذار افزایشی a1000 به رابط رمزگذار مربوطه در تقویت کننده نیاز دارد — قبل از جفت شدن، سازگاری نوع رابط رمزگذار را بررسی کنید.

Q2: دستگاه در هر روشن شدن به خانه نیاز دارد. این مربوط به انکودر a1000 هست؟

بله. a1000 افزایشی است - بدون حافظه موقعیت مطلق. بازگشت مرجع در هنگام روشن شدن مورد نیاز و عادی است. برای موقعیت مطلق بدون هومینگ، به یک موتور با رمزگذار مطلق از همان سری A06B-0221 نیاز است.

Q3: آیا شفت صاف (SLK) برای درایوهای تسمه مناسب است؟

بله، با انتخاب صحیح کوپلینگ. توپی کوپلینگ باید از نوع اصطکاک با سوراخ صاف و متناسب با قطر شفت باشد. برای کاربردهای تسمه محرک، مشخصات بستن توپی باید علاوه بر گشتاور انتقالی، کشش تسمه را نیز در نظر بگیرد. نیروی گیره ناکافی تحت کشش تسمه و برگشت گشتاور می تواند باعث خزش توپی شود.

Q4: پس از تعویض موتور، خطای محور زیر بزرگتر از حد انتظار است.

پارامتر نوع موتور CNC را بررسی کنید - عدم تطابق باعث خطای مداوم زیر می شود. بررسی کنید که کابل رمزگذار کاملاً در کانکتور بازخورد تقویت کننده قرار دارد. گیره توپی شافت صاف را بررسی کنید: توپی که به اندازه کافی گیره نشده باشد، ناهماهنگی مکانیکی ایجاد می کند که باعث افزایش اصطکاک و افزایش خطای زیر می شود قبل از اینکه کوپلینگ در نهایت بلغزد.

Q5: منبع A06B-0221-B100 کجاست؟

از طریق بازار پس از فروش موتور آلفا سی FANUC - نمایندگی‌های تخصصی موتورهای CNC و خدمات تعمیر/تعویض. قبل از سفارش، پسوند B100 (شفت صاف، a1000، بدون ترمز) را از روی پلاک موتور نصب شده تأیید کنید.
