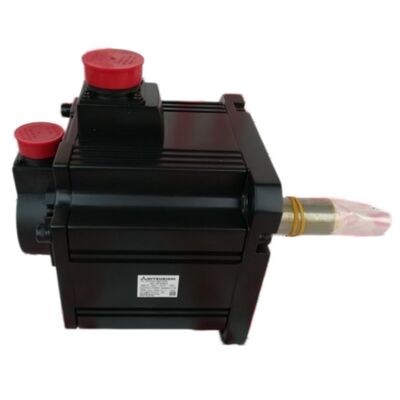

Mitsubishi HC-SFS353 AC Servo Motor 3.5 kW MELSERVO J2S سری، جدید در جعبه کارخانه مهر و موم شده

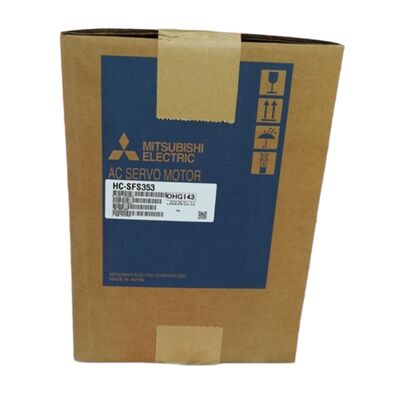

هنگامی که یک برنامه نیاز به قدرت جدی دارد، دکمه بالا پایدار، پاسخ سریع و سرعت کار 3000 rpm، لیست قطعات کوتاه تر می شود.Mitsubishi HC-SFS353در انتهای بالای خط HC-SFS با ظرفیت متوسط قرار دارد و ترکیب آن 11.1 Nm torque نامی، سرعت نامی 3000 rpm،و بازخورد موقعیت مطلق 17 بیتی آن را در سطحی قرار می دهد که سخت ترین محورهای CNC و اتوماسیون صنعتی را اداره می کند. اين فهرست برايواحد کاملا جدید و فابریک بسته شدهدر بسته بندی اصلی میتسوبیشی الکتریک ️ هرگز نصب نشده، هرگز روشن نشده است.

جایی که HC-SFS353 جا داره

سری HC-SFS بخش متوسط بی وقفه و ظرفیت متوسط Mitsubishi را در بستر MELSERVO J2S پوشش می دهد.353در 3.5 کیلو وات در زیر خانواده 3000 دور در دقیقه قرار می گیرد، که آن را انتخاب طبیعی برای محور حرکت اصلی در مراکز بزرگ ماشینکاری، جداول چرخشی سنگین،و مفاصل ربات های صنعتی با بار بالا که هر دو سرعت و مارجن گشتاور قابل معامله نیستند.

قدم به سمت176 × 176 میلی متر فلنج• بزرگتر از فریم 130 میلی متری مورد استفاده در مدل های HC-SFS 1KW2و رابط مکانیکی برای ساختارهای سنگین تر دستگاه های معمولی این کلاس قدرت طراحی شده است.

مشخصات فنی

در حال اجرا در 3000 rpm چه این به معنای برای ماشین

HC-SFS353 متعلق به زیر سری 3000 دور در دقیقه خانواده HC-SFS است که در مقایسه با انواع 2000 دور در دقیقه با قدرت معادل، اولویت طیف وسیعی از سرعت های قابل استفاده را دارد.یک Nm گشتاور نامی و 3،000 دور در دقیقه سرعت نامی the motor delivers its full continuous output capability at a speed that accommodates both the working feed rate of a production cut and the rapid traverse of an empty tool return — without stepping into a derated operating zone.

سرعت نامی 3000 rpm همچنین به معنای زمان چرخه سریعتر در برنامه هایی است که در آن مشخصات حرکت توسط سقف کار مداوم موتور محدود می شود.بر روی محور تغذیه اصلی مرکز چرخاندن CNC یا مرکز ماشینکاری، تفاوت بین یک موتور با سرعت نامی 2000 و 3000 دور در دقیقه می تواند به طور مستقیم به زمان چرخه کاهش یافته در هر قسمت تبدیل شود.

رمزگذاری مطلق 131,072 ppr، بدون نیاز به خانه

هر کشتی HC-SFS353 با یکرمزگذاری نوری مطلق 17 بیتی131,072 موقعیت متمایز در هر چرخش میله ️ انتقال موقعیت از طریق پیوند سریال با سرعت بالا میتسوبیشی به طور مستقیم به تقویت کننده سرو.

نتیجه عملی یک کدگذاری مطلق، آگاهی فوری از موقعیت از راه اندازی سرد است. با باتری نصب شده در تقویت کننده سرو،داده های موقعیت چند چرخش از طریق حالت خاموش شده حفظ می شودوقتی ماشین روشن می شود، محور در حال حاضر به آن اشاره شده است. هیچ روال هومینگ، هیچ دنباله بازگشت مرجع، هیچ تاخیر قبل از ماشین آماده کار است.

برای محیط های تولیدی که چندین شیفت با چرخه قدرت منظم کار می کنند، این یک مزیت عملیاتی معنی دار است.هر ساعت در طول عمر یک ماشین وقتی ضرب می شود در هر راه اندازی انجام می شود.

مهر و موم روغن و IP65 حفاظت در جایی که کار کثیف شود

سوراخ گودال از HC-SFS353 با یک مهر و موم اختصاصیمهر و موم روغن در صورت پایان درایودر ماشین آلات ابزار، نفوذ گودال آسیب پذیرترین نقطه است. جایی که مایع برش، مه خنک کننده،و فلز نازک swarf کوتاه ترین مسیر را به حفره اوراق بردار و encoder.

مهر و موم نفتي اين مسیر را مي بنددمحفظه IP65، که حفاظت کامل از گرد و غبار و جت های آب هدایت شده را فراهم می کندموتور ساخته شده است تا در محیط یک ماشین ابزار فعال یا سلول تولید صنعتی بدون مقررات محفظه ثانویه دوام بیاورد..

تقویت کننده های سرو سازگار

HC-SFS353 برای کار با Mitsubishi طراحی شده استMR-J2S-350A(مواصفات فرمان آنالوگ / پالس-تران) یاMR-J2S-350B(SSCNET رابط شبکه دیجیتال) تقویت کننده های سرو، هر دو با قدرت 3.5 کیلو وات.

انتخاب رابط بستگی به معماری کنترل دارد.MR-J2S-350Aمناسب سیستم هایی است که در آن کنترل کننده ی بالا یک PLC، CNC یا کنترل کننده ی حرکت مستقل دستورات را از طریق پالس یا ولتاژ آنالوگ صادر می کند.MR-J2S-350Bدر سیستم های SSCNET چند محوری که توسط کنترل کننده های حرکت سری A یا سری Q میتسوبیشی کنترل می شوند استفاده می شود، که در آن همه محورها از طریق یک شبکه فیبر نوری با سرعت بالا هماهنگ می شوند.

حوزه های کاربرد معمول

مراکز ماشینکاری CNC فرمت بزرگمحورهای تغذیه X، Y و Z در مراکز فرعی و عمودی ماشینکاری که در آن مجموعه های بزرگ پیچ توپ و توده های سنگین میز هر دو 3.5 کیلو وات خروجی و چرخش بالا را در سرعت نیاز دارند

دستگاه های چرخشی CNC

میز های چرخشی محور چهارم و پنجم۰ محرک مستقیم یا گیربکس از مکانیسم های سنگین چرخش و میز خم شده که در آن 11.1 Nm گشتاور مداوم قدرت نگه داشتن و موقعیت گذاری مورد نیاز را فراهم می کند

ربات های صنعتی- مفاصل شانه و کمر بر روی بازوهای رباتیک مفصل با بار متوسط تا بزرگ، که در آن بی وقفه بار در درازمدت بیشترین تقاضا را از موتور محرک دارد

سیستم های جوش و برش خودکار️ محورهای حرکت گانتری و پورتال در جداول برش فرمت بزرگ و سلول های جوش رباتیک که سرعت ثابت تحت بار متغیر برای جوش یا کیفیت برش حیاتی است

سیستم های حمل و نقل مواد✓ درایو های شاخص سازی بار بالا، سیستم های حمل پالت و مکانیسم های بازپرداخت خودکار انبار که 3.5 kW حاشیه گشتاور را برای حرکت بار سنگین با اطمینان در هر چرخه فراهم می کند

گزینه های پسوند

موتور پایه HC-SFS353 در چندین پیکربندی در دسترس است:

• HC-SFS353️ داربست مستقیم، بدون ترمز (این لیست)
• HC-SFS353Bبا ترمز الکترومغناطیسی داخلی
• HC-SFS353Kشفت کلیدی
• HC-SFS353BK✓ ترمز الکترومغناطیسی و داربست کلید

همه انواع دارای 3.5 کیلو وات خروجی، رمزگذاری مطلق 17 بیتی، محافظت IP65 و فلنج 176 × 176 میلی متری هستند.مدل پایه گره مستقیم انتخاب صحیح است زمانی که اتصال بدون کلید (نوع کلیمپ) باشد و نیازی به ترمز قفل گره نباشد..

سوالات عمومی

سوال1: کدام تقویت کننده سرو با HC-SFS353 سازگار است؟

HC-SFS353 باMR-J2S-350Aبرای سیستم های کنترل آنالوگ/پالس ترن یاMR-J2S-350Bبرای سیستم های حرکتی چند محوری شبکه SSCNET. هر دو تقویت کننده با قدرت 3.5 کیلو وات هستند و برای این موتور در بستر MELSERVO J2S مناسب هستند.

سوال2: تفاوت بین HC-SFS352 و HC-SFS353 چیست؟

هر دو موتور، موتورهای servo AC 3.5 kW با بی وقفه متوسط از سری HC-SFS هستند، اما آنها به زیر خانواده های سرعت مختلف تعلق دارند.HC-SFS352دارای سرعت نامی 2000 دور در دقیقه است (دومن بالاتر در سرعت پایین تر) ؛HC-SFS353در حد3،000 دور در دقیقه، ارائه طیف گسترده ای از سرعت های قابل استفاده و عبور سریع تر محور. انتخاب موتور بستگی به منحنی تورک و سرعت برنامه دارد.

س3: آیا HC-SFS353 از حفظ موقعیت مطلق در طول چرخه خاموش کردن قدرت پشتیبانی می کند؟

آره، باباتری (میتسوبیشی A6BAT)نصب شده در تقویت کننده سرو، رمزگر مطلق 17 بیتی داده های موقعیت چند دور را در هنگام قطع برق شبکه حفظ می کند.موقعیت محور بلافاصله در دسترس است .

سوال 4: آیا HC-SFS353 هنوز در تولید است؟

سری HC-SFS بخشی از نسل MELSERVO J2S است که توسط سری J4 و J5 میتسوبیشی جایگزین شده است. واحدهای جدید HC-SFS353 برای نگهداری ماشین در گردش هستند.انبار قطعات یدکی، و پروژه های بازسازی. معادل نسل فعلی در کاتالوگ MitsubishiHG-SRسری (MELSERVO- J4)

س5: آیا HC-SFS353 می تواند در برنامه های کاربردی محور عمودی استفاده شود؟

پايهHC-SFS353برای محورهای عمودی که بار باید به طور محکم نگه داشته شود زمانی که قدرت سرو برداشته می شود، ازHC-SFS353Bکه شامل یک ترمز الکترومغناطیسی است که در حالت غیر فعال شده می شود.راهنمای عمومی میتسوبیشی این است که چرخش عدم تعادل بار عمودی باید در حدود 70٪ از چرخش نامی برای عملکرد قابل اعتماد باقی بماند.
