| محل منبع | ژاپن |
| نام تجاری | MITSUBISHI |
| گواهی | CE ROHS |
| شماره مدل | HC-SFS53K |
نصبهایی وجود دارد که کوپلینگ گیرهای کاملاً کار میکند و نصبهایی نیز وجود دارد که کار نمیکند — جایی که گشتاور منتقل شده، بار ضربهای، یا نیاز به کلید در قطعه محرک، باعث میشود که یکشفت کلیددار رابط مکانیکی صحیح باشد.

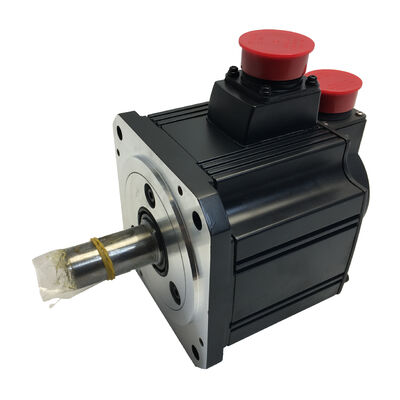

دقیقاً همان چیزی است که دارای همان شفت مستقیم با یک کلید و کلیدخور موازی ماشینکاری شده در کارخانه است. تمام مشخصات موتور — توان خروجی، گشتاور، سرعت، انکودر، فلنج، درجه IP — یکسان هستند. ارائه میدهد: همان موتور سروو اثبات شده 500 وات / 3000 دور در دقیقه HC-SFS53 با یک کلید ماشینکاری شده در کارخانه روی شفت خروجی. نو، مهر و موم شده در بستهبندی اصلی میتسوبیشی الکتریک، و موجود برای ارسال فوری.
| پارامتر | مقدار |
|---|---|
| شماره قطعه | دارای همان شفت مستقیم با یک کلید و کلیدخور موازی ماشینکاری شده در کارخانه است. تمام مشخصات موتور — توان خروجی، گشتاور، سرعت، انکودر، فلنج، درجه IP — یکسان هستند. |
| کد جایگزین | HCSFS53K |
| سازنده | شرکت میتسوبیشی الکتریک |
| سری | MELSERVO J2S / HC-SFS |
| نوع موتور | موتور سروو دوار بدون جاروبک AC |
| کلاس اینرسی | اینرسی متوسط، ظرفیت متوسط |
| خروجی نامی | 500 وات (0.5 کیلووات) |
| ولتاژ تغذیه | کلاس 200 ولت AC |
| گشتاور نامی | 1.59 نیوتن متر |
| سرعت چرخش نامی | با 1.59 نیوتن متر کار میکند. خروجی توان به طور اسمی یکسان است — تفاوت در نحوه تحویل آن توان در محدوده سرعت است. |
| نوع انکودر | داخلی مطلق، 17 بیتی |
| رزولوشن انکودر | 131072 ppr |
| نوع شفت | شفت کلیددار با درزگیر روغن |
| ابعاد فلنج | 130 × 130 میلی متر |
| درجه حفاظت | IP65 |
| کلاس عایق | F |
| روش خنک کننده | کاملاً بسته، خود خنک شونده |
| دمای عملیاتی | 0 درجه سانتیگراد تا +40 درجه سانتیگراد |
| دمای ذخیره سازی | -15 درجه سانتیگراد تا +70 درجه سانتیگراد |
| منشاء | ژاپن |
| وضعیت | نو در جعبه، تحویل سریع |
تفاوت بین یک شفت مستقیم استاندارد و یک شفت کلیددار به یک سوال خلاصه میشود: گشتاور چگونه از شفت موتور به قطعه محرک منتقل میشود؟
یک شفت مستقیم ساده کاملاً به نیروی گیره کوپلینگ — معمولاً یک کوپلینگ گیرهای هاب شکافته یا بوش مخروطی — برای گرفتن شفت و جلوگیری از لغزش چرخشی متکی است. برای بسیاری از کاربردهای سروو، این کاملاً کافی است.
اما مواردی وجود دارد که اینطور نیست. پولیها، چرخدندهها و هابهای چرخدنده که در اصل برای موتورهای شفت کلیددار طراحی شدهاند، دارای یک سوراخ کلید به عنوان رابط استاندارد خود هستند. نصبهای بازسازی شده که موتورهای فرسوده یا خراب را جایگزین میکنند باید پیکربندی شفت اصلی را مطابقت دهند. بارهای ضربهای بالا — از مکانیزمهای ایندکسینگ، ترمز ناگهانی، یا پروفیلهای شتابدهنده تهاجمی — تقاضای بیشتری را بر رابط کوپلینگ وارد میکنند تا یک گیره به تنهایی بتواند در طول زمان به طور قابل اعتماد تحمل کند.
IP65 دارای همان شفت مستقیم با یک کلید و کلیدخور موازی ماشینکاری شده در کارخانه است. تمام مشخصات موتور — توان خروجی، گشتاور، سرعت، انکودر، فلنج، درجه IP — یکسان هستند.کلید گشتاور را از طریق درگیری مکانیکی مستقیم منتقل میکند به جای اینکه صرفاً به اصطکاک متکی باشد، که انتخاب درستی برای کاربردهای ذکر شده در بالا است.
500 وات در 3000 دور در دقیقه — سمت بهینهسازی شده سرعت خانواده HC-SFS 500 وات
HC-SFS52K با سرعت 2000 دور در دقیقه با گشتاور نامی بالاتر (2.39 نیوتن متر) کار میکند؛ HC-SFS53K دارای همان شفت مستقیم با یک کلید و کلیدخور موازی ماشینکاری شده در کارخانه است. تمام مشخصات موتور — توان خروجی، گشتاور، سرعت، انکودر، فلنج، درجه IP — یکسان هستند.3000 دور در دقیقه با 1.59 نیوتن متر کار میکند. خروجی توان به طور اسمی یکسان است — تفاوت در نحوه تحویل آن توان در محدوده سرعت است.نوع 3000 دور در دقیقه زمانی انتخاب بهتری است که محور ماشین به طور مکرر با سرعتهای بالاتر کار میکند، زمانی که حرکت سریعتر زمان چرخه را کاهش میدهد، یا زمانی که نسبت دنده در مکانیزم به سرعت ورودی بالاتر در سرعت خروجی پایینتر نیاز دارد. در محورهای ماشین ابزار CNC، سیستمهای نوار نقاله و درایوهای میز دوار، این مزیت سرعت مستقیماً به زمان غیر برش کوتاهتر به ازای هر قطعه ترجمه میشود.
انکودر مطلق 17 بیتی — موقعیت همیشه شناخته شده است
انکودر نوری مطلق 17 بیتی که در بدنه موتور ادغام شده است، کارخانه را ترک میکند — 131072 موقعیت مجزا در هر دور شفت، که از طریق پروتکل سریال پرسرعت میتسوبیشی به تقویت کننده سروو منتقل میشود.مطلق بودن به این معنی است که موقعیت شفت موتور در طول چرخههای خاموشی حفظ میشود، زمانی که باتری تقویت کننده نصب شده است.
راهاندازی ماشین نیازی به توالی مرجع بازگشتی ندارد.
برای ماشینهای چند محوره که در آن هومینگ روی تمام محورها به صورت متوالی قبل از آماده شدن ماشین اجرا میشود، حذف این فرآیند در هر چرخه برق در طول عمر مفید ماشین، زمان قابل اندازهگیری را صرفهجویی میکند. انکودر همچنین وضوح بازخورد لازم را برای حرکت دقیق درونیابی شده و تکرارپذیری موقعیتیابی دقیق در کاربردهای پرتقاضا فراهم میکند.
درزگیر روغن و IP65 — ساخته شده برای کف کارگاه
درزگیر روغن نصب شده در کارخانه را در سوراخ شفت سمت درایو مانند سایر اعضای خانواده HC-SFS حمل میکند. در ابزارهای ماشین فعال، مه رطوبت، مایع برش و ذرات ریز تراشه در هوای اطراف موتور وجود دارند — درزگیر روغن شکاف شفت را به عنوان مستقیمترین مسیر آلودگی به داخل محفظه بلبرینگ و انکودر میبندد.بدنه با درجه حفاظت
IP65 این محافظت را به کل بدنه موتور گسترش میدهد: حذف کامل گرد و غبار و مقاومت در برابر جتهای آب هدایت شده از هر زاویه. هیچ محفظه محیطی اضافی برای نصبهای استاندارد ماشین ابزار یا اتوماسیون صنعتی مورد نیاز نیست.این سطح حفاظت در سراسر سری HC-SFS استاندارد است و یکی از دلایلی است که این موتورها مشخصات انتخاب اول رایج برای ماشینکاری CNC و تجهیزات تولیدی هستند.
تقویت کنندههای سروو سازگار
MR-J2S-60A (رابط آنالوگ/پالس قطار) یا MR-J2S-60B (رابط شبکه چند محوره SSCNET) جفت میشود، که هر دو با ظرفیت 600 وات در پلتفرم MELSERVO J2S رتبهبندی شدهاند. MR-J2S-60CP نیز برای کاربردهای موقعیتیابی مستقل سازگار است.انتخاب تقویت کننده به معماری کنترل بستگی دارد: پالس قطار از PLC یا CNC برای نوع A، یا شبکه فیبر نوری SSCNET از ماژول حرکت سری A یا سری Q برای نوع B.
تناسب کاربرد
محورهای تغذیه ماشین ابزار CNC
— محورهای X، Y، Z در مراکز ماشینکاری عمودی و افقی کوچکتر، به ویژه در جایی که هاب کوپلینگ پیچ توپی برای شفت کلیددار طراحی شده استمراکز تراش CNC
— محورهای تغذیه Z و X، به ویژه در بازسازیهایی که موتورهای سروو شفت کلیددار قدیمی را جایگزین میکنند و جزء کوپلینگ از قبل دارای سوراخ کلید استمیزهای دوار و درایوهای محور چهارم
— جایی که شفت ورودی کرم چرخدنده یا کوپلینگ درایو شفت موتور کلیددار را به عنوان رابط استاندارد میپذیردنوار نقاله و جابجایی مواد
— درایوها در جایی که یک پولی زمانبندی یا چرخدنده با سوراخ کلید مستقیماً به شفت موتور متصل میشودنصبهای کوپل شده با گیربکس
— جایی که یک جعبه دنده میانی شفت ورودی کلیددار را میپذیرد و یک قفل مکانیکی مثبت برای چرخههای کاری بار ضربهای بالا یا معکوس فراهم میکندمفاصل ربات صنعتی
— درایوهای محور ساعد و آرنج در رباتهای مفصلی و SCARA با ظرفیت بار متوسط که در آن کوپلینگ کلیددار در طراحی اصلی مشخص شده استمرور کلی انواع HC-SFS53
HC-SFS53
سوالات متداول
تنها تفاوت شفت است.
HC-SFS53 دارای شفت مستقیم ساده است؛ HC-SFS53K دارای همان شفت مستقیم با یک کلید و کلیدخور موازی ماشینکاری شده در کارخانه است. تمام مشخصات موتور — توان خروجی، گشتاور، سرعت، انکودر، فلنج، درجه IP — یکسان هستند.زمانی که قطعه محرک (پولی، چرخدنده، هاب چرخدنده، یا ورودی گیربکس) به رابط شفت کلیددار نیاز دارد، نوع K را انتخاب کنید.
س2: کدام تقویت کننده سروو با HC-SFS53K سازگار است؟
HC-SFS53K با تقویت کنندههای سروو
MR-J2S-60A (رابط آنالوگ/پالس قطار) یا MR-J2S-60B (رابط شبکه چند محوره SSCNET) جفت میشود، که هر دو با ظرفیت 600 وات در پلتفرم MELSERVO J2S رتبهبندی شدهاند. MR-J2S-60CP نیز برای کاربردهای موقعیتیابی مستقل سازگار است.هر سه تقویت کننده موتور را به طور یکسان مدیریت میکنند — پسوند K بر سازگاری تقویت کننده تأثیر نمیگذارد.
س3: آیا شفت کلیددار بر درجه حفاظت IP65 تأثیر میگذارد؟
درجه IP65 به بدنه موتور اعمال میشود، به استثنای انتهای شفت و رابط کانکتور — که در کل سری HC-SFS صرف نظر از نوع شفت استاندارد است. خود کلیدخور، حفاظت محیطی موتور را کاهش نمیدهد.
درزگیر روغن نصب شده در کارخانه در سوراخ شفت، مانع اصلی آلودگی در شکاف شفت را فراهم میکند، و این در هر دو نوع استاندارد و K یکسان است.
س4: آیا HC-SFS53K از حفظ موقعیت مطلق در طول چرخه خاموشی پشتیبانی میکند؟
بله. انکودر 17 بیتی از نوع مطلق است. با نصب یک
باتری میتسوبیشی A6BAT در تقویت کننده سروو، دادههای موقعیت چند دور در هنگام قطع برق اصلی ذخیره میشوند.در راهاندازی بعدی، تمام موقعیتهای محور بلافاصله و بدون نیاز به هومینگ یا بازگشت مرجع در دسترس هستند.
س5: جایگزین نسل فعلی برای HC-SFS53K چیست؟
سری HC-SFS بخشی از نسل منسوخ شده MELSERVO J2S میتسوبیشی است. نزدیکترین معادل نسل فعلی در خط تولید فعال میتسوبیشی
HG-JR53 (سری MELSERVO J4) است — همان 500 وات، 3000 دور در دقیقه، درزگیر روغن، با انکودر 22 بیتی با وضوح بالاتر و درجه حفاظت IP67، اما نیاز به تقویت کنندههای سری J4 دارد.برای ماشینهای پلتفرم J2S موجود، HC-SFS53K مشخصات نگهداری و قطعات یدکی صحیح باقی میماند.
