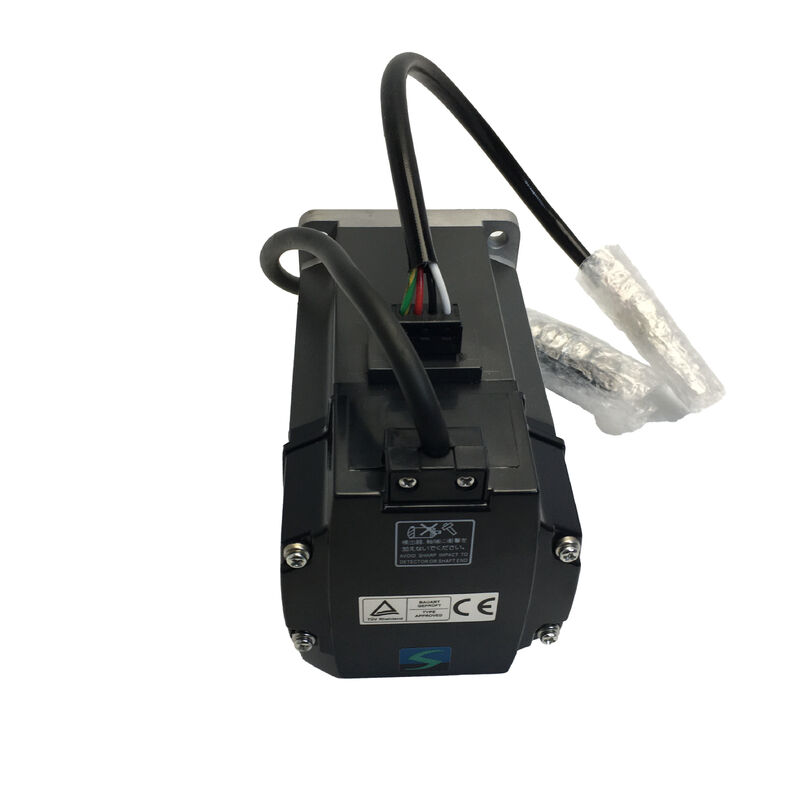

موتور سروو AC میتسوبیشی الکتریک HC-KFE43

400 وات | گشتاور نامی 1.3 نیوتن متر | 3000 دور در دقیقه | انکودر افزایشی 10,000 پالس بر دور | سری MR-E | فلنج 60×60 میلی متر | بدنه IP55 | توقف تولید

ساخته شده برای ارزش. طراحی شده برای دقت.

بخشی از بازار موتورهای سروو وجود دارد که در آن سیستم‌های انکودر مطلق پیشرفته و پیچیدگی‌های همراه آن‌ها به سادگی غیرضروری هستند. ماشین‌آلات عمومی، تجهیزات نساجی، خطوط بسته‌بندی، محورهای تغذیه استاندارد — این کاربردها به گشتاور قابل اعتماد، کنترل سرعت پایدار و موقعیت‌یابی قابل پیش‌بینی بدون هزینه اضافی بازخورد مطلق چند بیتی یا سربار راه‌اندازی سیستم‌های آمپلی‌فایر پیشرفته نیاز دارند. میتسوبیشی الکتریک HC-KFE43 دقیقاً برای این فضا طراحی شده است.

این موتور سروو AC کم اینرسی 400 وات، بخشی از سری HC-KFE و مطابق با خانواده آمپلی‌فایر سروو عمومی MR-E میتسوبیشی، عملکرد اصلی را ارائه می‌دهد که پلتفرم MELSERVO را به یک مرجع استاندارد در اتوماسیون صنعتی تبدیل کرده است — تحویل گشتاور تمیز در 3000 دور در دقیقه، نسبت گشتاور پیک به نامی 3:1 برای شتاب، و انکودر افزایشی که برای نیازهای موقعیت‌یابی کاربردهایی که برای آن ساخته شده است، دقیق است.

مشخصات فنی

جایگاه این موتور در خط تولید MELSERVO میتسوبیشی

میتسوبیشی الکتریک نسل‌های محصول MELSERVO خود را بر اساس سطوح کاربردی سازماندهی کرده است و سری HC-KFE در سطح عمومی قرار گرفته است — از نظر پیچیدگی انکودر پایین‌تر از HC-KFS (سازگار با MR-J2S، انکودر مطلق 17 بیتی) قرار دارد، اما همان ابعاد فلنج 60×60 میلی‌متری و همان مقادیر گشتاور نامی/پیک 1.3 نیوتن متر / 3.8 نیوتن متر را در خروجی 400 وات به اشتراک می‌گذارد.

سری HC-KFE منحصراً با آمپلی‌فایر سروو MR-E، نقطه ورود میتسوبیشی به کنترل سروو عمومی، جفت می‌شود. برای HC-KFE43، این به معنای MR-E-40A (ورودی پالس) یا MR-E-40AG (فرمان سرعت آنالوگ) است. آمپلی‌فایر MR-E دستورات پالس را از ماژول‌های موقعیت‌یابی، PLCها یا کنترل‌کننده‌های حرکت می‌پذیرد و ادغام HC-KFE43 را در سیستم‌های مبتنی بر PLCهای سری MELSEC Q/FX یا واحدهای موقعیت‌یابی مستقل خروجی پالس آسان می‌کند.

در حالی که موتور سری HC-KFS دارای انکودر مطلق 17 بیتی است که موقعیت را در طول چرخه‌های برق حفظ می‌کند، انکودر افزایشی 10,000 پالس بر دور HC-KFE43 فقط حرکت نسبی شفت را از آخرین موقعیت مرجع گزارش می‌دهد. سیستم برای ایجاد موقعیت مطلق به هم‌ترازی در هنگام روشن شدن نیاز دارد — یک محدودیت شناخته شده در کاربردهای عمومی که در آن هندسه ماشین ثابت است و چرخه‌های هم‌ترازی معمول هستند.

عملکرد گشتاور: نسبت پیک 3:1

در خروجی نامی 400 وات، HC-KFE43 گشتاور نامی پیوسته 1.3 نیوتن متر تولید می‌کند — مقداری که برای اندازه‌گیری بار استفاده می‌شود و موتور می‌تواند آن را به طور نامحدود در محدوده‌های حرارتی حفظ کند. گشتاور پیک 3.8 نیوتن متر (تقریباً سه برابر مقدار نامی) برای نیازهای گذرا کوتاه مدت چرخه‌های شتاب و کاهش در دسترس است.

این نسبت پیک به نامی عددی است که تعیین می‌کند یک محور با اینرسی بار داده شده چقدر سریع می‌تواند شتاب بگیرد. برای کاربردی که نسبت اینرسی بار در سقف توصیه شده MR-E (15 برابر اینرسی موتور برای سری HC-KFE) قرار دارد، گشتاور پیک 3.8 نیوتن متر به طور کامل برای هدایت حرکات سریع نقطه به نقطه در دسترس است. محورهایی که زمان شتاب در آنها اهمیت دارد — برداشت و قرار دادن کوتاه برد، شاتل‌ها، ایندکسرها — از این فضای اضافی برای زمان چرخه واقعی بهره می‌برند.

امتیاز IP55 و محدودیت‌های عملی آن

بدنه HC-KFE43 دارای امتیاز IP55 است — محافظت در برابر ورود گرد و غبار و جت آب از هر جهت، که محفظه موتور را پوشش می‌دهد. این امر موتور را برای محیط‌های ماشین باز که در آن پاشش تصادفی مایعات و ذرات معلق در هوا وجود دارد، مناسب می‌سازد.

استثنای ذکر شده برای برنامه‌ریزی نصب مهم است: قسمت عبوری شفت و کانکتورهای HC-KFE IP55 نیستند. مایعات یا آلاینده‌هایی که به ورودی شفت به محفظه یا کانکتورهای انکودر/برق می‌رسند، به طور کامل از محافظت بدنه موتور عبور می‌کنند. در کاربردهایی که مدیریت مایعات در اطراف شفت امکان‌پذیر نیست، باید از یک نوع مهر و موم روغن (موجود در مدل‌های دیگر سری HC) یا آب‌بندی مکانیکی اضافی در شفت ارزیابی شود. اتصال کابل انکودر به طور خاص شایسته محافظت در برابر آلودگی است، زیرا تخریب سیگنال انکودر یک حالت خرابی رایج در محیط‌های مرطوب یا کثیف است.

نکات نصب مکانیکی

نصب فلنج مربعی 60×60 میلی‌متری، پروفیل استاندارد برای موتورهای سروو زیر 1 کیلووات در نسل MELSERVO HC/HF/HG است — همان ابعاد فلنج که موتورهای کم اینرسی 400 وات میتسوبیشی را از نسل HC-KFE تا سری فعلی HG-KR پوشش می‌دهد. الگوی سوراخ پیچ و ابعاد رجیستر فلنج در نسل‌های مختلف سازگار است، که جایگزینی مکانیکی فلنج به فلنج را هنگام ارتقاء سیستم‌های درایو بدون تغییر صفحات نصب ماشین امکان‌پذیر کرده است.

محفظه بدنه موتور برای خنک‌کاری طبیعی (همرفتی) مناسب است — نیازی به فن خنک‌کننده اجباری نیست و نیازی به فضای اضافی برای جریان هوا فراتر از شکاف‌های نصب استاندارد نیست. الزامات محیط عملیاتی از رویه استاندارد سروو صنعتی پیروی می‌کند: نصب در فضای داخلی، عاری از گازهای خورنده یا قابل اشتعال، مه روغن و نور مستقیم خورشید. حداکثر ارتفاع نصب بدون کاهش راندمان 1000 متر بالاتر از سطح دریا است.

برای طرح‌های ماشینی که گشتاور نامتعادل اعمال می‌کنند — به عنوان مثال، بارهای محور عمودی — مستندات میتسوبیشی توصیه می‌کند که مؤلفه گشتاور نامتعادل را کمتر از 70% گشتاور نامی موتور نگه دارید. این یک ملاحظه طراحی اندازه است تا یک حد عملیاتی.

ملاحظات جایگزینی و ارتقاء

HC-KFE43 یک محصول توقف تولید شده است و آمپلی‌فایر MR-E که با آن کار می‌کند نیز به پایان عمر خود رسیده است. واحدهای جدید دیگر از طریق کانال‌های توزیع استاندارد میتسوبیشی در دسترس نیستند؛ بازار عرضه شامل موجودی باقی‌مانده پس از فروش، واحدهای خارج شده از سرویس و موجودی بازسازی شده از تامین‌کنندگان قطعات اتوماسیون صنعتی است.

برای نصب‌هایی که قصد ارتقاء سیستم درایو را دارند، مسیر مهاجرت مستند شده میتسوبیشی از MR-E به نسل‌های فعلی MELSERVO به سری MR-JE (برای کاربردهای عمومی) یا سری MR-J4 (برای نیازهای عملکرد بالاتر) منجر می‌شود. موتورهای سری HG-KN معادل نسل فعلی در دسته 400 وات کم اینرسی هستند — با همان ابعاد فلنج 60×60 میلی‌متری، که جایگزینی مکانیکی را ساده می‌کند.

سوالات متداول

س1: مدل دقیق آمپلی‌فایر MR-E که با HC-KFE43 جفت می‌شود چیست؟

HC-KFE43 برای آمپلی‌فایرهای MR-E-40A و MR-E-40AG طراحی شده است. MR-E-40A دستورات موقعیت پالس (فرمت پالس + جهت یا اختلاف فاز 90 درجه) را از کنترل‌کننده‌های خارجی می‌پذیرد، در حالی که MR-E-40AG یک ورودی فرمان سرعت آنالوگ را برای کاربردهایی که آمپلی‌فایر در حالت کنترل سرعت تحت خروجی آنالوگ کنترل‌کننده سطح بالاتر کار می‌کند، اضافه می‌کند. پسوند "40" در نام آمپلی‌فایر مربوط به کلاس موتور 400 وات است که مستقیماً با توان خروجی نامی HC-KFE43 مطابقت دارد. سایر اندازه‌های فریم MR-E (10A، 20A، 70A و غیره) با HC-KFE43 مطابقت ندارند و نباید جایگزین شوند.

س2: آیا HC-KFE43 برای حفظ موقعیت بین چرخه‌های برق به پشتیبان باتری نیاز دارد؟

نیازی به باتری نیست، اما موتور نیز موقعیت مطلق را در طول خاموش شدن حفظ نمی‌کند. HC-KFE43 از یک انکودر افزایشی استفاده می‌کند که برای ایجاد یک نقطه مرجع قبل از اینکه سیستم کنترل داده‌های موقعیت مطلق معتبر داشته باشد، به یک دنباله هم‌ترازی در هر بار روشن شدن نیاز دارد. این با موتورهای سری HC-KFS میتسوبیشی با انکودرهای مطلق 17 بیتی که موقعیت را از طریق انکودر پشتیبان باتری حتی پس از قطع برق حفظ می‌کنند، متفاوت است. برای کاربردهایی که نیاز به حفظ موقعیت ضد چرخه برق بدون هم‌ترازی دارند، موتوری با انکودر مطلق انتخاب مناسبی است.

س3: آیا می‌توان HC-KFE43 را با یک موتور میتسوبیشی تولید فعلی روی همان نصب مکانیکی جایگزین کرد؟

از نظر مکانیکی، ابعاد فلنج 60×60 میلی‌متری HC-KFE43 با موتورهای کم اینرسی 400 وات نسل فعلی میتسوبیشی از جمله سری HG-KR43 مشترک است. ابعاد فلنج امکان تعویض مکانیکی مستقیم روی ماشین را بدون تغییر صفحه نصب فراهم می‌کند. با این حال، رابط انکودر بین HC-KFE43 (افزایشی، مناسب برای MR-E) و موتورهای سری HG-KR فعلی (مطلق 22 بیتی، مناسب برای MR-J4) کاملاً متفاوت است. تعویض صرفاً مکانیکی با حفظ آمپلی‌فایر MR-E موجود امکان‌پذیر نیست؛ ارتقاء کامل موتور و آمپلی‌فایر به عنوان یک جفت مطابق، رویکرد صحیح است.

س4: استثنای IP55 برای قسمت عبوری شفت در عمل به چه معناست؟

امتیاز IP55 سطح خارجی بدنه موتور را پوشش می‌دهد اما به طور صریح نقطه خروج شفت از محفظه و محل کانکتورهای کابل را مستثنی می‌کند. در عمل، این بدان معناست که آلاینده‌های مایع که به ناحیه آب‌بندی شفت می‌رسند — مه خنک‌کننده، پاشش مایع برش، آب شستشو — می‌توانند از محافظت بدنه موتور عبور کرده و به مرور زمان وارد موتور یا مجموعه انکودر شوند. در محیط‌های کارگاهی تمیز این موضوع به ندرت مشکل‌ساز است. در ماشین‌ابزارها یا محیط‌های فرآیند مرطوب که موتور در نزدیکی مناطق خنک‌کننده نصب شده است، محافظت مناسب از نقطه خروج شفت و کانکتورهای کابل ضروری است. برخی از نصب‌ها از پوشش‌های محافظ یا ترتیب محفظه‌ها برای گسترش محافظت مؤثر در این نقاط آسیب‌پذیر استفاده می‌کنند.

س5: آیا HC-KFE43 برای کاربردهای محور عمودی مناسب است؟

خود موتور از نظر مکانیکی برای استفاده در محور عمودی قادر است، اما مستندات میتسوبیشی مشخص می‌کند که گشتاور نامتعادل روی شفت موتور باید کمتر از 70% گشتاور نامی برای ماشین‌هایی با عدم تعادل بار گرانشی نگه داشته شود. HC-KFE43 پایه شامل ترمز الکترومغناطیسی نیست. برای هر محور عمودی که باید موقعیت بار خود را هنگام غیرفعال شدن آمپلی‌فایر سروو نگه دارد — از جمله خاموش شدن کنترل شده، توقف اضطراری یا قطع برق — باید به جای موتور استاندارد، نوع ترمز الکترومغناطیسی (HC-KFE43B) مشخص شود. اتکا صرفاً به خروجی گشتاور آمپلی‌فایر سروو برای نگه داشتن بار عمودی هنگام قطع برق، یک روش طراحی ایمن نیست.
