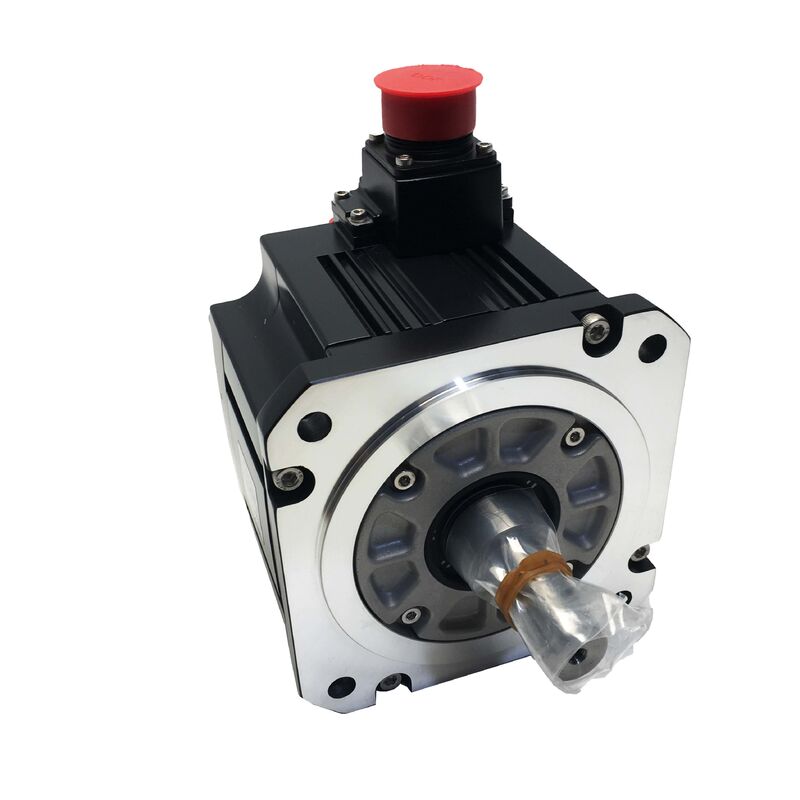

میتسوبیشی HF-SP524 | موتور سروو AC MELSERVO-J3
شماره قطعه: HF-SP524
برند: میتسوبیشی الکتریک
سری: MELSERVO-J3 -- نوع HF-SP
وضعیت: نو / بازسازی شده
مرور کلی
موتور سروو AC بدون جاروبک میتسوبیشی HF-SP524 با توان 500 وات از سری MELSERVO-J3 میتسوبیشی الکتریک است. این موتور با اینرسی متوسط و توان متوسط، دارای پیکربندی 400 ولت AC است و برای کاربردهای محور تغذیه دقیق و موقعیتیابی در سیستمهای جابجایی مواد، رباتهای صنعتی و تجهیزات اتوماسیون چند محوره طراحی شده است.این موتور با گشتاور پیوسته 2.39 نیوتن متر و قابلیت اوج 7.16 نیوتن متر، با سرعت نامی 2000 دور در دقیقه و حداکثر 3000 دور در دقیقه کار میکند. انکودر مطلق داخلی 18 بیتی، دانش موقعیت دقیق را فراهم میکند، در حالی که آببندی محیطی IP67، دوام طولانی مدت را در محیطهای صنعتی چالش برانگیز تضمین میکند.مشخصات کلیدی
خروجی نامی
500 وات (0.5 کیلووات)
| گشتاور نامی |
2.39 نیوتن متر |
| حداکثر گشتاور |
7.16 نیوتن متر |
| جریان نامی |
1.5 آمپر |
| ولتاژ تغذیه |
کلاس 400 ولت AC (سه فاز) |
| سرعت نامی |
2000 دور در دقیقه |
| حداکثر سرعت |
3000 دور در دقیقه |
| انکودر |
مطلق 18 بیتی (داخلی) |
| نوع شفت |
شفت مستقیم |
| ترمز نگهدارنده |
بدون (استاندارد) |
| حفاظت در برابر نفوذ |
IP67 (محفظه) |
| اندازه فلنج |
130 × 130 میلی متر |
| آمپلی فایر سازگار |
MR-J3-60A4 / MR-J3-60B4 |
| دمای عملیاتی |
0 تا +40 درجه سانتیگراد |
| سری |
MELSERVO-J3 -- HF-SP |
| مزایای عملیات 400 ولت |
پسوند "24" نشان میدهد که این نوع 400 ولت AC موتور HF-SP 500 وات است. این موتور با کار در جریان نامی 1.5 آمپر در مقایسه با 2.9 آمپر برای معادلهای 200 ولت، مزایای نصب قابل توجهی را ارائه میدهد: |
• کاهش جریان مصرفی، نیاز به سطح مقطع کابل را کاهش میدهد
• کاهش تنش حرارتی بر روی مراحل خروجی آمپلی فایر سروو
• افت ولتاژ حداقل در طول کابلهای بلند
• سازگاری مستقیم با زیرساخت سه فاز 400 ولت AC که در تأسیسات اروپایی و آسیایی رایج است
طراحی اینرسی متوسط
طراحی اینرسی متوسط خانواده HF-SP برای کاربردهایی با بارهای مکانیکی قابل توجه، از جمله واگنهای محرک، ایندکسرهای چرخشی و محورهای پیچ توپی در ماشین ابزار بهینه شده است. نسبت گشتاور اوج به نامی 3:1، فضای کافی برای شتابدهی برای نرخهای معمول چرخه موقعیتیابی را فراهم میکند.
انکودر مطلق 18 بیتی
انکودر مطلق با وضوح بالا، 262,144 شمارش در هر دور را ارائه میدهد و دادههای موقعیت را از طریق قطع برق بدون نیاز به باتری حفظ میکند.
این امر نیاز به توالیهای خانهسازی در هنگام راهاندازی را از بین میبرد و دانش موقعیت فوری را هنگام روشن شدن سیستم تضمین میکند.
حفاظت محیطی IP67
محفظه با درجه حفاظت IP67، محافظت کامل در برابر ورود گرد و غبار و غوطهوری موقت تا عمق یک متر به مدت 30 دقیقه را فراهم میکند.
این آببندی قوی در برابر خنککننده، مایعات تمیز کننده و آلایندههای صنعتی که معمولاً باعث خرابی زودرس موتور میشوند، محافظت میکند.
سازگاری درایو
HF-SP524 با آمپلی فایرهای سروو میتسوبیشی MR-J3-60A4 (فرمان آنالوگ/پالس) یا MR-J3-60B4 (فرمان شبکه فیبر SSCNET III) جفت میشود.
معماری SSCNET III ارتباط فیبر نوری ایمن در برابر نویز را برای سیستمهای چند محوره هماهنگ با سیمکشی ساده شده فراهم میکند.
سوالات متداول
س1: تفاوت بین HF-SP524 و HF-SP52 چیست و چه زمانی باید نوع 400 ولت را انتخاب کنم؟
هر دو موتور واحدهای 500 وات HF-SP با گشتاور، سرعت و مشخصات مکانیکی یکسان هستند.
HF-SP52 از 200 ولت AC با جریان 2.9 آمپر کار میکند، در حالی که HF-SP524 از 400 ولت AC با جریان 1.5 آمپر استفاده میکند. نوع 400 ولت را زمانی انتخاب کنید که تأسیسات شما از زیرساخت سه فاز 400 ولت AC استفاده میکند تا سیمکشی را ساده کرده و بار حرارتی را کاهش دهید.
س2: HF-SP524 به چه آمپلی فایر سروویی نیاز دارد؟
جفت آمپلی فایر صحیح میتسوبیشی MR-J3-60A4 (فرمان آنالوگ و پالس) یا MR-J3-60B4 (فرمان شبکه فیبر نوری SSCNET III) است که هر دو برای ورودی سه فاز 400 ولت AC درجهبندی شدهاند. کلاس ولتاژ درایو و موتور باید مطابقت داشته باشد.
س3: چرا سری HF-SP از طراحی اینرسی متوسط استفاده میکند؟
موتورهای اینرسی متوسط نسبت بار به اینرسی موتور بالاتری را تحمل میکنند و آنها را برای کاربردهایی با بارهای مکانیکی قابل توجه مانند واگنهای جابجایی مواد و محورهای ماشین ابزار مناسب میسازد. این طراحی پاسخ محور پایدار و با میرایی خوب را بدون تنظیم بهره بیش از حد فراهم میکند.
س4: آیا میتوان از HF-SP524 بدون ترمز بر روی محور عمودی استفاده کرد؟
این نوع دارای ترمز داخلی نیست. برای محورهای عمودی که وزن بار قابل توجهی را حمل میکنند، نوع ترمزدار (HF-SP524B) نگهدارنده مکانیکی را برای جلوگیری از سقوط محور در هنگام قطع برق فراهم میکند. HF-SP524 بدون ترمز برای محورهای افقی و کاربردهایی که درایو موقعیت را به طور فعال نگه میدارد، مناسب است.
