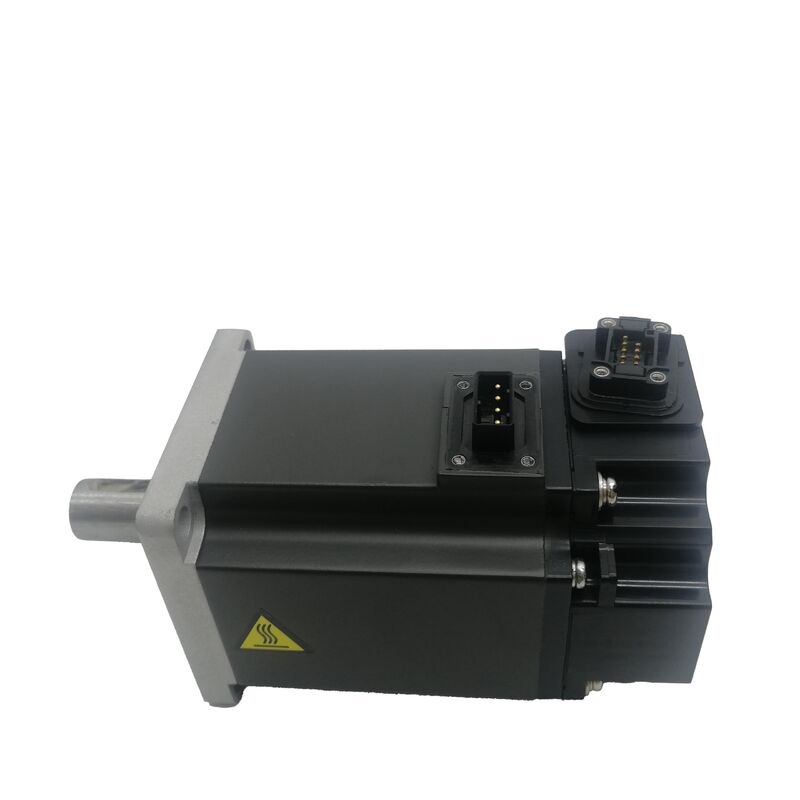

میتسوبیشی HF-KE23JW1-S100 | موتور سروو AC MELSERVO-J3
200 وات، 0.64 نیوتن متر، 3000 دور در دقیقه، شفت کلیددار، ترمز الکترومغناطیسی، درزگیر روغن، IP65
شماره قطعه: HF-KE23JW1-S100
سری: موتور سروو AC سری MELSERVO-J3 -- HF-KE
وضعیت: نو
مرور کلی محصول
میتسوبیشی HF-KE23JW1-S100 یک موتور سروو AC سری MELSERVO-J3 با توان 200 وات در محدوده کماینرسی و ظرفیت کوچک HF-KE است. این موتور دارای شفت کلیددار، ترمز الکترومغناطیسی داخلی، درزگیر روغن و حفاظت IP65 است. این موتور گشتاور نامی 0.64 نیوتن متر و گشتاور پیک 1.9 نیوتن متر را با سرعت نامی 3000 دور در دقیقه و حداکثر سرعت 6000 دور در دقیقه ارائه میدهد. طراحی فشرده فلنج 60 × 60 میلیمتری آن را برای کاربردهایی با فضای نصب محدود ایدهآل میسازد.
مشخصات فنی
| خروجی نامی |
200 وات (0.2 کیلووات) |
| گشتاور نامی |
0.64 نیوتن متر |
| گشتاور پیک |
1.9 نیوتن متر |
| سرعت نامی |
3000 دور در دقیقه |
| حداکثر سرعت |
6000 دور در دقیقه |
| ولتاژ تغذیه |
کلاس 200 ولت AC (3 فاز) |
| جریان نامی |
1.4 آمپر |
| نوع شفت |
کلیددار |
| ترمز |
الکترومغناطیسی، فنر اعمال شده |
| درزگیر روغن |
بله |
| حفاظت در برابر نفوذ |
IP65 |
| آمپلیفایر سازگار |
سری MR-J3 |
ویژگیها و مزایای کلیدی
طراحی فشرده کماینرسی
سری HF-KE دارای روتورهای کماینرسی است که امکان شتاب و کاهش شتاب سریع را فراهم میکند و این موتورها را برای کاربردهای موقعیتیابی در ماشینهای مونتاژ، سیستمهای انتخاب و قرار دادن، و تجهیزات بستهبندی که زمان پاسخدهی سریع، بهرهوری چرخه را بهبود میبخشد، ایدهآل میسازد.
شفت کلیددار برای انتقال گشتاور مثبت
شفت کلیددار، درگیری چرخشی مثبت بین موتور و بار را فراهم میکند، لغزش را از بین میبرد و انتقال گشتاور قابل اعتماد را حتی در چرخههای کاری پرفشار و معکوس شدن مکرر جهت تضمین میکند.
ترمز الکترومغناطیسی برای ایمنی
ترمز الکترومغناطیسی فنر اعمال شده، موقعیت محور را هنگام قطع برق سروو نگه میدارد و این موتور را برای محورهای عمودی، کاربردهای شیبدار و هر باری که ممکن است هنگام قطع برق بلغزد، مناسب میسازد.
حفاظت درزگیر روغن
درزگیر روغن در خروجی شفت از آلودگی توسط غبار روان کننده، خنک کننده و ذرات معلق در هوا جلوگیری میکند و عمر بلبرینگ و قابلیت اطمینان موتور را در محیطهای صنعتی افزایش میدهد.
ساختار مستحکم
با عایق کلاس F (رتبه 155 درجه سانتیگراد)، حفاظت حرارتی داخلی و حفاظت در برابر نفوذ IP65، این موتور برای کاربردهای صنعتی با وظیفه مداوم در محیطهای تولیدی چالشبرانگیز مهندسی شده است.
سازگاری و نصب
HF-KE23JW1-S100 برای استفاده با آمپلیفایرهای سروو سری MR-J3 میتسوبیشی طراحی شده است. پسوند S100 نشاندهنده پیکربندی کابل استاندارد با کانکتور برای اتصال مستقیم با کابلهای برق و انکودر موتور است. برای کاربردهای 200 وات، آمپلیفایرهای MR-J3-20A یا MR-J3-20B توصیه میشوند.
سوالات متداول
آیا ترمز الکترومغناطیسی به منبع تغذیه جداگانه نیاز دارد؟
بله، سیمپیچ ترمز الکترومغناطیسی به منبع تغذیه 24 ولت DC از مدار کنترل دستگاه نیاز دارد که توسط سیگنال خروجی اینترلاک ترمز آمپلیفایر MR-J3 سوئیچ میشود.
آیا این موتور برای کاربردهای محور عمودی مناسب است؟
بله، ترمز الکترومغناطیسی آن را برای محورهای عمودی که بارها باید هنگام قطع برق سروو نگه داشته شوند، مناسب میسازد. ترمز بلافاصله پس از قطع برق درگیر میشود تا از افت بار جلوگیری کند.
چه زمانی درزگیر روغن ضروری است؟
درزگیر روغن زمانی ضروری است که موتور در نزدیکی مکانیزمهای روانکاری شده مانند پیچهای توپی با روانکاری مرکزی، درایوهای تسمه با پاشش روان کننده، یا هر محیطی که بخار روغن در آن وجود دارد، کار میکند.
چه آمپلیفایر سروو مورد نیاز است؟
این موتور با آمپلیفایرهای سری MR-J3 میتسوبیشی سازگار است. برای کاربردهای 200 وات، از MR-J3-20A (فرمان آنالوگ/پالس) یا MR-J3-20B (فرمان شبکه SSCNET III) استفاده کنید.
