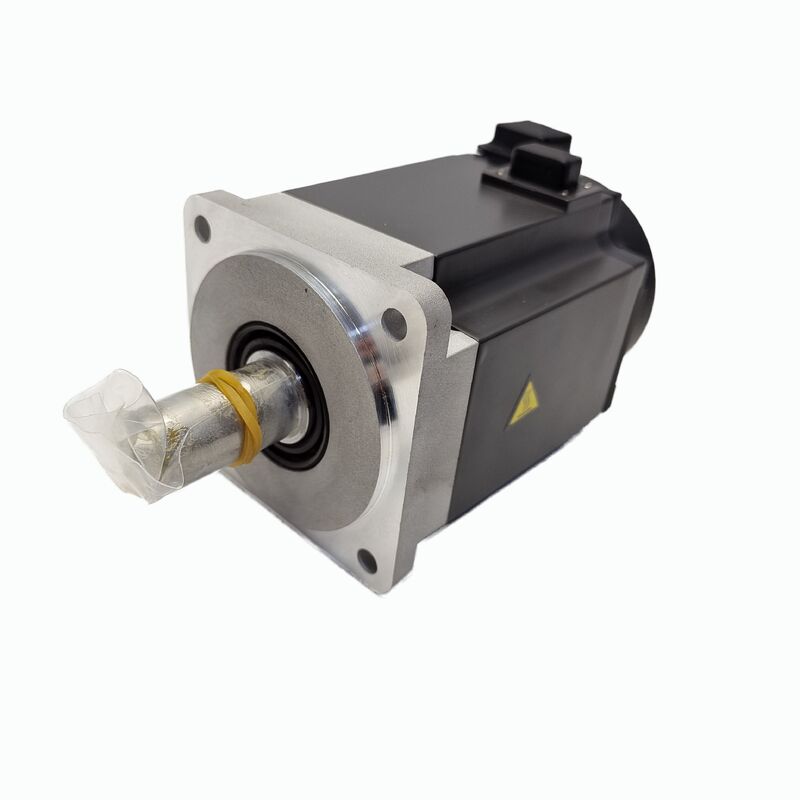

میتسوبیشی HF-KE23W1-S100 | موتور سروو AC سری HF-KE
200 وات، شفت کلیددار، ترمز 24 ولت، حفاظت IP55
| شماره قطعه | HF-KE23W1-S100 |
| برند | میتسوبیشی الکتریک |
| سری | MELSERVO - نوع HF-KE |
| مبدا | ژاپن |
| وضعیت | جدید / موجودی مازاد |
معرفی محصول
موتور سروو AC میتسوبیشی HF-KE23W1-S100 با توان 200 وات از سری HF-KE میتسوبیشی الکتریک است - یک خانواده موتور جمع و جور با اینرسی کم که برای کاربردهای اتوماسیون با فضای کم که نیاز به موقعیتیابی دقیق، پاسخ دینامیکی سریع و ترمز قابل اعتماد در فضاهای نصب محدود دارند، طراحی شده است.
این موتور با گشتاور پیوسته 0.64 نیوتن متر و گشتاور توقف 1.9 نیوتن متر، با سرعت 3000 دور در دقیقه از منبع تغذیه سه فاز 111 ولت کار میکند و مطابق با استاندارد IP55 محافظت میشود. این موتور برای محورهای با بار سبک تا متوسط در ماشینآلات صنعتی، تجهیزات بستهبندی و سلولهای اتوماسیون عمومی ایدهآل است.
مشخصات کلیدی
| خروجی نامی | 200 وات (0.2 کیلووات) |
| گشتاور نامی | 0.64 نیوتن متر |
| گشتاور توقف | 1.9 نیوتن متر |
| جریان نامی | 1.4 آمپر |
| حداکثر جریان | 4.2 آمپر |
| ولتاژ تغذیه | 111 ولت (کلاس 200 ولت AC سه فاز) |
| سرعت نامی | 3000 دور در دقیقه |
| نوع شفت | شفت مستقیم کلیددار |
| ترمز نگهدارنده | 24 ولت DC، فنری |
| حفاظت در برابر نفوذ | IP55 |
| آمپلیفایر سازگار | سری MR-E |
طراحی فشرده برای کاربردهای جدی
سری HF-KE نماینده انتهای فشرده محدوده موتورهای سروو HF میتسوبیشی است و HF-KE23W1-S100 با توان 200 وات، تعادل بهینهای از قدرت و اندازه را ارائه میدهد. این موتور گشتاور کافی برای راهاندازی مکانیزمهای موقعیتیابی، فیکسچرهای چرخشی و درایوهای کشش تسمه نقاله را فراهم میکند و در عین حال فضای کمی را برای تجهیزات اتوماسیون فشرده اشغال میکند.
نسبت 3:1 بین گشتاور توقف و گشتاور پیوسته، قابلیت شتابگیری عالی را فراهم میکند و این موتور را برای کاربردهای موقعیتیابی با چرخه بالا که شتاب و کاهش سرعت سریع حیاتی است، ایدهآل میسازد. طراحی روتور با اینرسی کم، پاسخ سریع به دستورات درایو سروو را تضمین میکند و منجر به نقاط پایانی موقعیت دقیق و زمانهای تثبیت سریع میشود.
ترمز نگهدارنده داخلی 24 ولت DC
ترمز نگهدارنده 24 ولت DC فنری و با رهاسازی الکتریکی، موقعیت را در هنگام قطع برق یا توقف اضطراری به صورت ایمن نگه میدارد. هنگامی که برق قطع میشود، ترمز به طور خودکار درگیر شده و شفت را قفل میکند و از حرکت کنترل نشده در محورهای عمودی یا مکانیزمهای تحت بار گرانشی جلوگیری میکند.
منبع تغذیه ترمز 24 ولت DC به طور یکپارچه با ریلهای تغذیه استاندارد کابینت کنترل اتوماسیون ادغام میشود، در حالی که قفل متقابل مدار ترمز مناسب، با هماهنگ کردن رهاسازی ترمز با سیگنالهای فعالسازی درایو، عملکرد ایمن را تضمین میکند.
طراحی شفت کلیددار
شفت مستقیم کلیددار، اتصال مکانیکی مثبتی بین موتور و اجزای محرک ایجاد میکند و گشتاور را از طریق کلید و نیروی گیره کوپلینگ منتقل میکند. این طراحی خطر لغزش چرخشی را تحت بارهای ضربهای و معکوس شدن مکرر جهت از بین میبرد و عملکرد قابل اعتماد را در کاربردهای با چرخه بالا تضمین میکند.
رتبه حفاظت IP55
حفاظت IP55، حفاظت کامل در برابر گرد و غبار و مقاومت در برابر جتهای آب از هر جهت با فشار کم را تضمین میکند. این رتبه بندی موتور را برای محیطهای صنعتی تمیز از جمله سالنهای بستهبندی، خطوط مونتاژ و سلولهای اتوماسیون محصور که ممکن است پاشش تصادفی و آلودگی هوا رخ دهد، مناسب میسازد.
سازگاری با آمپلیفایر سری MR-E
این موتور که به طور خاص برای استفاده با آمپلیفایرهای سروو سری MR-E میتسوبیشی (مدلهای MR-E-20A یا MR-E-20AG) طراحی شده است، به طور یکپارچه با اکوسیستم کنترل سروو میتسوبیشی ادغام میشود. آمپلیفایرهای MR-E از رابطهای فرمان ولتاژ آنالوگ و فرمان موقعیت پالس پشتیبانی میکنند و با معماریهای مختلف سیستم کنترل سازگار هستند.
سوالات متداول
این موتور برای کار با چه آمپلیفایر سروویی طراحی شده است؟
HF-KE23W1-S100 با آمپلیفایرهای سروو سری MR-E میتسوبیشی، به طور خاص MR-E-20A (استاندارد) یا MR-E-20AG (با پشتیبانی ارتباط شبکه) مطابقت دارد. پارامترسازی کد نوع موتور مناسب برای عملکرد پایدار ضروری است.
چرا گشتاور توقف موتور 1.9 نیوتن متر است اما گشتاور پیوسته فقط 0.64 نیوتن متر است؟
گشتاور توقف حداکثر نیروی کوتاهمدت در اوج شتاب را نشان میدهد، در حالی که گشتاور پیوسته خروجی پایدار حرارتی برای عملکرد نامحدود است. طراحی کاربرد باید اطمینان حاصل کند که تقاضای گشتاور RMS در محدوده نامی پیوسته باقی میماند.
ترمز 24 ولت چگونه در طول عملیات با درایو سروو قفل میشود؟
ترمز به خروجی کنترل ترمز درایو سروو متصل است که رهاسازی ترمز را قبل از حرکت محور و درگیر شدن مجدد را قبل از غیرفعال شدن درایو هماهنگ میکند. این توالی در پارامترهای آمپلیفایر MR-E پیکربندی شده و در طول راهاندازی تأیید میشود.
آیا میتوان از HF-KE23W1-S100 در محور عمودی با توجه به توان 200 وات آن استفاده کرد؟
بله، به شرطی که بار محور در مشخصات گشتاور و اینرسی قرار گیرد. ترمز داخلی موقعیت را در هنگام قطع برق نگه میدارد، در حالی که تقاضای گشتاور پیوسته (شامل جبران گرانش) باید در محدوده 0.64 نیوتن متر باقی بماند.
IP55 چه مواردی را برای محیط نصب این موتور پوشش میدهد و چه مواردی را پوشش نمیدهد؟
IP55 حفاظت کامل در برابر گرد و غبار و مقاومت در برابر جتهای آب با فشار کم را فراهم میکند و برای محیطهای صنعتی تمیز مناسب است. این رتبه بندی در برابر اسپری با فشار بالا، غوطهوری در مایع خنک کننده یا شرایط شستشو که نیاز به رتبههای IP بالاتر دارند، محافظت نمیکند.
