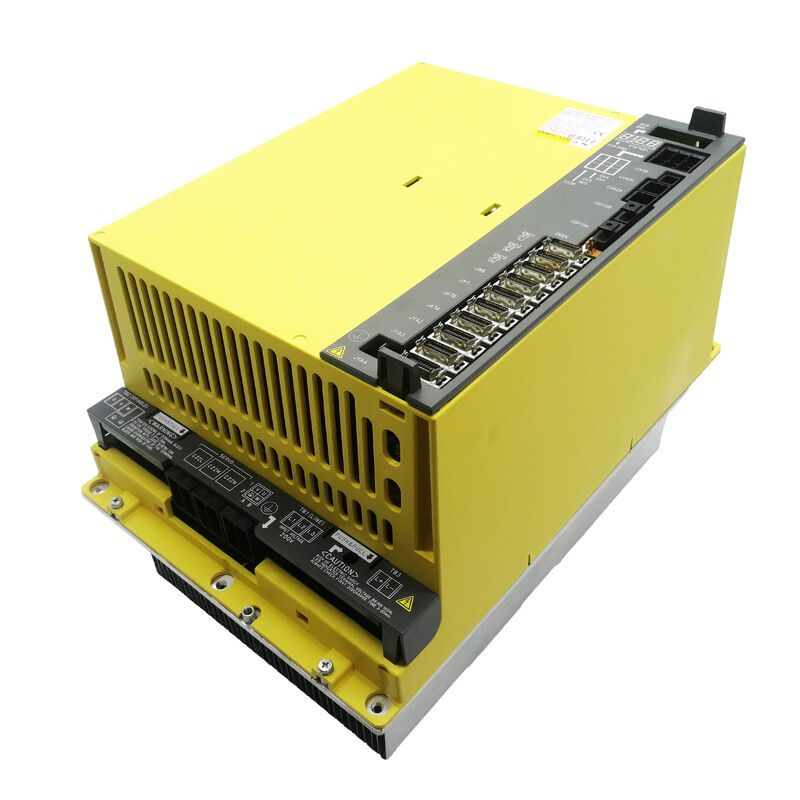

FANUC A06B-6164-H333 — واحد ترکیبی سروو و اسپیندل βiSVSP 40/40/40-15

شماره قطعه: A06B-6164-H333 (#H580) ▏نوع واحد: βiSVSP (سروو/اسپیندل یکپارچه بتا آی) ▏کد مدل: SVPM3-15i ▏رابط: فیبر نوری FSSB ▏کلاس ولتاژ: ورودی 200 ولت AC

یک واحد، چهار کانال درایو

بیشتر طرح‌های کابینت CNC، تقویت‌کننده اسپیندل را از درایوهای محور سروو جدا می‌کنند. A06B-6164-H333 رویکرد متفاوتی را در پیش می‌گیرد. این یک βiSVSP است — یک واحد ترکیبی سروو و اسپیندل بتا آی — که سه کانال مستقل موتور سروو و یک تقویت‌کننده اسپیندل کامل 15 کیلووات را در یک ماژول پلاگین واحد ادغام می‌کند. کد مدل داخلی FANUC برای این واحد SVPM3-15i (ماژول قدرت سروو/اسپیندل، سروو 3 محوره، کلاس اسپیندل 15 کیلووات) است.

پیامد عملی قابل توجه است: یک ماژول جایگزین چیزی می‌شود که در غیر این صورت به یک تقویت‌کننده اسپیندل جداگانه به علاوه یک واحد تقویت‌کننده سروو چند محوره نیاز دارد، که عمق کابینت را کاهش می‌دهد، کابل‌کشی بین واحدها را کم می‌کند و توپولوژی کلی درایو را ساده می‌کند. این رویکرد طراحی مشخصه نسل ششم خانواده سروو بتا است، جایی که FANUC راه‌حل‌های مقرون به صرفه و بهینه‌شده از نظر فضا را برای مراکز ماشین‌کاری عمودی میان‌رده، مراکز تراشکاری و ماشین‌های ترکیبی که به حداکثر توان پردازش سری کامل Alpha i نیاز ندارند، هدف قرار داد.

A06B-6164-H333 (پسوند #H580) به عنوان یک واحد ورودی کلاس 200 ولت تعیین شده است که از طریق یک PSM همراه از منبع تغذیه اصلی AC سه فاز 200 تا 240 ولت کار می‌کند. این واحد از طریق پیوند فیبر نوری FSSB (باس سروو سریال Fanuc) با CNC ارتباط برقرار می‌کند — همان معماری باس سریال که در خانواده‌های تقویت‌کننده αi و βi گسترده‌تر استفاده می‌شود.

مشخصات فنی

درک کد مدل: biSVSP 40/40/40-15

نام‌گذاری biSVSP 40/40/40-15 از قرارداد نام‌گذاری استاندارد FANUC برای واحدهای ترکیبی پیروی می‌کند:

• bi — سری بتا آی (نسل دوم خانواده درایو بتا)
• SVSP — واحد یکپارچه سروو + اسپیندل
• 40/40/40 — سه کانال سروو، هر کدام با خروجی پیک 40 آمپر (13 آمپر پیوسته در هر محور)
• 15 — کلاس توان تقویت‌کننده اسپیندل، 15 کیلووات

این قرارداد نام‌گذاری، تمایز آن را از انواع دو محوره (مانند biSVSP 40/40-15، شماره قطعه A06B-6164-H233) و واحدهای با اندازه‌گیری سروو مختلط (مانند biSVSP 40/40/80-15، شماره قطعه A06B-6164-H343) آسان می‌کند.

موتورهای سروو و اسپیندل سازگار

محورهای سروو (L / M / N)

سه کانال سروو برای موتورهای سروو سری βiS (Beta i Standard) FANUC طراحی شده‌اند. محدوده موتور سروو سازگار تأیید شده:

• βiS 4/5000 — قاب فشرده، مناسب برای محورهای سبک
• βiS 8/3000، βiS 8/2000 — قاب متوسط، محورهای عمومی
• βiS 12/3000 — حد بالای جریان پیوسته در 13 آمپر در هر محور

موتورهای قاب بزرگتر βiS 22 و بالاتر از رتبه جریان پیوسته کانال‌های سروو 40 آمپر فراتر می‌روند و به واحدی با بخش سروو با رتبه بالاتر نیاز دارند.

موتور اسپیندل

بخش اسپیندل 15 کیلووات با موتورهای اسپیندل سری βi FANUC در کلاس 15 کیلووات جفت می‌شود:

• βiI 15/10000 — موتور داخلی خطی
• βiI 18/7500 — نوع قاب بزرگتر در محدوده قابلیت خروجی اسپیندل تقویت‌کننده

انتخاب موتور اسپیندل باید در برابر برگه مشخصات موتور FANUC تأیید شود تا اطمینان حاصل شود که تقاضای جریان پیوسته موتور در محدوده خروجی تقویت‌کننده قرار می‌گیرد.

سازگاری CNC و جایگزینی پیشین

A06B-6164-H333 منحصراً با کنترل‌های CNC که از ارتباطات سروو فیبر نوری FSSB استفاده می‌کنند، کار می‌کند:

• FANUC Series 0i-D (0i-MD برای فرزکاری، 0i-TD برای تراشکاری)
• FANUC Series 0i-MF (نسل بعدی)
• FANUC 0i-Mate-D

این جایگزین تعیین شده برای A06B-6134-H303#A قدیمی‌تر است که متعلق به خانواده واحد سروو بتا نسل قبلی با پروتکل ارتباطی متفاوت بود. سری 6164 به باس فیبر نوری FSSB منتقل شد که با سخت‌افزار سری قدیمی 6134 سازگار نیست. تعویض مستقیم از A06B-6134-H303 همچنین نیاز به تأیید دارد که سیستم عامل CNC از نوع تقویت‌کننده جدیدتر پشتیبانی می‌کند و کابل‌کشی فیبر نوری در محل قرار دارد.

چرا معماری ترکیبی در عمل اهمیت دارد

برای سازندگان ماشین و مهندسان نگهداری، فرمت biSVSP دارای چند پیامد عملی است که قبل از سفارش ارزش درک دارند:

فضای کابینت. یک ماژول واحد فضای ریل DIN کمتری را اشغال می‌کند و در مقایسه با جدا کردن درایوهای سروو و اسپیندل به اتصالات باس قدرت بین واحدی کمتری نیاز دارد. این امر به ویژه هنگام ارتقاء یا بازسازی کابینت‌ها در پلتفرم‌های ماشین ابزار کوچکتر که فضا محدود است، اهمیت دارد.

جداسازی خطا. از آنجایی که محورهای سروو و اسپیندل یک واحد واحد را به اشتراک می‌گذارند، خطایی در یک کانال — به عنوان مثال، یک IGBT اتصال کوتاه در محور M — تمام چهار کانال درایو را تا زمانی که ماژول تعمیر یا تعویض شود، آفلاین می‌کند. ماشین‌هایی با نیاز به زمان کارکرد حیاتی ممکن است بخواهند یک واحد تعویضی در قفسه نگه دارند.

جفت شدن PSM. مانند تمام واحدهای سری βi، A06B-6164-H333 از یک باس DC مشترک که توسط یک ماژول منبع تغذیه βiPS یا αiPS همراه تأمین می‌شود، تغذیه می‌کند. PSM باید برای مدیریت تقاضای پیک ترکیبی تمام سه محور سروو به علاوه اسپیندل به طور همزمان رتبه‌بندی شود.

ارجاع متقابل شماره قطعه

حمل و نقل و لجستیک

ارسال: واحدهای موجود تأیید شده ظرف 1-2 روز کاری ارسال می‌شوند. بسته‌بندی ضد الکتریسیته ساکن با محافظ فوم؛ واحدهای سنگین یا بزرگ در جعبه‌های چوبی تقویت شده.

حامل‌ها: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

زمان حمل و نقل: سرویس اکسپرس 220+ کشور را در 24-48 ساعت پوشش می‌دهد؛ تحویل بین‌المللی استاندارد 3-7 روز کاری.

اسناد: فاکتور تجاری و لیست بسته‌بندی همراه با هر محموله. عوارض واردات و هزینه‌های گمرکی مسئولیت خریدار طبق مقررات کشور مقصد است.

سوالات متداول

س1: تفاوت بین A06B-6164-H333 و A06B-6134-H303#A که جایگزین آن می‌شود چیست؟ A06B-6134-H303#A متعلق به خانواده قدیمی‌تر واحد سروو بتا است که از رابط سروو I/O موازی به جای ارتباط فیبر نوری FSSB استفاده می‌کرد. A06B-6164-H333 جانشین مبتنی بر FSSB است — هر دو واحدهای ترکیبی سروو سه محوره به علاوه اسپیندل 15 کیلووات هستند، اما آنها از پروتکل‌های ارتباطی اساساً متفاوتی استفاده می‌کنند و بدون تأیید اینکه نرم‌افزار CNC، تنظیمات پارامتر و کابل‌کشی کابینت برای پشتیبانی از معماری سری 6164 به‌روز شده‌اند، قابل تعویض نیستند.

س2: آیا این واحد برای ماشین چهار محوره مناسب است؟ خیر — A06B-6164-H333 دقیقاً سه کانال سروو (L، M، N) به علاوه یک کانال اسپیندل را فراهم می‌کند. برای چهار محور سروو با اسپیندل یکپارچه، به یک واحد ترکیبی متفاوت یا یک تقویت‌کننده سروو اضافی جداگانه نیاز است. اگر ماشین شما دارای محور سروو چهارم به عنوان محور جزئی یا کمکی است، می‌توان یک تقویت‌کننده βiSV تک محوره جداگانه را در پایین دست در همان حلقه FSSB اضافه کرد.

س3: آیا می‌توان از این تقویت‌کننده به جای موتورهای اسپیندل بتا آی، با موتورهای اسپیندل سری Alpha i استفاده کرد؟ بخش اسپیندل βiSVSP دارای رتبه 15 کیلووات است و با موتورهای اسپیندل سری β FANUC مطابقت دارد. در حالی که برخی از موتورهای اسپیندل کوچکتر سری α در کلاس توان 15 کیلووات قرار می‌گیرند، جفت کردن آنها با این تقویت‌کننده نیاز به تأیید دقیق پارامترها و تأیید FANUC دارد. سری α و سری β دارای مشخصات سیم‌پیچ استاتور متفاوتی هستند و جفت‌سازی نادرست می‌تواند شرایط دمای بیش از حد یا خطاهای درایو را حتی اگر رتبه‌بندی توان نامی سازگار به نظر برسد، ایجاد کند.

س4: ماشین من یک هشدار SV با کدهای خاص محور در چندین محور به طور همزمان نشان می‌دهد — آیا این به این معنی است که هر سه کانال سروو از کار افتاده‌اند؟ لزوماً اینطور نیست. از آنجایی که هر سه کانال سروو یک ریل منبع تغذیه واحد را در داخل ماژول به اشتراک می‌گذارند، خرابی در بخش باس DC مشترک، خطای درایور مشترک IGBT، یا قطع برق کنترل 24 ولت به واحد می‌تواند به طور همزمان هر سه محور را غیرفعال کرده و هشدارهای متعدد SV را فعال کند. قبل از فرض اینکه هر سه کانال IGBT از کار افتاده‌اند، ولتاژ باس DC را در PSM بررسی کنید، منبع تغذیه کنترل 24 ولت به ماژول را بازرسی کنید و به دنبال هشدار SV021 (عدم تطابق CNC/تقویت‌کننده) یا SV023 (توقف سروو غیرممکن) باشید که نشان‌دهنده یک مشکل در سطح سیستم به جای سه خرابی کانال مستقل است.

س5: کدام قطعات یدکی بیشتر برای A06B-6164-H333 مورد نیاز است؟ فن خنک‌کننده بالاترین قطعه مصرفی است و باید اولین مورد برای نگهداری پیشگیرانه در انبار باشد. فراتر از فن، ماژول‌های IGBT در کانال‌های سروو و مرحله خروجی اسپیندل، رایج‌ترین قطعات تعویضی در تعمیرات میدانی هستند. کابل‌های فیبر نوری که این واحد را به CNC متصل می‌کنند نیز ارزش داشتن به عنوان قطعات یدکی را دارند، زیرا آسیب فیزیکی یا آلودگی کانکتور در این کابل‌ها علت رایج هشدارهای ارتباطی SV و SP است که می‌تواند با خرابی درایو اشتباه گرفته شود.
