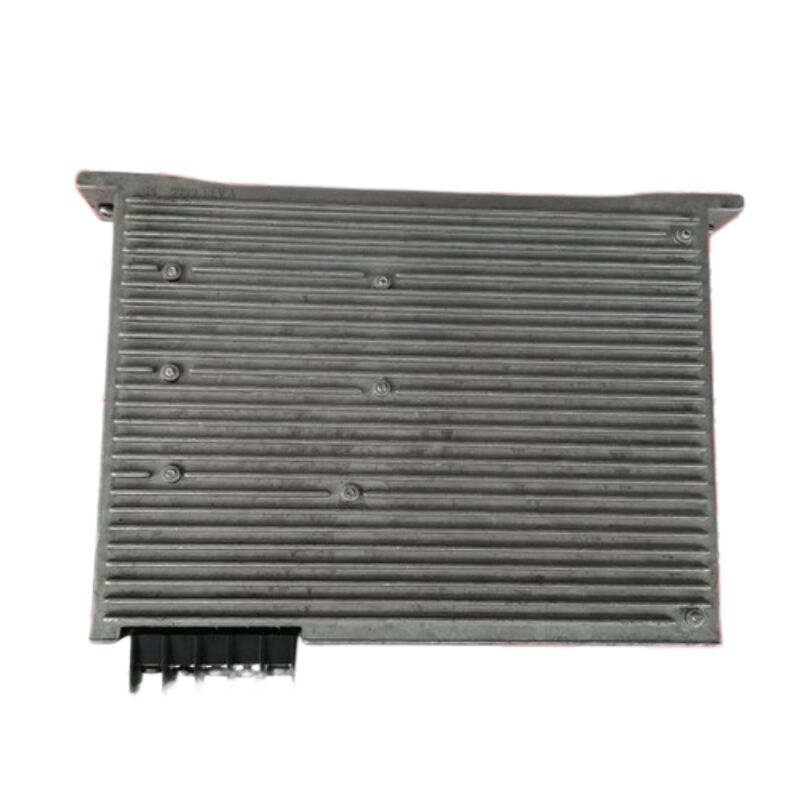

HAAS 93-32-3551J — تقویت کننده سروو هوشمند BL، 45 آمپر، درایو محور NGC
مرور کلی
تقویت کننده سروو هوشمند BL HAAS 93-32-3551J یک ماژول درایو محور با رتبه 45 آمپر است که در رده میانی خانواده تقویت کننده های سروو NGC (نسل بعدی کنترل) HAAS Automation قرار می گیرد. این قطعه که با کد داخلی HAAS "AMP, 45A BL SMART" شناخته می شود، بین ماژول 30 آمپر و واحدهای قوی تر 60 آمپر و 90 آمپر قرار می گیرد و انتخاب مناسبی برای محورهای تغذیه با بار متوسط است که به طور مکرر در طیف محصولات ماشین های تراش و مراکز ماشین کاری عمودی HAAS یافت می شوند.این واحد به صورت "دست دوم / مازاد" ارائه می شود و از یک دستگاه HAAS NGC جدا شده است. خریدارانی که به دنبال راهی مقرون به صرفه برای بازگرداندن یک محور در دستگاه HAAS با کنترل NGC هستند، این قطعه را به عنوان جایگزینی مستقیم و کاربردی برای هر 93-32-3551J یا 32-3551J منسوخ شده که خود جایگزین آن شده است، خواهند یافت.مشخصات تأیید شده
پارامترمقدارشماره قطعه HAAS
93-32-3551J
| جایگزین |
32-3551J |
| 30 آمپر |
60 آمپر |
| جریان خروجی پیوسته |
45 آمپر |
| ورودی باس DC |
~320-340 ولت DC (از درایو وکتور یا منبع تغذیه Minimill) |
| خروجی موتور |
سه فاز (U / V / W) به موتور سروو بدون جاروبک |
| رابط کنترل |
ارتباط دیجیتال — کنترل NGC |
| روش خنک کننده |
غیرفعال (هیت سینک؛ بدون فن روی بدنه تقویت کننده) |
| نشانگرهای وضعیت |
LED سبز: روشن؛ LED قرمز: خطا |
| محرک دمای بیش از حد |
195 درجه فارنهایت / 90 درجه سانتیگراد |
| کنترل سازگار |
HAAS NGC (نسل بعدی کنترل) |
| وضعیت |
دست دوم |
| جایگاه 93-32-3551J در معماری HAAS NGC |
دستگاه های HAAS NGC کنترل حرکت را در ماژول های تقویت کننده محور جداگانه توزیع می کنند که هر کدام از یک باس 320 ولت DC مشترک تغذیه می شوند. این باس توسط مجموعه درایو وکتور - واحد تبدیل قدرت مرکزی دستگاه - حفظ می شود که منبع تغذیه سه فاز ورودی را به یک ریل DC با ولتاژ بالا پایدار تبدیل کرده و آن را به هر تقویت کننده سروو در کابینت توزیع می کند. |
| 93-32-3551J مستقیماً به این ریل متصل می شود. هنگامی که کنترل NGC دستوری برای حرکت در محوری که تقویت کننده به آن سرویس می دهد صادر می کند، مرحله قدرت تقویت کننده انرژی باس DC را به یک خروجی سه فاز با فرکانس و دامنه متغیر به موتور سروو سوئیچ می کند. انکودر موتور داده های موقعیت و سرعت را برای بستن حلقه بازخورد می دهد و خط ارتباط دیجیتال تقویت کننده به کنترل به طور مداوم وضعیت محور، شرایط خطا و وضعیت حرارتی را گزارش می دهد. |
در کابینت الکتریکی NGC، چهار اندازه تقویت کننده استفاده می شود: 30 آمپر، 60 آمپر و 90 آمپر در کنار این واحد 45 آمپر. هر چهار مورد از نظر معماری یکسان هستند و با منطق یکسانی عمل می کنند. تفاوت صرفاً در رتبه بندی جریان مرحله قدرت است - که تعیین می کند کدام محورها و کدام اندازه قاب موتور توسط هر تقویت کننده پشتیبانی می شوند. |
تمایز "هوشمند": ارتباط دیجیتال با کنترل NGC
نام "BL Smart" فقط یک نام محصول نیست. این معماری ارتباطی را مشخص می کند که این نسل از تقویت کننده ها را از تقویت کننده های آنالوگ قبلی HAAS جدا می کند. در طراحی تقویت کننده هوشمند، هر ماژول یک لینک داده دیجیتال زنده به کنترل NGC حفظ می کند. این لینک نه تنها سیگنال های فرمان موتور، بلکه اطلاعات تشخیصی مداوم را نیز حمل می کند: رویدادهای جریان بیش از حد، وضعیت ولتاژ باس، بار حرارتی و کدهای خطا.
هنگامی که خطایی در محور رخ می دهد، نمایشگر هشدار کنترل NGC خطاهای خاص و کدگذاری شده را که مستقیماً از نظارت داخلی خود تقویت کننده گرفته شده است، منعکس می کند - به جای اینکه از تکنسین بخواهد علت را از پیام های خطای عمومی محور استنباط کند. این دقت تشخیصی یکی از مزایای عملی روزمره معماری تقویت کننده هوشمند برای پرسنل نگهداری است.
پیشوند "BL" مخفف Brushless (بدون جاروبک) است و تأیید می کند که این تقویت کننده برای موتورهای سروو AC بدون جاروبک HAAS طراحی شده و باید با آنها جفت شود. اتصالات موتور سه فاز (U، V، W) و کابل بازخورد انکودر موتور هر دو در جلوی تقویت کننده متصل می شوند و سیم کشی را منظم و تأیید اتصال را در طول نصب یا تعویض ساده نگه می دارند.
خنک کننده غیرفعال: معنی آن برای نصب
برخلاف برخی از تقویت کننده های سروو که فن های خنک کننده داخلی خود را دارند، 93-32-3551J از مدیریت حرارتی غیرفعال از طریق بدنه هیت سینک خود استفاده می کند. کابینت الکتریکی NGC جریان هوا را در سطح محفظه مدیریت می کند. مستندات سرویس HAAS یک فن خنک کننده کابینت را به عنوان بخشی از سیستم تقویت کننده شناسایی می کند؛ این فن باید با ولتاژ 120 ولت AC کار کند و هنگام بررسی شرایط دمای بیش از حد تقویت کننده باید عملکرد آن تأیید شود.
سنسور دمای بیش از حد در تقویت کننده در دمای 195 درجه فارنهایت (90 درجه سانتیگراد) فعال می شود. در عمل، این آستانه تحت چرخه های کاری عادی که جریان هوای کابینت مسدود نشده است، به ندرت نزدیک می شود. خطاهای دمای بیش از حد در میدان تقریباً همیشه با مسیرهای تهویه مسدود شده، خرابی فن کابینت، یا ماشین کاری مداوم با چرخه وظیفه بالا و زمان مکث ناکافی برای اتلاف گرما همراه است.
سازگاری دستگاه HAAS NGC
93-32-3551J در طیف گسترده ای از دستگاه های HAAS NGC که در آنها تقویت کننده محور 45 آمپر مشخص شده است، استفاده می شود. کاربردهای معمول محور شامل موارد زیر است:
مراکز ماشین کاری عمودی (VMC):
محورهای X، Y، Z و چرخشی در دستگاه های سری VF که اندازه موتور در محدوده تقویت کننده 45 آمپر قرار می گیرد.
مراکز تراش:
درایوهای محور Z و X در دستگاه های سری ST، و همچنین درایوهای ابزار زنده و جهت دهنده محور C در پیکربندی های ماشین کاری و تراش.
مراکز ماشین کاری افقی: محورهای تغذیه در دستگاه های افقی سری EC که نیاز به درایوهای محور با توان متوسط دارند.
جداول چرخشی و ترونیون: محصولات چرخشی HRT و TRT که با کنترل های NGC جفت شده اند و موتور محور چرخشی با رتبه جریان این تقویت کننده مطابقت دارد.
همیشه رتبه بندی جریان تقویت کننده مشخص شده برای محور خاص در یک شماره سریال دستگاه خاص را تأیید کنید - به همین دلیل جستجوی قطعات HAAS بر اساس شماره سریال فهرست بندی شده است. یک محور 30 آمپر یا 60 آمپر در همان دستگاه توسط این واحد سرویس دهی نمی شود؛ فقط محورهای با رتبه 45 آمپر.مقایسه رتبه بندی جریان خانواده تقویت کننده های هوشمند HAAS
شماره قطعه HAASرتبه بندی جریان
نوع
93-32-5550J
| 30 آمپر |
BL Smart |
93-32-3551J |
| 45 آمپر |
Digital Amp |
93-5089 |
| 60 آمپر |
الزامات ایمنی برای تعویض |
93-5089 |
| 60 آمپر |
BL Smart |
93-5089 |
| 90 آمپر |
BL Smart |
93-5089 |
| 30 آمپر |
Digital Amp |
93-5089 |
| 45 آمپر |
Digital Amp |
باس 320 ولت DC که این تقویت کننده را تغذیه می کند، در طول و بلافاصله پس از کار دستگاه خطر مرگبار برق گرفتگی را به همراه دارد. دفترچه راهنمای سرویس HAAS در مورد رویه مورد نیاز مستقیم است: پس از فشردن [POWER OFF] و قفل کردن قطع کننده مدار اصلی، حداقل پنج دقیقه صبر کنید قبل از باز کردن کابینت الکتریکی. چراغ نشانگر ولتاژ بالا روی درایو وکتور باید قبل از هرگونه تماس با ترمینال های تقویت کننده یا اتصالات باس، کاملاً خاموش تأیید شود. این دوره انتظار اختیاری نیست - خازن های باس در درایو وکتور پس از قطع برق شارژ ذخیره شده کشنده را حفظ می کنند و به تدریج در طول چندین دقیقه تخلیه می شوند. |
| HAAS در مستندات سرویس NGC خود تأیید کرده است که تقویت کننده های دیجیتال جدیدتر (سری 93-5088) کاملاً با تقویت کننده های BL Smart سازگار هستند. این بدان معنی است که یک 93-5089 (تقویت کننده دیجیتال 45 آمپر) می تواند جایگزین 93-32-3551J در یک دستگاه NGC شود اگر تقویت کننده هوشمند در دسترس نباشد، بدون نیاز به هیچ گونه تغییر دیگری در پیکربندی دستگاه. |
الزامات ایمنی برای تعویض |
باس 320 ولت DC که این تقویت کننده را تغذیه می کند، در طول و بلافاصله پس از کار دستگاه خطر مرگبار برق گرفتگی را به همراه دارد. دفترچه راهنمای سرویس HAAS در مورد رویه مورد نیاز مستقیم است: پس از فشردن [POWER OFF] و قفل کردن قطع کننده مدار اصلی، حداقل پنج دقیقه صبر کنید قبل از باز کردن کابینت الکتریکی. چراغ نشانگر ولتاژ بالا روی درایو وکتور باید قبل از هرگونه تماس با ترمینال های تقویت کننده یا اتصالات باس، کاملاً خاموش تأیید شود. این دوره انتظار اختیاری نیست - خازن های باس در درایو وکتور پس از قطع برق شارژ ذخیره شده کشنده را حفظ می کنند و به تدریج در طول چندین دقیقه تخلیه می شوند. |
هنگام تعویض تقویت کننده، همیشه قبل از جدا کردن هرگونه قطعه، چک لیست گزارش بازرسی تقویت کننده HAAS را دانلود و تکمیل کنید. این بررسی ساختاریافته، خطای تقویت کننده را از اتصال کوتاه موتور یا خطای کابل متمایز می کند - که اگر قبل از نصب جایگزین حل نشود، بلافاصله واحد جدید را آسیب می رساند.سوالات متداول
س1: پیشوند "93-" در شماره قطعه 93-32-3551J به چه معناست و آیا با 32-3551J اصلی متفاوت است؟
پیشوند "93-" در شماره قطعات HAAS قطعاتی را شناسایی می کند که ممکن است شامل تعدادی قطعه بازسازی شده باشند - این مستقیماً در پورتال قطعات رسمی HAAS ذکر شده است. 93-32-3551J قطعه جایگزین فعلی HAAS برای 32-3551J اصلی است که منسوخ شده است. این دو از نظر عملکردی قابل تعویض هستند: 93-32-3551J مستقیماً در هر موقعیتی از دستگاه که قبلاً 32-3551J را نگه داشته بود، بدون نیاز به تغییرات پیکربندی نصب می شود. هنگام تهیه جایگزین، 93-32-3551J مرجع فعلی صحیح صرف نظر از اینکه دستگاه در ابتدا با کدام نوع ساخته شده است، می باشد.س2: LED قرمز FAULT روی تقویت کننده روشن است. آیا این به این معنی است که تقویت کننده نیاز به تعویض دارد؟لزوماً نه - و مستندات سرویس HAAS قبل از رد کردن تقویت کننده، تحقیق ساختاریافته خطا را توصیه می کند. LED قرمز FAULT می تواند توسط چندین شرط خارجی خود تقویت کننده فعال شود: سیم پیچ موتور اتصال کوتاه شده، کابل برق موتور آسیب دیده، انسداد مکانیکی در محور که باعث رویداد اضافه بار شده است، یا ولتاژ باس پایین از مشکل درایو وکتور. توالی تشخیصی صحیح این است که تاریخچه هشدار دستگاه را برای هشدارهای اضافه بار قبل از رویداد جریان بیش از حد بررسی کنید (که نشان دهنده تصادف است تا خرابی تقویت کننده)، سپس یک بررسی مقاومت بین ترمینال های کابل موتور و زمین انجام دهید تا اتصال کوتاه موتور یا کابل را رد کنید. تنها پس از حذف علل خارجی، باید خود تقویت کننده مشکوک شود. تعویض تقویت کننده در دستگاهی با اتصال کوتاه موتور حل نشده، بلافاصله واحد جایگزین را آسیب می رساند.
س3: آیا می توان از 93-32-3551J در هر محور HAAS استفاده کرد، یا باید با مشخصات محور اصلی مطابقت داشته باشد؟
باید مطابقت داشته باشد. HAAS رتبه بندی جریان تقویت کننده های خاصی را به محورهای خاص بر اساس موتور سروو نصب شده بر روی آن محور اختصاص می دهد. نصب یک تقویت کننده 45 آمپر بر روی محوری که بر اساس یک تقویت کننده 30 آمپر یا 60 آمپر طراحی شده است، یا عملکرد ضعیفی خواهد داشت (اگر کمتر از حد نیاز باشد) یا هزینه غیرضروری بدون مزیت عملکردی خواهد بود (اگر بیش از حد نیاز باشد). به طور حیاتی، کنترل NGC به صورت دیجیتال با هر تقویت کننده محور ارتباط برقرار می کند و آن را در هنگام راه اندازی با استفاده از پارامترهایی که شامل نوع محور و تقویت کننده مورد انتظار است، پیکربندی می کند. همیشه رتبه بندی تقویت کننده را برای محور خاص در شماره سریال دستگاه خاص - چه از طریق شماتیک الکتریکی دستگاه و چه از طریق جستجوی قطعات HAAS که بر اساس شماره سریال فهرست بندی شده است - قبل از سفارش تأیید کنید.
س4: این واحد به عنوان دست دوم لیست شده است. قبل از نصب یک 93-32-3551J دست دوم چه مواردی باید بررسی شود؟
ابتدا بازرسی بصری: به دنبال علائم سوختگی، خازن های متورم یا ترک خورده، آسیب حرارتی در اطراف ناحیه ترانزیستور قدرت هیت سینک، و هرگونه نشانه نفوذ مایع خنک کننده آلوده باشید. بررسی کنید که بلوک ترمینال خروجی موتور (U/V/W) و نقاط اتصال باس DC هیچ نشانه ای از قوس یا گرم شدن بیش از حد نداشته باشند. قبل از نصب، یک بررسی مقاومت از ترمینال قرمز روی تقویت کننده به زمین با جدا شدن موتور انجام دهید - یک تقویت کننده با مرحله خروجی اتصال کوتاه شده، مقاومت نزدیک به صفر را نشان می دهد که نشان دهنده خرابی ترانزیستور قدرت داخلی است. اگر واحد از بررسی های بصری و مقاومتی عبور کرد، آن را نصب کنید، روشن کنید و تأیید کنید که LED سبز POWER ON روشن می شود و قبل از فرمان دادن به حرکت محور، هیچ LED FAULT ظاهر نمی شود.
س5: آیا 93-32-3551J با دستگاه های VMC و تراش NGC سازگار است؟
بله، سخت افزار تقویت کننده صرف نظر از نوع دستگاه یکسان است. 93-32-3551J یک ماژول تقویت کننده محور با کاربرد عمومی است که در هر دستگاه HAAS مبتنی بر پلت فرم NGC که در آن تقویت کننده 45 آمپر مشخص شده است، استفاده می شود - مراکز ماشین کاری عمودی سری VF، مراکز تراش سری ST، دستگاه های افقی سری EC، و محورهای جدول چرخشی همگی از خانواده تقویت کننده یکسانی استفاده می کنند. کنترل NGC رفتار تقویت کننده را برای محور خاص از طریق لینک ارتباط دیجیتال خود پیکربندی می کند، بنابراین ماژول فیزیکی خود هیچ محدودیت نوع دستگاهی ندارد. آنچه مهم است این است که رتبه بندی جریان (45 آمپر) با مشخصات محور در دستگاه خاص مطابقت داشته باشد، که توسط شماره سریال یا نقشه های الکتریکی دستگاه تأیید می شود.
