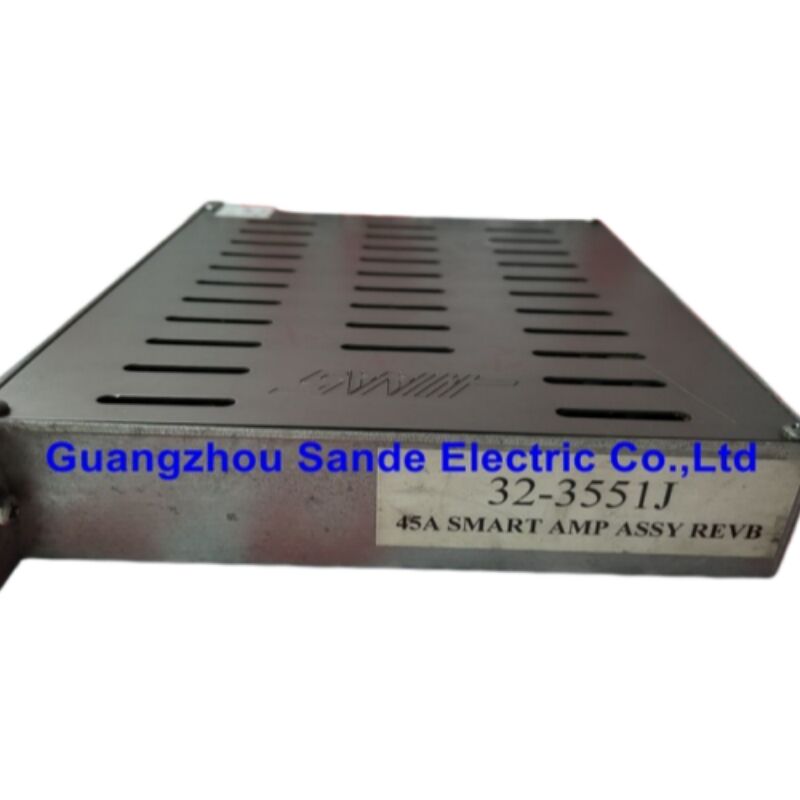

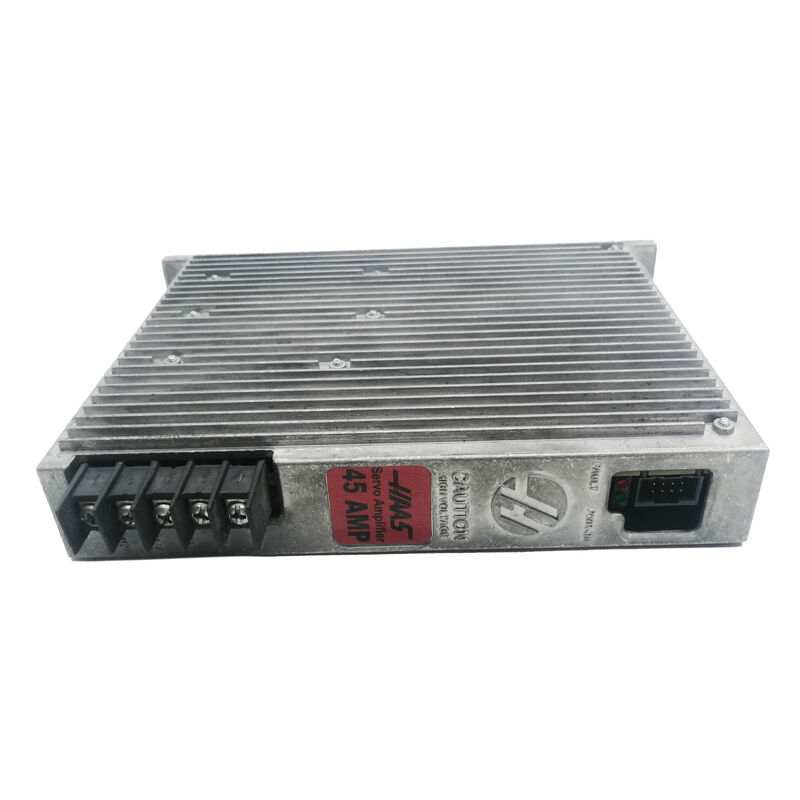

آمپلی فایر سروو HAAS 32-3551J — آمپلی فایر هوشمند BL 45 آمپر، تعمیر و جایگزینی پس از فروش

قطعه‌ای که محور HAAS شما را فعال نگه می‌دارد

هر محور در دستگاه CNC HAAS به یک چیز که به درستی پشت درب پنل کار می‌کند، وابسته است: آمپلی فایر سروو. آمپلی فایر 32-3551J — که به عنوان 93-32-3551J در شماره قطعات به‌روز شده HAAS نیز شناخته می‌شود — آمپلی فایر هوشمند BL 45 آمپر است که برای محورهای با وظیفه متوسط در طیف گسترده‌ای از مراکز ماشین‌کاری عمودی، مراکز ماشین‌کاری افقی و مراکز تراش HAAS که از کنترل نسل جدید (NGC) استفاده می‌کنند، اختصاص داده شده است.

هنگامی که این آمپلی فایر از کار می‌افتد، آن محور متوقف می‌شود. بدون حرکت دستی، بدون اجرای برنامه، بدون تولید. دریافت یک جایگزین تست شده در اسرع وقت تنها اولویت است — و دقیقاً در اینجا است که تعمیرات پس از فروش و واحدهای جایگزین سفارشی شده مرتبط می‌شوند.

مشخصات فنی

نحوه قرارگیری 32-3551J در سیستم درایو HAAS

دستگاه‌های HAAS از معماری قدرت متمرکز استفاده می‌کنند. درایو وکتور — یا در دستگاه‌های کوچکتر، منبع تغذیه Minimill (MMPS) — ولتاژ خط AC ورودی را یکسو کرده و یک باس 320-340 ولت DC مشترک ایجاد می‌کند که از طریق کابینت کنترل عبور می‌کند. هر آمپلی فایر سروو از این باس تغذیه کرده و توان DC را به خروجی AC سه فاز با کنترل دقیق برای موتور اختصاص داده شده خود تبدیل می‌کند.

32-3551J در رک آمپلی فایر قرار می‌گیرد، ولتاژ 320 ولت DC را از یک طرف دریافت کرده و جریان با فرکانس و دامنه متغیر را به موتور سروو در طرف دیگر خروجی می‌دهد. ارتباط با کنترلر NGC به صورت دیجیتال انجام می‌شود، که همین امر این آمپلی فایرها را "هوشمند" می‌سازد و آنها را از طرح‌های آنالوگ قدیمی متمایز می‌کند — آمپلی فایر فقط یک فرمان ولتاژ را دنبال نمی‌کند، بلکه وضعیت، دما، کدهای خطا و جریان مصرفی خود را به طور فعال به کنترل گزارش می‌دهد. این حلقه بازخورد دیجیتال همان چیزی است که تشخیص‌های دقیق آلارم را که دستگاه‌های HAAS NGC به خاطر آنها شناخته شده‌اند، امکان‌پذیر می‌سازد.

هنگامی که آمپلی فایر دچار خطا می‌شود، LED قرمز روی صفحه روشن می‌شود و CNC معمولاً یک آلارم خاص آمپلی فایر سروو را روی صفحه کنترل نمایش می‌دهد که مستقیماً به محور آسیب‌دیده اشاره می‌کند. این برای تشخیص مفید است، اما فرآیند تعمیر یا جایگزینی اساسی همچنان نیازمند قطع کامل برق دستگاه و اطمینان از تخلیه باس 320 ولت DC قبل از شروع هرگونه کار است.

چرا تعمیرات پس از فروش و جایگزینی سفارشی شده منطقی است

93-32-3551J به عنوان تولید آن توسط سازنده متوقف شده است ذکر شده است، به این معنی که خرید مستقیم جدید از طریق فروشگاه‌های کارخانه HAAS (HFO) برای همه مناطق و سطوح موجودی دیگر تضمین شده نیست. این یک مشکل واقعی است زمانی که یک آمپلی فایر در یک دستگاه تولیدی از کار می‌افتد.

تعمیرات پس از فروش و واحدهای جایگزین با کنترل کیفیت این شکاف را پر می‌کنند — و در بسیاری از موارد، حتی زمانی که موجودی OEM در دسترس است، انتخاب مالی هوشمندانه‌تری هستند. در اینجا تصویر عملی آورده شده است:

هزینه. یک آمپلی فایر سروو HAAS 45 آمپر جدید، در صورت موجود بودن، معمولاً در کانال‌های پس از فروش در محدوده 1500 تا 1750 دلار معامله می‌شود. تعمیر حرفه‌ای یک واحد معیوب هزینه بسیار کمتری دارد و در صورت انجام صحیح، همان عملکرد الکتریکی را باز می‌گرداند.

سرعت. مراکز تعمیر قطعات CNC تخصصی که تجهیزات تست HAAS اختصاصی دارند، اغلب می‌توانند یک واحد تعمیر شده را سریع‌تر از انتظار برای زمان تحویل OEM، به خصوص در خارج از آمریکای شمالی، تحویل دهند.

سفارشی‌سازی. برای کارگاه‌هایی که پیکربندی‌های دستگاه اصلاح شده، چیدمان‌های محور غیر استاندارد، یا دستگاه‌هایی که مجدداً کنترل شده‌اند را اجرا می‌کنند، تامین‌کنندگان پس از فروش می‌توانند آمپلی فایرهای جایگزین را برای مطابقت با الزامات الکتریکی و سفت‌افزاری خاص نصب، تهیه و پیکربندی کنند — چیزی که کانال‌های OEM به ندرت آن را فراهم می‌کنند.

جایگزینی پیشگیرانه قطعات. فرآیندهای تعمیر با کیفیت فراتر از رفع عیب فوری است. خازن‌ها، مدارهای درایور گیت و سایر قطعات با ویژگی‌های پیری شناخته شده، اغلب در طول تعمیر حرفه‌ای به طور پیشگیرانه تعویض می‌شوند و عمر مفید واحد بازسازی شده را فراتر از آنچه یک رفع عیب ساده به دست می‌آورد، افزایش می‌دهند.

حالت‌های خرابی رایج — قبل از سفارش بررسی کنید

هر آلارم محور به معنای خرابی آمپلی فایر نیست. قبل از خارج کردن 32-3551J، یک بررسی سیستماتیک باعث صرفه‌جویی در زمان و هزینه می‌شود.

LED عیب قرمز، عدم حرکت در محور. این نمایش کلاسیک خرابی آمپلی فایر است، اما انسداد مکانیکی در محور، سیم‌پیچ موتور سروو اتصال کوتاه شده، یا خرابی کابل می‌تواند علائم مشابهی ایجاد کند. سیم‌های موتور را از خروجی آمپلی فایر جدا کرده و مقاومت سیم‌پیچ موتور را به زمین بررسی کنید — خواندن پایین یا اتصال کوتاه به موتور اشاره دارد، نه آمپلی فایر.

محور به صورت ناهموار کار می‌کند یا نوسان دارد. در بیشتر موارد، این یک مشکل پارامتر کنترل یا مشکل بازخورد انکودر است تا خرابی سخت‌افزار آمپلی فایر. کابل و کانکتور بازخورد را قبل از محکوم کردن آمپلی فایر تأیید کنید.

آمپلی فایر سرد می‌ماند، LED سبز روشن نمی‌شود. اگر نشانگر روشن شدن سبز با وجود ولتاژ 320 ولت DC در باس روشن نشود، احتمالاً منبع تغذیه داخلی آمپلی فایر از کار افتاده است. این یک خطای سخت‌افزاری است که نیاز به تعمیر یا جایگزینی دارد.

خطای دمای بیش از حد. سنسور دمای داخلی آمپلی فایر در دمای 195 درجه فارنهایت (90 درجه سانتیگراد) فعال می‌شود. قبل از تعویض واحد، تأیید کنید که فن خنک کننده کابینت در حال کار است و منبع تغذیه 120 ولت AC صحیح خود را دریافت می‌کند. فن خنک کننده معیوب باعث خطاهای حرارتی در آمپلی فایرهای سالم می‌شود.

باس DC هنگام اتصال یک آمپلی فایر خاص فرو می‌ریزد. یک مرحله خروجی اتصال کوتاه شده در آمپلی فایر، ولتاژ باس را به محض اتصال، پایین می‌آورد. جدا کردن آمپلی فایرها یکی یکی در حین نظارت بر ولتاژ باس، واحد معیوب را ایزوله می‌کند.

سازگاری دستگاه

32-3551J / 93-32-3551J در طیف گسترده‌ای از دستگاه‌های مجهز به HAAS NGC استفاده می‌شود، که معمولاً شامل موارد زیر است:

• سری VF مراکز ماشین‌کاری عمودی (VF-1 تا VF-12 و بزرگتر)
• سری VM فرزهای عمودی
• سری EC مراکز ماشین‌کاری افقی
• سری ST مراکز تراش و ماشین‌های تراش
• سری HL ماشین‌های تراش
• سری UMC مراکز ماشین‌کاری جهانی 5 محوره
• پیکربندی‌های محورهای مختلف چرخشی و ایندکسر با استفاده از جداول سروو-درایو

رتبه 45 آمپر این آمپلی فایر را در کلاس محور متوسط قرار می‌دهد — معمولاً محورهای X، Y یا Z در VMCهای متوسط، یا محور اصلی تراش در ماشین‌های تراش کوچکتر. محورهای سنگین‌تر از انواع 60 آمپر یا 90 آمپر استفاده می‌کنند؛ محورهای کمکی سبک‌تر از واحد 30 آمپر استفاده می‌کنند.

نکته ایمنی قبل از هرگونه کار

کار بر روی مدارهای آمپلی فایر سروو شامل ولتاژهای کشنده DC است. قبل از لمس هر قطعه‌ای در کابینت کنترل HAAS، برق دستگاه را از طریق قطع کننده اصلی کاملاً قطع کرده و حداقل پنج دقیقه صبر کنید تا باس DC ولتاژ بالا تخلیه شود. قبل از ادامه، اطمینان حاصل کنید که چراغ نشانگر HV روی درایو وکتور یا MMPS کاملاً خاموش شده است. هرگز در این مرحله عجله نکنید.

سوالات متداول

س1: تفاوت بین 32-3551J و 93-32-3551J چیست؟

این دو شماره قطعه به یک آمپلی فایر اشاره دارند. پیشوند 93- قرارداد شماره‌گذاری قطعات به‌روز شده HAAS است که بر روی نسخه فعلی کاتالوگ قطعه اعمال می‌شود. 93-32-3551J جایگزین مستقیم 32-3551J اصلی است و در تمام دستگاه‌های HAAS NGC کاملاً قابل تعویض با آن است. هنگام جستجو برای جایگزین، هر دو شماره همان محصول را برمی‌گردانند. برخی از تامین‌کنندگان پس از فروش هر دو شماره را برای پوشش جستجوها با هر فرمتی لیست می‌کنند.

س2: آیا آمپلی فایر 32-3551J پس از فروش یا تعمیر شده با کنترلر NGC به درستی ارتباط برقرار می‌کند؟

بله، به شرطی که واحد به درستی تست شده باشد و سفت‌افزار با نسخه کنترل دستگاه سازگار باشد. پروتکل ارتباط دیجیتال بین آمپلی فایر هوشمند و کنترلر NGC در سطح سخت‌افزار است و به هیچ کد مجوز یا احراز هویت وابسته نیست. یک آمپلی فایر تعمیر شده صحیح با مدار ارتباطی کاربردی توسط کنترلر NGC شناسایی شده و دقیقاً مانند یک واحد OEM عمل خواهد کرد. در مواردی که بازنگری سفت‌افزار مورد نگرانی است — معمولاً در دستگاه‌هایی با به‌روزرسانی‌های نرم‌افزاری بسیار اخیر — یک تامین‌کننده معتبر قادر به تطبیق نسخه مورد نیاز خواهد بود.

س3: دستگاه من آلارم "خطای درایو محور" را نشان می‌دهد — چگونه تأیید کنم که آمپلی فایر واقعاً مشکل است؟

با نشانگرهای فیزیکی روی صفحه آمپلی فایر شروع کنید: یک LED عیب قرمز ثابت با چراغ روشن شدن سبز غایب یا کم، قویاً نشان‌دهنده خرابی سخت‌افزار آمپلی فایر است. سپس، کابل موتور را از آمپلی فایر جدا کرده و دستگاه را روشن کنید — اگر خطا برطرف شد، مشکل از موتور یا کابل است. اگر خطا با جدا شدن موتور ادامه داشت و ولتاژ باس DC نرمال (320-340 ولت DC) تأیید شد، آمپلی فایر خود محتمل‌ترین مقصر است. قبل از محکوم کردن واحد، بررسی نشست کانکتور آمپلی فایر و هرگونه آسیب قابل مشاهده به PCB ارزش دارد، زیرا کانکتورهای شل باعث تعداد قابل توجهی از خطاهای ظاهری آمپلی فایر می‌شوند.

س4: آیا می‌توان از 32-3551J برای محورهایی که در اصل دارای رتبه آمپلی فایر متفاوتی بودند استفاده کرد؟

خیر — رتبه‌بندی آمپلی فایرها باید با پیکربندی محور در دستگاه مطابقت داشته باشد. واحد 45 آمپر برای محورهایی طراحی شده است که موتور سروو و بار محور در آن محدوده جریان قرار می‌گیرند. نصب یک آمپلی فایر با رتبه پایین‌تر بر روی یک محور با تقاضای بالا منجر به خطاهای اضافه جریان مکرر و خرابی زودرس آمپلی فایر خواهد شد. نصب یک آمپلی فایر با رتبه بالاتر به طور کلی از نظر الکتریکی بی‌ضرر است، اما ممکن است خطاهای مربوط به پارامتر را ایجاد کند اگر کنترلر NGC برای انتظار یک نوع آمپلی فایر خاص در آن محور پیکربندی شده باشد. همیشه رتبه جایگزین را با رتبه اصلی مطابقت دهید.

س5: منظور از جایگزینی سفارشی شده پس از فروش در عمل چیست؟

برای اکثر دستگاه‌های استاندارد HAAS NGC، یک واحد جایگزین مستقیم نیازی به سفارشی‌سازی ندارد — آماده نصب ارسال می‌شود. سفارشی‌سازی در شرایط خاص مرتبط می‌شود: دستگاه‌هایی که با موتورهای سروو متفاوت که نیاز به پروفایل جریان متفاوتی دارند، بازسازی شده‌اند؛ پروژه‌های بازسازی چند محوره که کنترلر اصلی جایگزین شده است؛ دستگاه‌هایی که در محیط‌های ولتاژ غیر استاندارد کار می‌کنند؛ یا نصب‌هایی که در آنها مشتری نیاز به پارامترهای از پیش پیکربندی شده دارد که قبل از ارسال در آمپلی فایر بارگذاری می‌شوند تا زمان راه‌اندازی در محل به حداقل برسد. اگر برنامه شما استاندارد است، یک جایگزین تست شده کافی است. اگر دستگاه اصلاح شده‌ای را اجرا می‌کنید، قبل از سفارش، پیکربندی خاص خود را با تامین‌کننده در میان بگذارید.
